Ốp lưng Heltec T114 Slim Cases

Thông báo về Sử dụng Thương mại và Ghi nguồn:

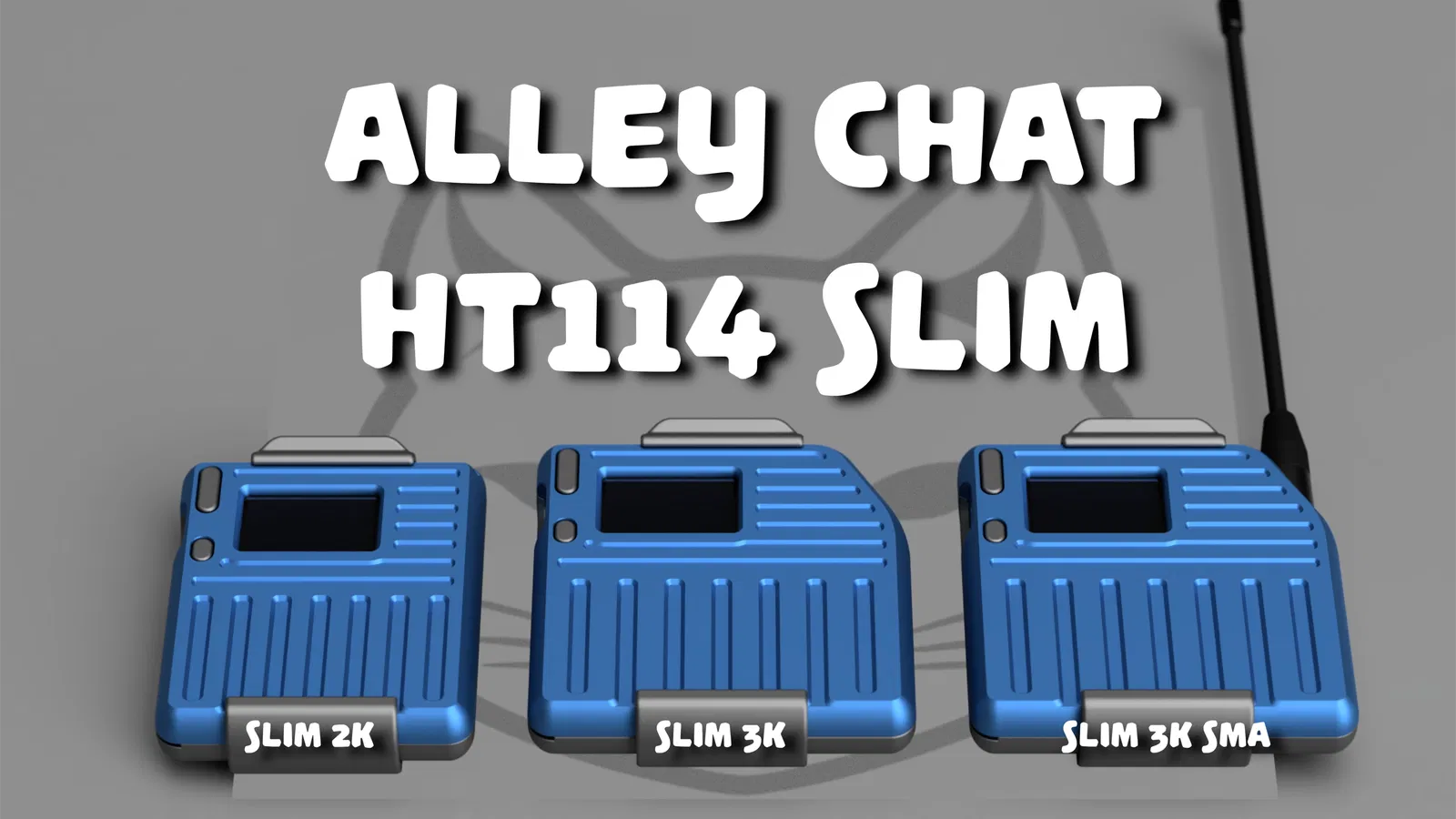

Alley Chat HT114 Slim Pro © 2024 bởi Alley Cat và Majestic AV, LLC. được cấp phép theo giấy phép CC BY-SA 4.0.

Việc sử dụng thương mại thiết kế này, bao gồm quảng bá, bán hàng và bán lại cho các doanh nghiệp khác để kinh doanh, được cho phép với các điều kiện sau: Trước khi tiến hành khai thác thương mại, các bạn phải liên hệ với Alley Cat hoặc MajesticAV, LLC để đảm bảo việc ghi nguồn đúng cách. Yêu cầu này áp dụng cho mọi hình thức chia sẻ, phân phối hoặc tạo ra các sản phẩm phái sinh, kể cả các thiết kế làm thủ công mô phỏng theo thiết kế này. Việc ghi nguồn phải được nêu rõ ràng trong mọi trường hợp sử dụng. Để biết các phương thức liên hệ chính thức và thêm thông tin, vui lòng truy cập Majestic AV, LLC - Alley Cat. Bất kỳ nguồn nào khác đều là trái phép và không nên được sử dụng cho các yêu cầu về thương mại hoặc cấp phép.

Tiết lộ: Một số liên kết trên trang này có thể là liên kết tiếp thị của Amazon. Nếu các bạn mua hàng qua các liên kết đó, mình có thể nhận được một khoản hoa hồng nhỏ — mà không tốn thêm chi phí nào cho các bạn. Mình chỉ đề xuất các thiết bị mình tin tưởng và tự tay sử dụng. Cảm ơn sự ủng hộ của các bạn!

Thiết lập In đề xuất:

Chất liệu: PLA+ hoặc PETG Đầu in (Nozzle): 0.4mm Độ rộng đường in (Extrusion Width): 0.4mm Chiều cao lớp in (Layer Height): 0.2mm Số lớp vỏ (Perimeters): 3 Độ lấp đầy (Infill): 0% Số lớp mặt trên/dưới (Top/Bottom Layers): 5 Hỗ trợ (Support Material): Không cần

Tuyên bố từ chối trách nhiệm về In 3D:

Cảm ơn các bạn đã tải xuống thiết kế CAD của mình! Mình muốn đảm bảo rằng mình đã thử nghiệm và chỉnh sửa rất nhiều để tạo ra thiết kế này. Tuy nhiên, xin lưu ý rằng in 3D bao gồm nhiều biến số, bao gồm các loại nhựa in khác nhau, cài đặt máy in và mức độ hiệu chuẩn. Những yếu tố này có thể ảnh hưởng đáng kể đến kết quả in cuối cùng.

Trước khi kết luận thiết kế bị lỗi, mình khuyến khích các bạn:

• Kiểm tra hiệu chuẩn máy in: Đảm bảo máy in được cân chỉnh đúng cách. Đặc biệt chú ý đến độ co ngót của nhựa in.

• Điều chỉnh cài đặt in: Thử thay đổi các cài đặt in để đạt kết quả tốt hơn.

• Thay đổi kích thước mô hình: Phóng to hoặc thu nhỏ mô hình một chút có thể giải quyết các vấn đề về lắp ráp.

Hãy nhớ rằng, đây là các bo mạch phát triển và đôi khi có những linh kiện rất mỏng manh. Nếu gặp bất kỳ vấn đề nào hoặc cần hỗ trợ, đừng ngần ngại liên hệ với mình. Mình ở đây để giúp đỡ và hướng dẫn các bạn đạt được kết quả tốt nhất. Việc cho rằng một thiết kế tồi mà không xem xét các biến số này sẽ gây thiệt thòi cho cộng đồng và có thể khiến người khác nản lòng khi thử một thiết kế vốn có thể hoạt động hoàn hảo với vài điều chỉnh nhỏ.

Cảm ơn sự thấu hiểu và hợp tác của các bạn. Chúc mọi người in vui vẻ!

Mô tả:

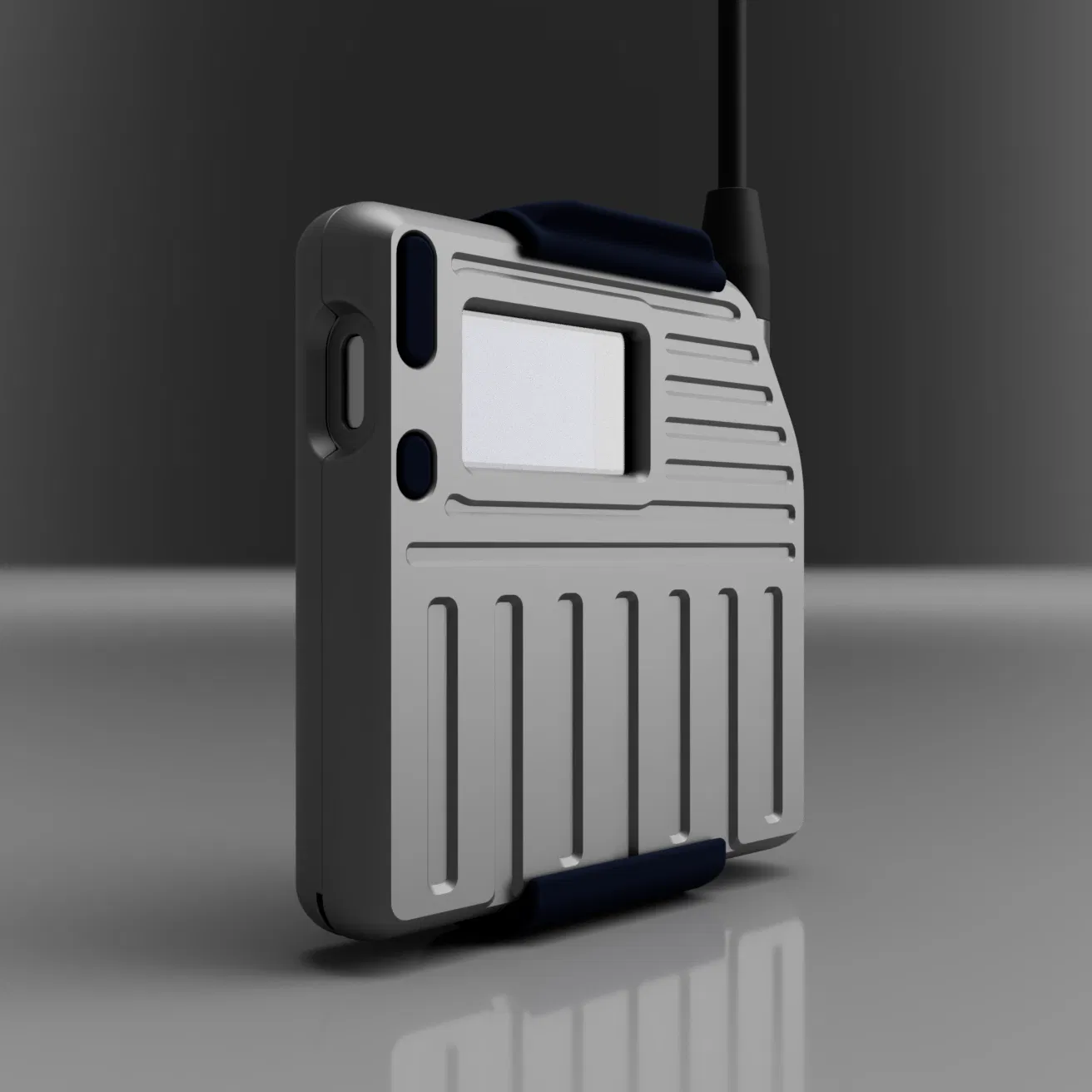

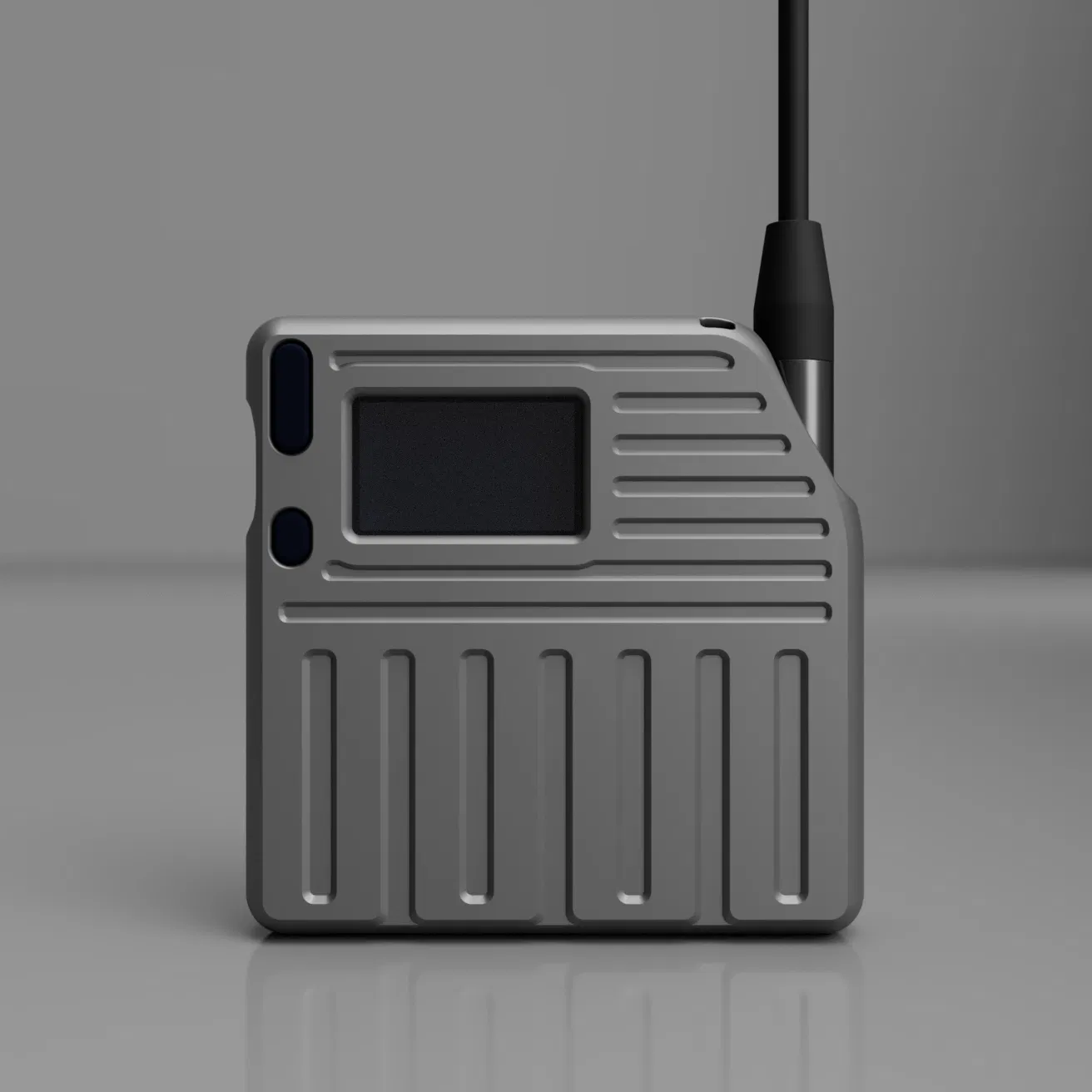

Ốp lưng tùy chỉnh cho Heltec T114. Không cần thêm phần cứng trừ khi các bạn muốn dùng kẹp kiểu Baofeng, loại này sẽ cần ốc M2.5 hoặc heat set inserts và ốc vít M2.5x5mm. Dưới đây là liên kết các linh kiện mình đã sử dụng:

Heltec T114

Pin LiPo 2000mAh MakerNova Trực tiếp / Amazon

Pin LiPo 3000mAh MakerNova Trực tiếp / Amazon

Anten nội bộ

Anten gập vừa vặn

Anten Gizont thương hiệu MakerNova Trực tiếp / Amazon

Sẽ không vừa với anten có phần đế lớn hơn 11mm

Đầu nối SMA góc vuông

Kẹp thắt lưng Baofeng

Kẹp thắt lưng đa năng

Heat Set Inserts

Cá nhân mình không bán bất cứ thứ gì, nhưng các bạn có thể đặt mua từ một vài người bán trực tuyến khác. Mình không liên kết với các cửa hàng này và không kiếm lợi nhuận từ họ.

Mình chưa có thời gian làm video cho phiên bản này, nên tạm thời các bạn cứ dùng video hướng dẫn lắp ráp Heltec trước đây của mình nhé, cách làm gần như y hệt. Các bạn KHÔNG cần phải tháo lớp nhựa bảo vệ màn hình và nút bấm trên T114 ra đâu.

Video hướng dẫn lắp ráp:
