CFS Flipper - Creality K2 Plus

Mẫu này được lấy cảm hứng từ bộ AMS2 Flipper dành cho hệ thống AMS2 của Bambu Labs do Jakob_K_Design tạo ra. Thiết kế gốc tại đây: https://makerworld.com/en/models/1363398-ams-flipper-better-access-to-your-p1s-x1c#profileId-1408595

Tôi đã tùy chỉnh thiết kế đó để phù hợp với Creality CFS và bắt vít vào máy in K2 Plus của chúng ta bằng cách sử dụng bốn lỗ ren ở mặt sau và một chốt định vị. Sau nhiều lần chỉnh sửa, phiên bản hiện tại đã đủ cứng cáp khi in bằng nhựa PETG. Phiên bản cao hơn (phù hợp với bộ riser 56mm) sẽ có độ dẻo nhất định nếu in PETG, nên tôi đã chuyển sang dùng PPA-CF, nhưng nếu không để máy ở nơi có gió mạnh thì PETG vẫn dùng tốt.

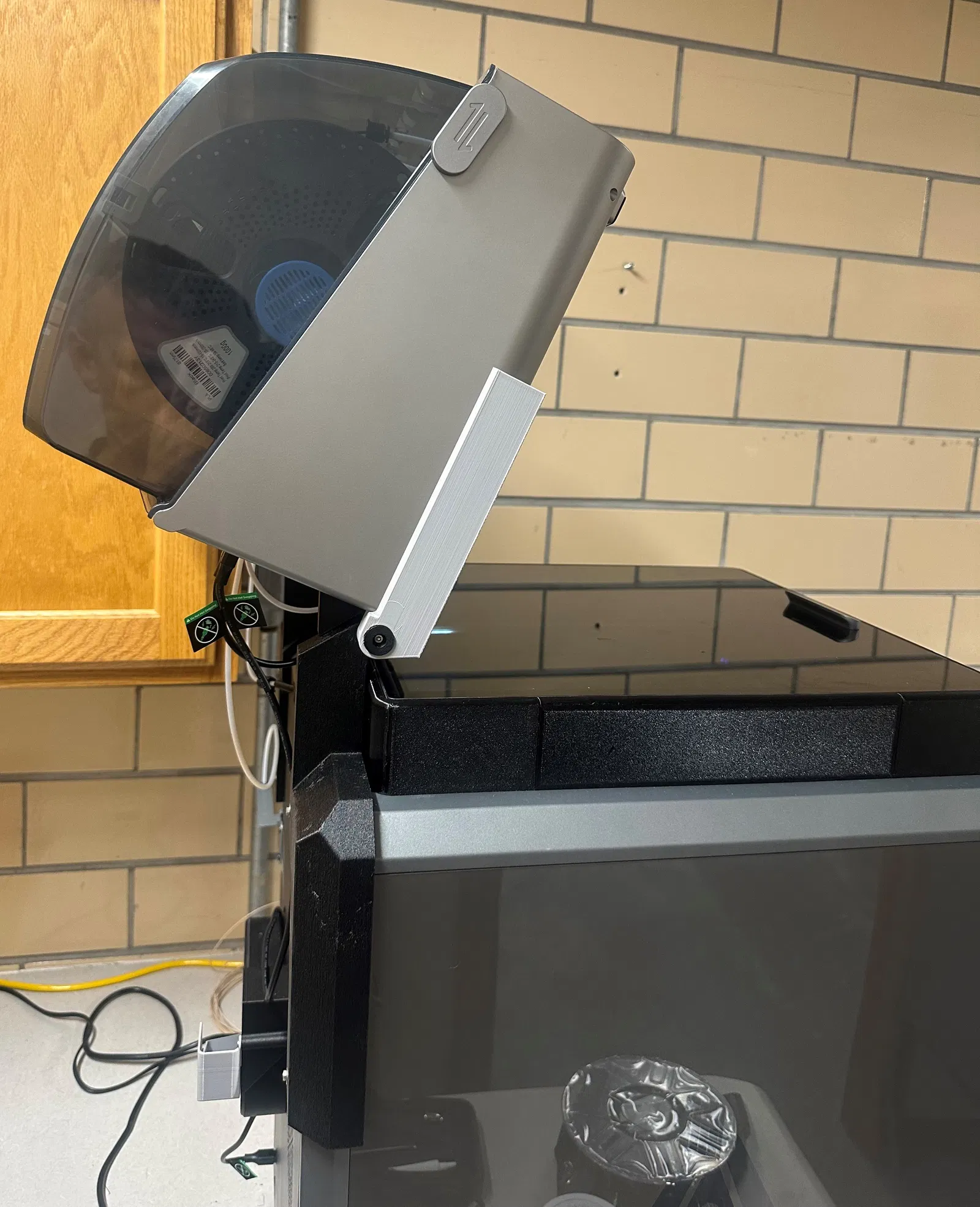

Lý do chính khiến tôi muốn lật CFS lên là để in TPU từ cuộn đặt phía trên mà không gặp rắc rối. Ngoài ra, việc lật CFS lên cũng rất tiện lợi mỗi khi cần thay nozzle hoặc tinh chỉnh, sửa chữa đầu in.

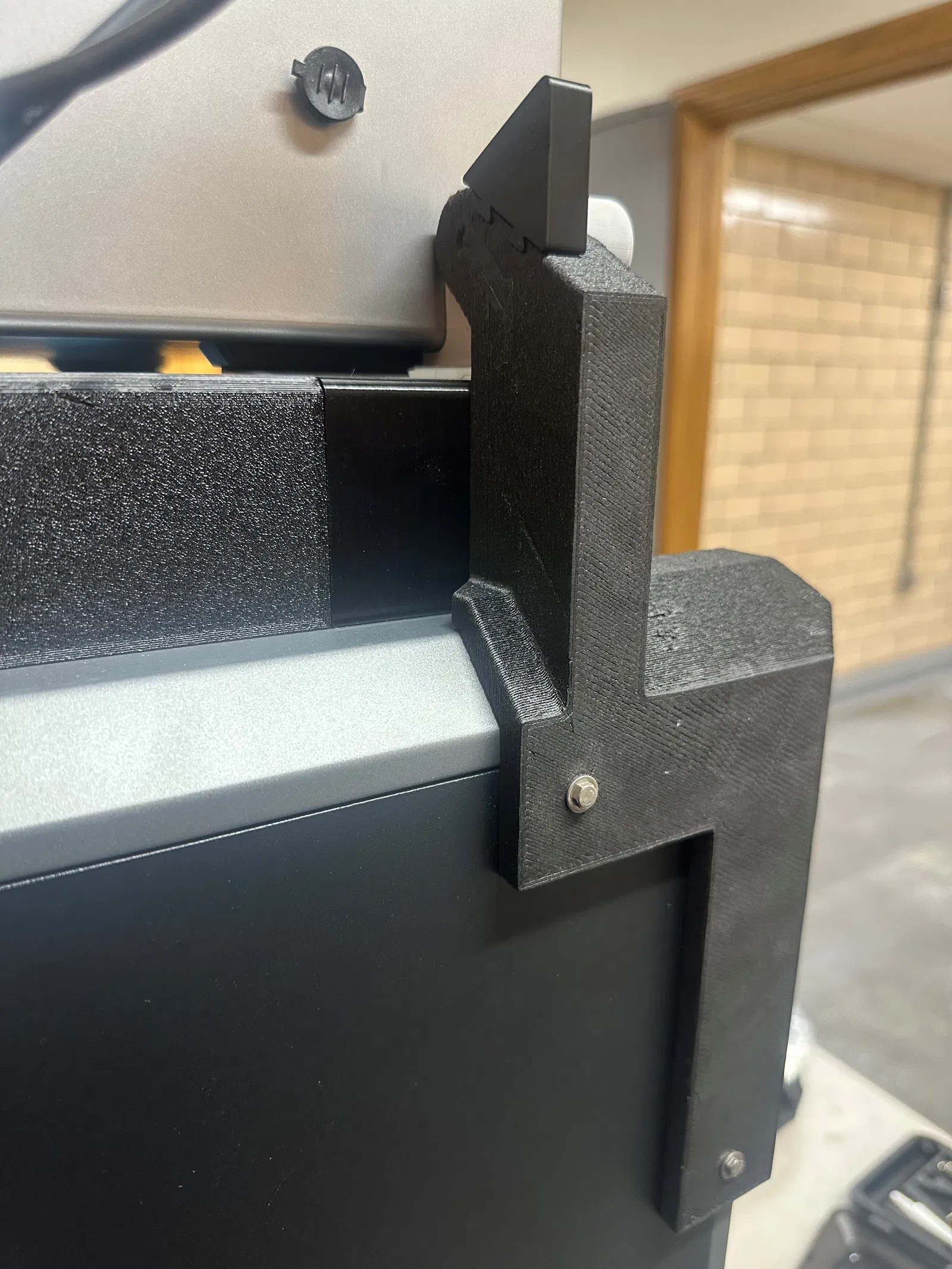

Phần bản lề phía máy in được gắn bằng hai ốc 3mm và một chốt giúp cố định vị trí. Bốn góc phía trên của K2 Plus có các nút cao su che lỗ bắt vít của khung máy. Để lắp bản lề này, bạn cần tháo nhẹ hai nút cao su phía sau để khớp chốt tròn của giá đỡ vào lỗ đó.

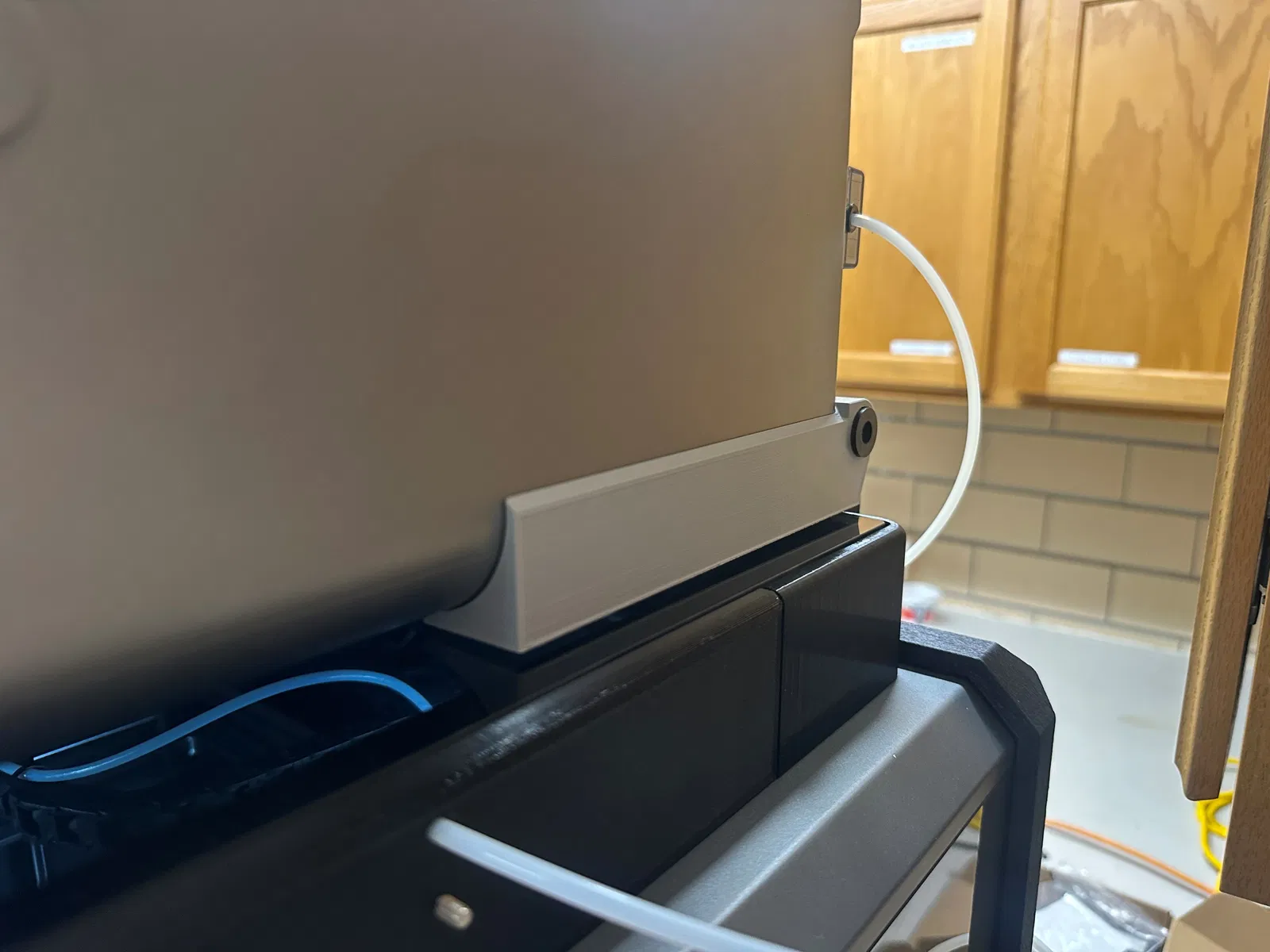

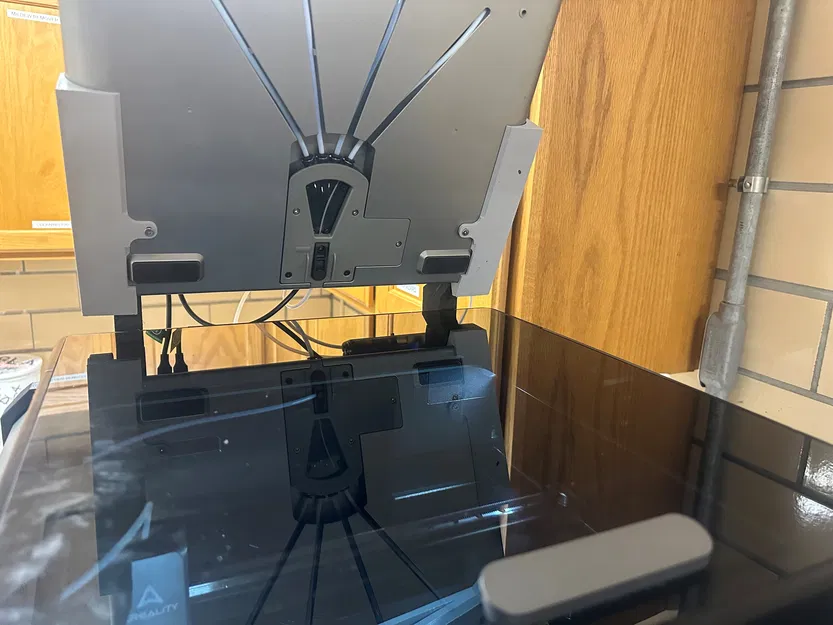

Tất cả ốc vít sử dụng đều là loại 3mm. Tôi tận dụng ốc giữ trục Z lúc vận chuyển máy cho phần bản lề (dài 35mm). Tôi cũng dùng ốc 20mm để gắn phần bản lề vào máy in và ốc 15mm để gắn vào phần CFS. Phía CFS có hai chốt định vị khớp vào các lỗ ốc ở đáy của CFS. Chúng có các đường gờ nhỏ để tạo độ khít nhưng vẫn đảm bảo có thể tháo lắp được.

Hy vọng mẫu này hữu ích với các bạn. Tôi mới chỉ thử nghiệm trên máy của mình nên có thể vẫn cần thêm một vài điều chỉnh nhỏ. Như mọi khi, bạn hãy tự chịu trách nhiệm nếu xảy ra sự cố trên máy in của mình nhé, tôi chỉ là người chia sẻ những gì mình đã làm được thôi. Nếu bạn muốn thay đổi gì thêm, hãy cho tôi biết, hoặc nếu cần tôi sẽ đăng luôn cả file STEP cho mọi người tiện chỉnh sửa. Cảm ơn nhé!
