Giá đỡ vòi phun kèm tay cầm cho thanh nhôm định hình V-slot 40x40

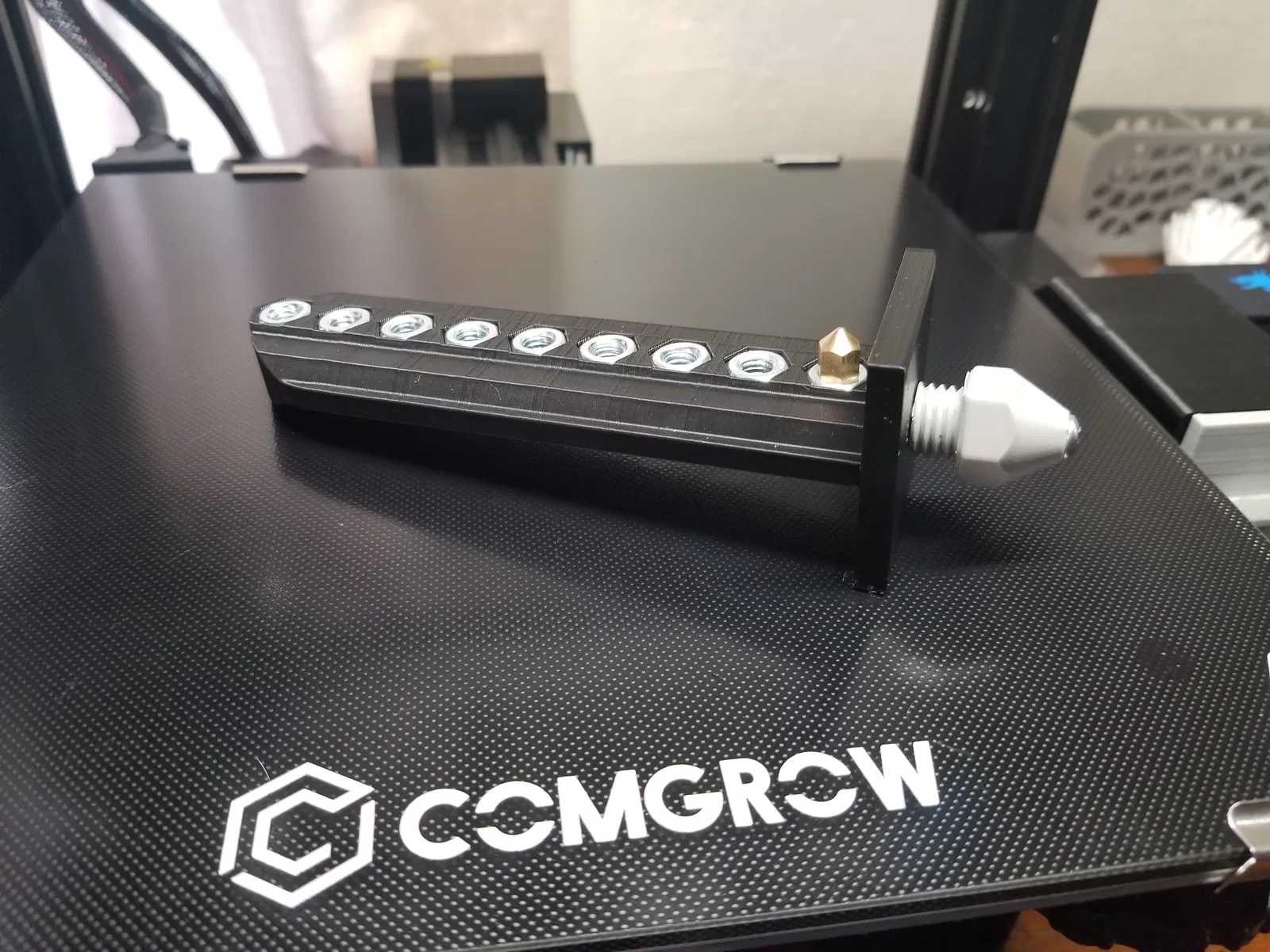

Đây là mẫu giá đỡ vòi phun (nozzle) được thiết kế để lắp vừa khít vào thanh nhôm định hình V-slot 40x40. Đây là loại linh kiện phổ biến trên nhiều dòng máy in 3D (như Ender 3 và các bản clone).

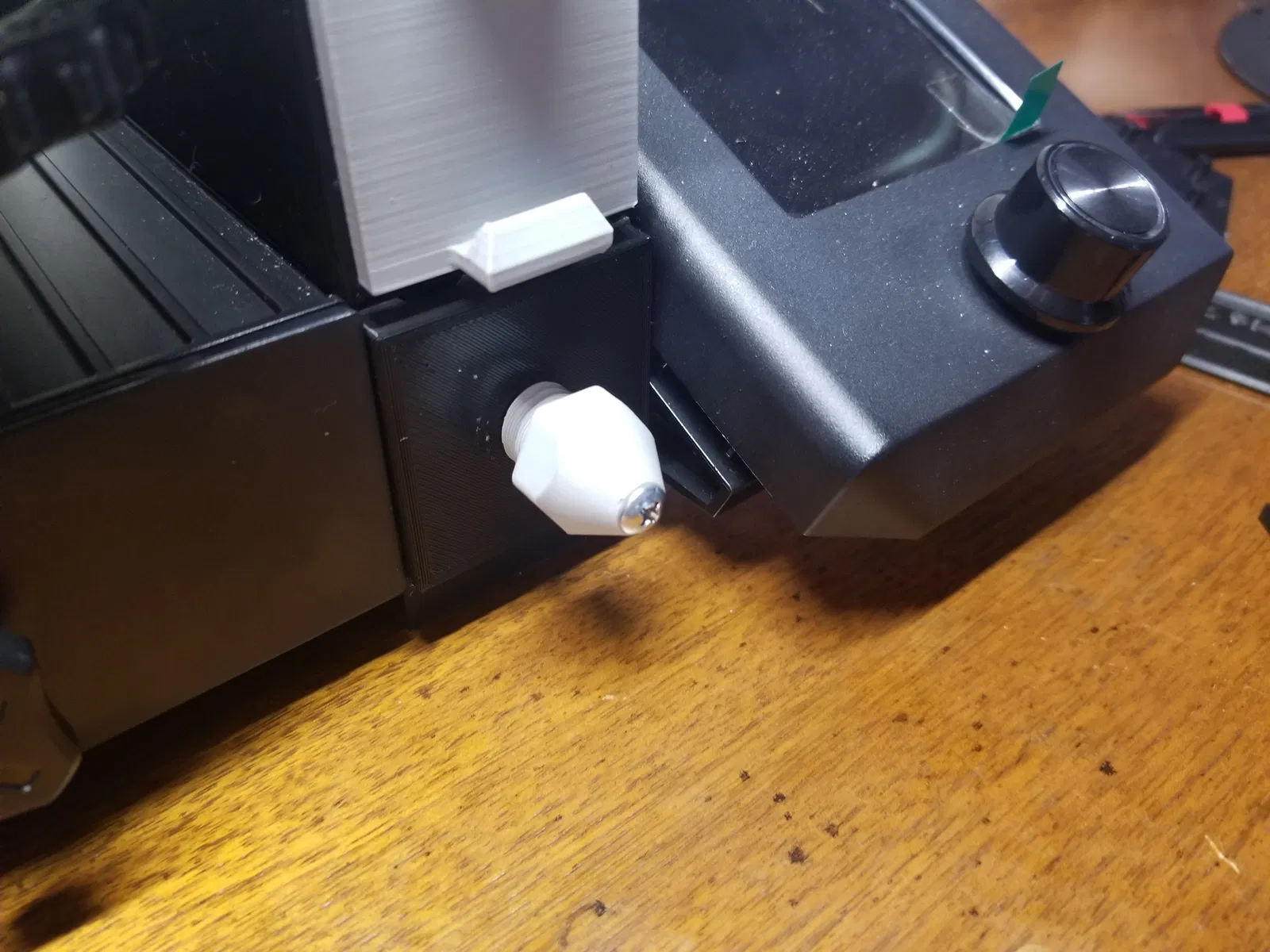

Tôi đã chỉnh sửa lại thiết kế này vì muốn thêm một tay cầm giúp việc mở ngăn kéo dễ dàng hơn, và tất nhiên là nó phải có hình dạng giống như một cái đầu phun extruder rồi!

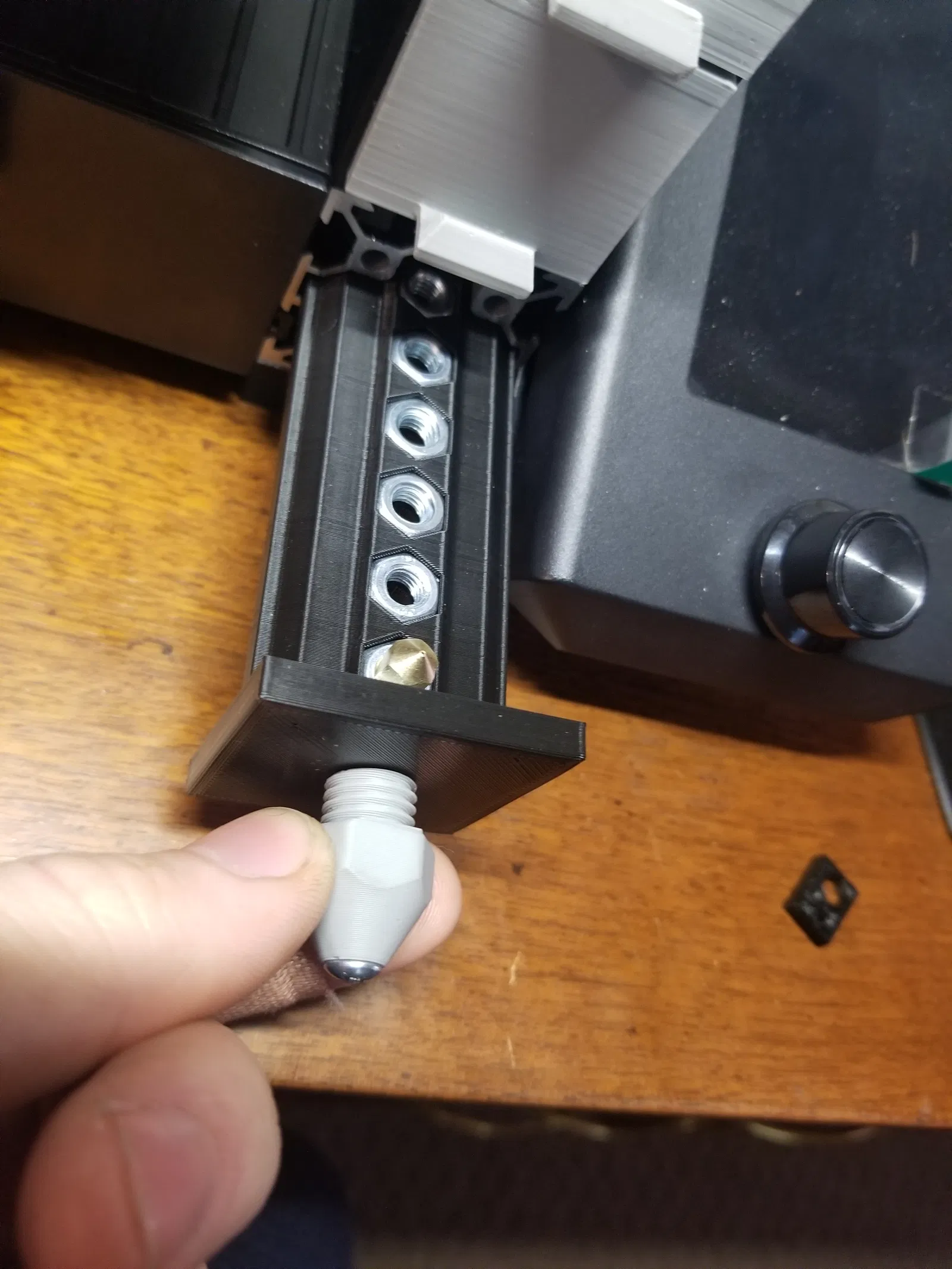

Bạn cần dùng 18 đai ốc M6 để vặn các vòi phun vào; 9 cái ở trên và 9 cái ở dưới. Theo thiết kế gốc thì các đai ốc này được lắp ép, nhưng tùy vào sai số của máy in mà bạn có thể cần dùng thêm keo để cố định. Sử dụng một đai ốc M3 và một ốc M3x25mm cho phần tay cầm.

Đây là thiết kế đầu tiên tôi có sử dụng thêm linh kiện phần cứng nên mong mọi người thông cảm. Đai ốc được thiết kế khá khít nhưng vẫn có thể lắp vào mà không quá khó khăn. Lỗ ở tay cầm được làm nhỏ hơn đường kính ốc một chút để khi vặn vào, nó sẽ tự tạo ren trong nhựa, giúp tay cầm không bị xoay tròn.

Hy vọng bạn cũng thích thiết kế này giống như tôi! Khi trình độ thiết kế của tôi tốt hơn, tôi chắc chắn sẽ quay lại để cải tiến nó.

Nếu bạn có yêu cầu hoặc ý tưởng sửa đổi gì cụ thể, cứ cho tôi biết nhé, tôi sẽ cố gắng cập nhật sớm nhất có thể!

CẬP NHẬT: 5 tháng 3, 2023

Tôi đã làm lại phần tay cầm và ngăn kéo, giờ đây bạn không cần thêm linh kiện phần cứng nào nữa ngoài số đai ốc dành cho vòi phun! (Hãy tìm các tệp có nhãn V2 eil) Phần tay cầm và ngăn kéo giờ có ren in sẵn để bạn vặn trực tiếp vòi phun vào. Tôi khuyên bạn nên in với thông số 4 lớp tường (walls) để đảm bảo độ chắc chắn. *Đây hiện là bản V3

CẬP NHẬT: 27 tháng 5, 2025

Tôi đã tải lên lại ngăn kéo bản V3, tệp mới này đã sửa lỗi mô hình khiến bên trong bị hổng, gây ra điểm yếu giữa mặt trước và phần khay chứa vòi phun. Rất cảm ơn David McFarland đã phát hiện lỗi này!

Đừng quên đăng ảnh sản phẩm sau khi in xong để nhận Prusameters nhé! Tôi rất thích nhìn thấy thành quả của mọi người.
