(Tương thích Stealthburner) Cảm biến dây tóc Galileo 2 D2HW-C201H + Hỗ trợ FilamATrix & EBB USB

Mọi người có thể xem thêm thông tin chi tiết và các linh kiện mod cần thiết (bao gồm cả phần hỗ trợ gắn bo mạch EBB SB2209 USB) tại FilamATrix Github.

Nếu anh em không dùng mod FilamATrix, có thể tham khảo EBB SB2209 USB GitHub để xem hướng dẫn và các linh kiện cần thiết khác.

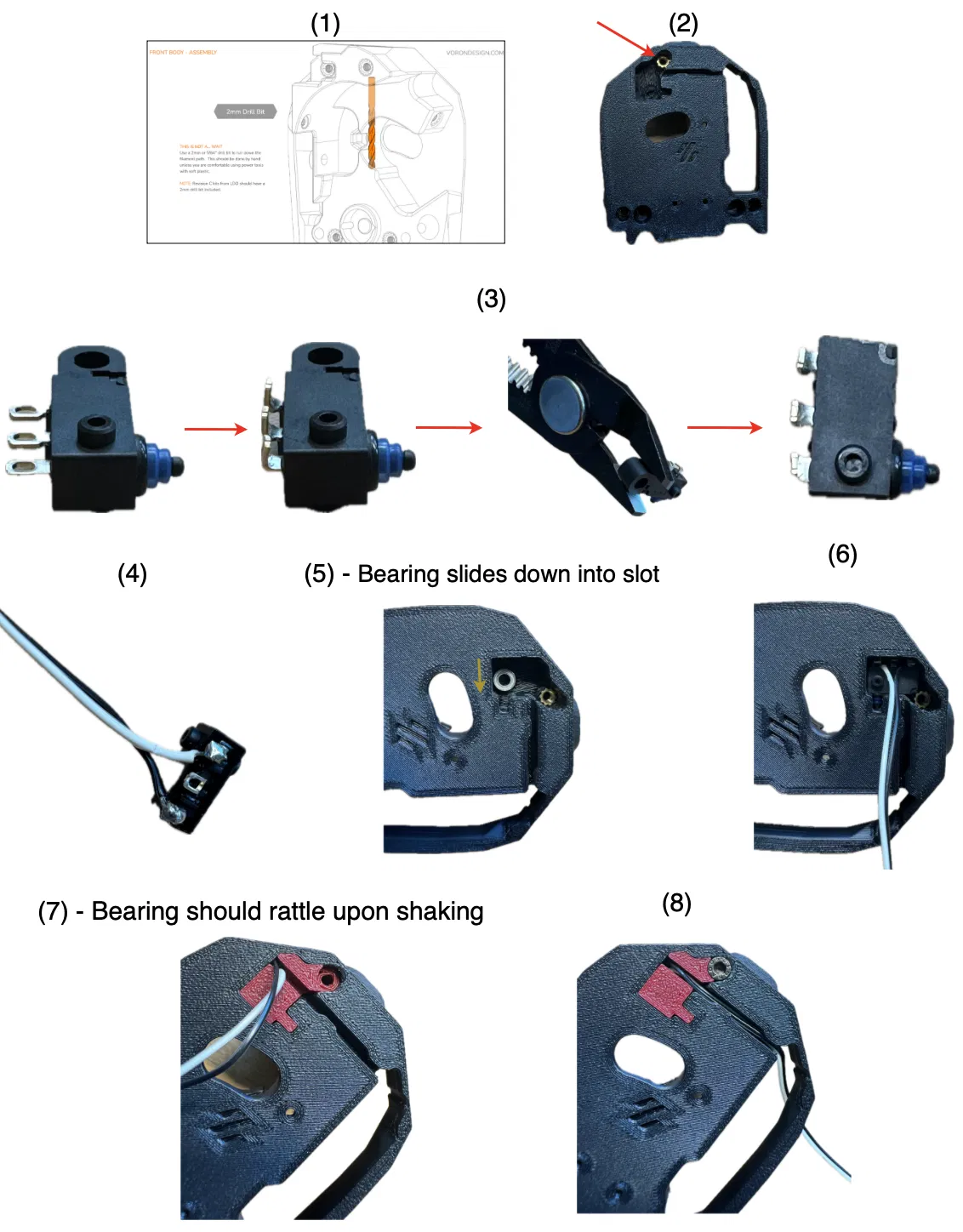

Hãy xem hình ảnh hướng dẫn đính kèm để biết cách lắp ráp nhé.

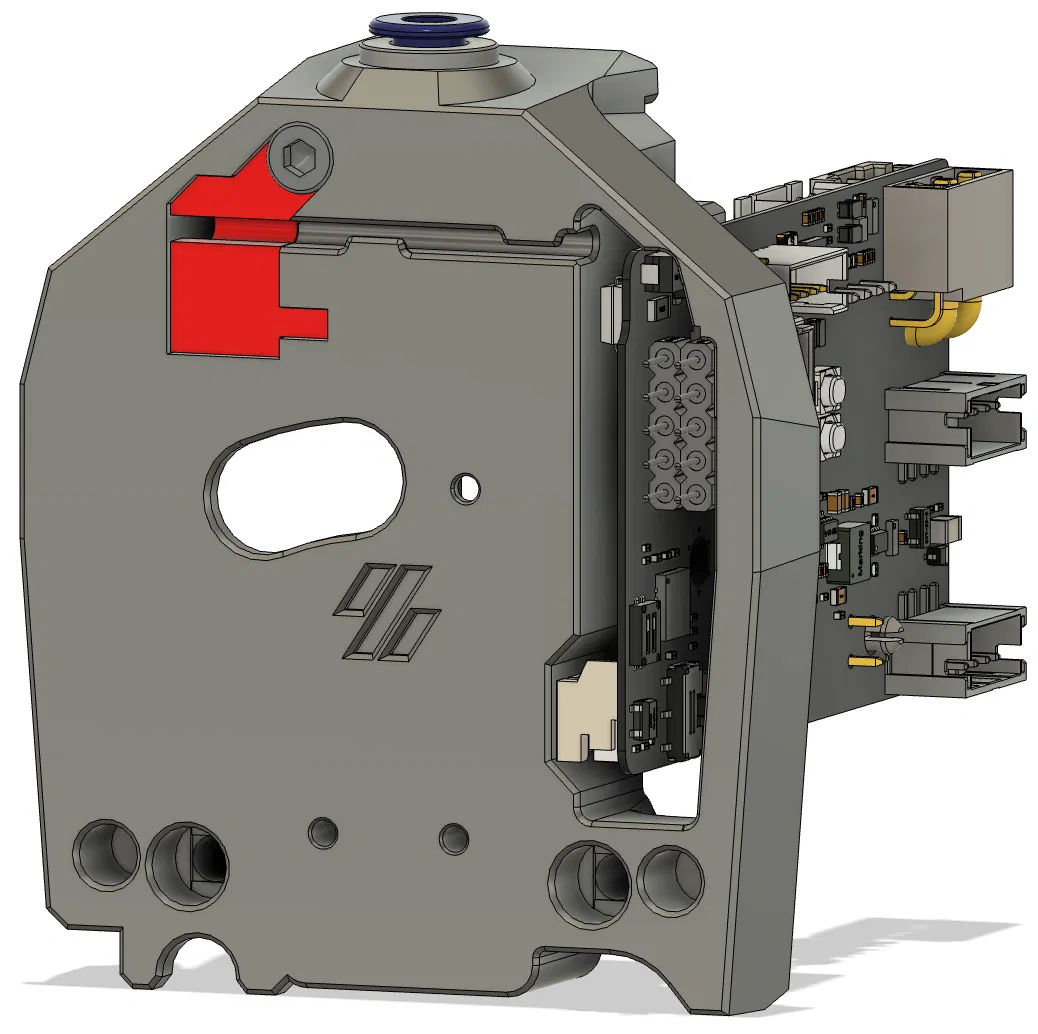

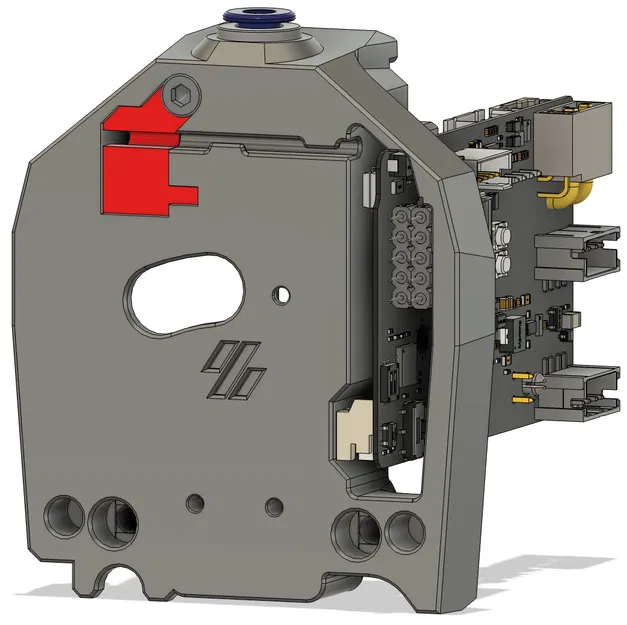

Bản remix này tương thích tốt với đầu in Stealthburner tiêu chuẩn.

Cài đặt in:

• Sử dụng thông số in Voron tiêu chuẩn.

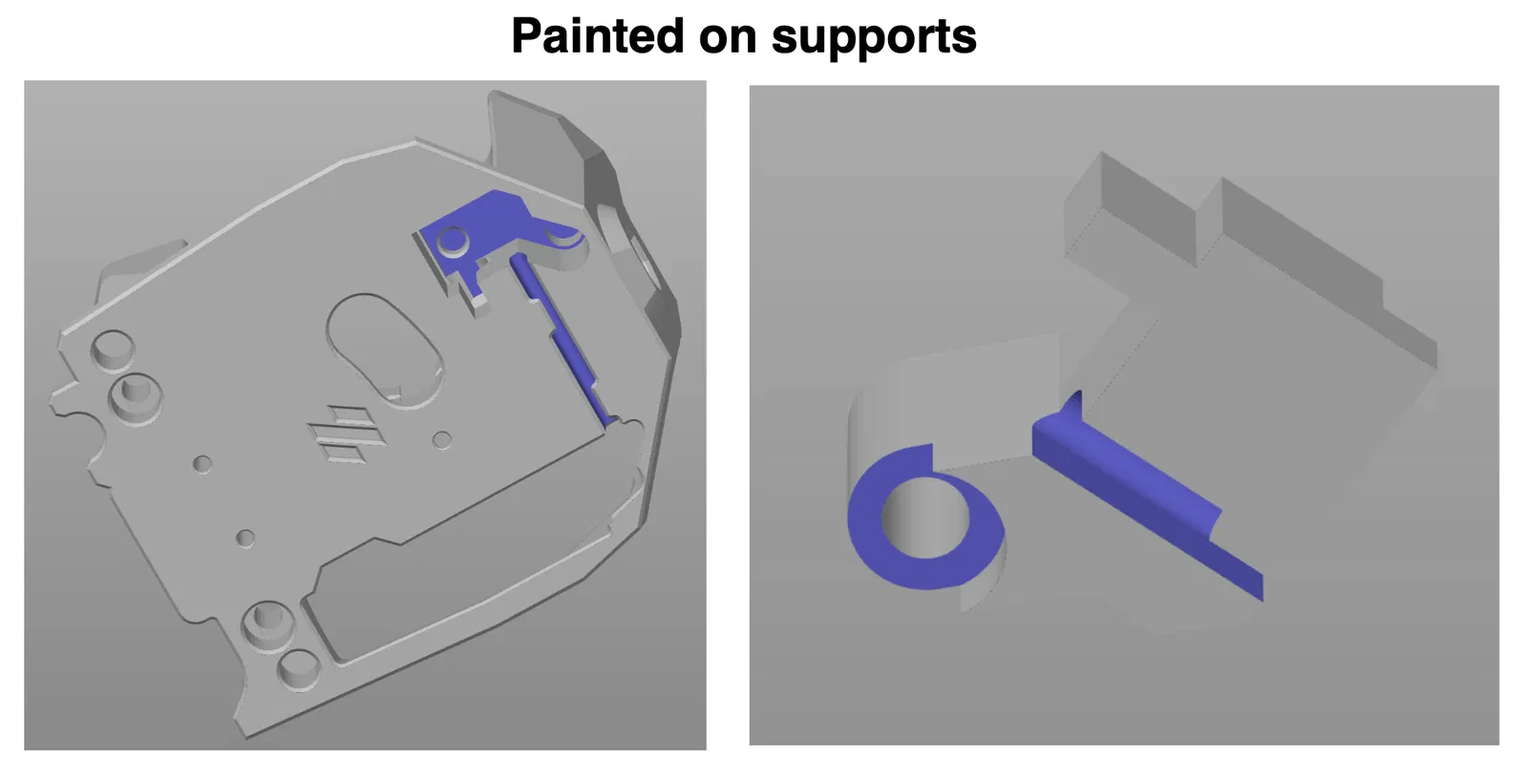

• Khuyến khích nên dùng hỗ trợ (supports). Mọi người xem ảnh đính kèm để biết vị trí mình đã chọn vẽ hỗ trợ vào nhé. Trong ảnh có thể hơi dư thừa, anh em tùy chỉnh lại cho phù hợp, phần đường đi dây có thể không cần hỗ trợ đâu.
  • Lưu ý: Không đặt hỗ trợ ở khu vực cần lắp vòng bi.

Danh sách vật liệu (BOM):

• 1x Công tắc hành trình Omron D2HW-C201H
• 1x Vòng bi MR63ZZ
• 1x Heat insert chuẩn Voron M3
• 1x Ốc M3x12 SHCS (mod gốc dùng M3x10)

Lịch sử chỉnh sửa:

• 26/05/25: Sửa lỗi đánh máy trong phần mô tả và danh sách BOM về mã công tắc.
• 13/05/25: Đã thêm vát mép 0.4mm (tiêu chuẩn) vào hốc tản nhiệt. Cập nhật lại file full.step và tất cả file STL ngoại trừ switch_cover.stl.
• 13/05/25: Loại bỏ phần vát mép ở cửa che cáp vốn bị nhầm lẫn khi làm các phiên bản EBB USB. Cập nhật lại file full.step, g2e_stock.stl và g2e_filamatrix.stl.
• 06/05/25: Đăng tải.
