Thiết bị hỗ trợ nạp đạn (Mag Loader) cho Stribog 9mm

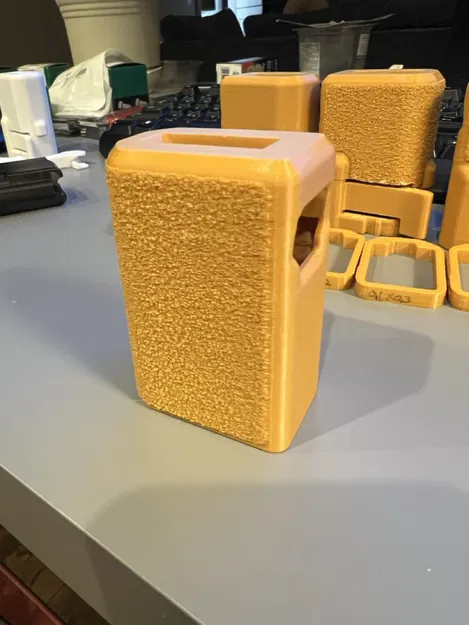

Đây là thiết bị hỗ trợ nạp đạn (mag loader) dành cho súng Grand Power Stribog 9mm, đặc biệt là mẫu SP9A3. Tôi nghĩ nó cũng sẽ hoạt động tốt với các dòng 9A3s và 9A1. Lưu ý rằng nó không dùng được với loại băng đạn mới của Grand Power có màu đen hoàn toàn với phần đẩy đạn (follower) màu đỏ, vì phần môi nạp đạn của loại đó dài hơn. Thiết bị này được thiết kế dựa trên dòng Maglula, nhưng vì hãng không sản xuất loại khớp với băng đạn Stribog nên tôi đã tự làm cái này.

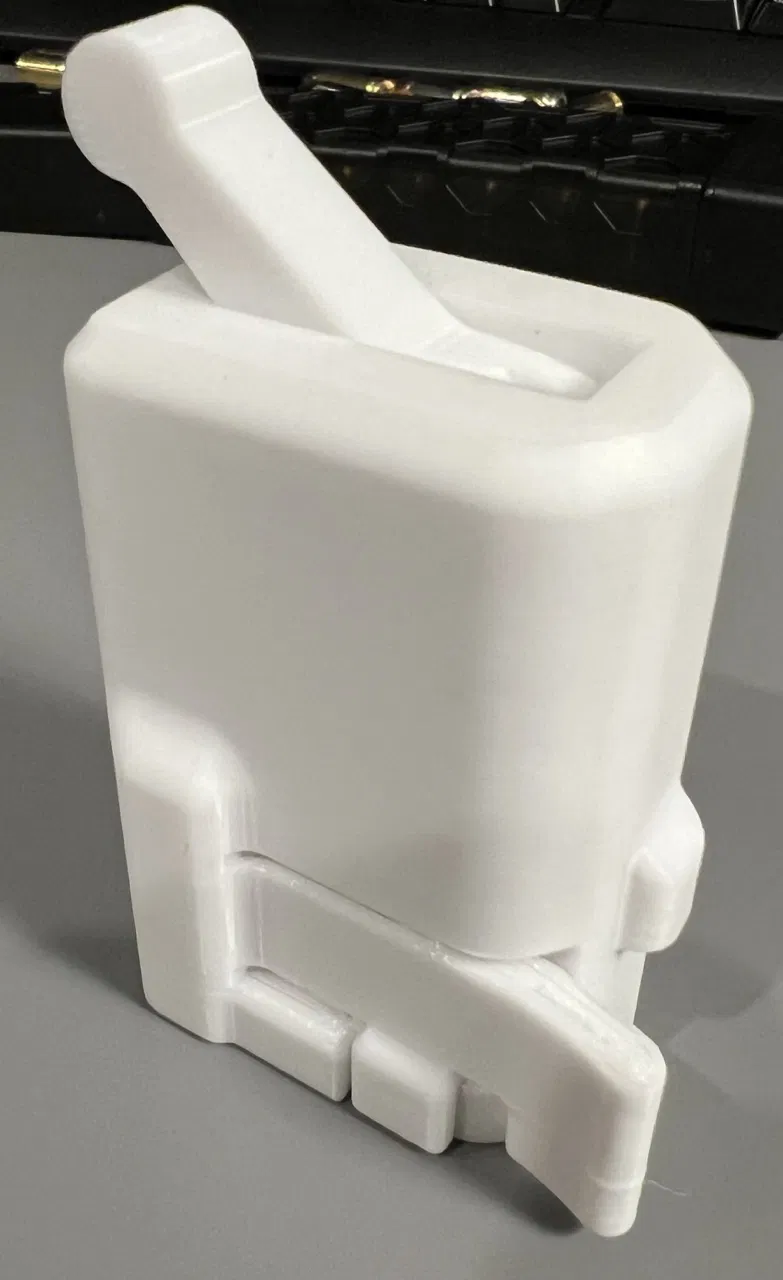

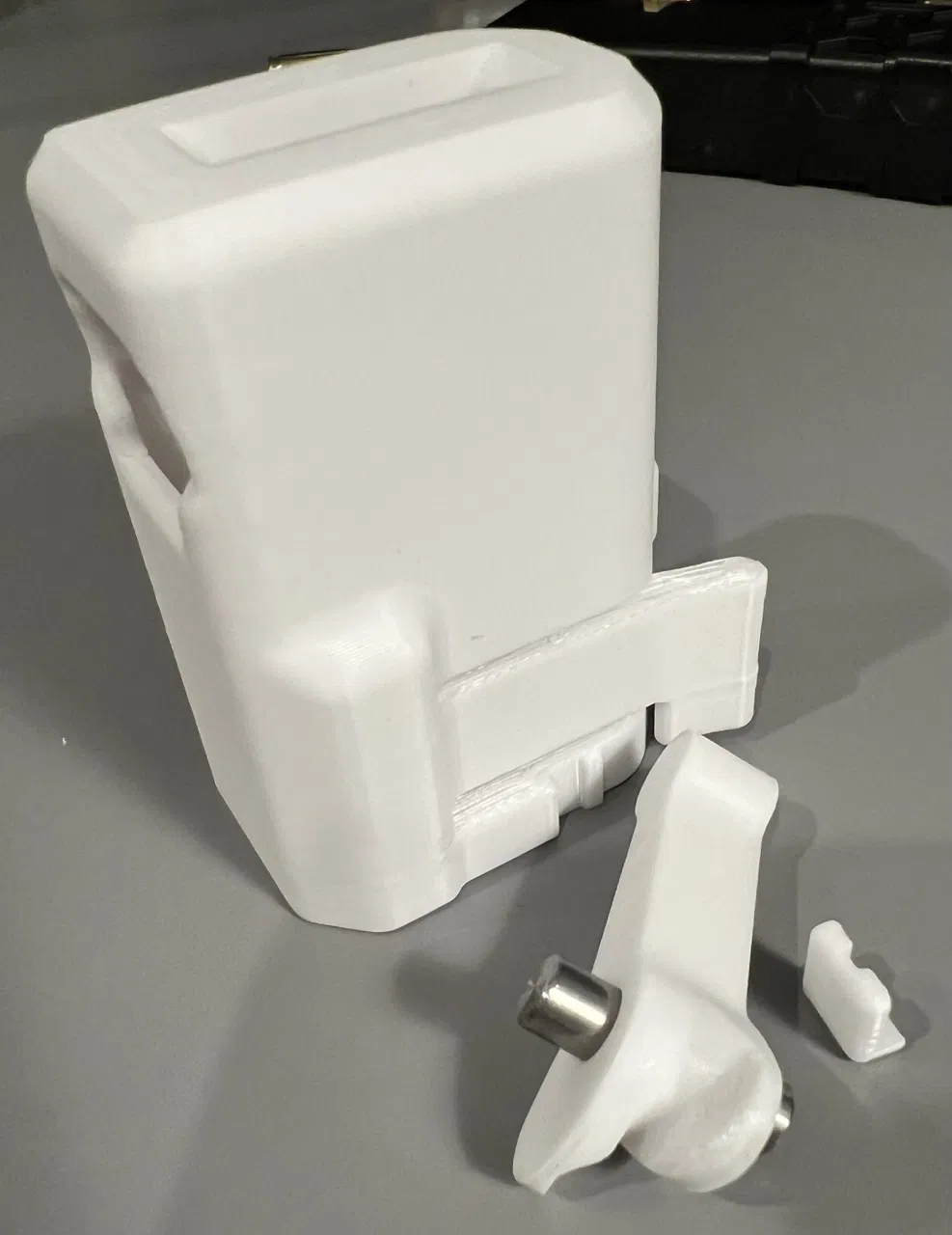

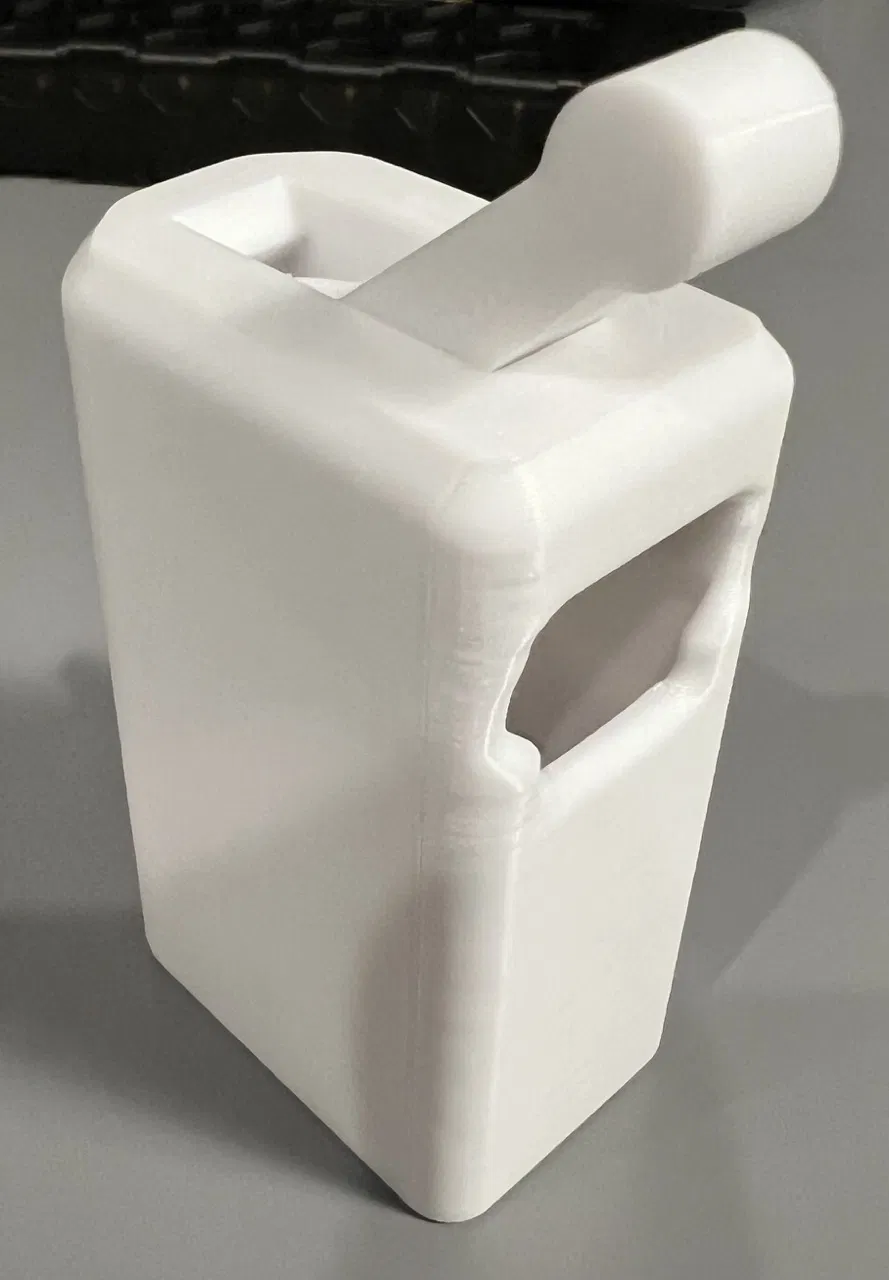

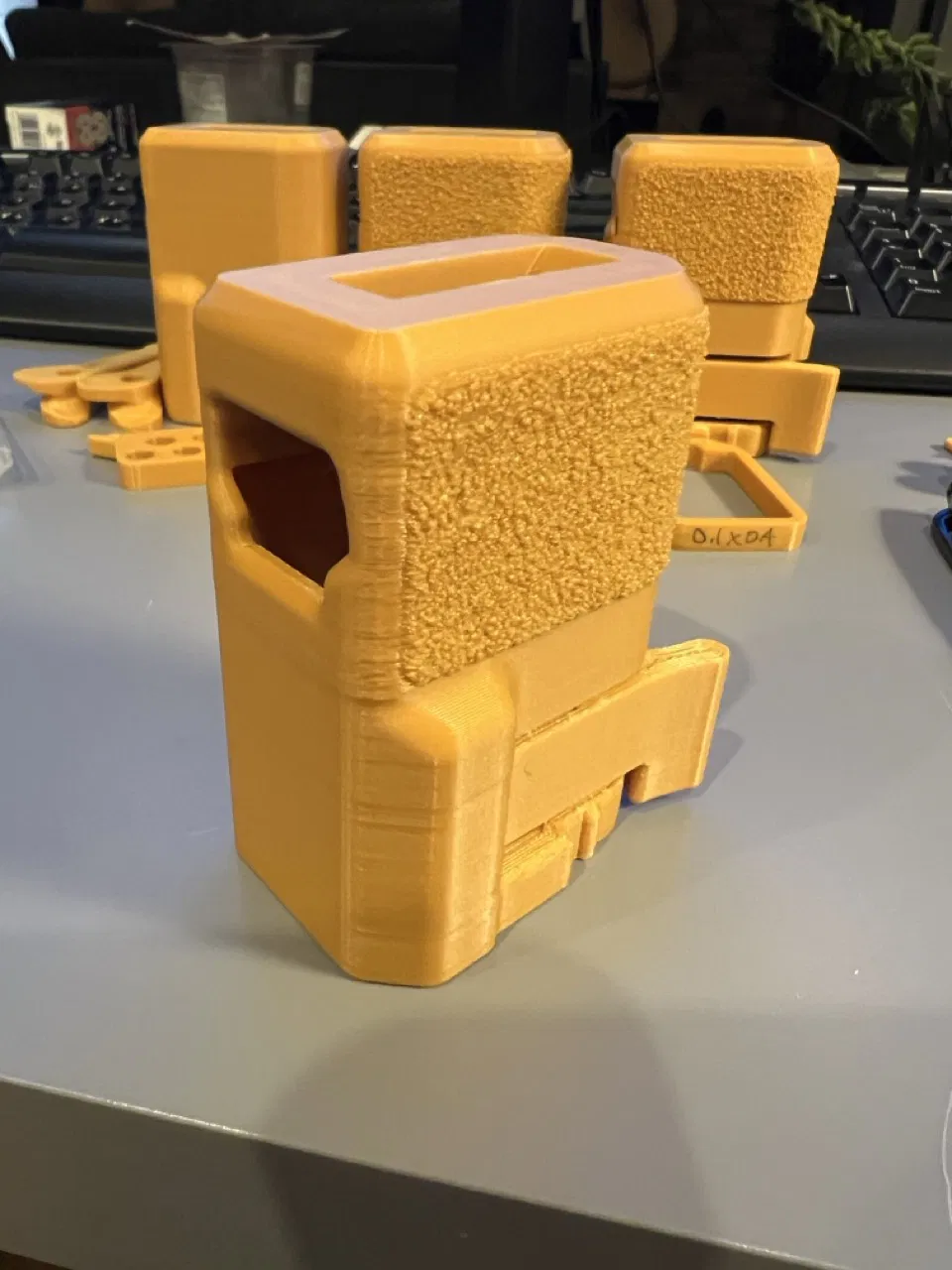

Thiết bị sẽ khóa chặt vào băng đạn nhờ một lẫy đàn hồi khớp với rãnh trên băng. Phần tay đòn có hai cam được lắp trên một trục đường kính 0.25". Các cam đặt cách nhau 90 độ, khi xoay tay đòn về phía trước, một cam sẽ nhấn một bên đạn xuống, để trống bên còn lại để thả viên đạn vào, và ngược lại. Tôi đã tinh chỉnh thiết kế để tránh cọ xát vào mép vỏ đạn và không đẩy đạn lệch về phía trước. Tay đòn có thể tháo rời dễ dàng. Khi sử dụng, lực lò xo của băng đạn sẽ giữ nó lại, nhưng tùy vào độ chính xác của máy in mà trục có thể khớp chặt vào thân. Bạn có thể dùng một thanh thép không gỉ đường kính 0.250" dài 0.9" làm trục, hoặc in luôn phần trục có sẵn trong file.

Cách sử dụng:

Gắn thiết bị vào băng đạn, xoay tay đòn để nhấn follower xuống, thả viên đạn vào, rồi xoay ngược lại để tiếp tục. Để tháo đạn, hãy hướng miệng thiết bị xuống dưới và gạt tay đòn qua lại. Để tháo thiết bị khỏi băng đạn, chỉ cần đẩy lẫy khóa ra ngoài.

Lưu ý khi in ấn:

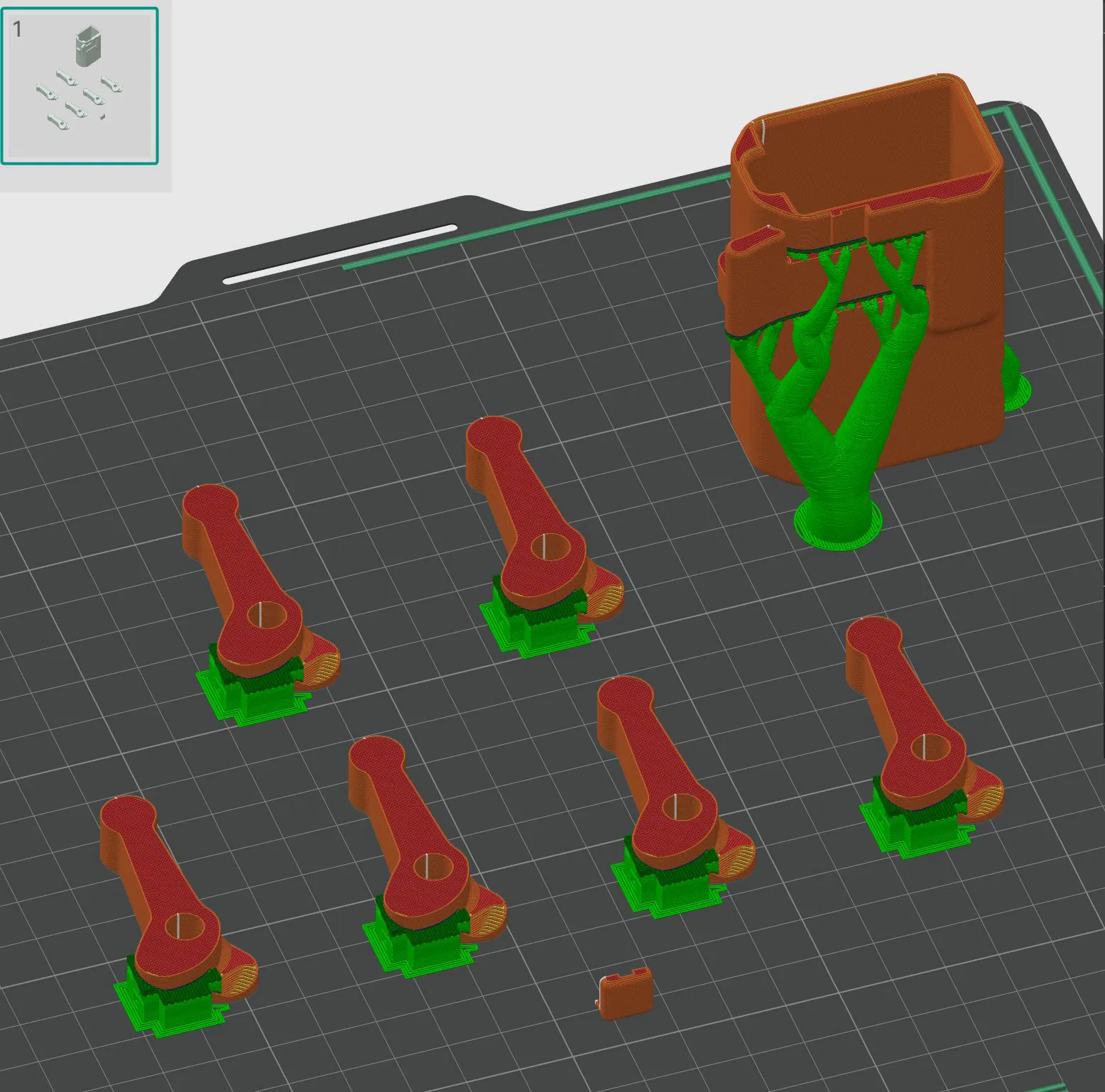

Tôi có đính kèm file step và file 3mf (được tạo bằng Orca slicer v2.3) đã được chia tách và đặt hướng in chuẩn. Tôi dùng nhựa Voxel PLA+ HS. Với phần thân thì ổn, nhưng phần cam trên tay đòn sẽ bị mài mòn theo thời gian nên bạn hãy in sẵn vài cái dự phòng. Tôi dùng 5 lớp tường (wall loops), 5 lớp trên/dưới và 45% infill cubic để thiết bị cứng cáp hơn.

• In thân thiết bị theo hướng lật ngược.
• Dùng auto tree supports cho mép miệng nạp và lẫy khóa.
• Phần tay đòn nên in nằm nghiêng để bề mặt cam láng mịn.
• Tôi đã thêm phiên bản v9-1 với phần vát quanh khu vực lẫy, giúp việc gỡ support dễ dàng hơn và độ khớp với băng đạn cũng thoải mái hơn.
