Biểu tượng Đồ họa Đơn vị Quân sự (Army/Military Unit Graphic Symbols)

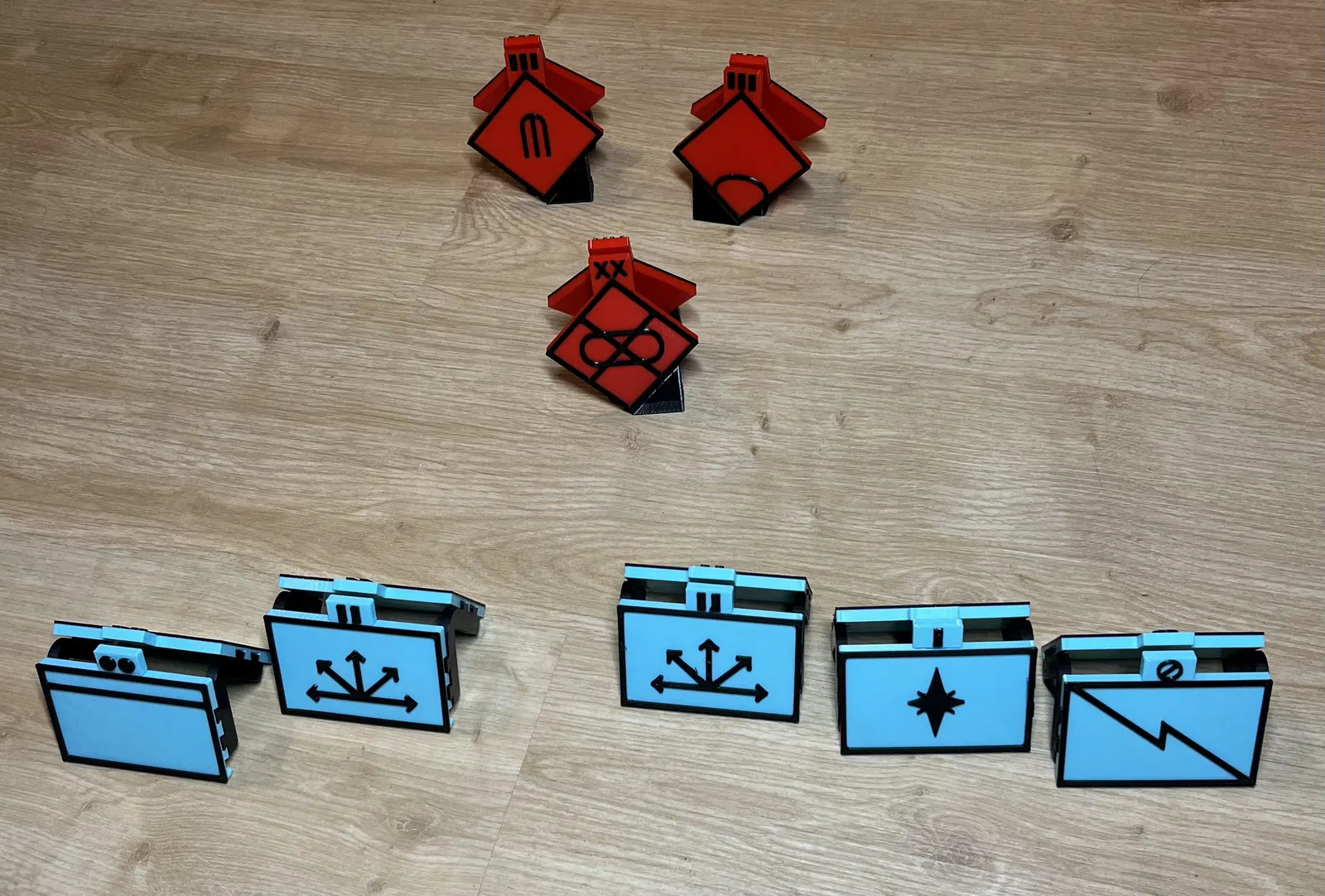

Tăng cường hiệu quả cho các buổi thuyết trình, diễn tập và mô hình sa bàn của bạn với các biểu tượng đơn vị quân sự in 3D. Được thiết kế để đảm bảo sự rõ ràng và tiện dụng, các biểu tượng này giúp hình ảnh hóa các kế hoạch tác chiến và bố trí chiến trường một cách hiệu quả. Các biểu tượng có sẵn từ cấp tiểu đội đến cấp lữ đoàn cho cả đơn vị bạn và đơn vị địch.

Tất cả các biểu tượng đơn vị đều có một lỗ kích thước 6mm x 3mm ở phía sau, cho phép bạn gắn nam châm để sử dụng trên bảng trắng hoặc di chuyển chúng bằng gậy từ tính. Bạn cũng có thể in thêm phần chân cắm để các biểu tượng này có thể đứng vững trên đất hoặc cát.

Hướng dẫn lắp ráp

Thiết kế mô-đun cho phép bạn nhanh chóng xây dựng, tùy chỉnh và tái sử dụng các biểu tượng đơn vị mà không cần in lại toàn bộ. Phần đế biểu tượng và các chi tiết bổ sung có thể thay thế cho nhau, giúp giảm bớt sự phức tạp trong quản lý file và tối ưu hóa số lượng chi tiết sản xuất trên một mâm in.

Thành phần

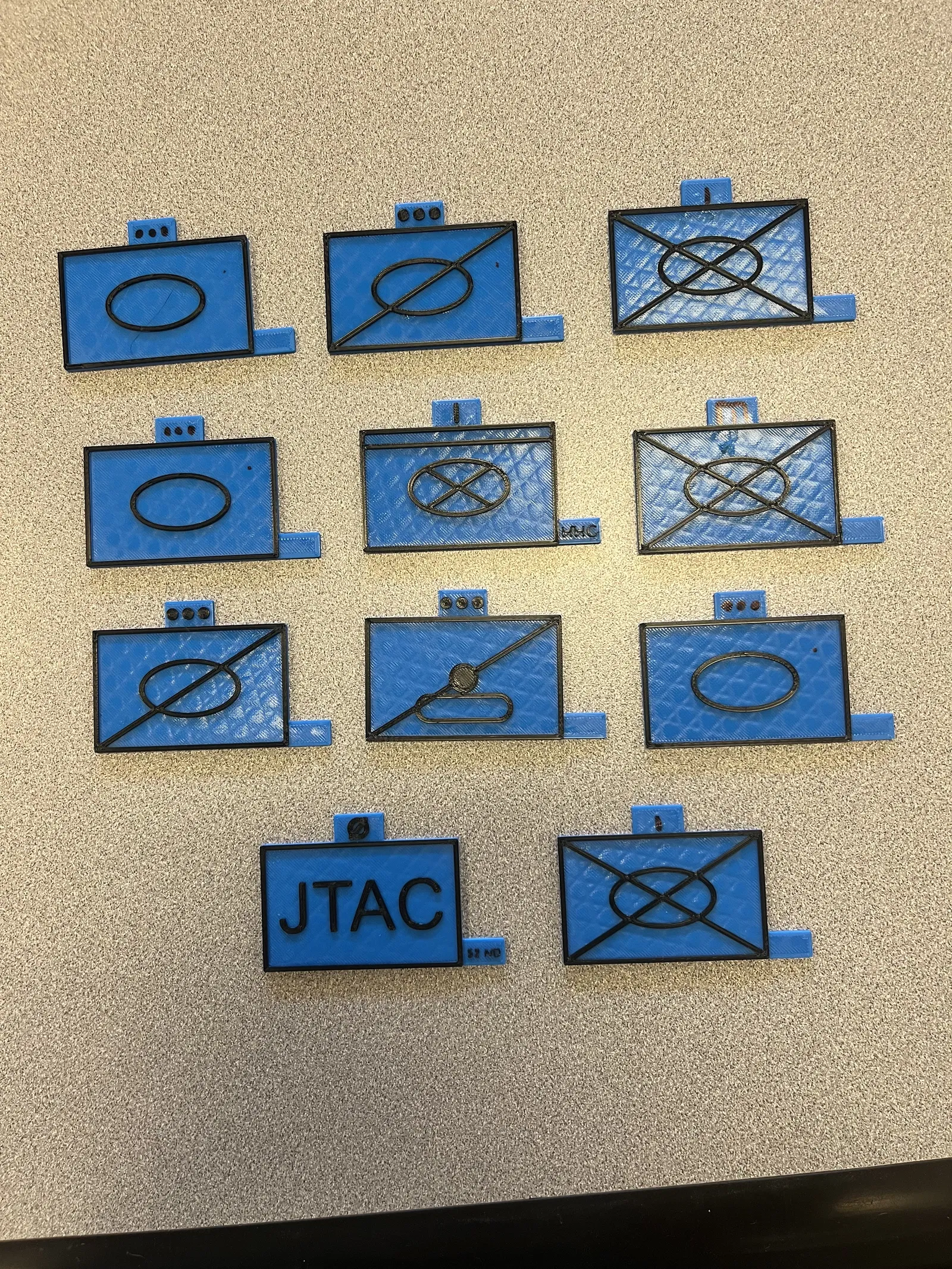

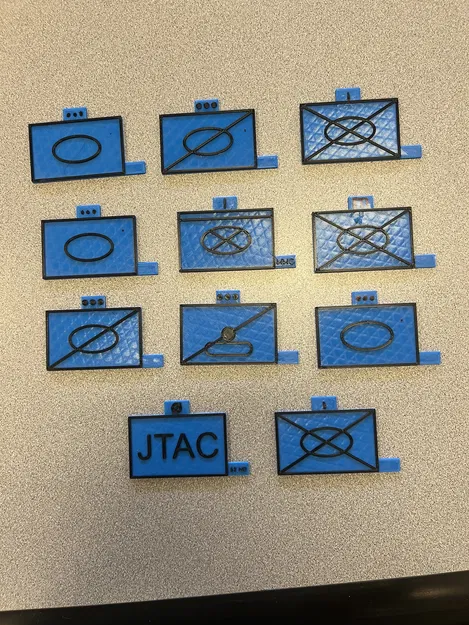

• Đế Biểu Tượng (Unit Symbol Base) – tấm vuông với các khe cắm chính xác
• Biểu tượng cấp bậc (Echelon Modifiers) – các chi tiết gắn dạng chốt để chỉ thị cấp bậc đơn vị
• Nhãn tên (Name/Label Modifiers) – các chi tiết gắn dạng chốt để ghi tên đơn vị
• Chân đế trưng bày (Display Stands) – giá đỡ hai mặt dành cho đơn vị bạn và đơn vị địch

Màu sắc khuyến nghị

Đơn vị bạn: Xanh dương nhạt & đen hoặc xanh dương kỹ thuật số & đen

Đơn vị địch: Đỏ tươi & đen

Hướng dẫn in hai màu

Để in hai màu, hãy sử dụng lệnh G-code M600 để kích hoạt thay đổi sợi nhựa ở đúng lớp in. PrusaSlicer sẽ tự động nhận diện các file .3mf dưới dạng logo và áp dụng thay đổi màu sắc tương ứng khi in với nhiều loại vật liệu.

Thiết lập in ấn

Vật liệu: PLA, PETG, ASA (cho mục đích sử dụng ngoài trời lâu dài)

Perimeters (Vách tường): Khuyến nghị 3 hoặc 4 lớp

Top & Bottom Layers: Khuyến nghị 3 hoặc 4 lớp

Infill (Độ đặc): 10-20% (Cubic)

Chiều cao lớp (Layer Height): 0.2mm

Supports (Hỗ trợ): Không cần cho biểu tượng đơn vị, sử dụng tree supports cho chân cắm đất

Gửi lời cảm ơn đến Spatial Illusions Unit Generator vì đã cung cấp các file .svg chất lượng cao cho các biểu tượng này. https://spatialillusions.com/unitgenerator/
