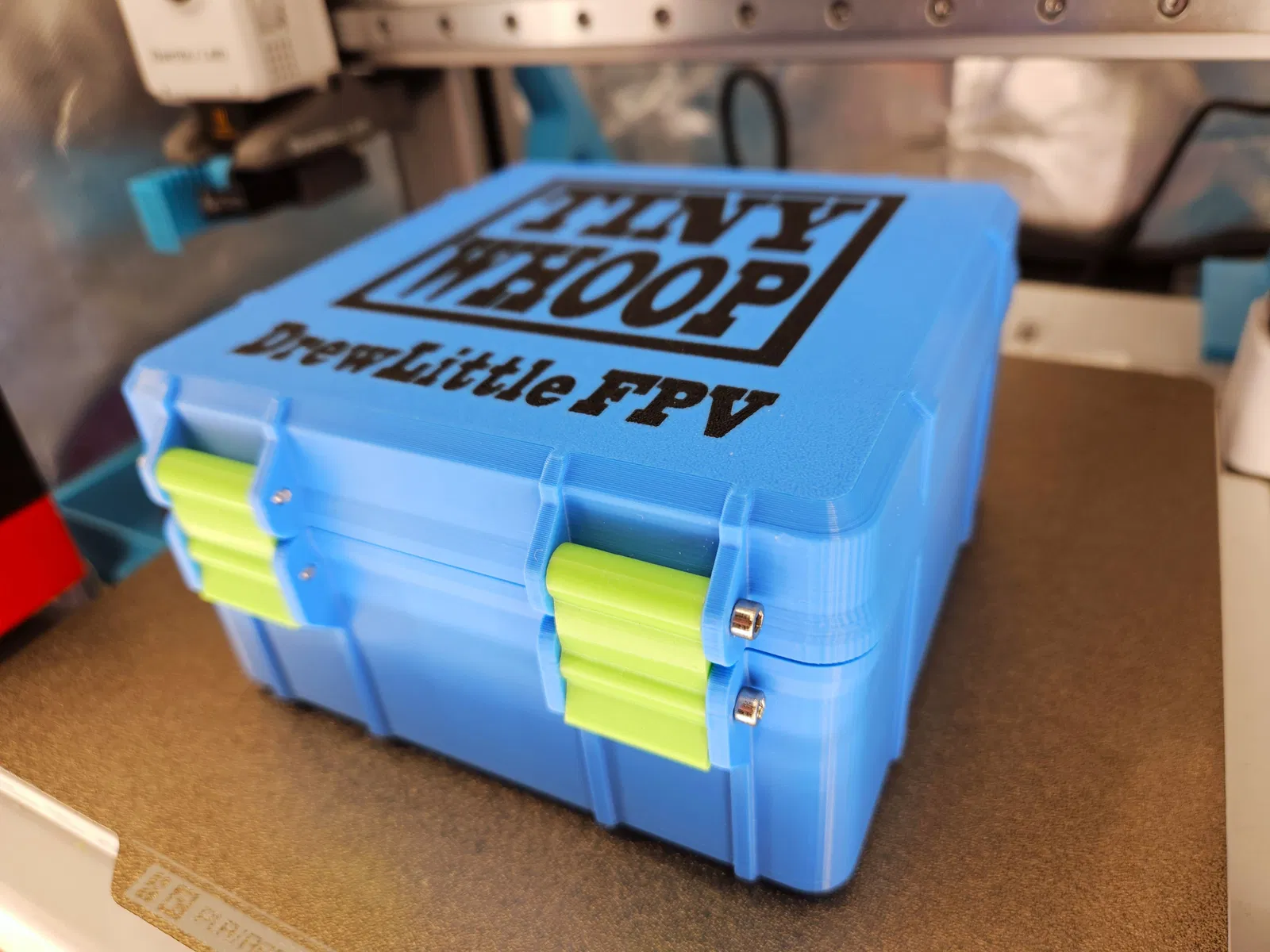

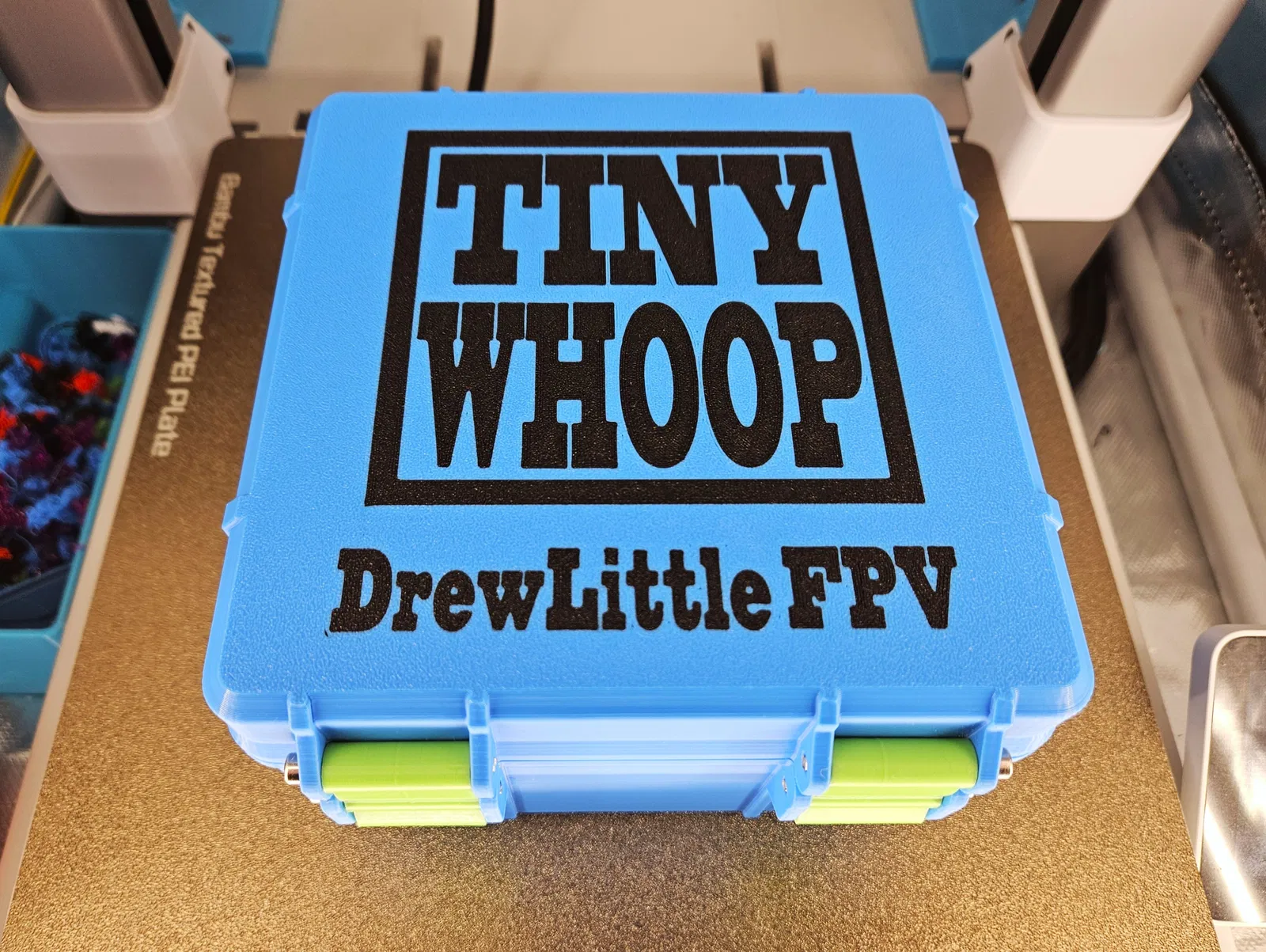

Hộp đựng Tiny Whoop và bộ sạc Vifly WhoopStor v3

Mình cực kỳ thích phần đế của mẫu WhoopDegen Case do Jron2008 thiết kế/remix trên Thingiverse, nhưng lại không ưng phần hộp ngoài/thiết kế bản lề, các lỗ vít quá to không khớp với kích thước ốc và còn phải dùng thêm đai ốc, chưa kể là khá phí không gian ở các cạnh. Mình đã từng sử dụng thiết kế hộp bền bỉ dạng tham số (parametric rugged box) của Whity cho nhiều dự án trước đây, nên quyết định kết hợp và tối ưu lại phần khay đựng từ WhoopDegen để lồng vào chiếc hộp đó. Mình cũng tạo thêm một khay chứa đồ bên dưới để anh em đựng được kha khá phụ kiện mà không lo bị xóc nảy, kèm theo một phiên bản trống để mọi người tùy ý sử dụng.

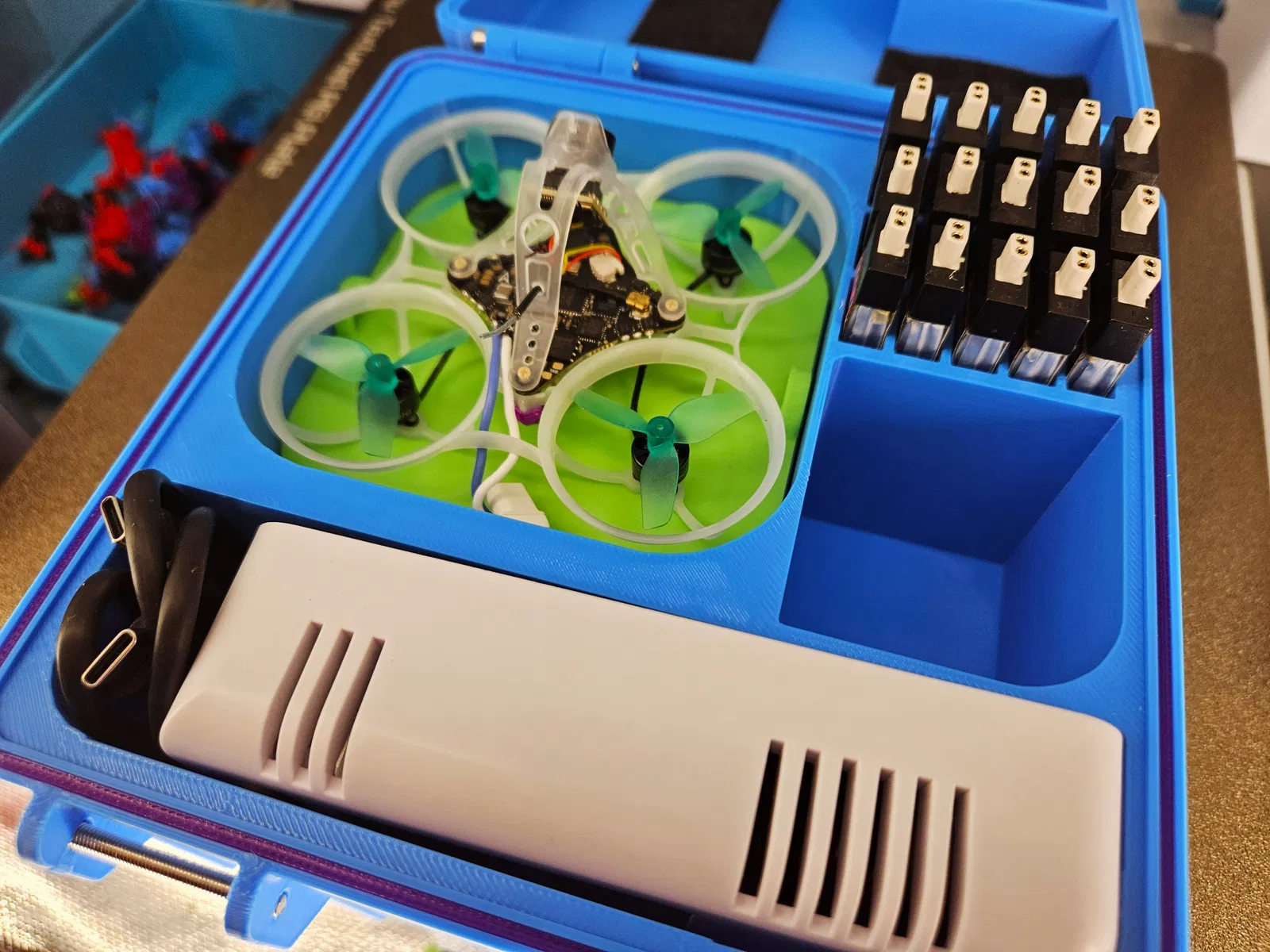

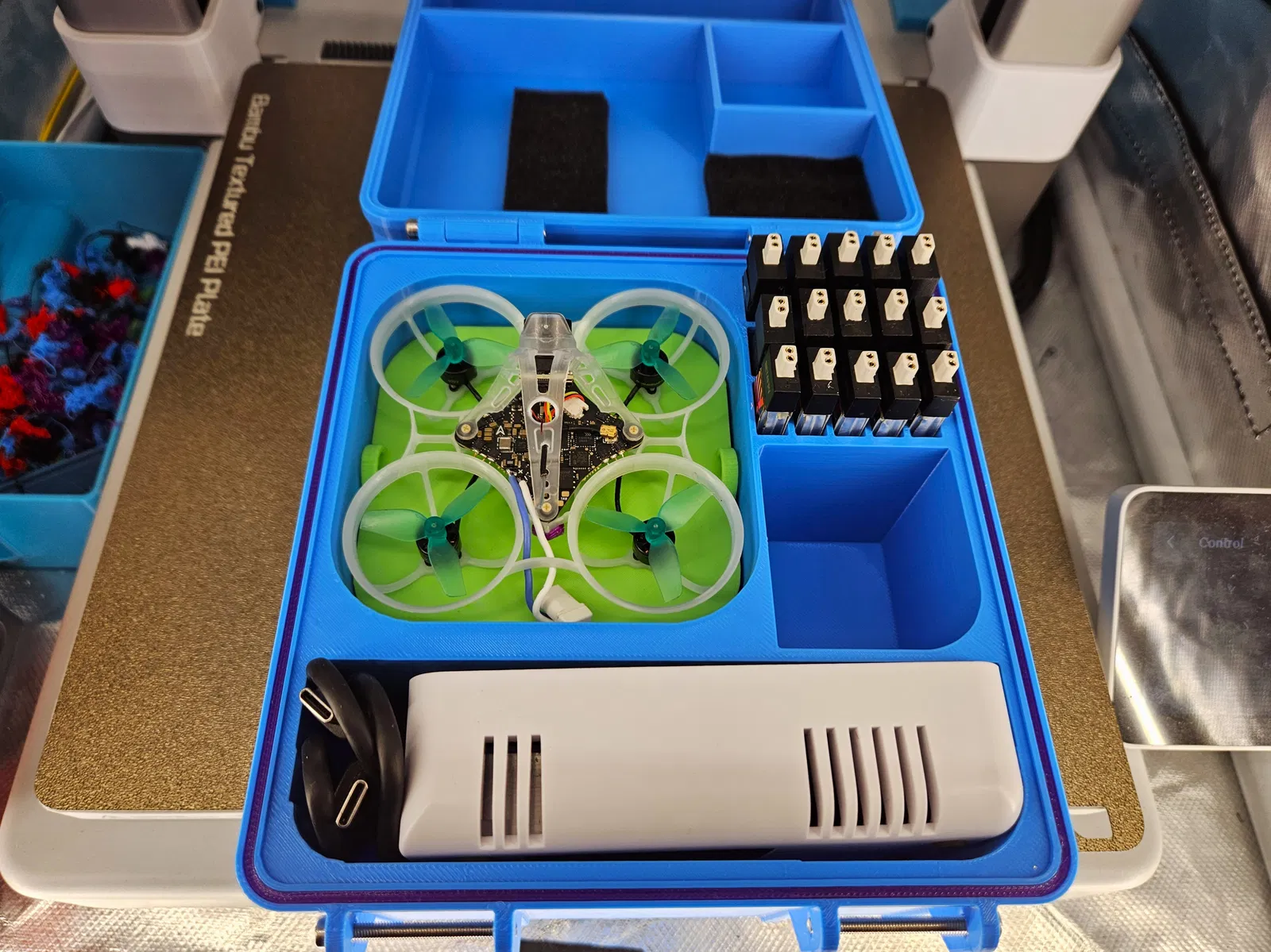

Chiếc hộp này có thể chứa:

• 1 chiếc whoop 65mm (hoặc 2 chiếc nếu không lắp khay dưới)
• 15 viên pin 1s 300mah
• 1 bộ sạc Vifly WhoopStor v3
• Cáp USB-C
• Khay chứa đồ nằm dưới máy whoop

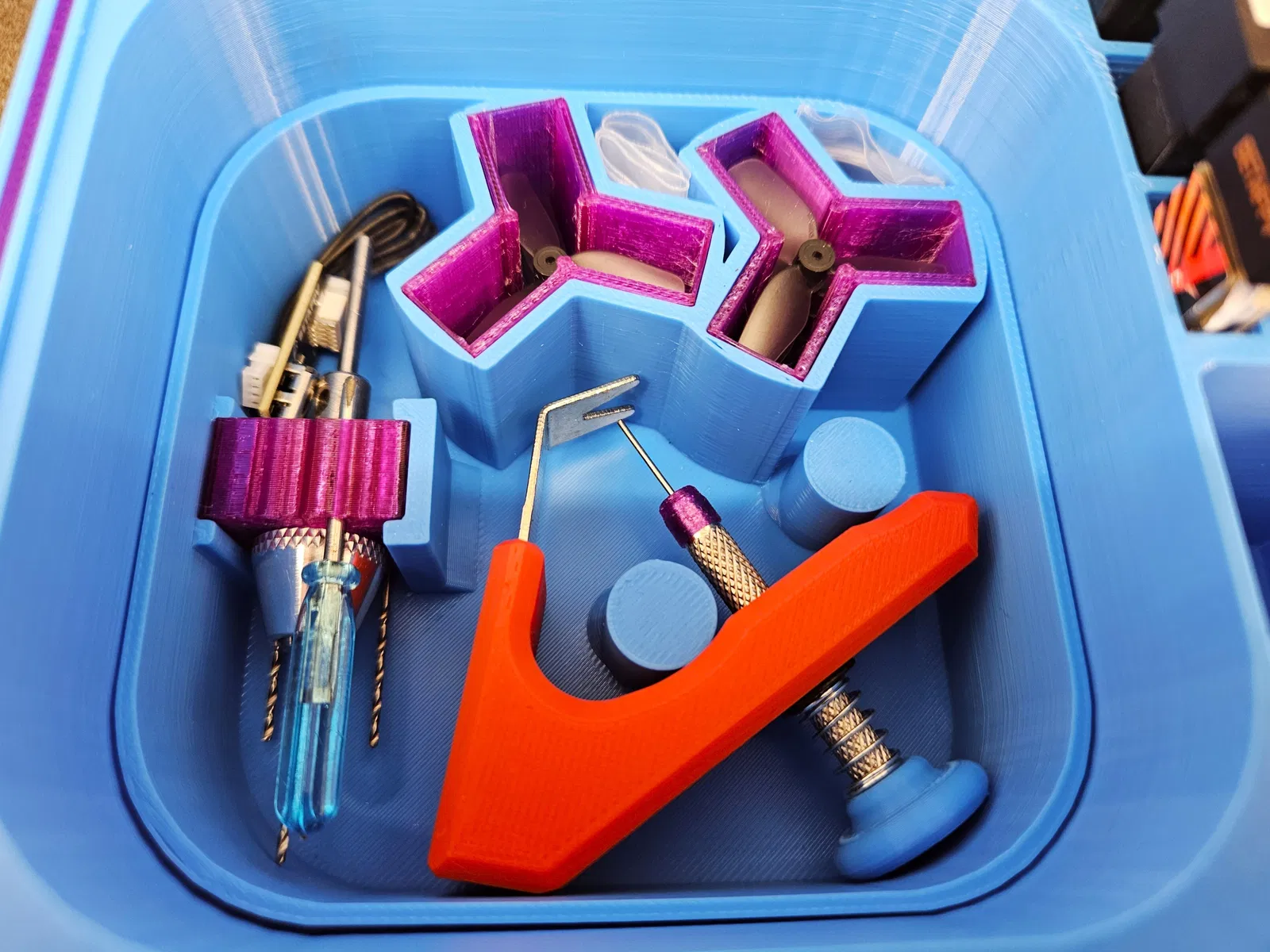

Phần khay chứa đồ bên dưới có thể đựng:

• Dụng cụ tháo cánh Prop Popper in 3D (giữ cố định bằng lực lò xo)
• 10 cánh quạt 3 lá (cánh hẹp như HQ Ultralight có thể dùng miếng đệm TPU, còn cánh to như Gemfan 1219s thì tháo miếng đệm ra là vừa)
• Đầu kẹp mũi khoan (drill chuck)
• 5 mũi khoan
• Tua vít mini
• Đầu chuyển Betafpv USB-C
• Các túi nhỏ đựng ốc vít

Để lắp ráp, anh em cần 6 con ốc M3x30mm.

Dán thêm vài miếng mút mỏng lên nắp hộp sẽ giúp cố định đồ đạc không bị rung lắc (tùy chọn).

Phần gioăng "chống nước" bằng TPU là tùy chọn, nhưng nhìn khá thẩm mỹ.

Mình khuyên anh em nên thêm các khối modifier xung quanh khu vực bản lề và để infill 100% để tăng độ cứng.

Khi để pin ở hàng đầu tiên, nắp hộp có thể bị vướng lúc đóng lại, anh em chỉ cần hơi nghiêng hộp ra sau một chút là đóng được ngay thôi.

Các link tham khảo:

• Prop popper in 3D: https://www.thingiverse.com/thing:6504022
• Đầu kẹp mũi khoan: https://www.amazon.com/dp/B084KMTT9P
• Mũi khoan (thường dùng cỡ #61, nhưng một số loại motor dùng #60 sẽ tốt hơn): https://www.amazon.com/dp/B000SKTB4S
• WhoopDegen Case của Jron2008 (nguồn gốc phần khay dưới): https://www.thingiverse.com/thing:6572641
