GIỚI THIỆU

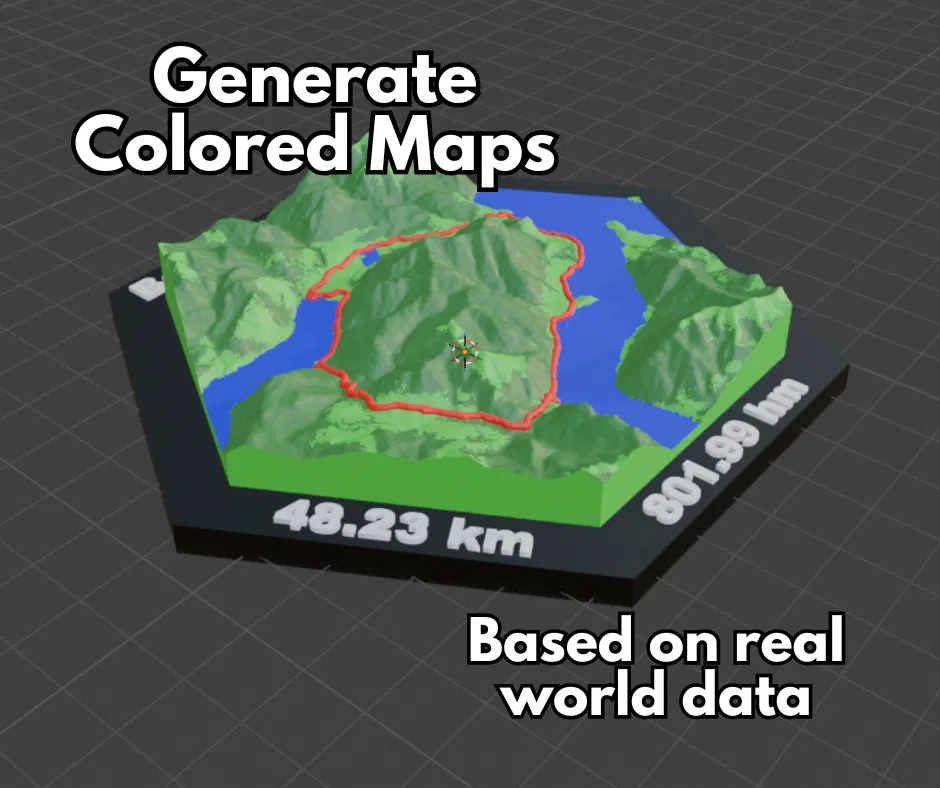

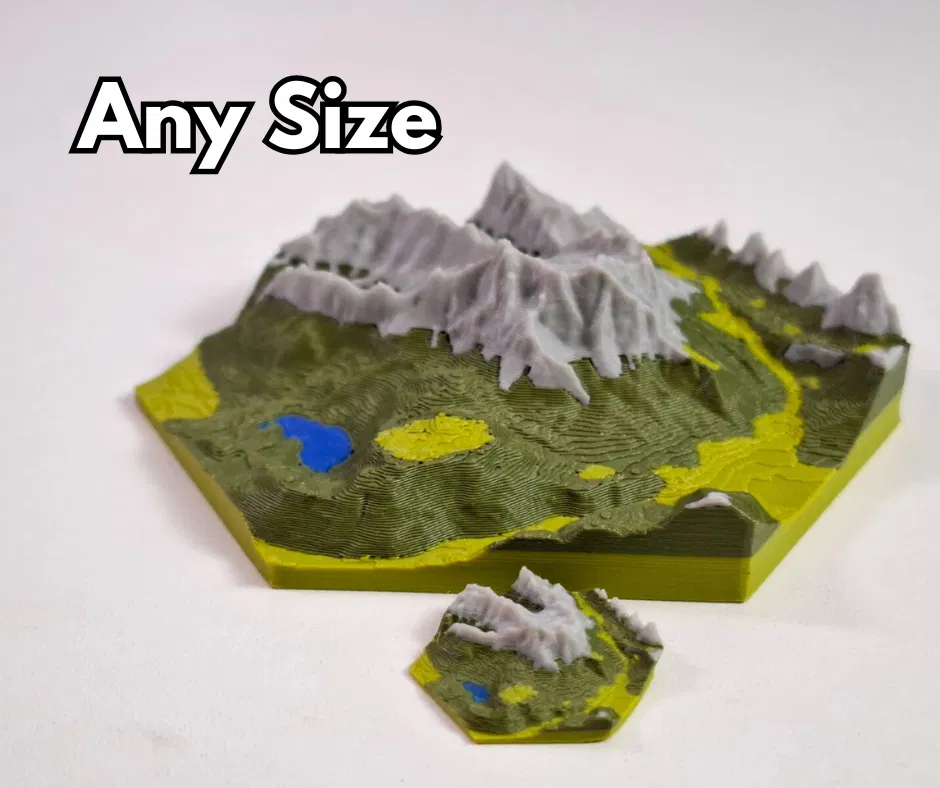

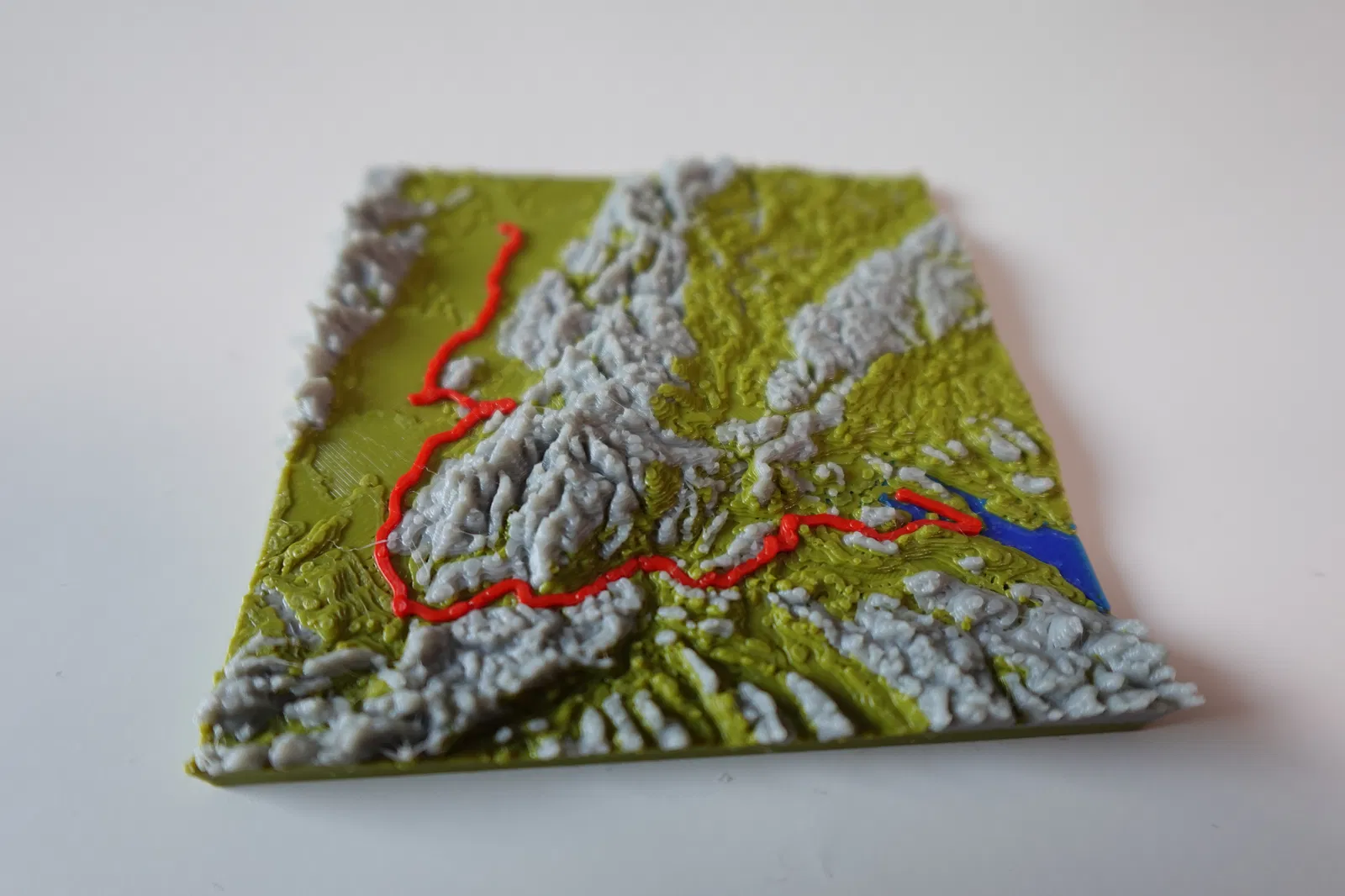

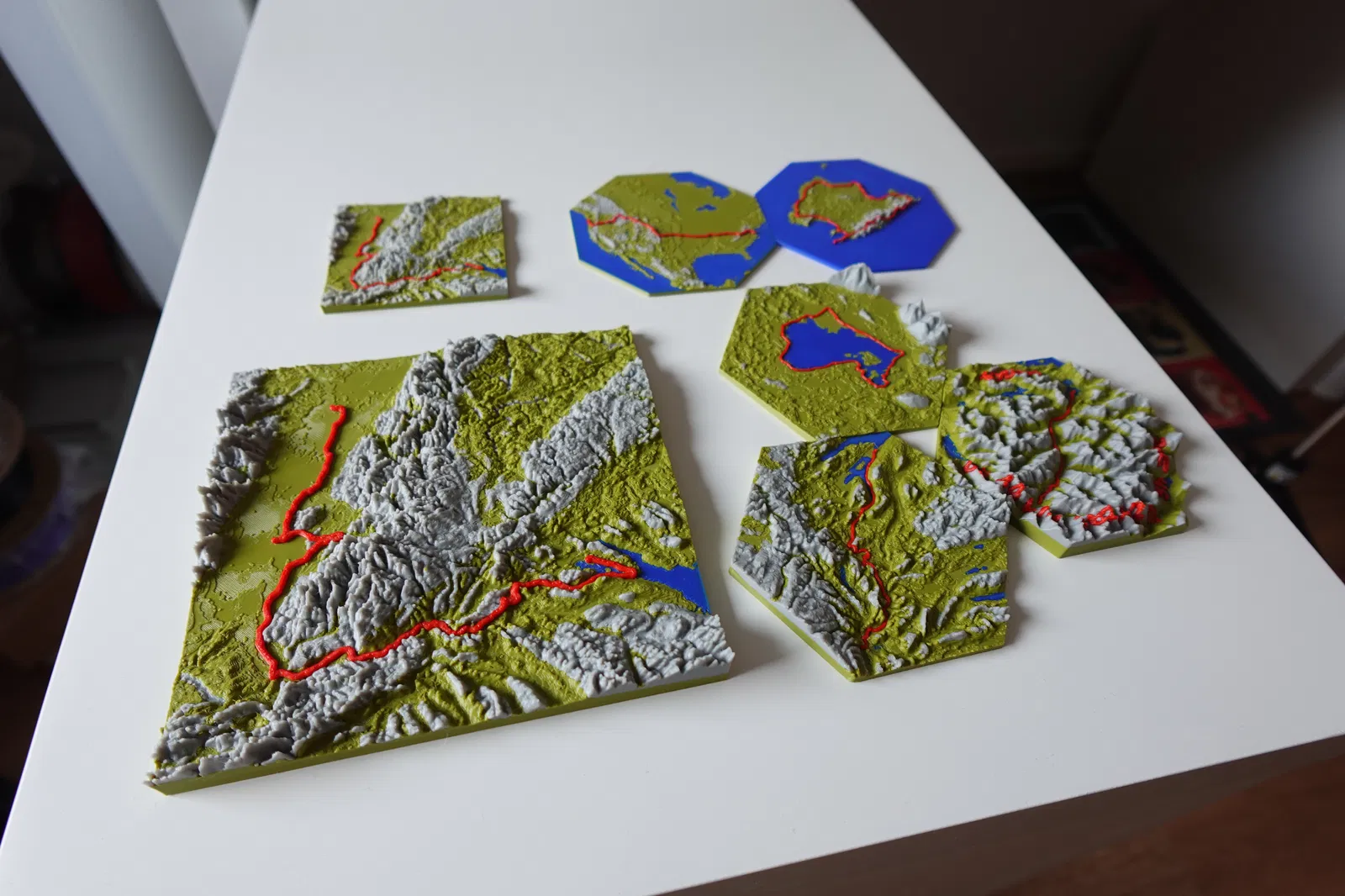

Đây là một Addon cho Blender giúp bạn tạo các mô hình bản đồ thu nhỏ (Miniature Maps) từ những chuyến phiêu lưu của mình, chỉ cần dùng file .GPX tải xuống từ các ứng dụng như Komoot, Strava, Garmin hoặc các ứng dụng theo dõi hành trình khác!

HỖ TRỢ CÔNG VIỆC CỦA TÔI

• PATREON
• Buy me a Coffee

Nhận trợ giúp và chia sẻ thành quả của bạn trên máy chủ Discord của tôi:

Tham gia Discord

CÁCH CÀI ĐẶT

• Vui lòng xem video ở trên trước vì nó bao gồm hướng dẫn cài đặt đầy đủ và cách sử dụng Addon.
• Tải phiên bản Blender mới nhất từ https://www.blender.org/download/

Tải Addon từ trang này (file "TrailPrint3D-x_x.py" trong phần “Download STL/CAD Files” | sử dụng phiên bản trình duyệt)

• Mở Blender, vào Edit → Preferences

• Vào tab Addons, nhấp vào mũi tên ở góc trên bên phải và chọn “Install From Disk”

• Chọn file TrailPrint3D_x-x.py bạn đã tải xuống và xác nhận
• Đóng cửa sổ bật lên

• Nếu thanh bên không hiển thị, nhấn phím “N”
• Nếu “TrailPrint3D” xuất hiện ở đó, việc cài đặt đã thành công

Addon đã được thử nghiệm với Blender 4.5.2 và tôi khuyên bạn nên sử dụng phiên bản mới nhất hiện có.

Nó KHÔNG hoạt động trên Blender 4.4 trở xuống

CÁC THÔNG SỐ (PARAMETERS)

• Generate: Tạo bản đồ với các thông số hiện tại.
• File Path: File .GPX bạn muốn nhập. Nhấp vào thư mục nhỏ để mở trình khám phá tệp.
• Export Path: Thư mục lưu các file STL.
• Trail Name: Tên file lưu. Để trống nếu muốn dùng theo tên file gốc.

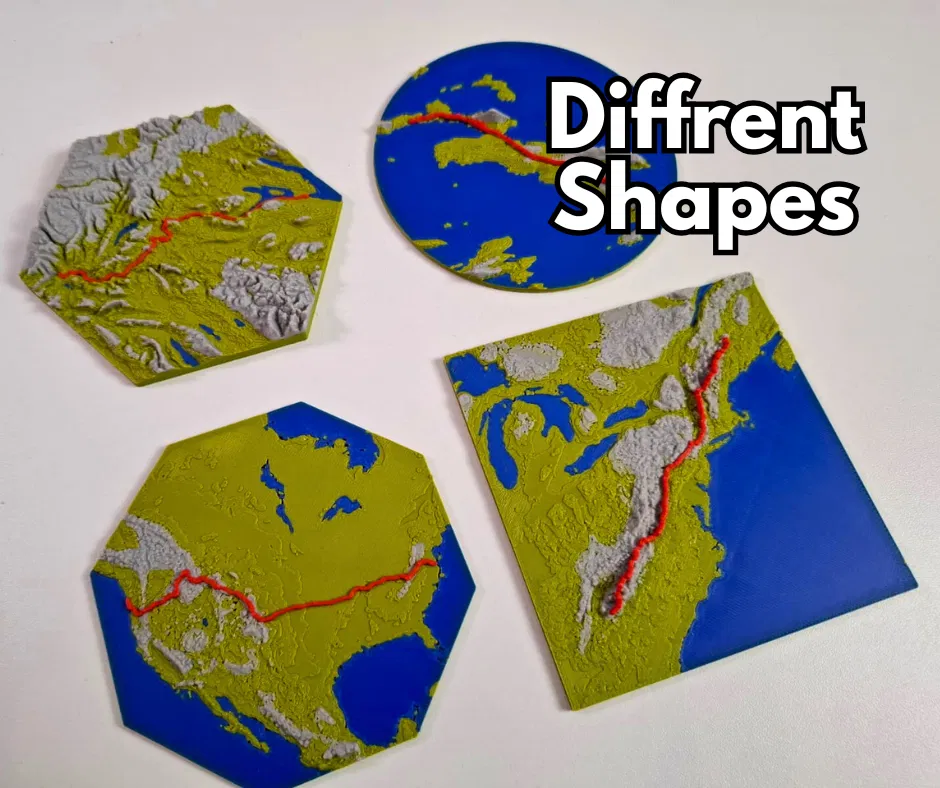

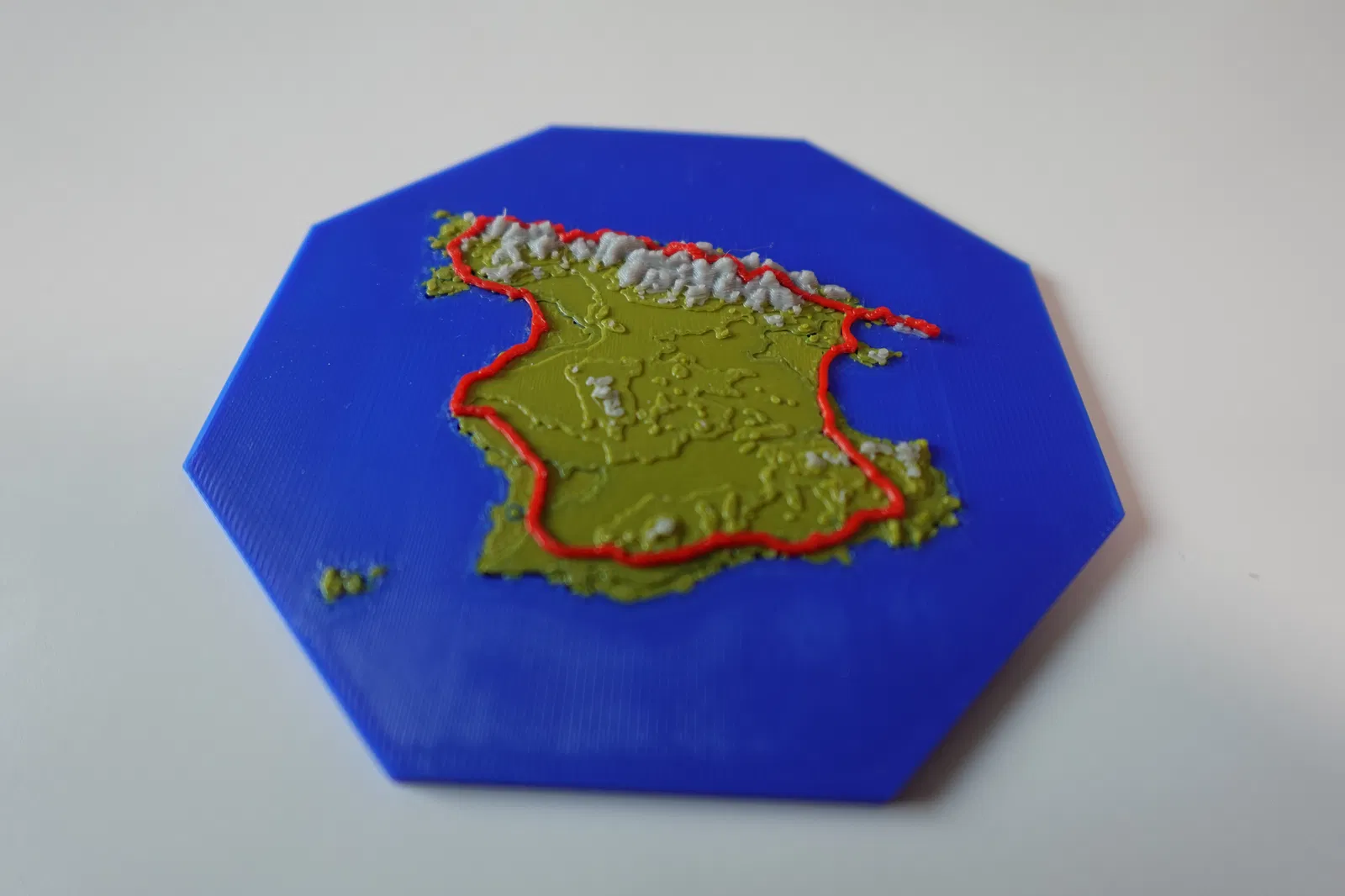

• Shape: Hình dạng của bản đồ.
• Resolution: "Chất lượng" của bản đồ. Cao hơn = Chất lượng tốt hơn nhưng thời gian tạo lâu hơn. Tôi khuyên dùng tối đa 6 hoặc 7 (mức 7 có thể mất tới 10 phút).
• Elevation scale: Hệ số nhân độ cao. Dùng để làm nổi bật các bản đồ phẳng hoặc san phẳng các địa hình quá dốc.
• Path thickness: Độ dày của đường đi.
• Path scale: Kích thước đường đi so với bản đồ.
• Overwrite path elevation: Nếu file .GPX của bạn có độ lệch so với độ cao thực tế, hãy tích vào ô này để phần mềm viết lại độ cao cho khớp với địa hình bản đồ.

Thông số nâng cao (Trong tab Advanced)

• Export STL/Obj: Xuất đối tượng hiện tại dưới dạng STL hoặc OBJ nếu có vật liệu đi kèm.
• Map: Các thông số về bản đồ (Fixed elevation Scale, minThickness, ShapeRotation, v.v.).

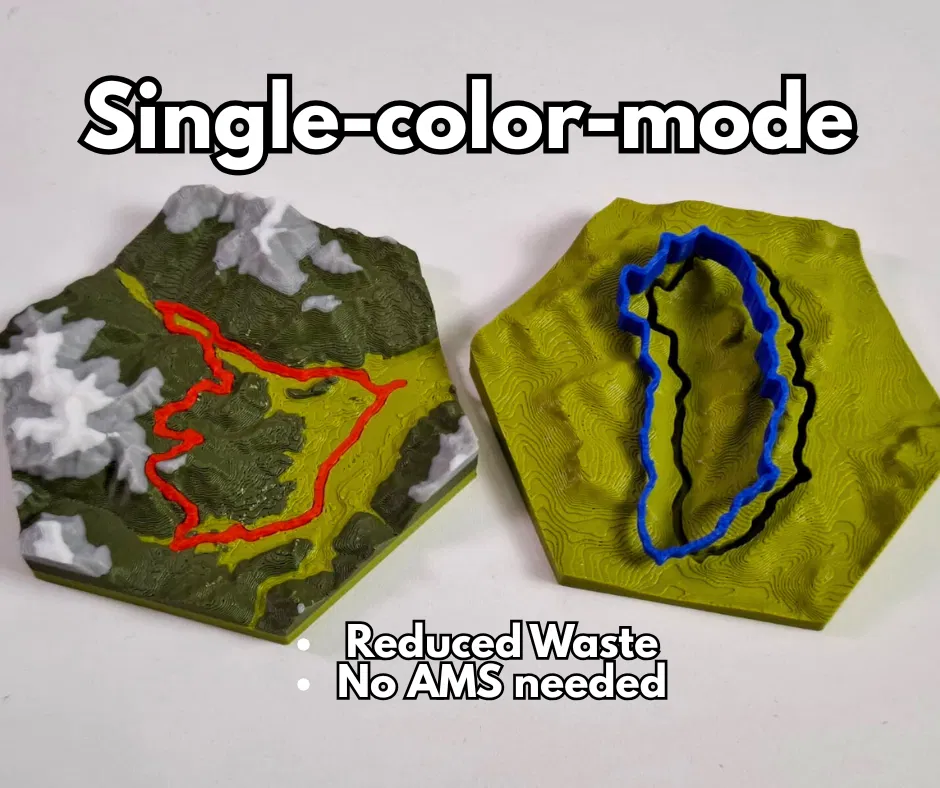

• SingleColorMode: Tạo bản đồ và đường đi riêng biệt để in và lắp ráp sau.
• Custom Maps & Multi Generation: Các tính năng nâng cao (dành cho bản Patreon).

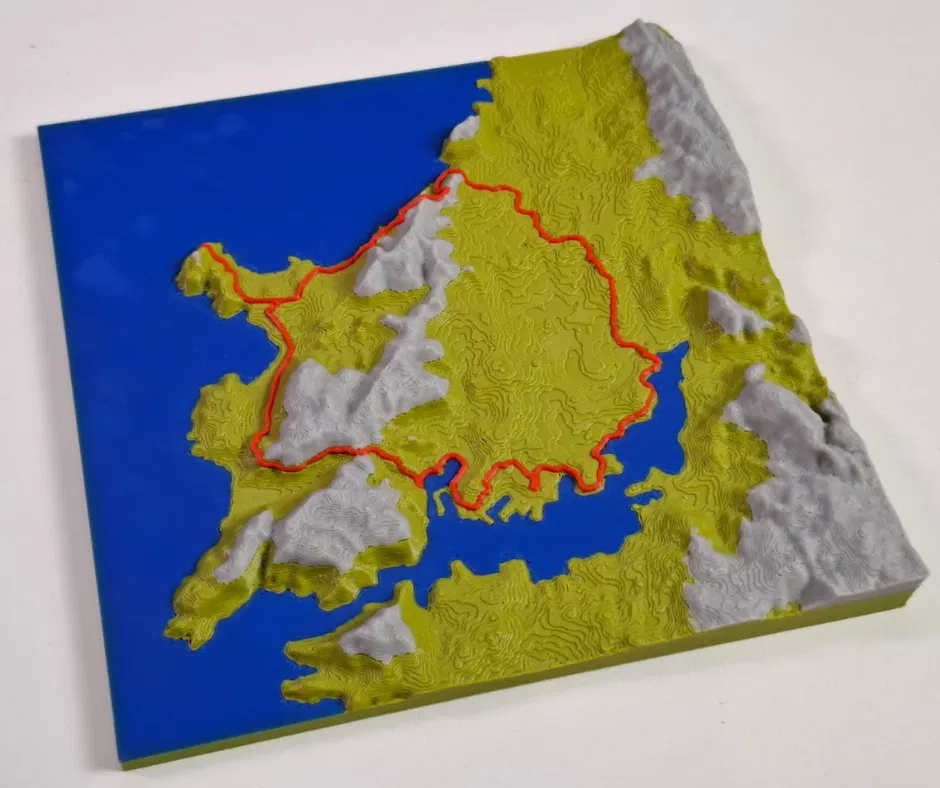

• Include Elements: Tự động tô màu nước, rừng và ranh giới thành phố.
• Pin: Đặt ghim dựa trên tọa độ hoặc tên thành phố (Bản Patreon).

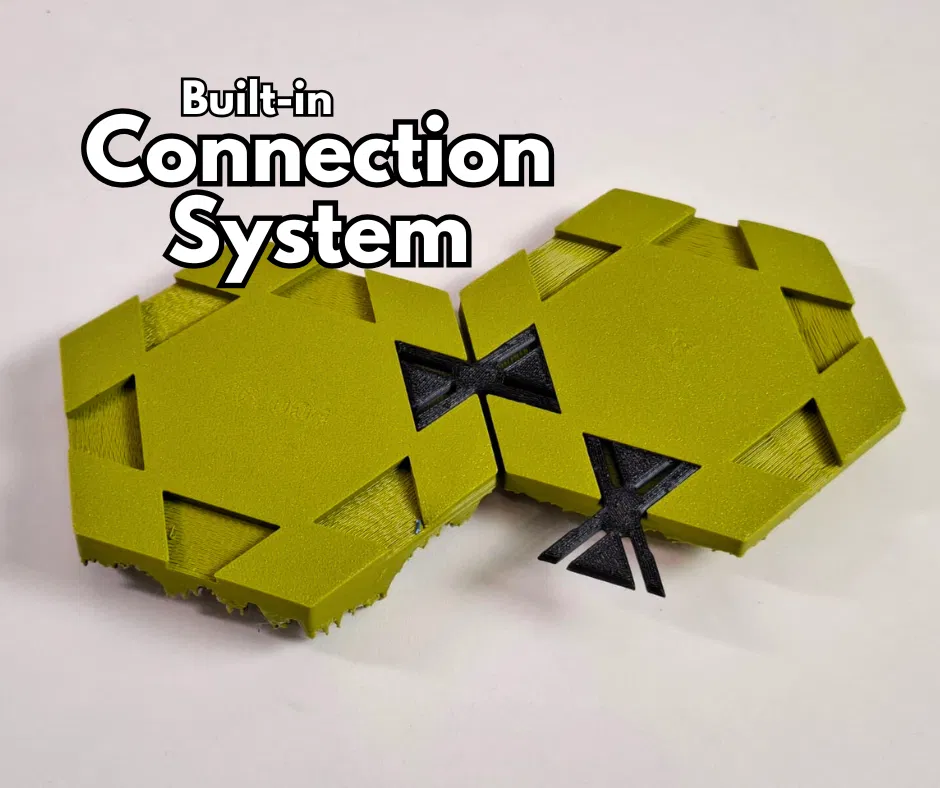

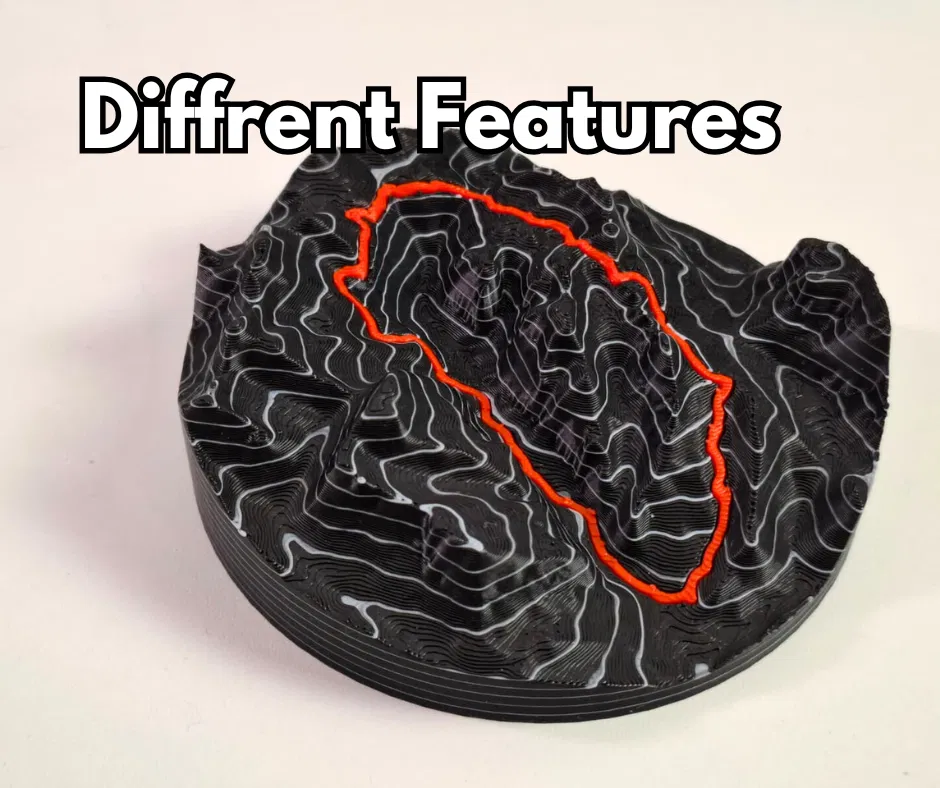

• Post-Process: Các công cụ hậu kỳ như tạo đường đồng mức (Contour Lines), thêm lỗ nam châm, cắt ghép Dovetail.

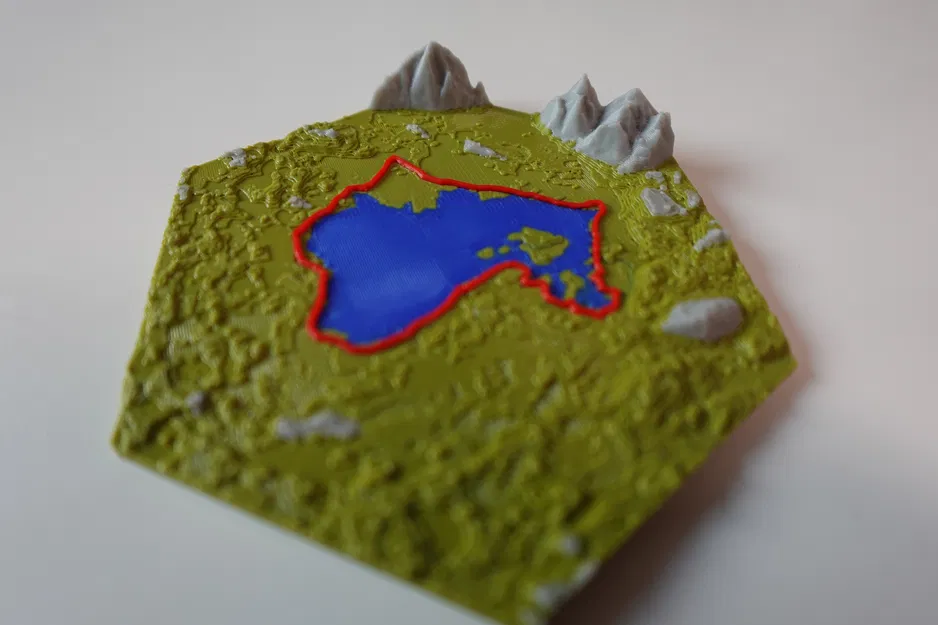

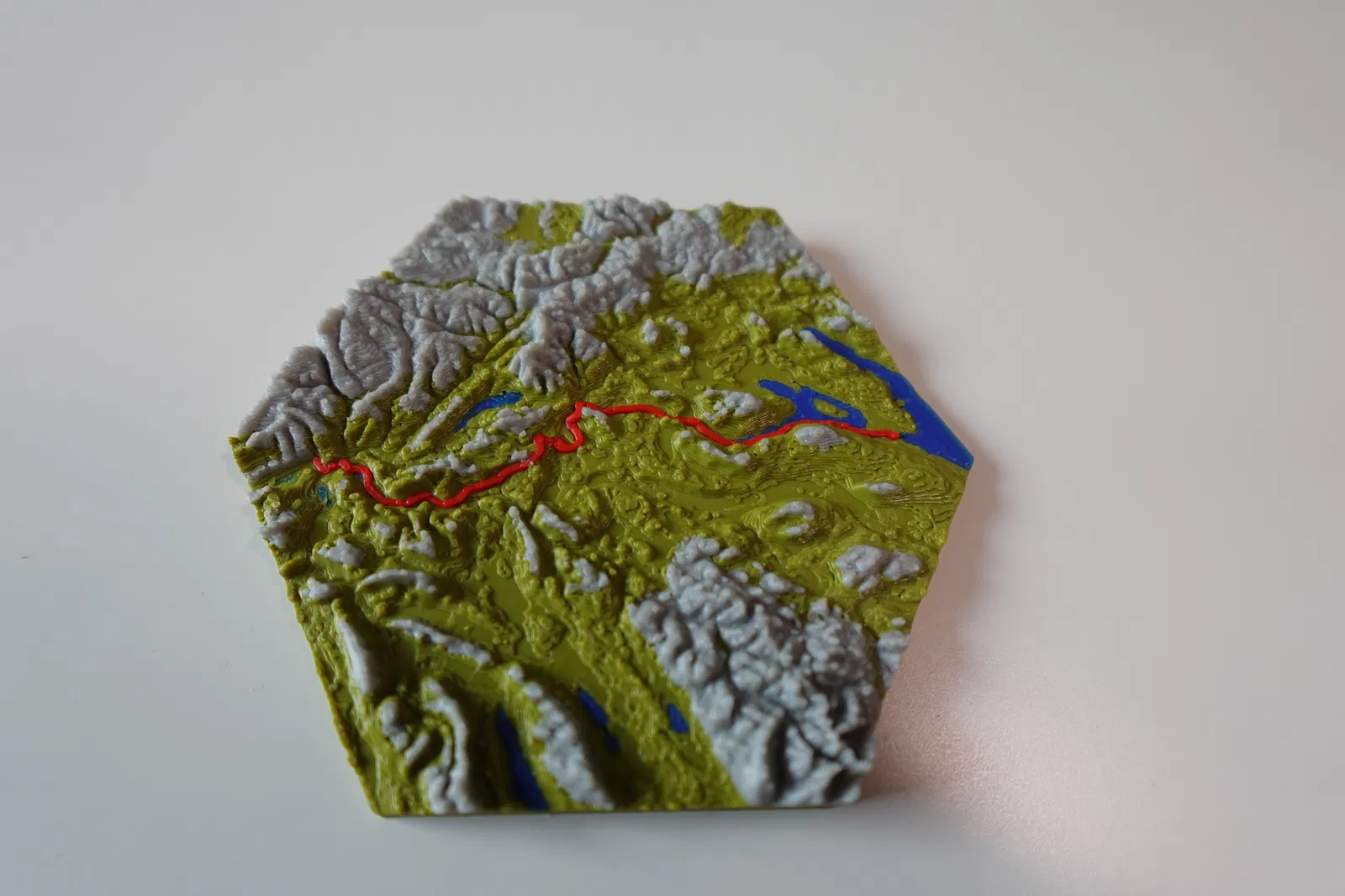

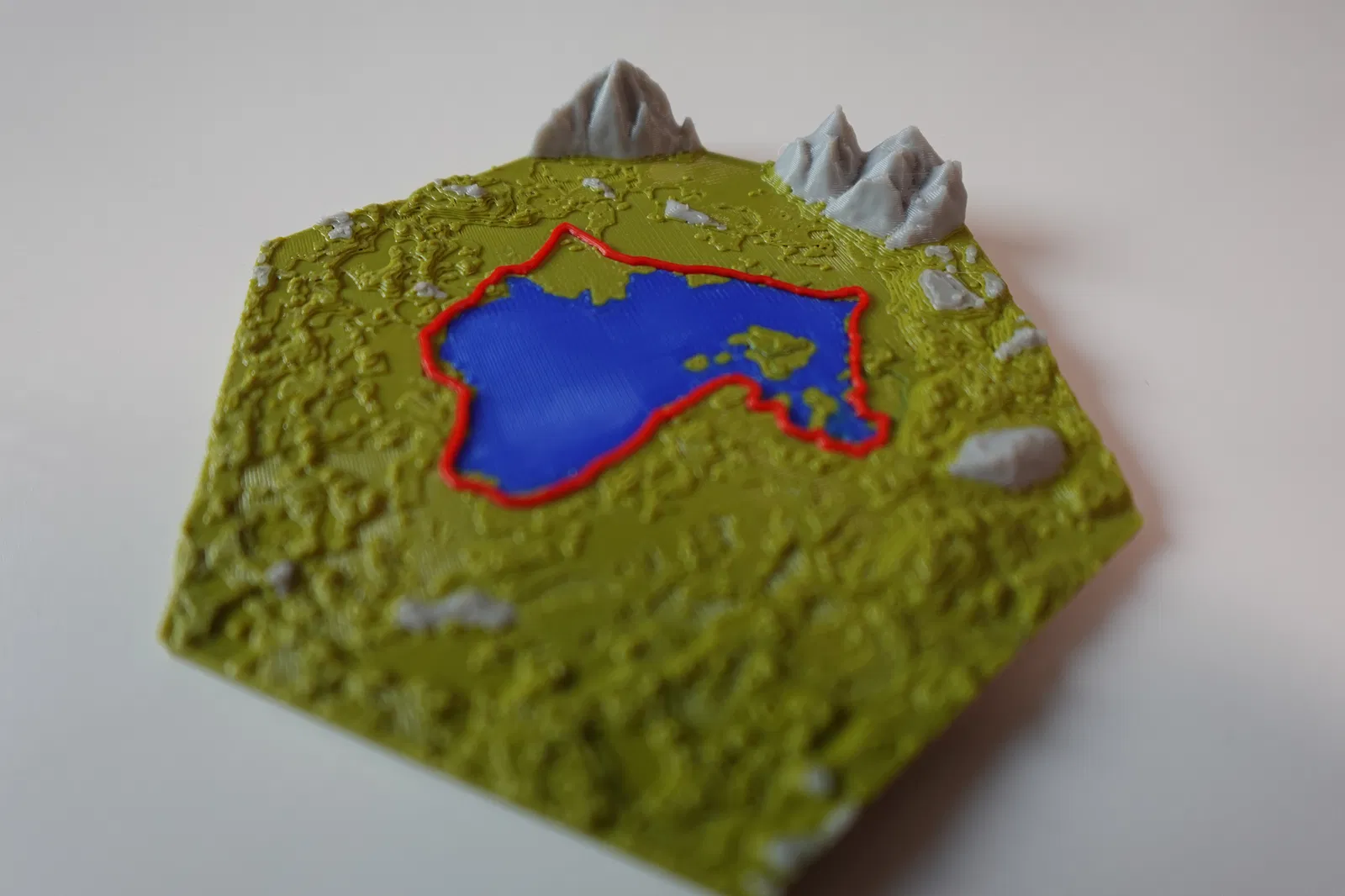

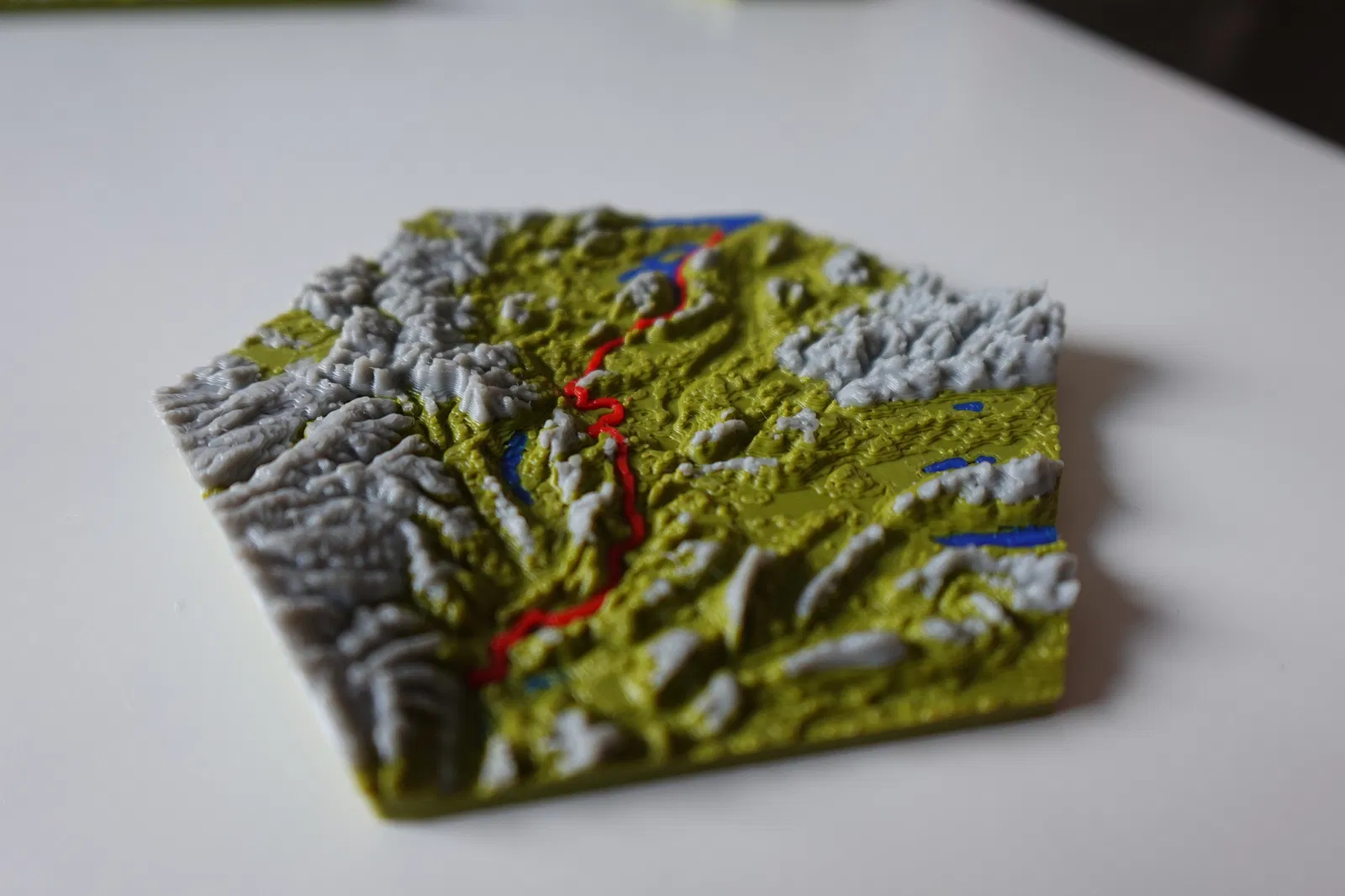

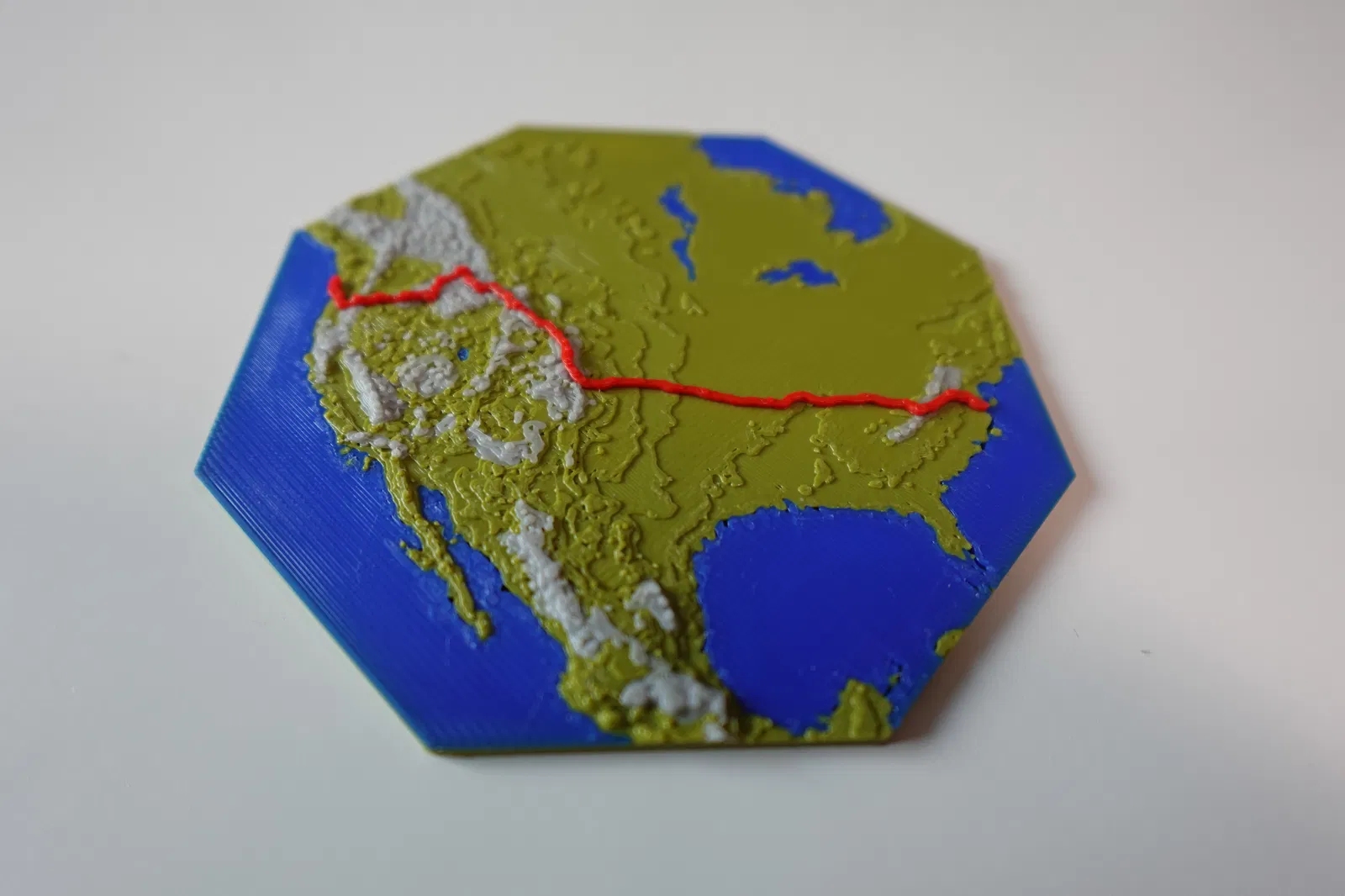

FILAMENT TÔI THƯỜNG DÙNG

Tôi thường dùng 5 màu:

• Xanh lá làm màu nền (Amazon)
• Đỏ cho đường đi (Amazon)
• Xanh dương cho nước (Amazon)
• Xám cho núi (Amazon)
• Xanh lá đậm cho rừng (Amazon)

PHIÊN BẢN PATREON

Tôi đã dành hàng trăm giờ để phát triển addon này. Phiên bản Patreon có nhiều tính năng độc quyền như: tạo hình dạng tùy chỉnh, xếp hình (Jigsaw/Sliding Puzzle), đặt ghim theo tên thành phố và gộp nhiều file .GPX cùng lúc.
