Bộ sưu tập mô hình thanh trượt tuyến tính MGN

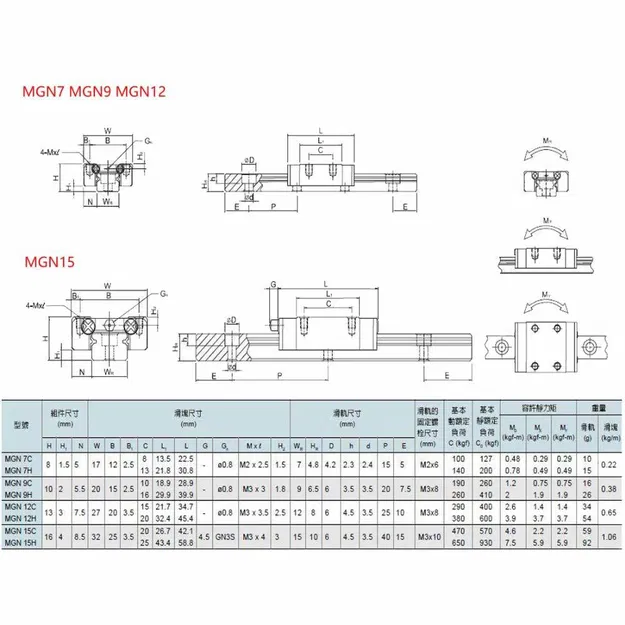

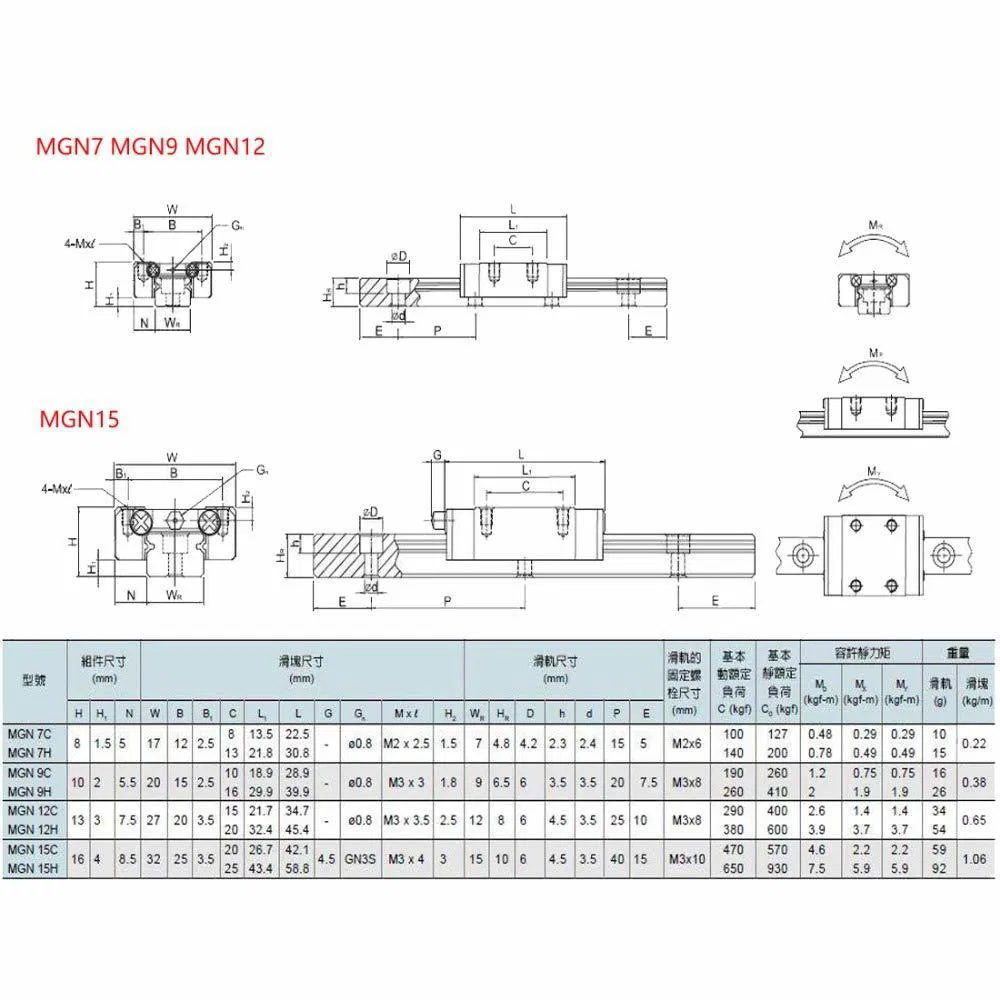

Mình đã dành cả ngày để thiết kế dựa trên một mô hình bạc đạn tuyến tính bị lỗi tìm được trên mạng, mà mình thì không thể tìm thấy nguồn mô hình bạc đạn nào không phải định dạng .CAD, nên mình đã dựng các file STL này theo bảng thông số kỹ thuật của nhà sản xuất (đính kèm).

Tuy chưa hoàn hảo nhưng kích thước bề mặt gắn và lỗ vít nhìn chung là ổn.

Đây là các mô hình phục vụ cho việc thiết kế 3D, không có chức năng hoạt động thực tế. Đây là các mô hình phục vụ cho việc thiết kế 3D, không có chức năng hoạt động thực tế. Đây là các mô hình phục vụ cho việc thiết kế 3D, không có chức năng hoạt động thực tế.

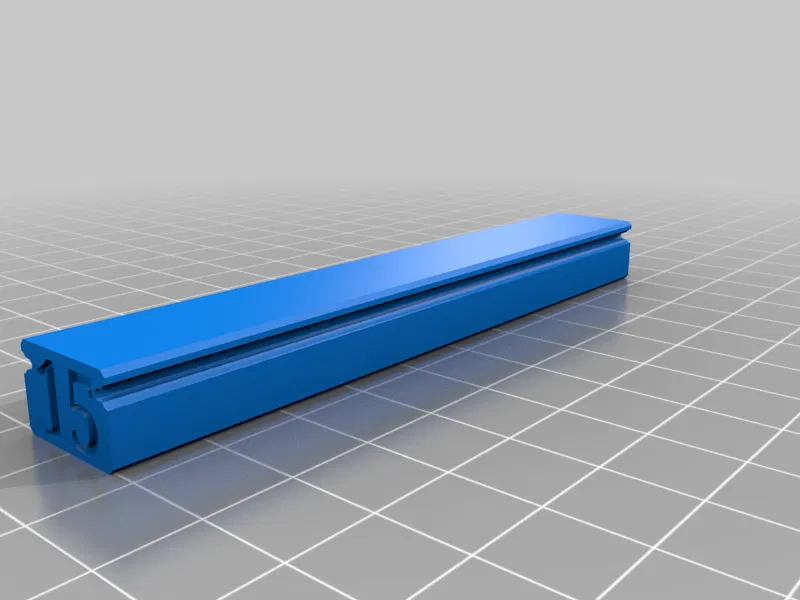

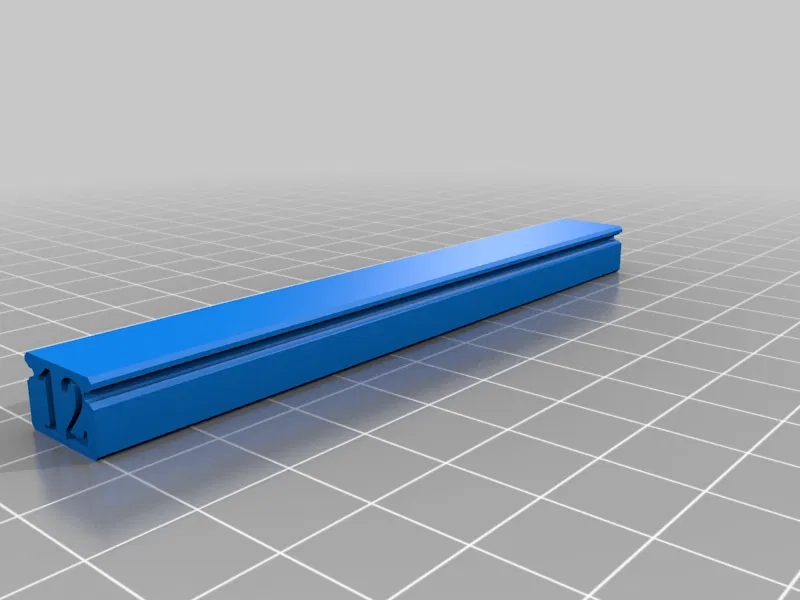

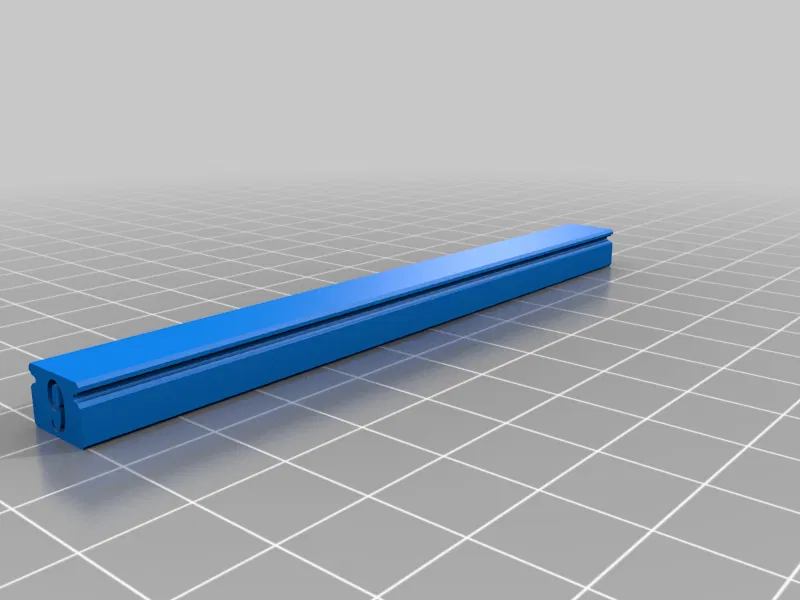

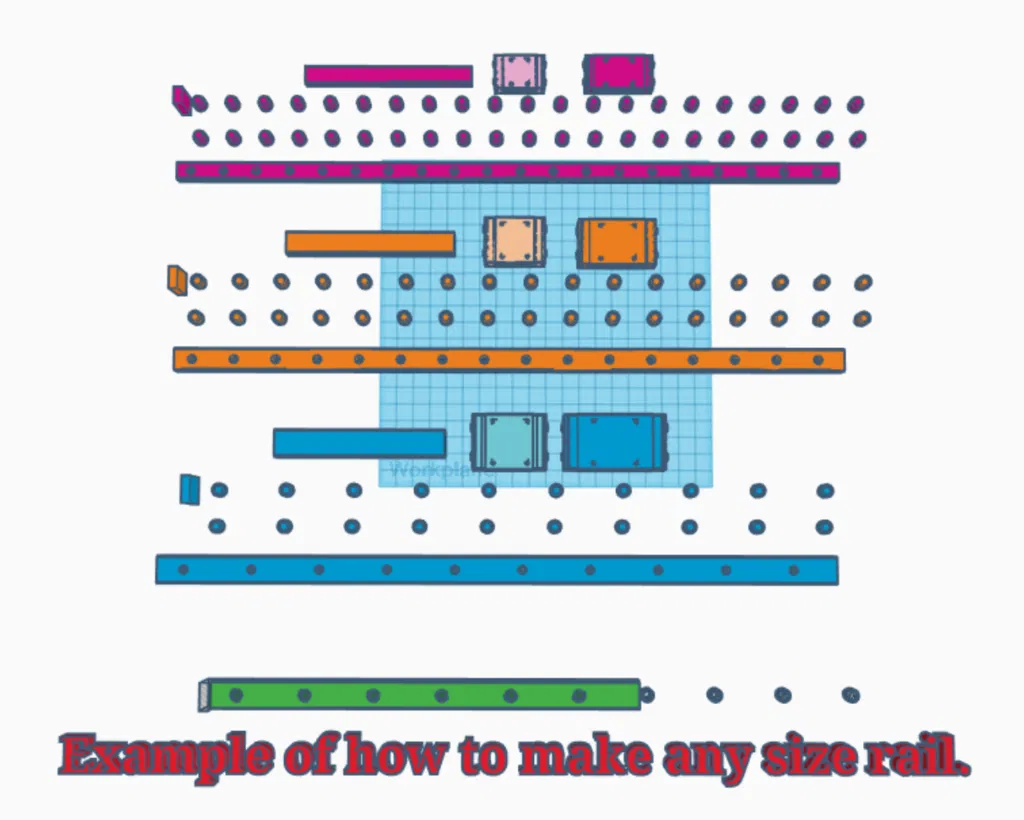

Mình đã bao gồm một thanh ray trơn 100mm cho mỗi loại kích thước và một lỗ đục để bạn có thể tự tạo lỗ tùy ý theo độ dài mong muốn.

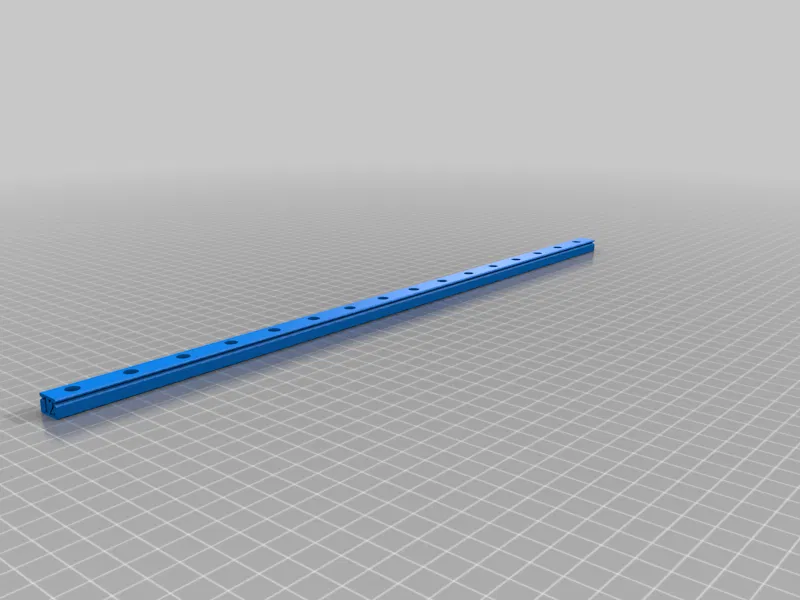

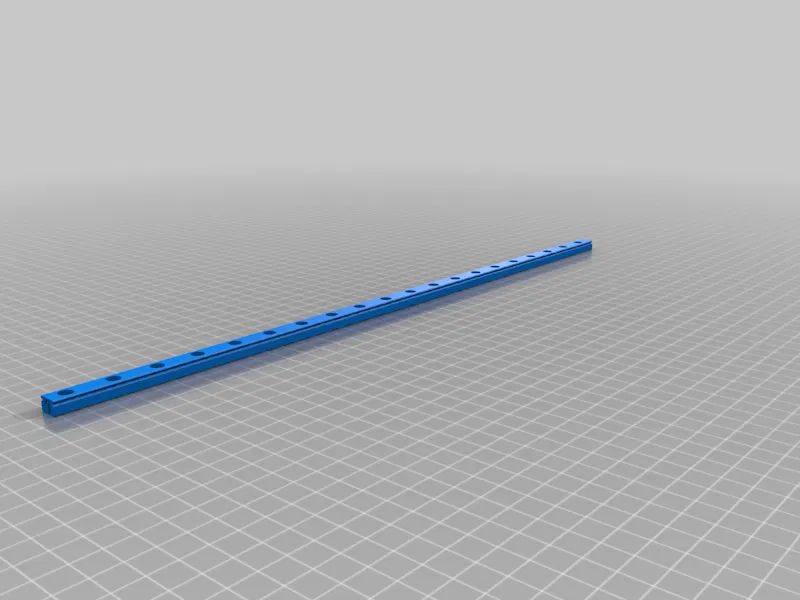

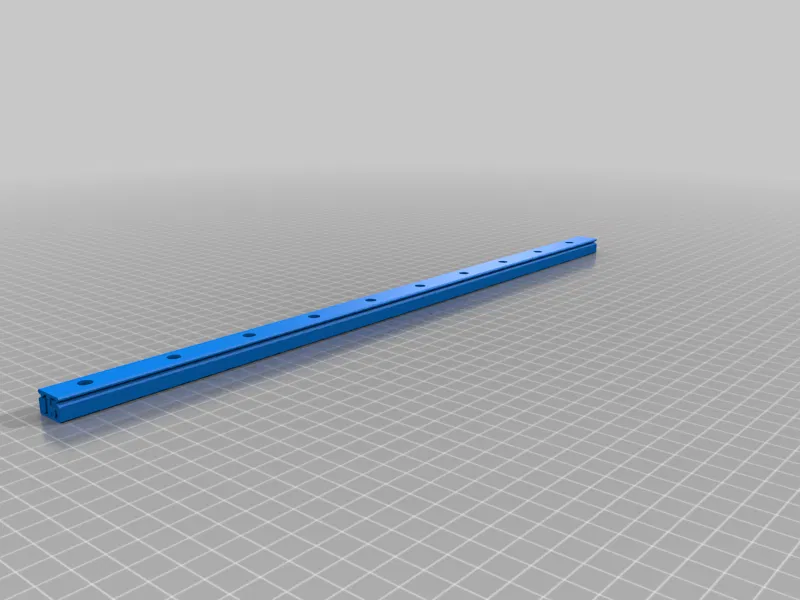

Mình cũng đã đính kèm thanh ray 400mm cho mỗi kích thước với các lỗ đã được tạo sẵn.

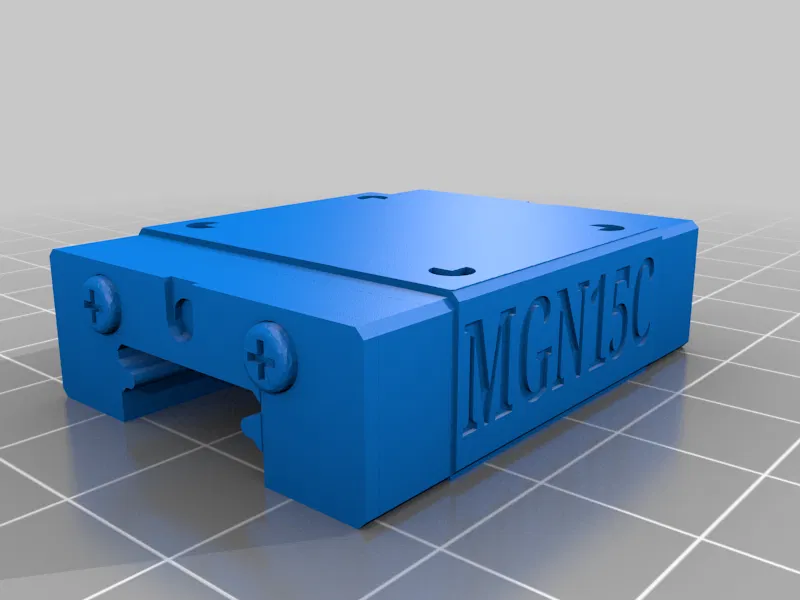

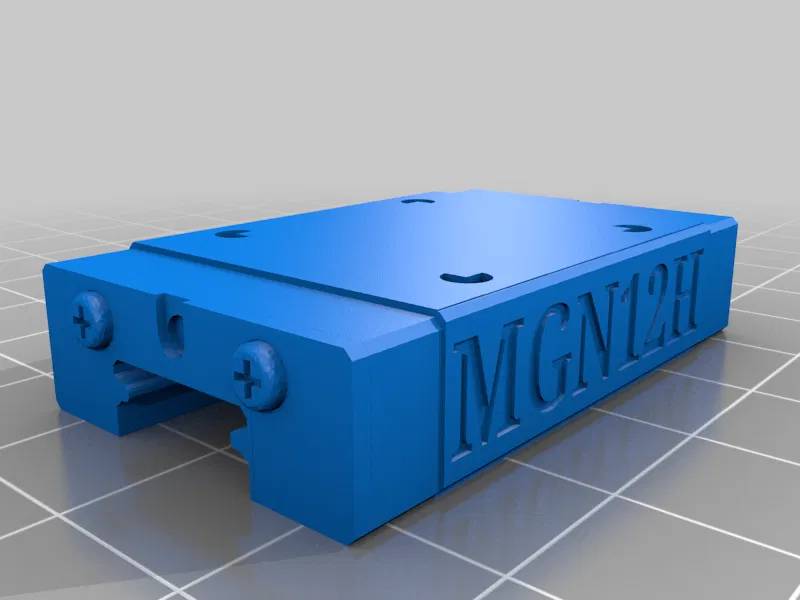

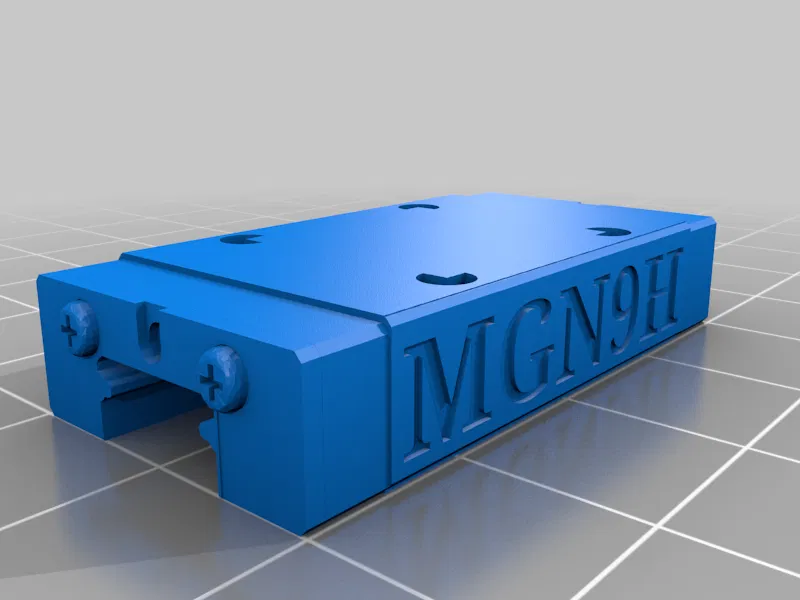

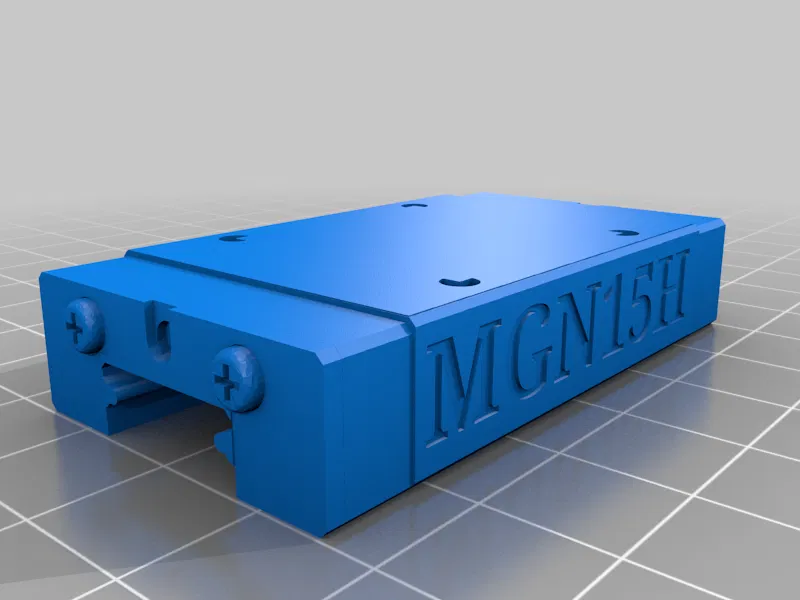

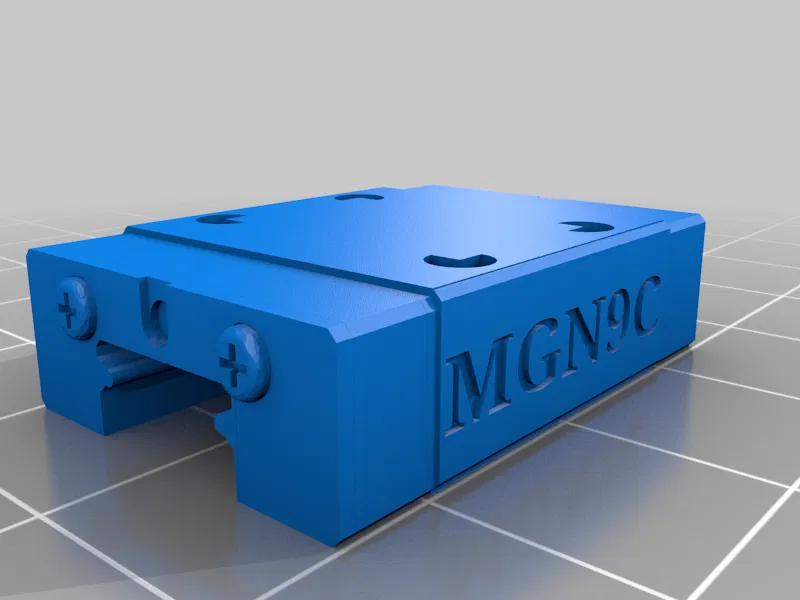

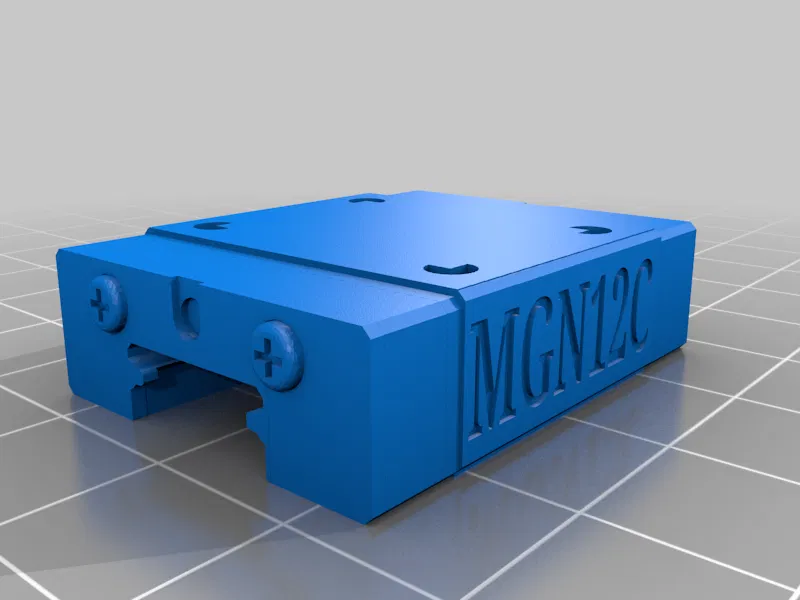

Bộ này bao gồm các phiên bản MGN9C, MGN9H, MGN12C, MGN12H, MGN15C và MGN15H.

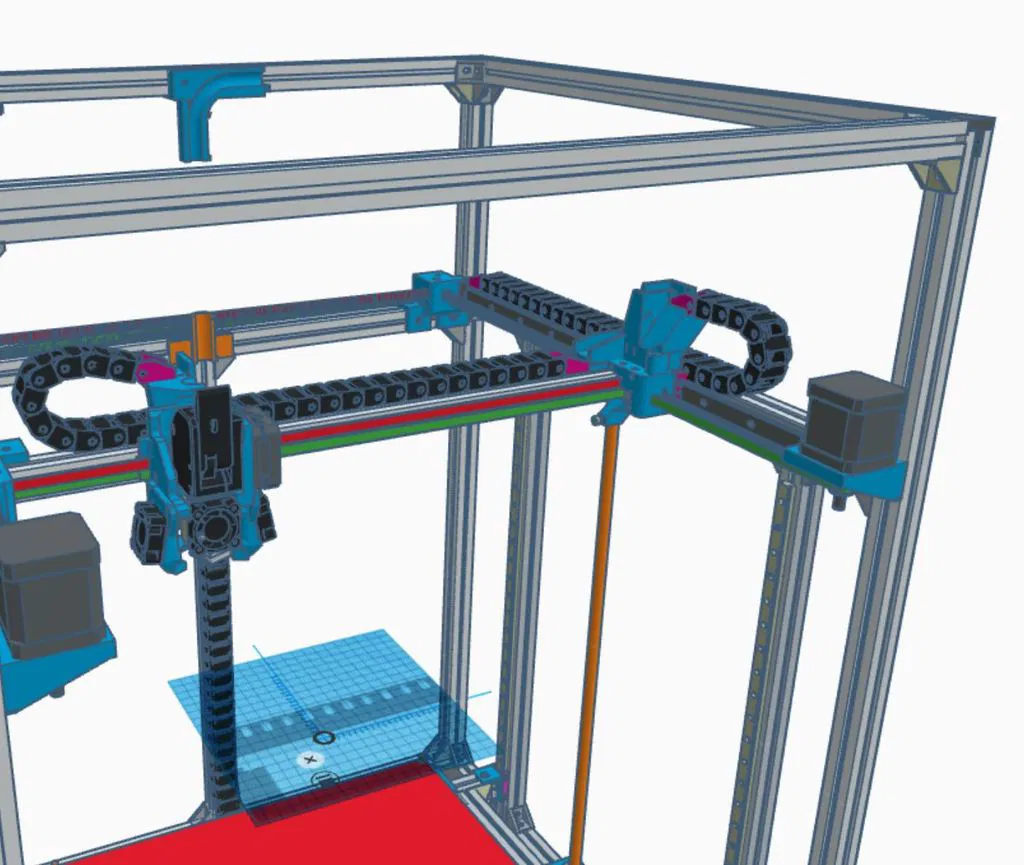

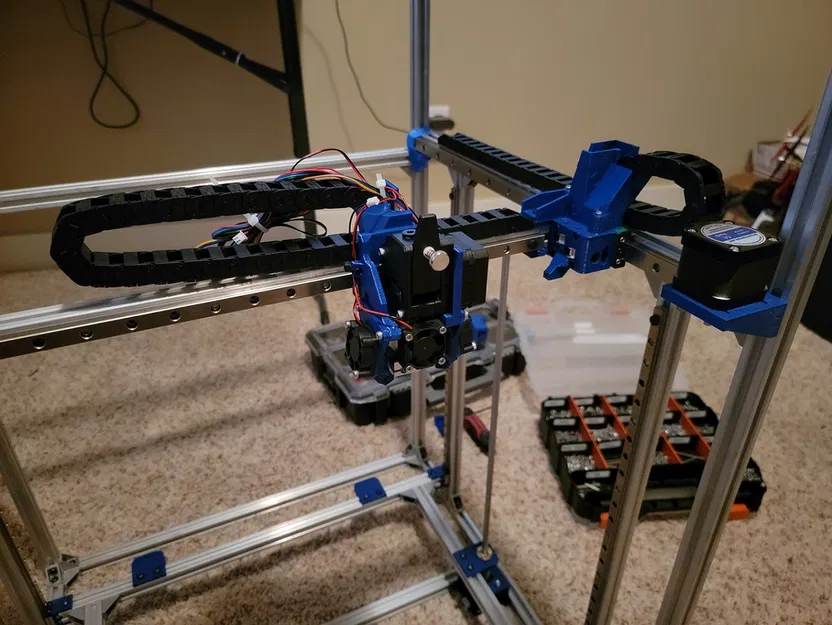

Mình đã dùng các phiên bản MGN này để thiết kế và chúng khá chính xác (hình cuối cùng cho thấy cả ba kích thước MGN đang được sử dụng).

Lưu ý nhỏ, có một điều mà họ không nói cho bạn biết là thanh ray 9mm sẽ không nằm vừa trên nhôm định hình 2020 V-slot mà sẽ bị lọt vào rãnh. :)

Đây là link TinkerCAD để bạn tự điều chỉnh độ dài: https://www.tinkercad.com/things/h427AJdIBpN-mgn-bearings
