Bộ chuyển đổi USB-C PD Trigger cho sạc dự phòng và củ sạc với chi phí dưới 5€

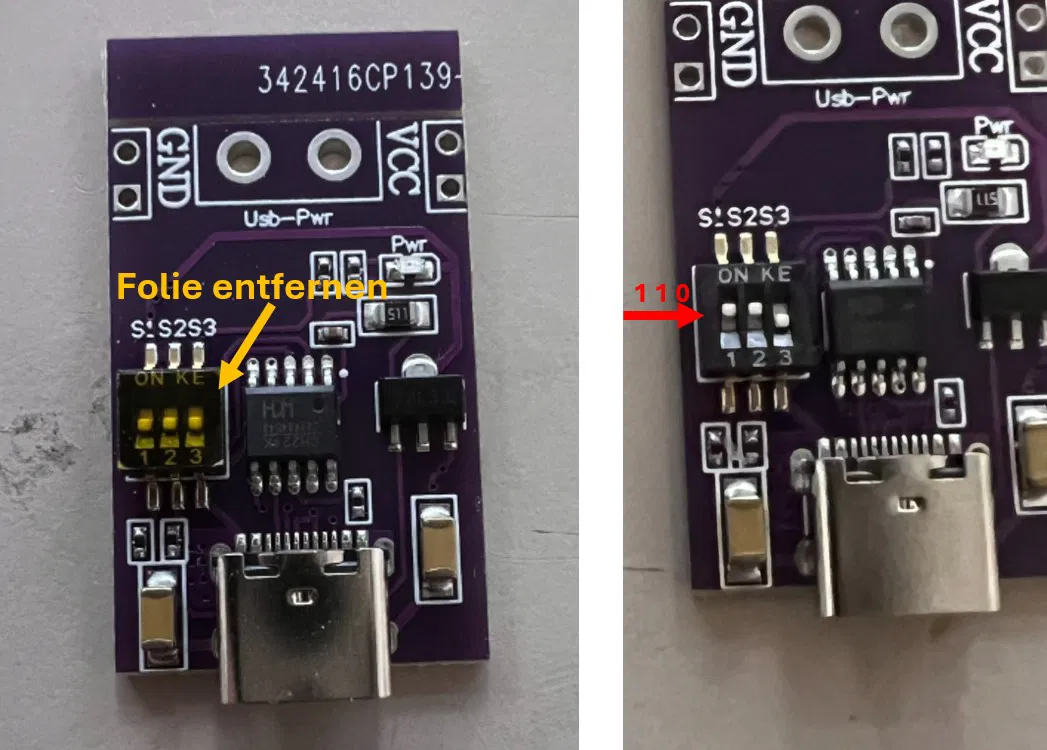

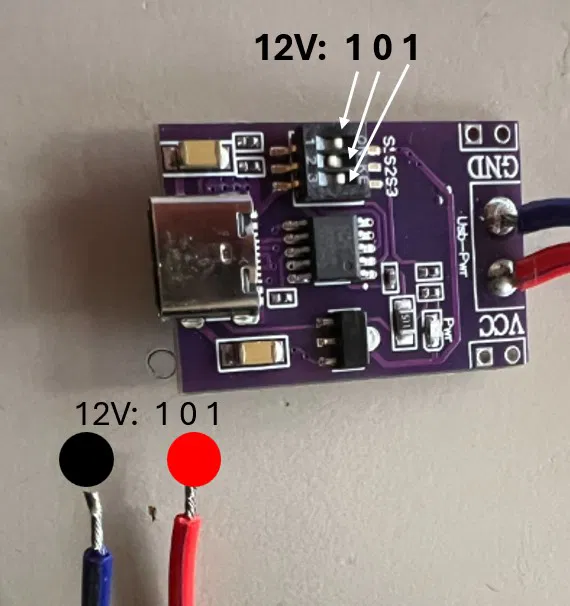

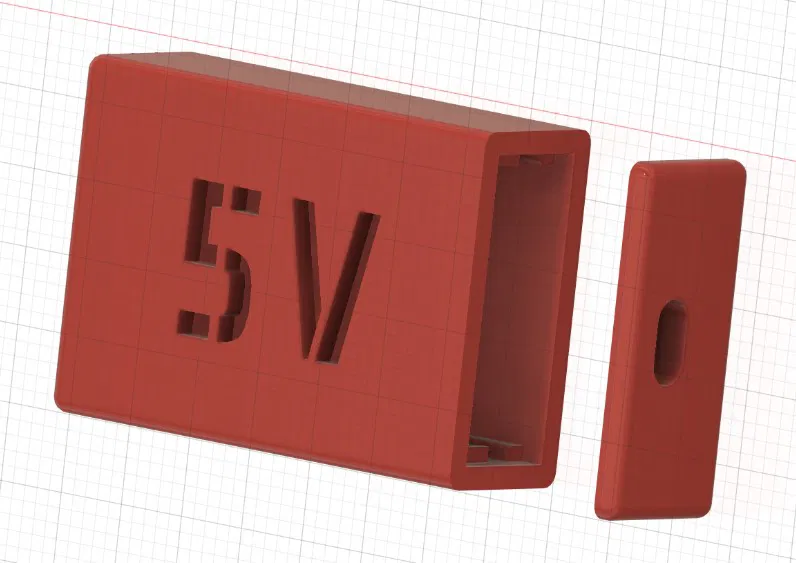

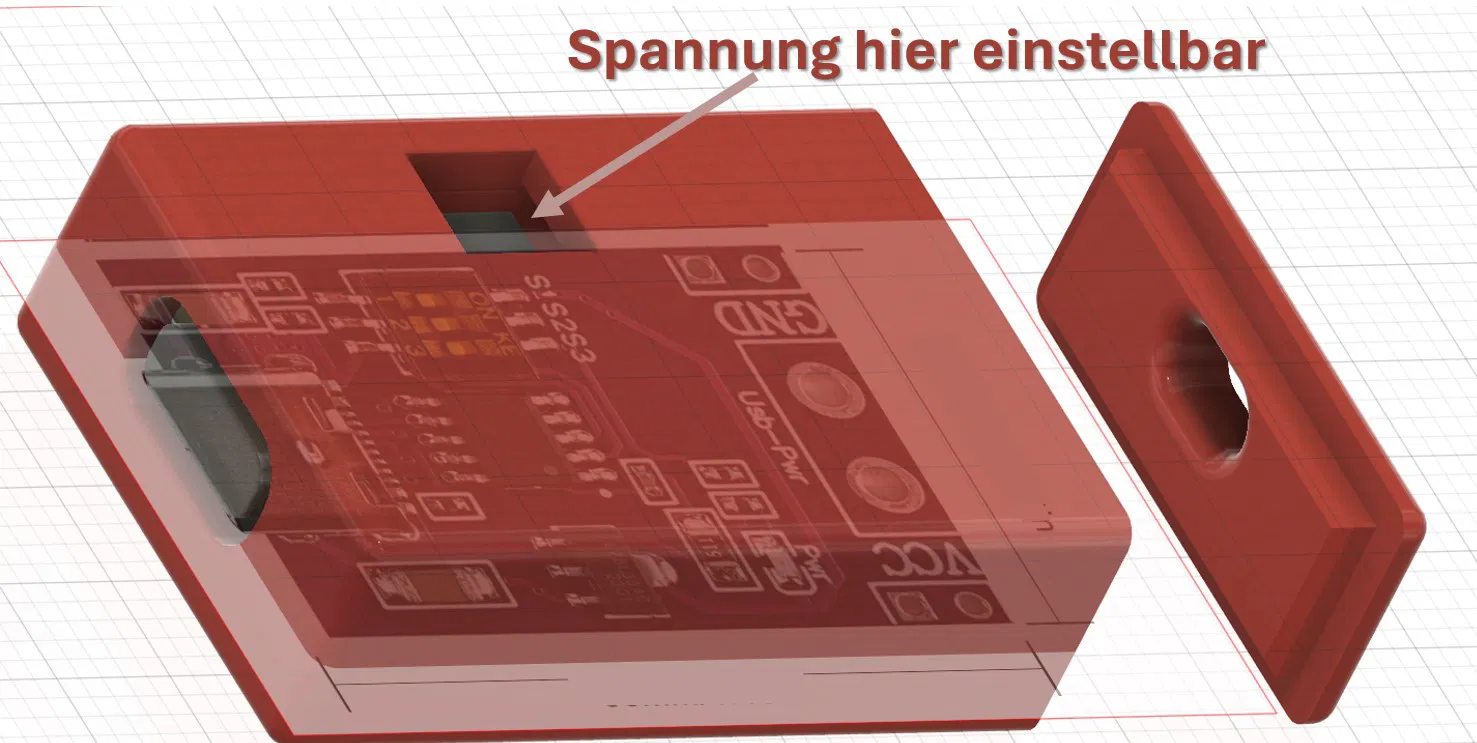

Chắc hẳn ai trong chúng ta cũng từng thử dùng sợi cáp USB-C cắt sẵn hoặc adapter 2 dây đơn giản để cấp nguồn cho đèn xe đạp hay thiết bị điện nào đó, nhưng kết quả là cục sạc dự phòng không chịu "lên điện" hoặc củ sạc USB-C chẳng thấy nguồn ra. Lý do rất đơn giản: Cáp USB-C không chỉ truyền điện (GND và VCC) mà còn truyền dữ liệu. Các củ sạc và sạc dự phòng hiện đại cần tín hiệu thông qua hai dây dữ liệu để nhận diện thiết bị tiêu thụ. Nếu cắt bỏ dây dữ liệu (D+ và D-), nguồn sẽ từ chối cấp điện. Để giải quyết, chúng ta cần một thiết bị gọi là USB-C Trigger Adapter. Nó cho phép truyền dòng điện đi qua mà không thay đổi, đồng thời tạo ra các tín hiệu trên dây dữ liệu để báo cho nguồn cấp biết mức điện áp cần thiết. Bạn chỉ cần điều chỉnh các công tắc gạt (DIP switch) để chọn mức 5V, 9V, 12V, 15V hoặc 20V. > LƯU Ý: Đây không phải là bộ chuyển đổi điện áp (converter), nó chỉ có thể xuất ra mức điện áp mà nguồn cấp hỗ trợ. Nếu bạn chọn mức điện áp không khớp với khả năng của củ sạc, thiết bị sẽ không hoạt động. #### Cách chỉnh điện áp Ví dụ dưới đây minh họa cách chỉnh 5V. Trước khi gạt công tắc, bạn cần tháo lớp màng mỏng bảo vệ, hơi tỉ mẩn một chút nhé. Có một bản thiết kế vỏ hộp đa năng không ghi chú, với thiết kế cửa sổ ngay trên hàng công tắc DIP để bạn dễ dàng thay đổi mức điện áp khi cần. Bảng tra cứu công tắc: | | S1 | S2 | S3 | | :--- | :--- | :--- | :--- | | 5 Volt | on | on | off | | 9 Volt | on | on | on | | 12 Volt | on | off | on | | 15 Volt | off | off | on | | 20 Volt | off | on | on | Vỏ hộp ở trên đang được set ở 12V. Tôi cũng có thêm 5 phiên bản vỏ hộp tùy chọn với mức điện áp được "khắc" sẵn lên vỏ để tiện phân biệt nếu bạn dùng nhiều adapter cho các thiết bị khác nhau. #### Sử dụng với củ sạc Raspberry PI gốc Củ sạc USB-C này rất thông minh, sau khi trao đổi với thiết bị PD, nó có thể xuất ra các mức 5.1V/5A, 9V/3A, 12V/2.25A hoặc 15V/1.8A, cực kỳ phù hợp với adapter này. Tuy nhiên, hãy cẩn thận: nếu gạt sai công tắc DIP, thiết bị của bạn có thể bị hỏng. Tôi khuyên bạn nên dán nhãn ghi rõ mức điện áp lên vỏ hộp để tránh nhầm lẫn. > Tôi có tham gia chương trình Amazon Partner, vì vậy nếu các bạn ủng hộ qua link sản phẩm, tôi sẽ nhận được một phần hoa hồng nhỏ. Cảm ơn các bạn rất nhiều! Ủng hộ tôi bằng một ly cà phê tại đây: https://ko-fi.com/peopleware
