Cầu cạn DIY cho hệ ray KATO Unitrack, bộ chuyển ray và tín hiệu (tỷ lệ N)

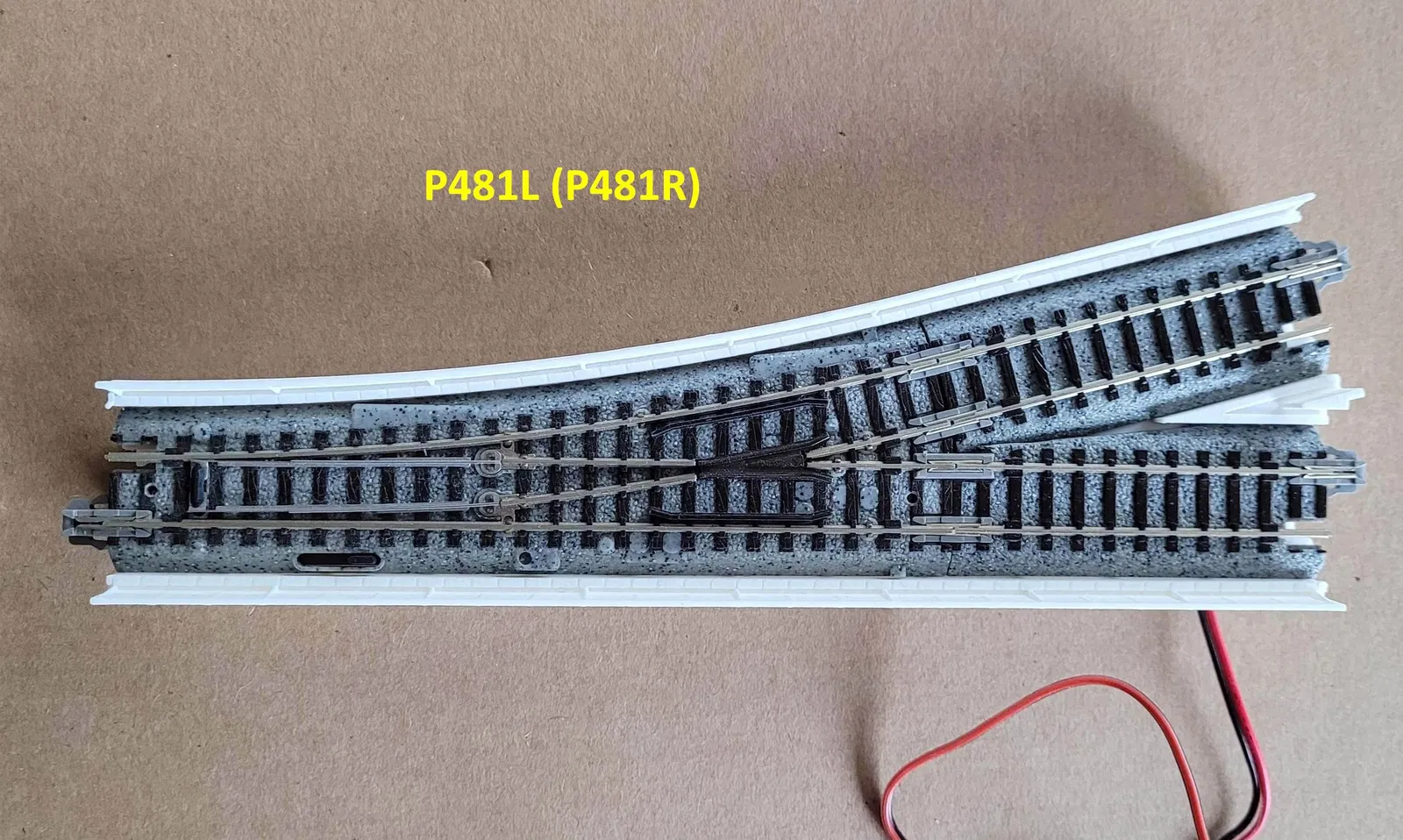

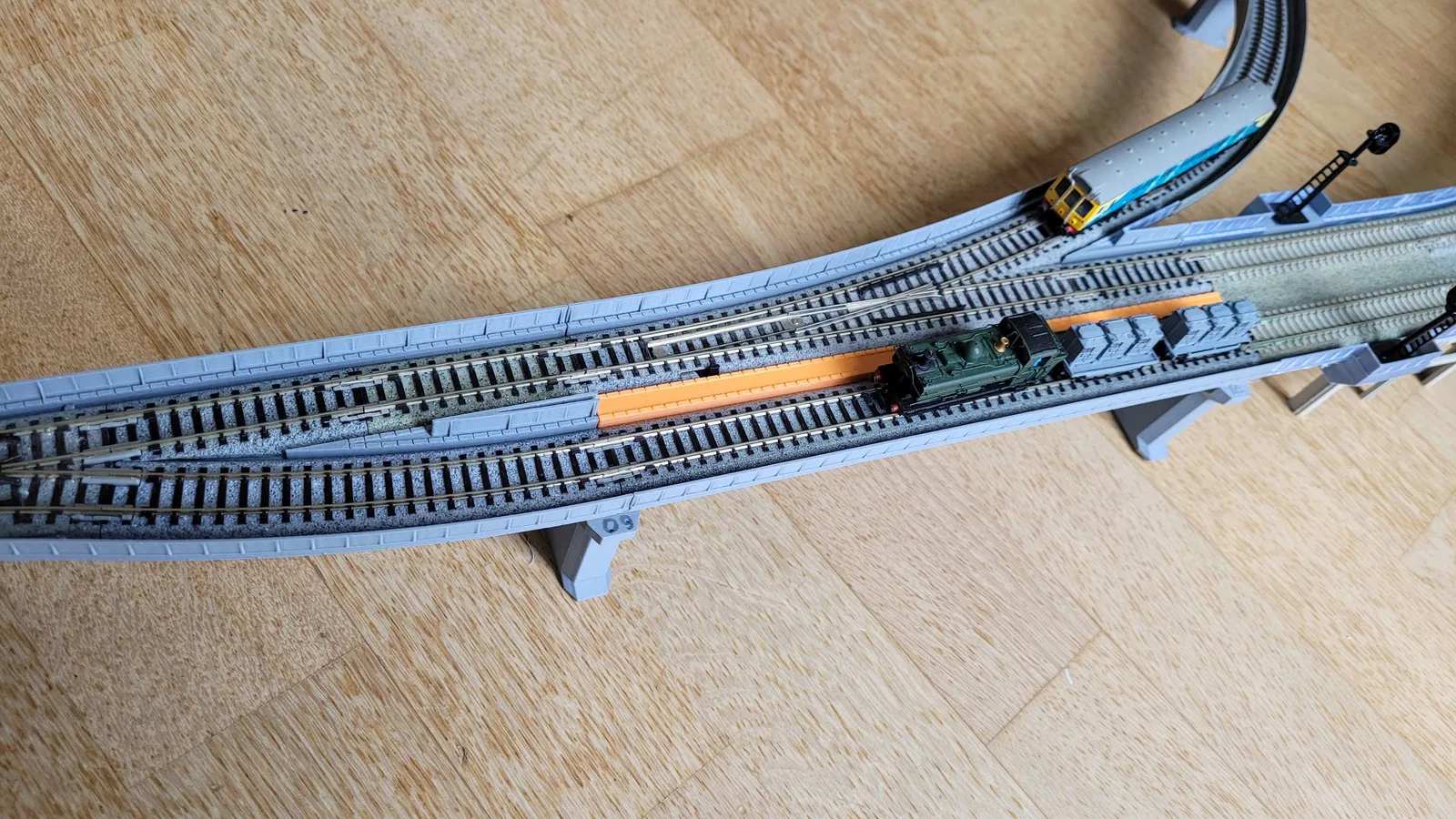

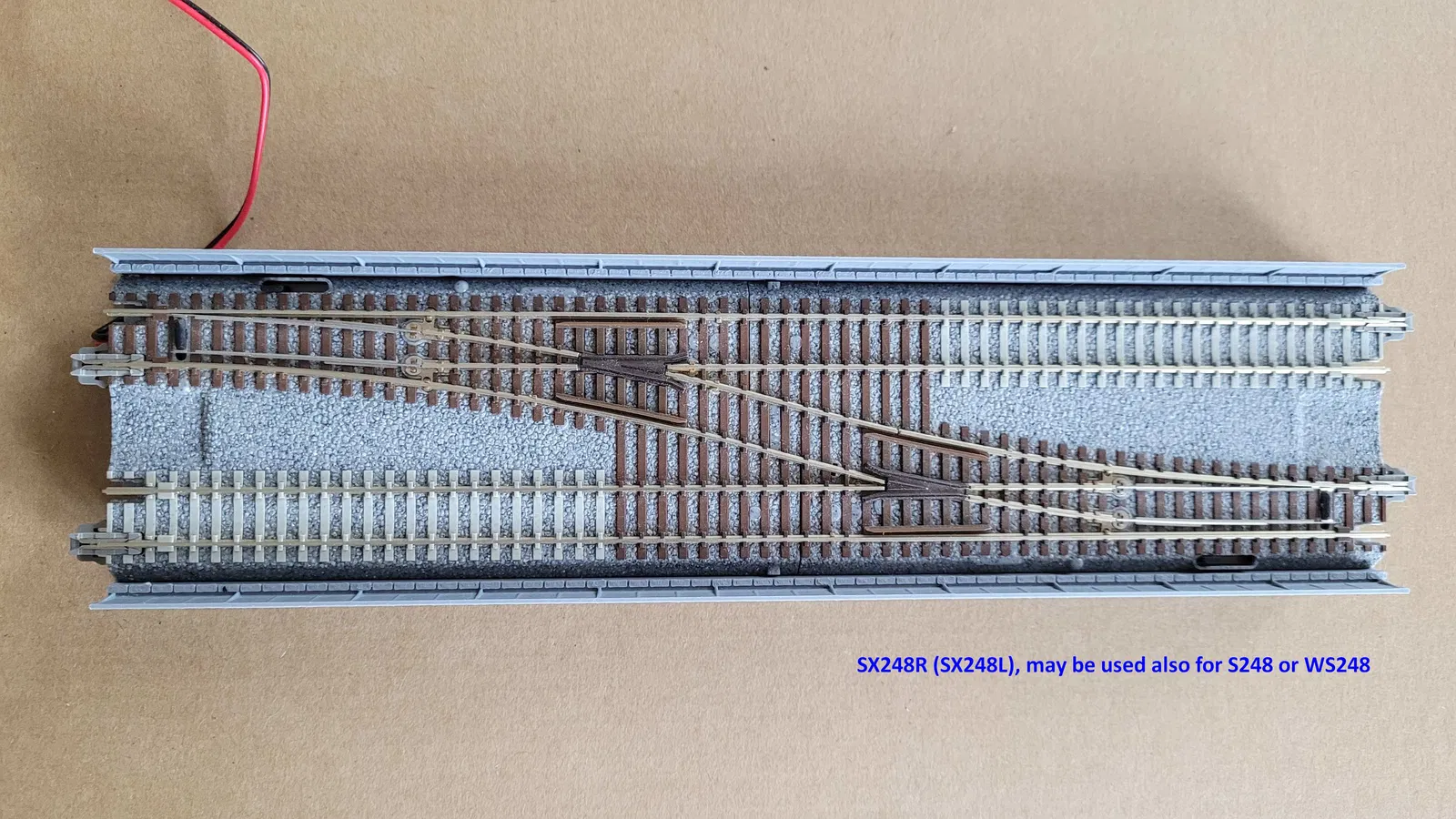

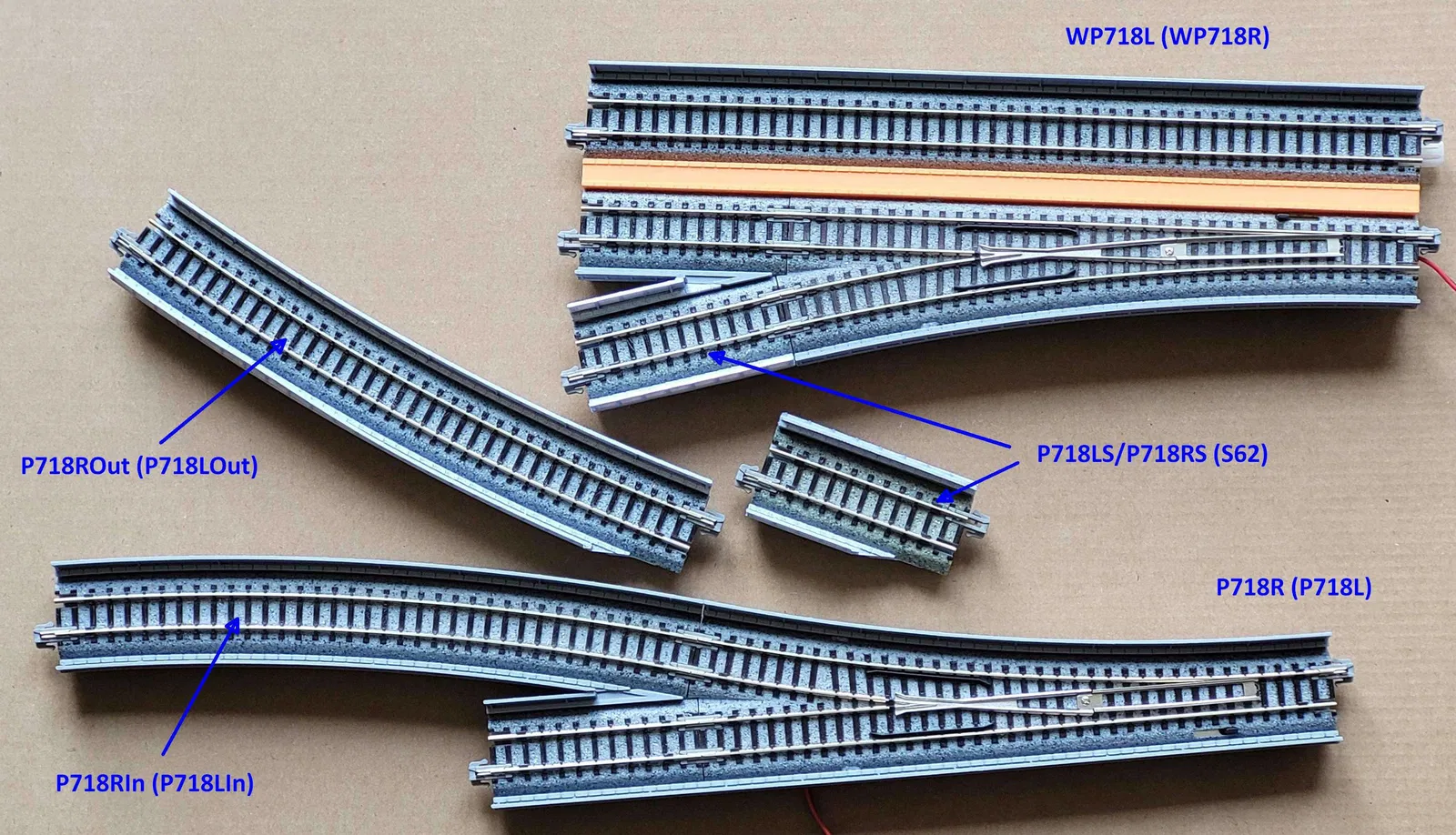

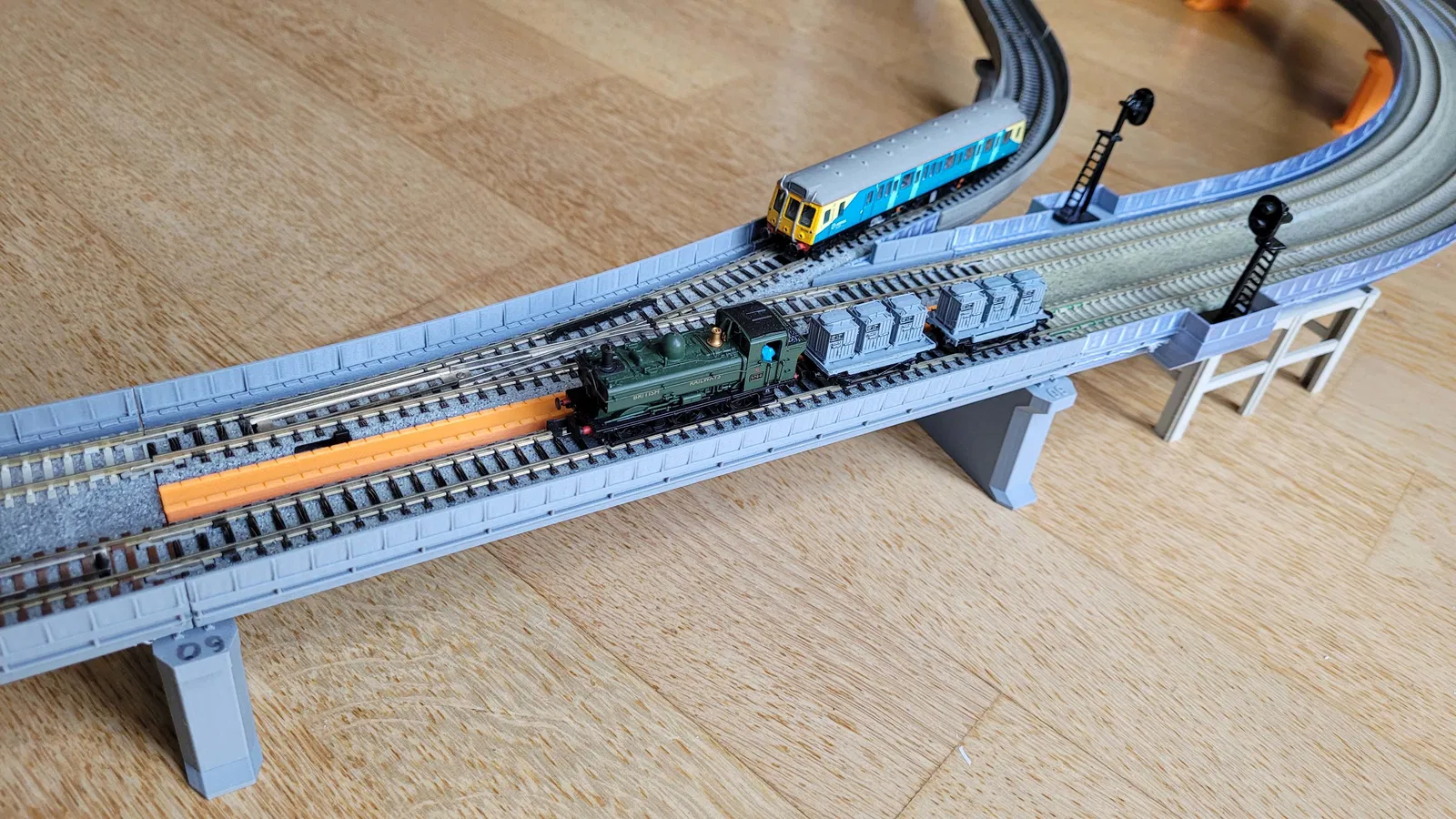

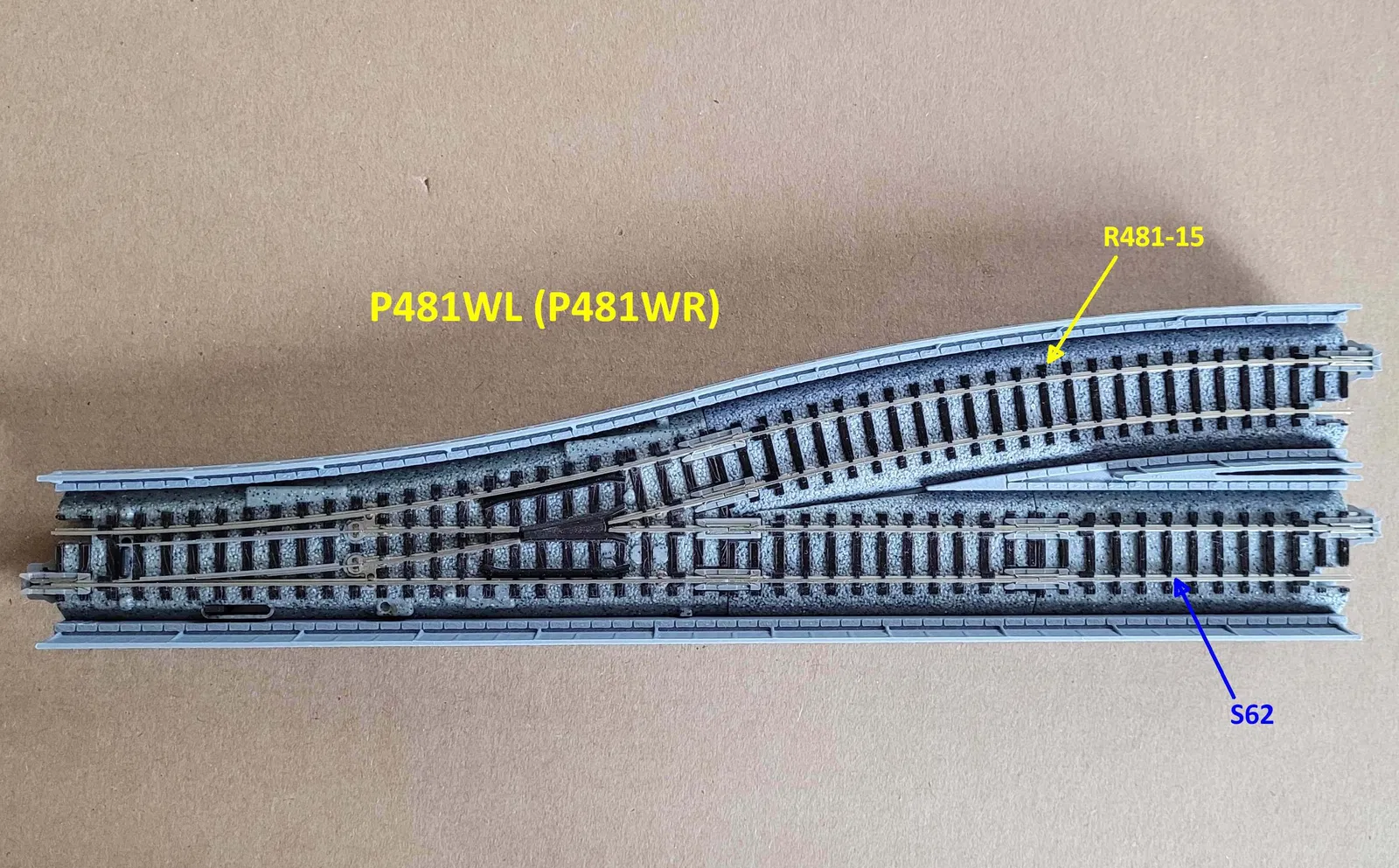

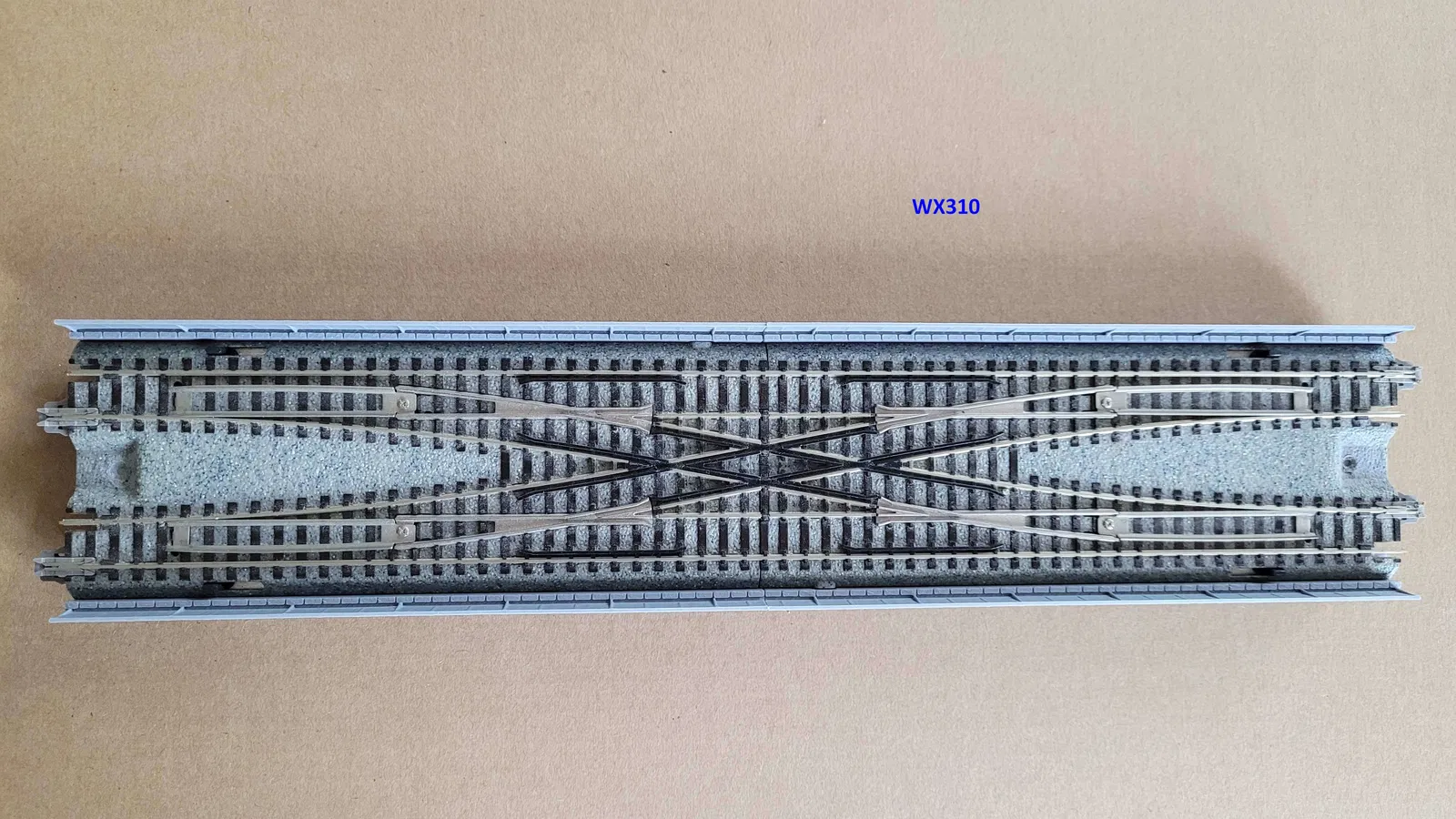

Đã đến lúc mở rộng hệ thống cầu cạn DIY cho các bộ chuyển ray (points/switches) và thêm các tín hiệu DIY rồi! Xem hình ảnh để biết thêm chi tiết.

Đây là lúc mà ưu điểm của việc có thể đi dây cáp bên trong cầu cạn DIY cho hệ ray Kato Unitrack thực sự phát huy tác dụng. Để biết thêm về các đoạn cầu cạn và trụ cầu, các bạn hãy xem các mẫu thiết kế trước của mình nhé.

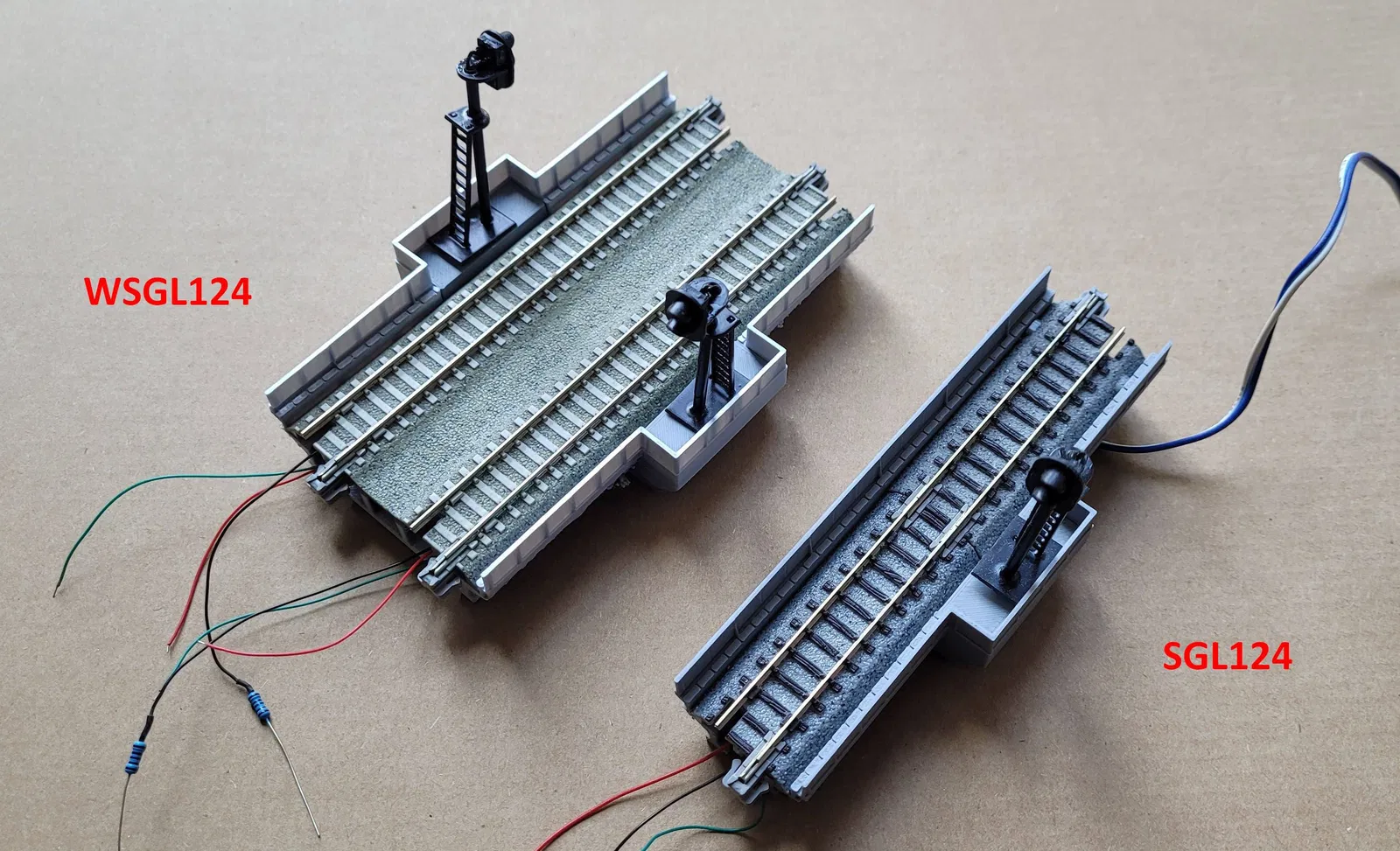

Các đoạn cầu cạn lắp tín hiệu này không tương thích với tín hiệu tự động (20-605-1) của Kato vì chúng được thiết kế để lắp vừa các loại tín hiệu đường sắt thông thường từ các nhà cung cấp khác. Với tín hiệu của Kato, các bạn vui lòng sử dụng đoạn cầu cạn nguyên bản 20-421.

Tất cả các chi tiết đều in trực tiếp trên mặt bàn in mà không cần support, dùng nozzle 0.4mm, nhưng cần để layer height rất mảnh là 0.08mm để tạo các phần overhang. Những món lớn có tích hợp sẵn bè (raft) để đảm bảo chất lượng in ở các góc cạnh (mình dùng Bambu X1C, nhiệt độ bàn in thường không đủ ở các mép nên cần có raft để chống cong vênh). Raft có thể dễ dàng tách bỏ sau khi in bằng dao bén.

Hy vọng các bạn sẽ thích những khả năng mở rộng này để tạo ra các hệ thống cầu cạn với bộ đường ray tuyệt vời của KATO. Chúc các bạn in vui vẻ và có những trải nghiệm thú vị với mô hình đường sắt của mình!

Lưu ý:
KATO Unitrack là lựa chọn số một và duy nhất cho các mô hình di động tỷ lệ N và là một trong những hệ thống đường ray tốt nhất nói chung:

https://unitrack.katomodels.com/what_is_uni_track

Tuy nhiên, “Kato” và “Unitrack” là thương hiệu của K.K. Sekisui Kinzoku, Nhật Bản và chỉ được sử dụng ở đây với mục đích tham chiếu. Thiết kế này không được hỗ trợ hay ủy quyền bởi chủ sở hữu thương hiệu kể trên.

Vui lòng lưu ý về bản quyền:
Thiết kế của mình được xuất bản theo giấy phép CC BY-NC-SA, nghĩa là các bạn có thể thoải mái sử dụng mô hình này cho các mục đích phi thương mại và có thể tự do chỉnh sửa, miễn là ghi rõ nguồn và chia sẻ theo cùng điều khoản Creative Commons. Nếu có thắc mắc gì, cứ thoải mái liên hệ với mình nhé.
