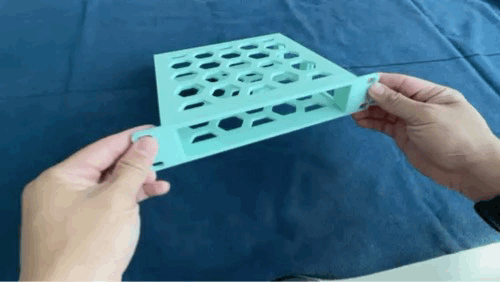

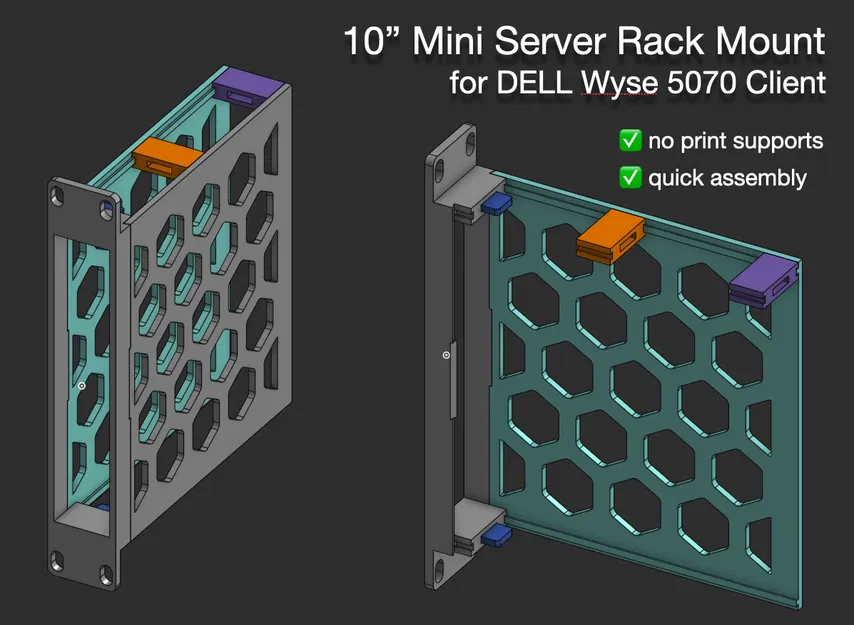

Khung Rack Mount 10" tùy chỉnh cho DELL Wyse 5070

🧾 Danh sách vật liệu (BOM):

• LINH KIỆN CHÍNH

  • Mặt trước (1 cái)
  • Tấm lục giác - Hex panel (2 cái)
  • Thanh đỡ cột giữa (2 cái)
  • Thanh đỡ cột cuối (2 cái)

• LINH KIỆN TÙY CHỌN

  • Thanh đỡ cột bổ sung
  • Chốt dài (Dowel)
  • Chốt ngắn (Dowel)

🖨 Gợi ý và lưu ý khi in:

• Chất liệu: PETG, ABS (mình dùng PETG)
• Infill: 20% đến 30% | Kiểu Gyroid
• Vách (Perimeters): 4-5 lớp (mình dùng 5)
• Lớp bề mặt (Solid Layers): 6 lớp cho cả mặt trên và dưới
• Support: Không cần thiết
• Hướng in: Như hình bên dưới…

🔧 Hướng dẫn lắp ráp:

• Trượt 2 tấm lục giác dọc theo thanh ray dẫn hướng trên mặt trước. Các chi tiết này cần khít nhau. 👆 MẸO: Nếu thấy quá chặt, hãy dùng một thanh gỗ nhỏ gõ nhẹ nhiều lần để đẩy nó vào. Hãy gõ đều và luân phiên cả hai bên, thật nhẹ nhàng và kiên nhẫn nhé.

• Trượt 4 miếng thanh đỡ cột dọc theo thanh ray của tấm lục giác; mỗi bên 2 miếng. Các miếng cuối cũng cần phải lắp thật khít. 👆 MẸO: Nếu quá chặt, cứ dùng thanh gỗ gõ nhẹ là được.

• Tùy chọn: trượt các chốt (dowel) vào khe để tăng cường độ cứng cáp cho cấu trúc. Bạn có thể chọn loại chốt ngắn hoặc chốt dài. ❗LƯU Ý: Chốt ngắn có thể nằm ẩn bên trong khe nhưng sẽ rất khó lấy ra sau này. 👆 MẸO: Nếu quá chặt, dùng thanh gỗ gõ nhẹ vào nhé.

• Tùy chọn: thêm các thanh đỡ cột phụ nếu cần để gia cố toàn bộ khung. 👆 MẸO: Nếu quá chặt, cứ dùng thanh gỗ gõ nhẹ.

⚙ Nếu bạn cần tháo dỡ:

• Giữ chặt mặt trên trong khi dùng thanh gỗ gõ nhẹ vào thanh đỡ cột cho đến khi nó trượt ra ngoài.

• Nhấc tấm lục giác lên trong khi gõ nhẹ mặt trước ra cho đến khi các mảnh tách rời.

Cảm ơn các bạn!

Nếu bạn thấy hữu ích và muốn ủng hộ dự án của mình, điều đó thực sự rất có ý nghĩa. Sự hỗ trợ của bạn giúp mình có thêm động lực để tiếp tục sáng tạo, sửa chữa và chia sẻ những món đồ tâm huyết—không áp lực, chỉ là sự biết ơn. Cảm ơn vì đã ở đây.
