ZX Mechtrum DLX - Phiên bản cải tiến cho ZX Spectrum

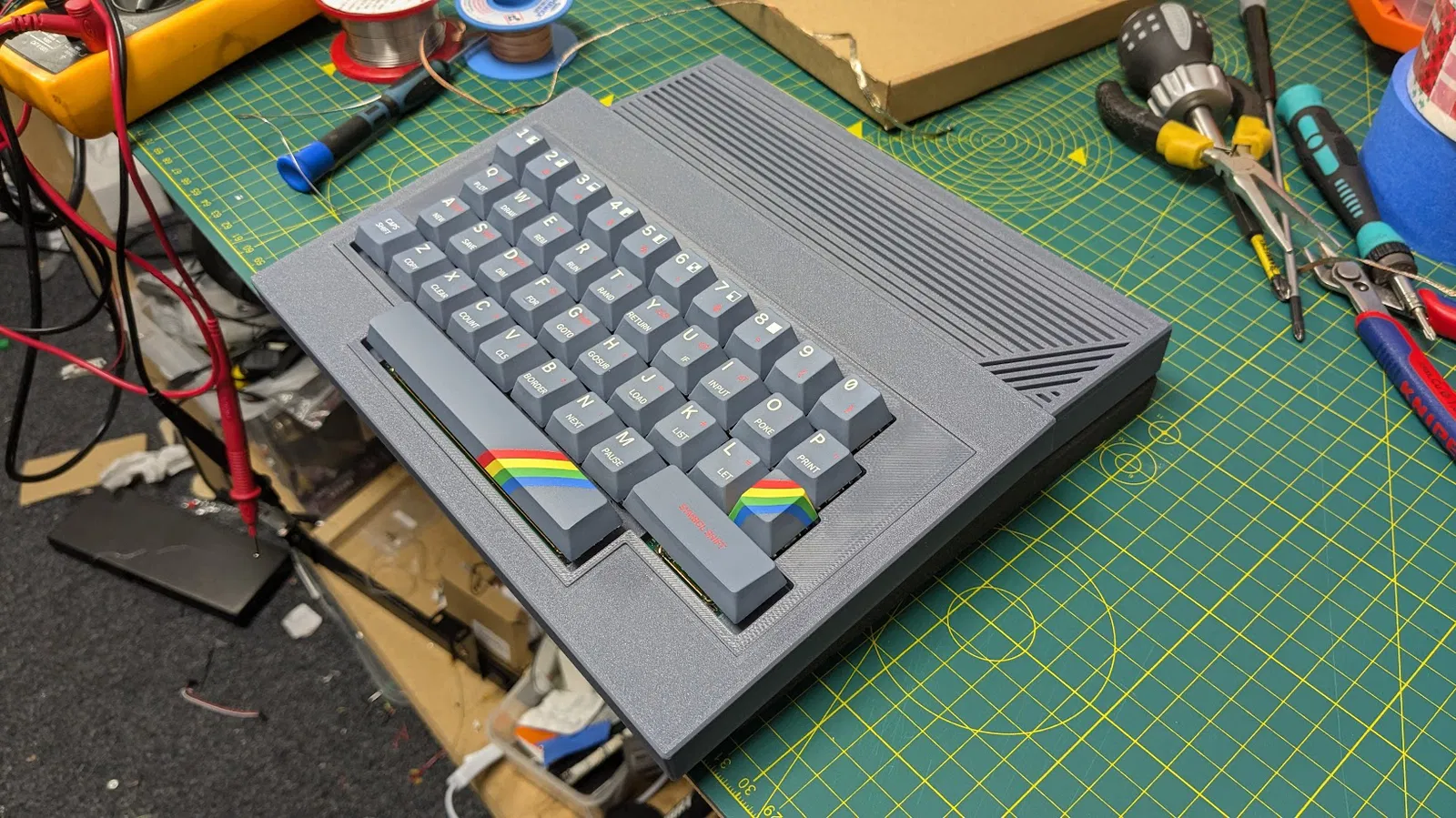

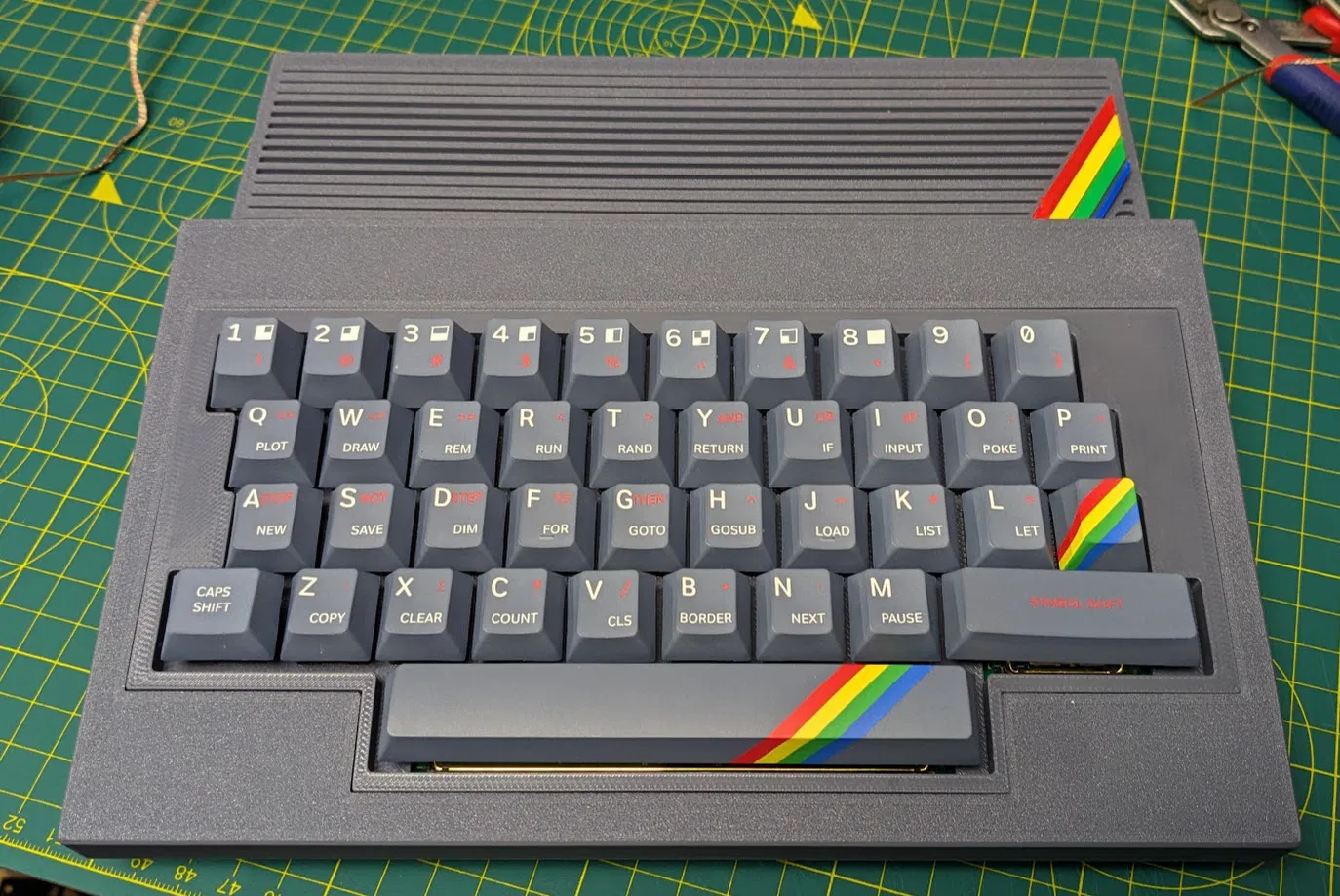

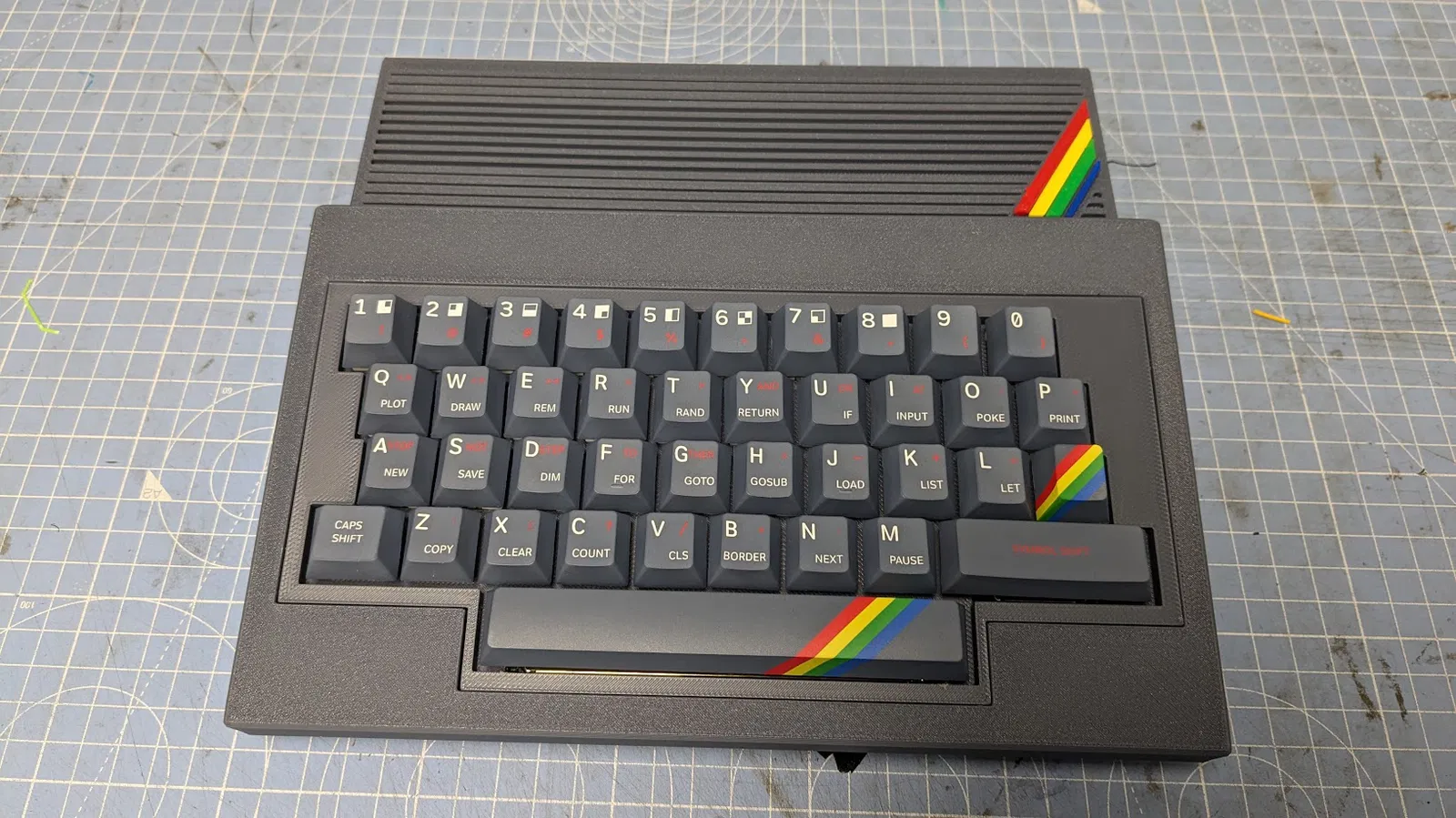

Đây là phiên bản cải tiến của Mechtrum ZX Spectrum sử dụng bàn phím cơ.

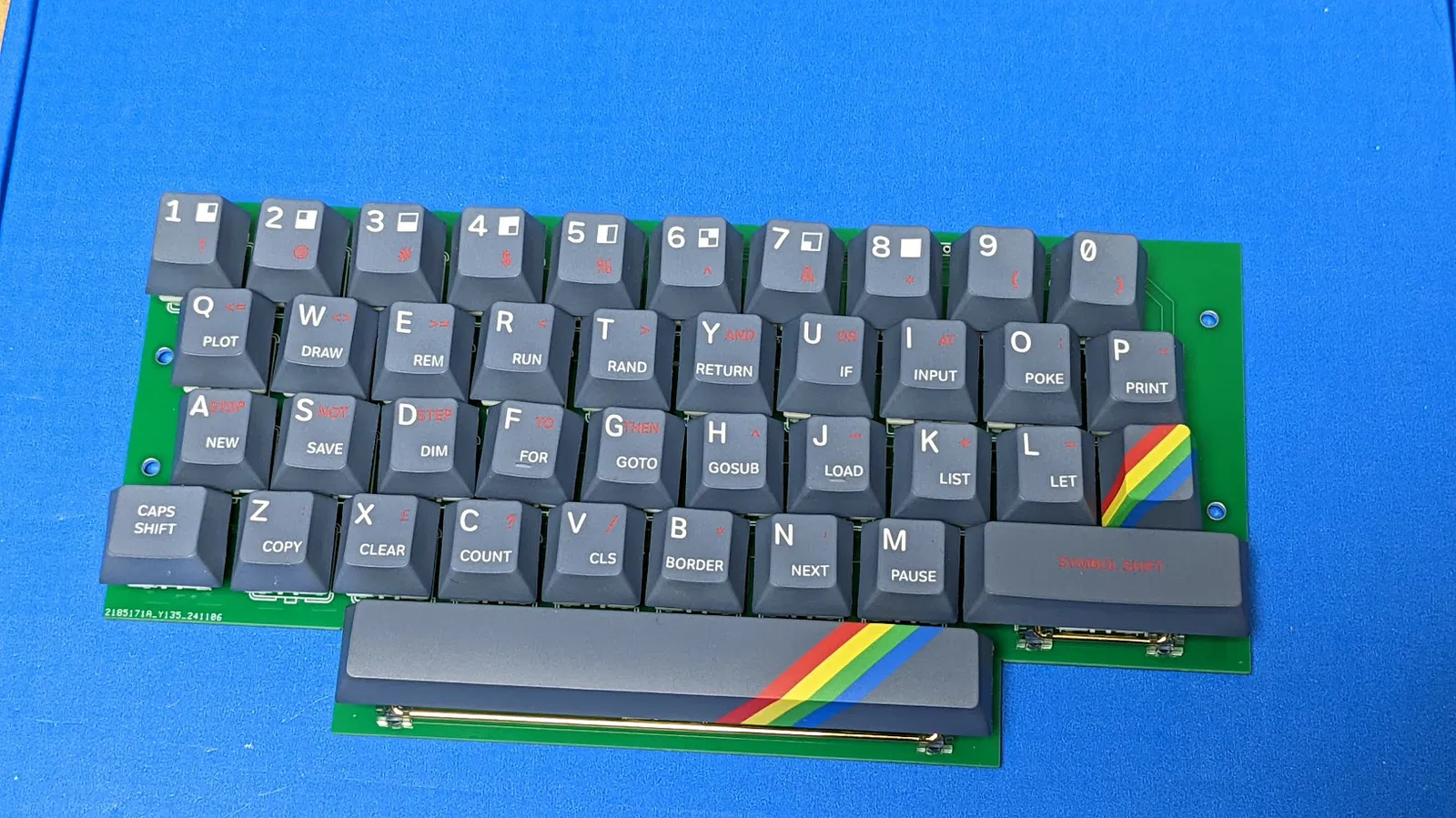

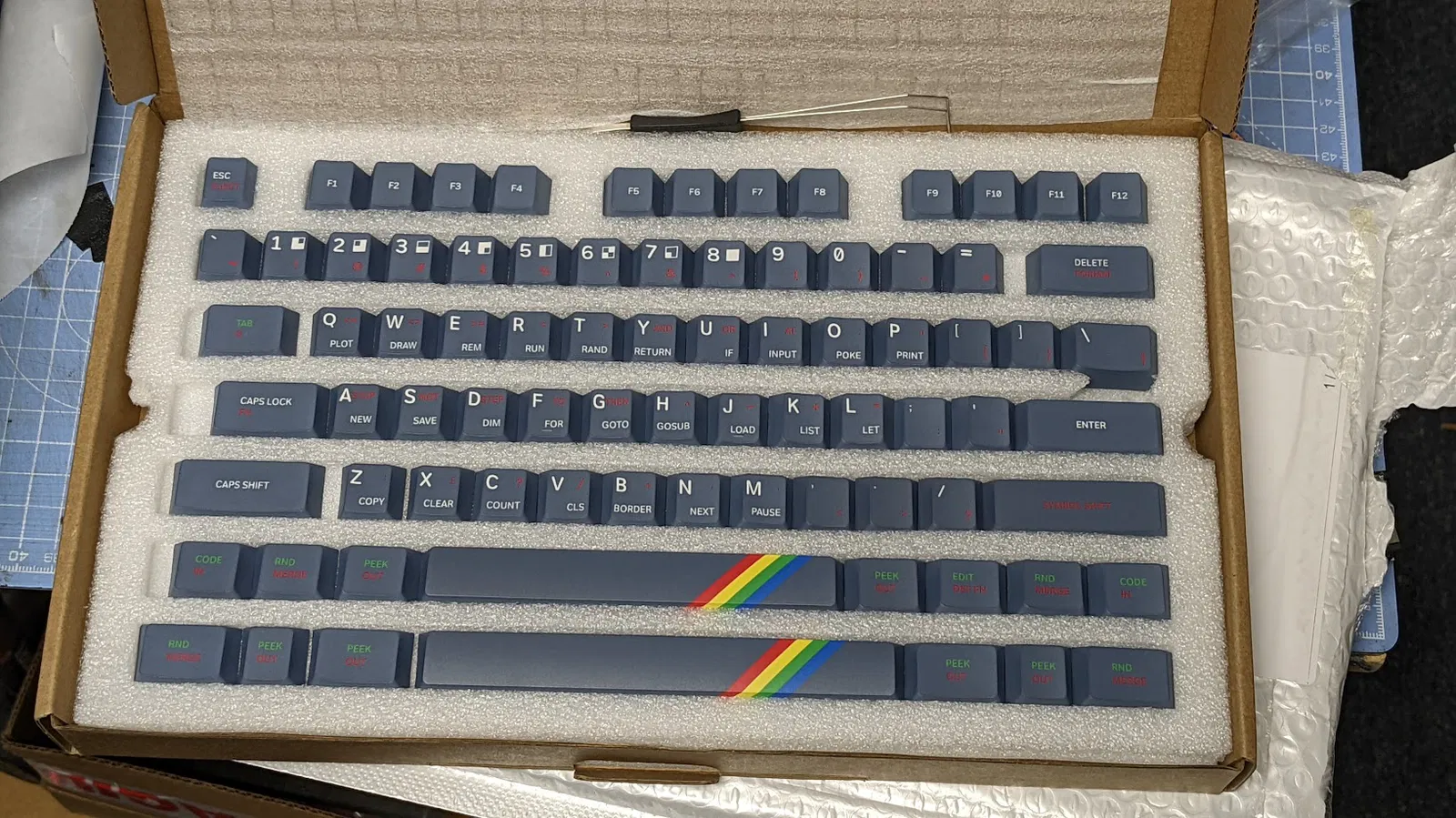

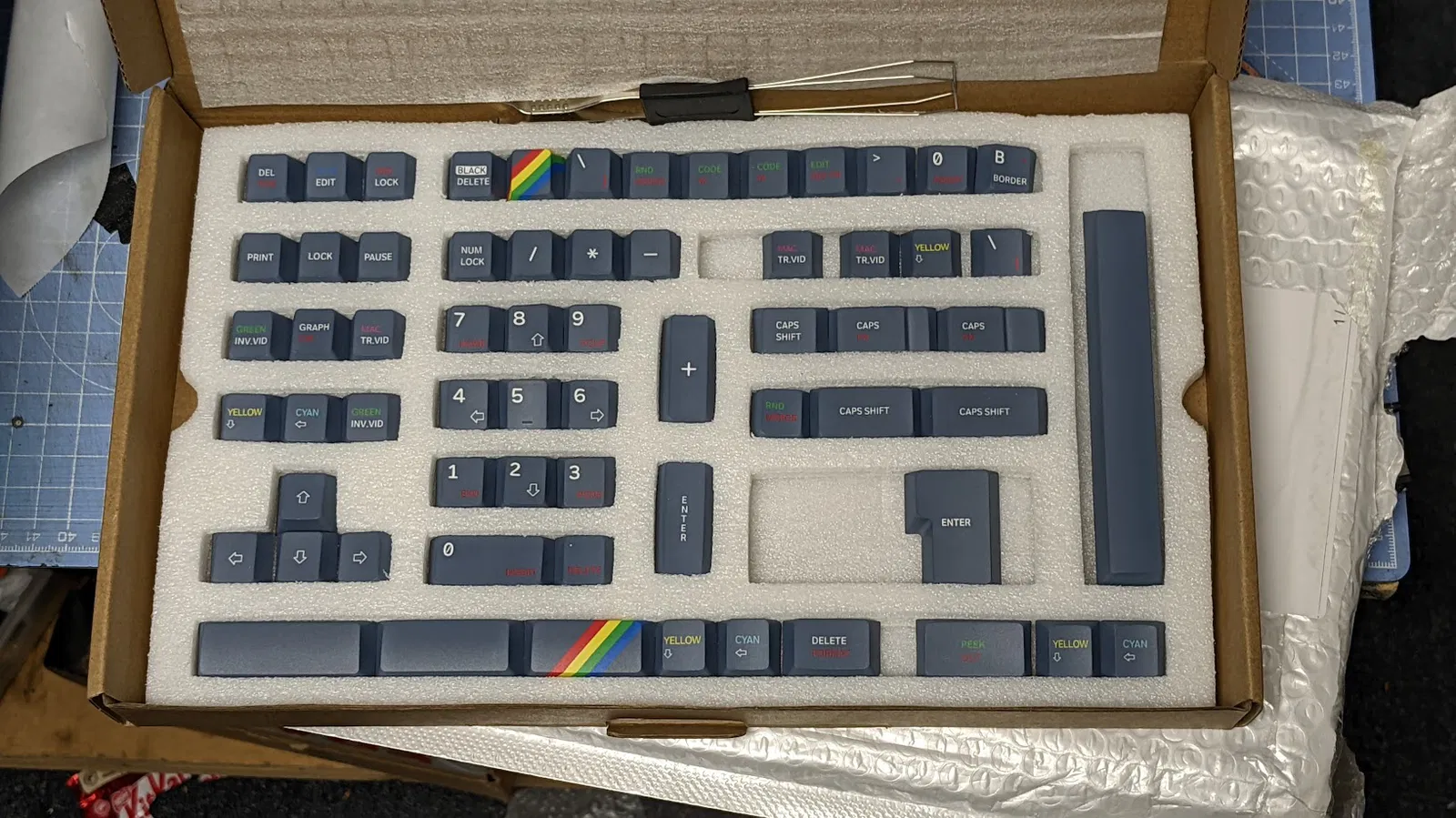

Tôi đã thiết kế một bo mạch bàn phím (PCB) mới để tương thích với các phím Wraith Keycaps mua từ Aliexpress:

https://www.aliexpress.com/item/1005006004732837.html?spm=a2g0o.order_list.order_list_main.5.39191802M7KQt1

Thiết kế này hỗ trợ PCB nguyên bản 48K Spectrum và các bo mạch Harlequin hiện đại.

PCB bàn phím mới:

https://www.pcbway.com/project/shareproject/ZX_Spectrum_48k_Mechtrum_Keyboard_with_space_bar_9eb1928d.html

Đây là các đầu nối PCB bàn phím mỏng để thay thế cho màng phím cũ:

Loại 8 chân:

https://www.pcbway.com/project/shareproject/ZX_Spectrum_keyboard_edge_connector_5_way_452eb7b7.html

Loại 5 chân:

https://www.pcbway.com/project/shareproject/ZX_Spectrum_keyboard_edge_connector_2e6dd9f3.html

Bạn cũng sẽ cần kết nối từ PCB bàn phím chính sang các bo nhỏ hơn, tôi đã sử dụng cáp dẹt TE Connectivity FLEX CABLE:

Loại 5 chân: A9AAT-0504F

Loại 8 chân: A9AAT-0804F

(có thể tìm mua từ Digikey).

Các ốc vít được sử dụng là loại ốc tự ren M3.
