Đế gắn cảm biến hết nhựa mới cho Elegoo Centauri Carbon

Tổng quan:

Sau khi tải xuống và chỉnh sửa nhẹ một nắp cảm biến hết nhựa (run out sensor) của tác giả khác (xem các mô hình khác của tôi), tôi đã quyết định tự thiết kế phiên bản riêng. Vì thiết kế nắp cũ dạng kẹp nên đôi khi không được chắc chắn.

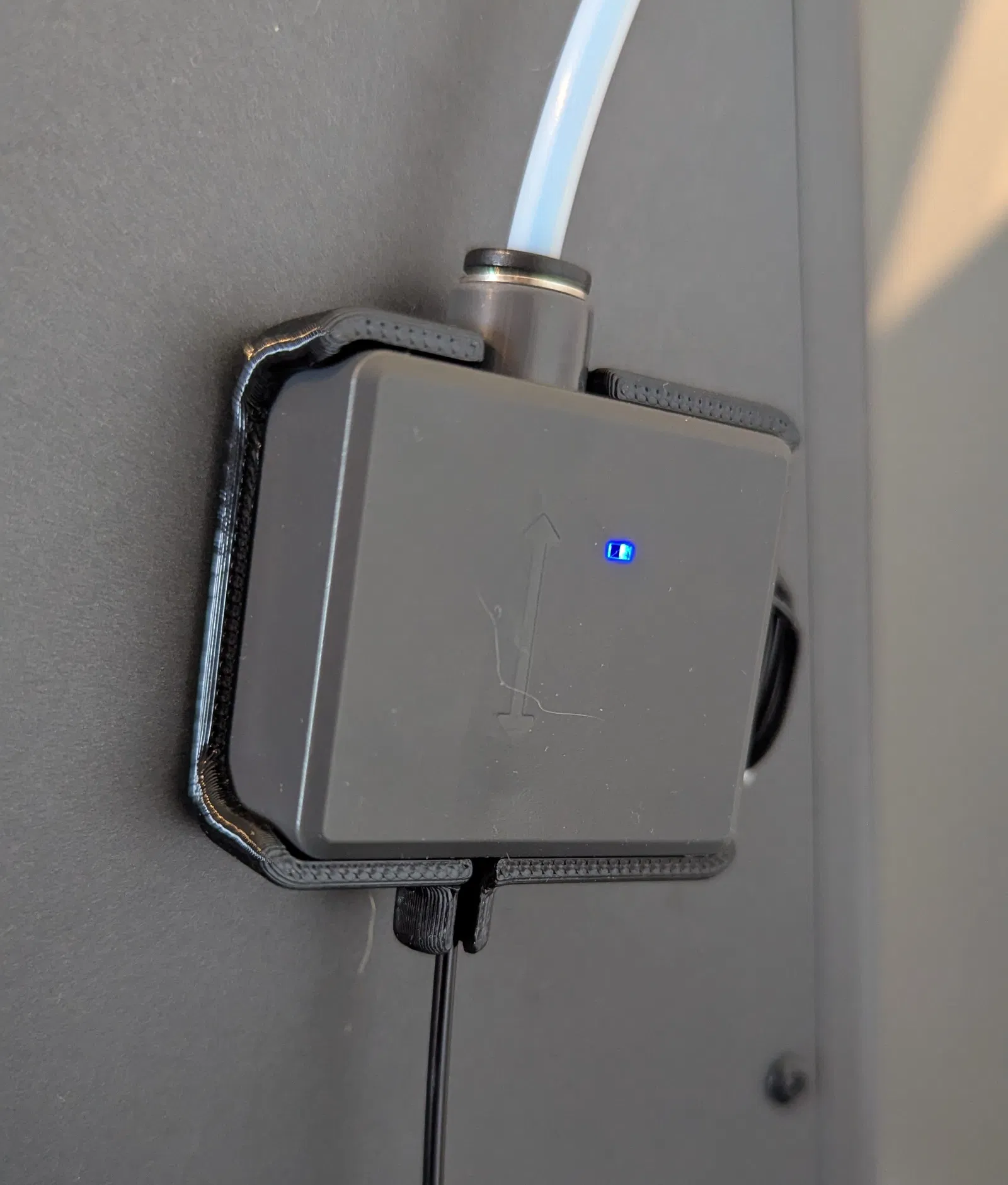

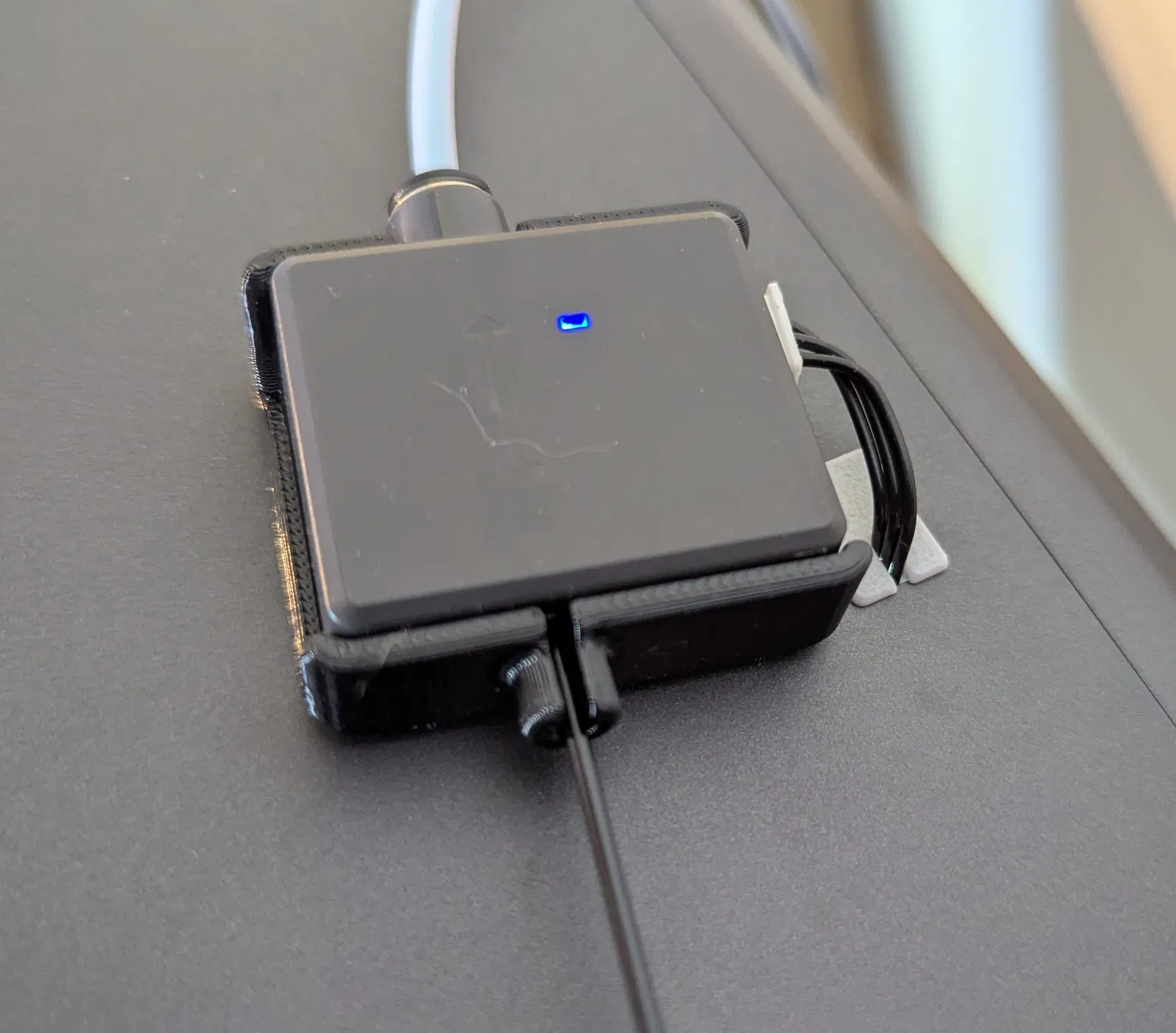

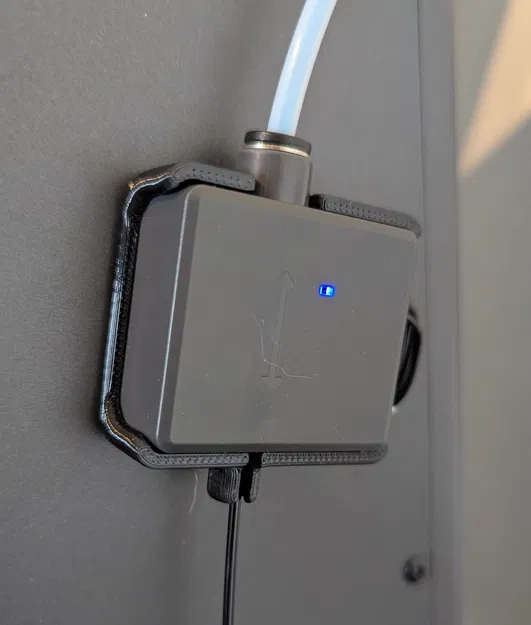

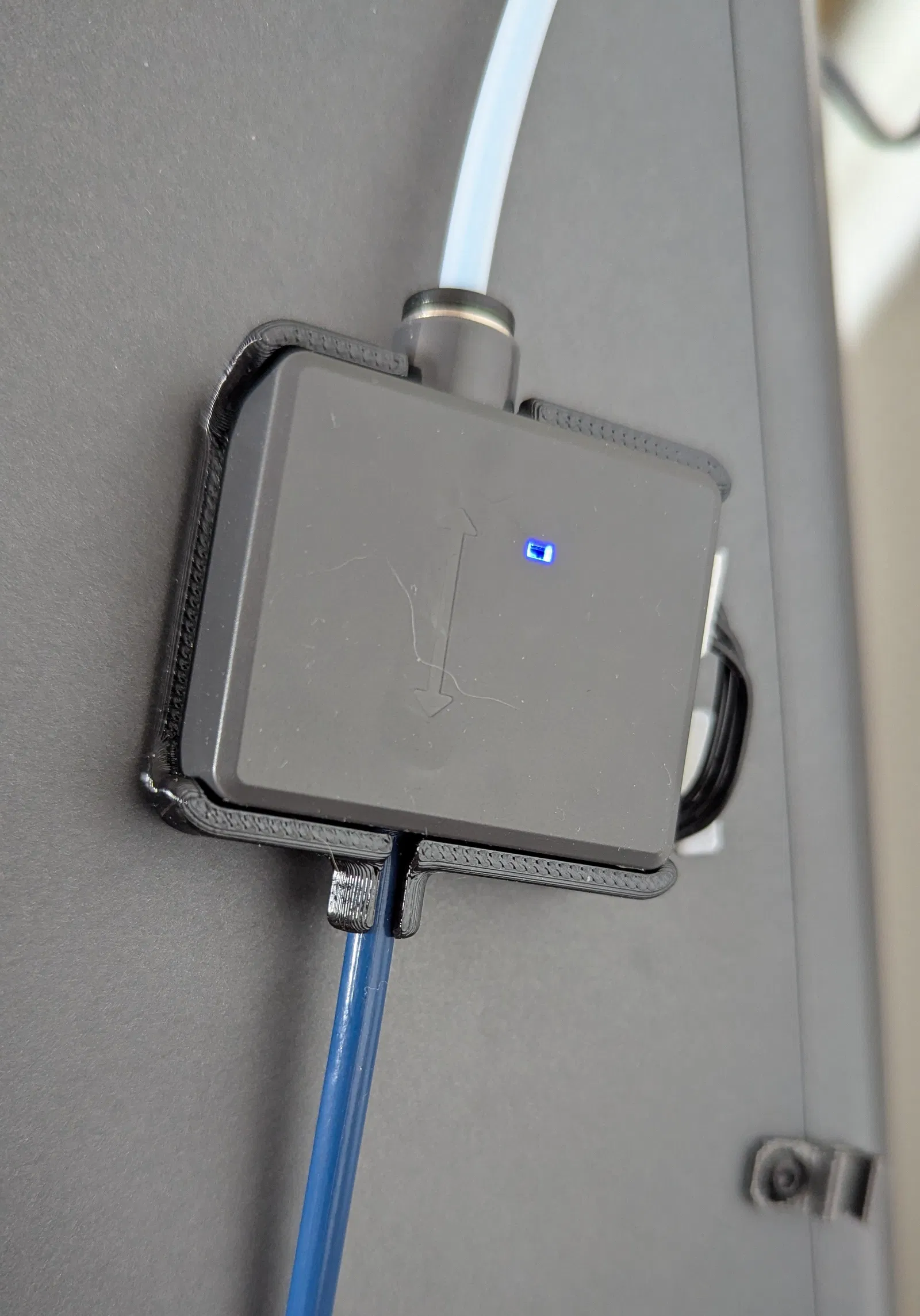

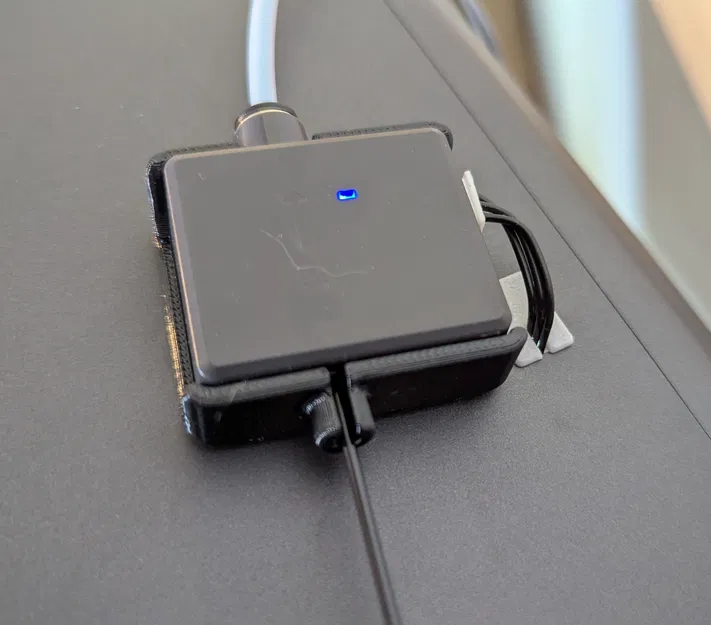

Tôi muốn một bộ cố định an toàn hơn, vì vậy tôi đã sao chép phần đế gốc và thêm các cạnh để gắn ống PTFE (4mm) vào phía đầu vào. Điều này cho phép bạn lắp cuộn nhựa ở vị trí từ xa.

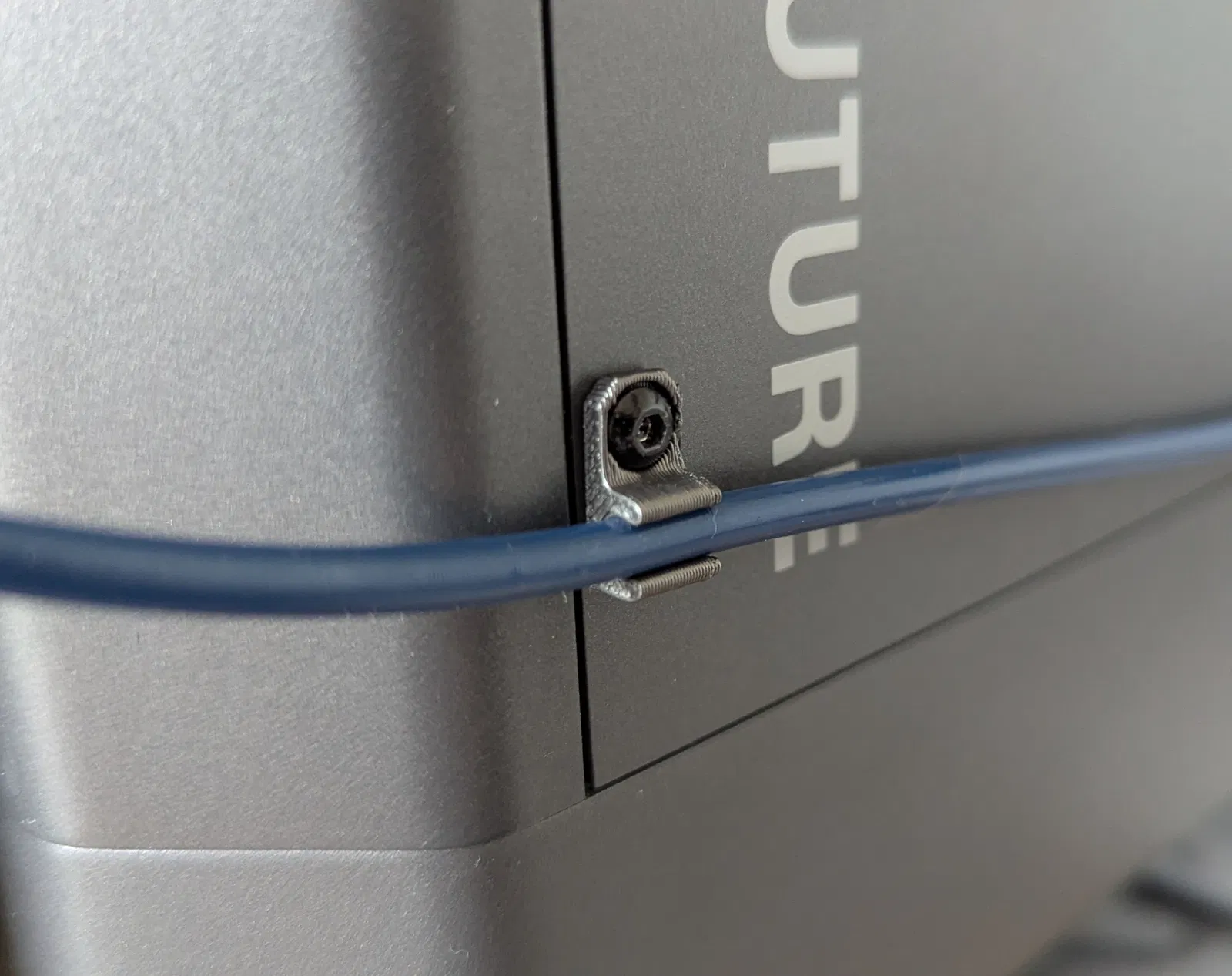

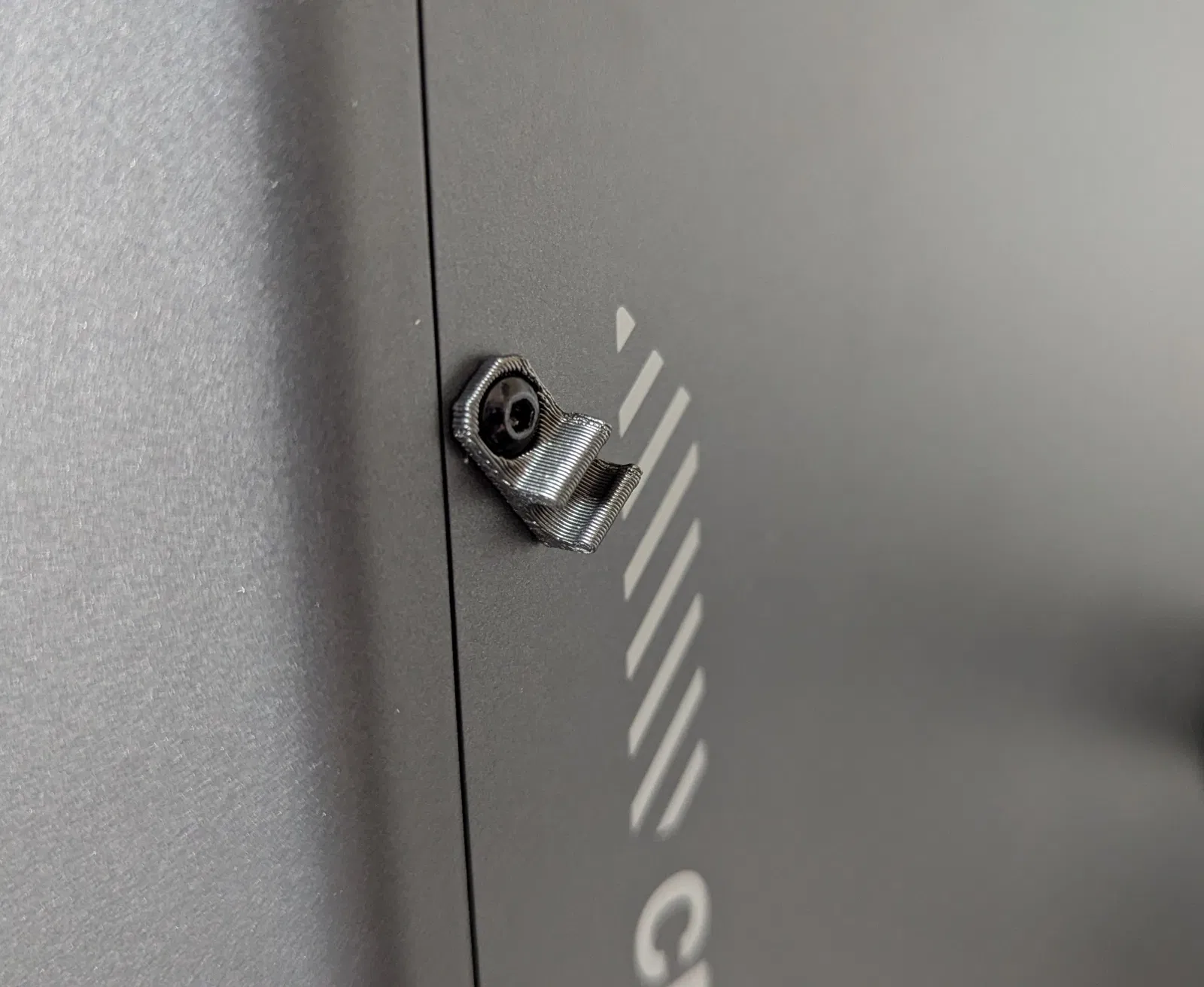

Tôi cũng đã bao gồm một vài chiếc kẹp có thể sử dụng các ốc vít M3 từ tấm ốp bên hông nguyên bản.

Tất cả được in bằng nhựa Tinmorry PETG màu Đen và Metallic Space Grey.

Tôi đang phát triển một giá đỡ cuộn nhựa (Spool Roller) có thể gắn trên bàn hoặc treo tường.

Hướng dẫn lắp đặt:

Để lắp đặt, hãy di chuyển bàn in ra xa để lấy không gian thao tác (nhớ ngắt nguồn điện chính) và tháo 2 ốc vít bên trong máy dùng để cố định cảm biến hết nhựa. Hãy giữ nhẹ cảm biến từ phía ngoài để tránh đế gốc bị rơi ra ngoài. Sau khi tháo ốc, cẩn thận di chuyển cảm biến ra xa máy để lộ phần đế (phần này có thể bị rơi ra), hãy đảm bảo tất cả các linh kiện bên trong vẫn nằm đúng vị trí.

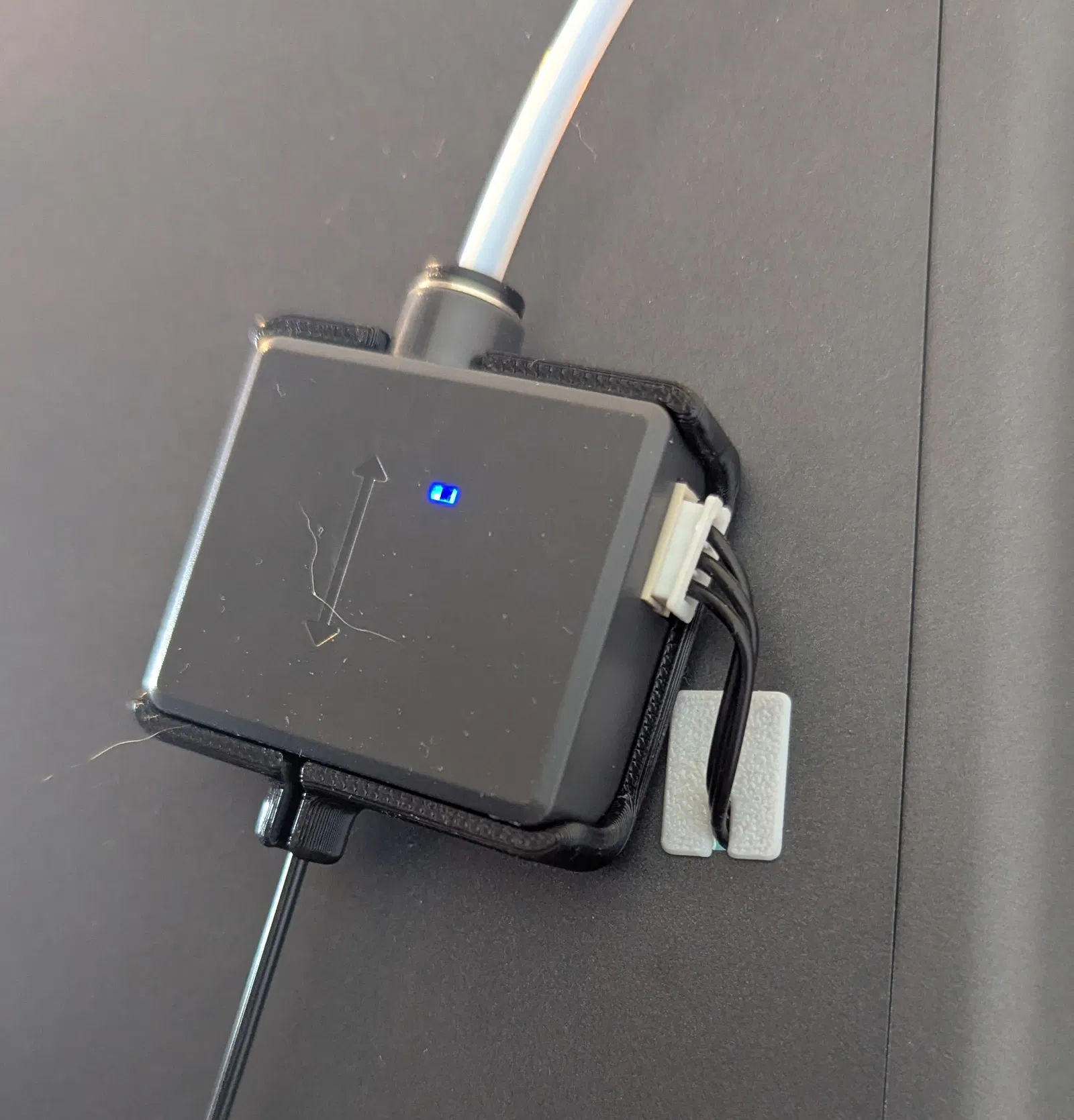

Bây giờ chỉ cần lắp đế mới vào, đảm bảo căn chỉnh đúng hướng (nó chỉ khớp theo một chiều duy nhất), xem ảnh để tham khảo. Di chuyển cụm mới cho khớp với các lỗ vít và vặn lại 2 con ốc.
