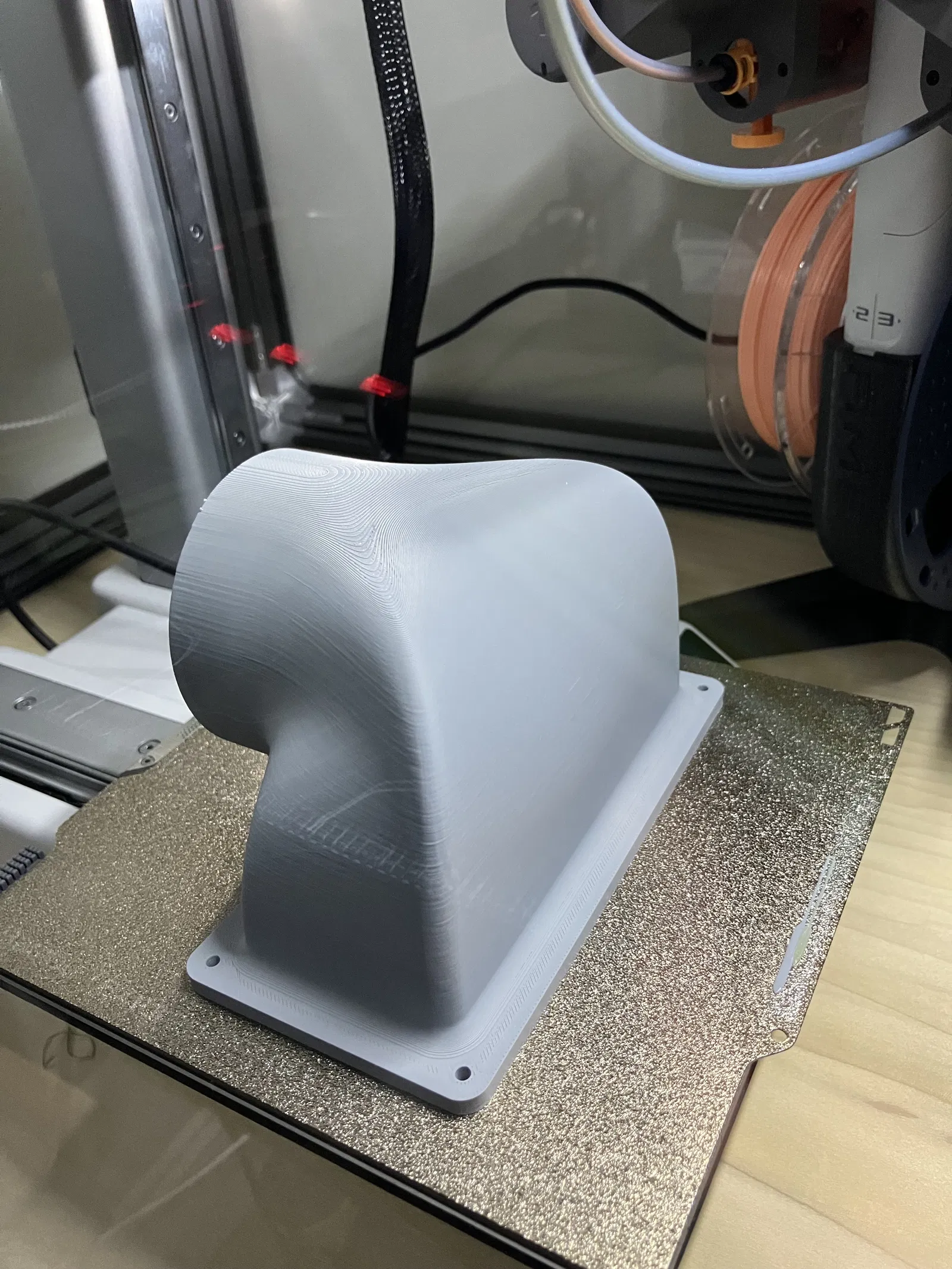

Ngàm gắn ống thông gió 90 độ cho Prusa Core One (3 inch & 4 inch)

Tại sao lại có món này?

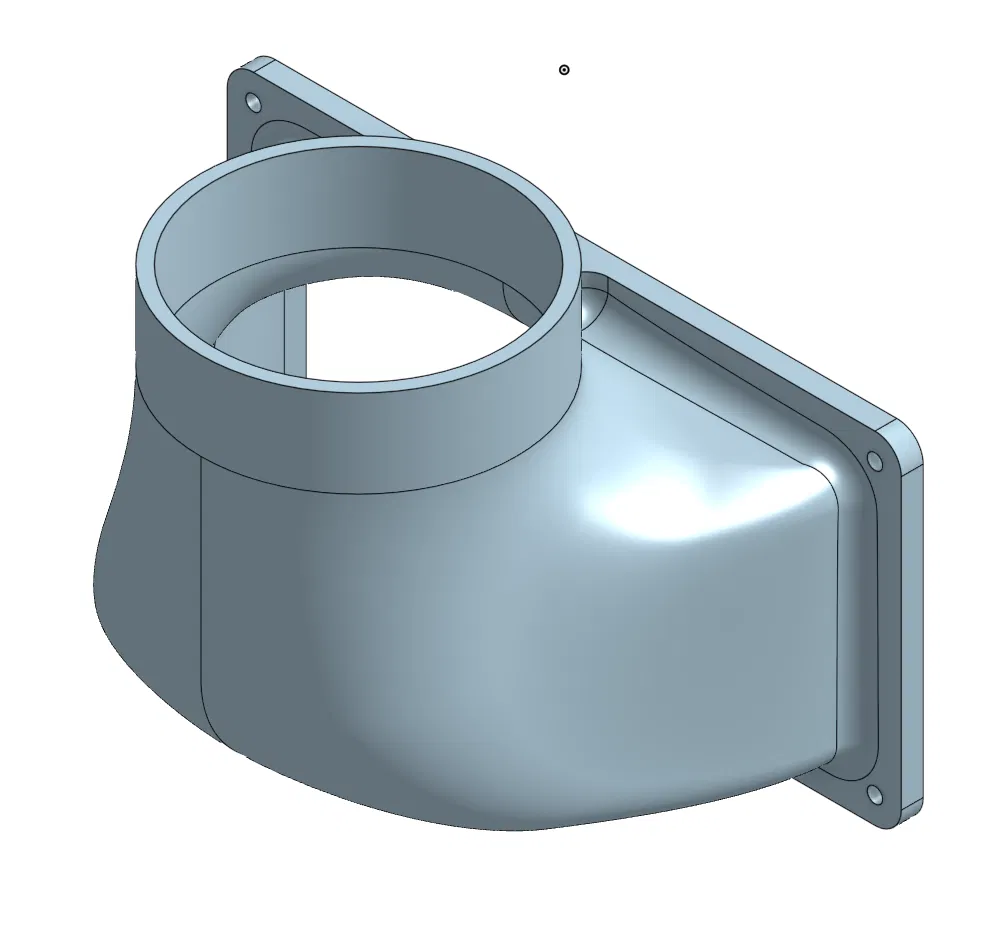

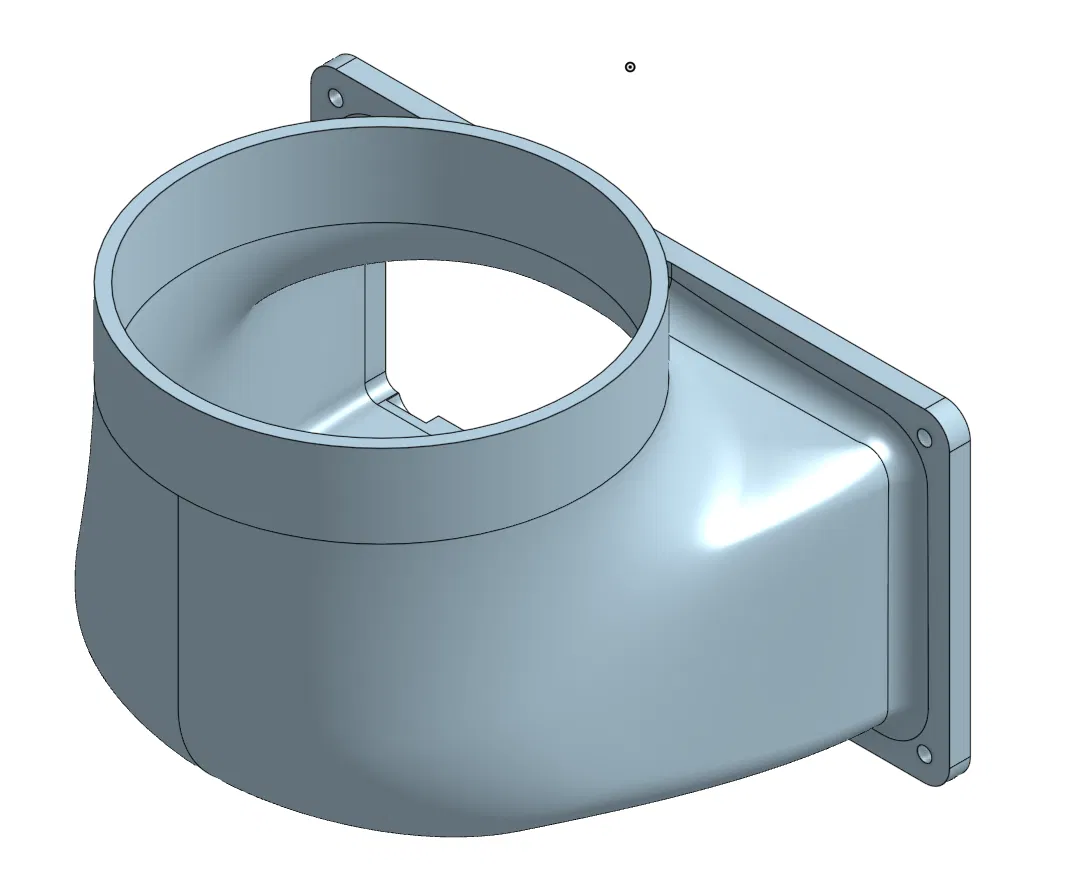

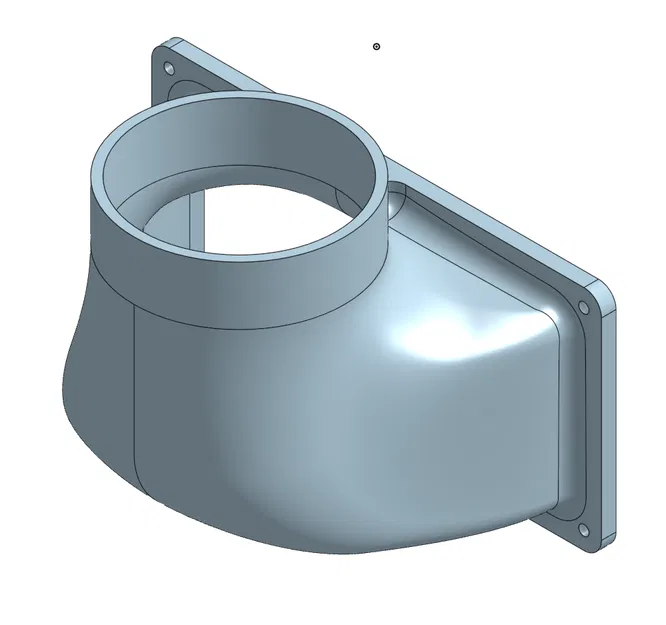

Tôi tận dụng kiểu bắt ốc M3 142x66 ở mặt sau của máy Core One, sau đó dựng mô hình nối tiếp thành hình trụ đơn giản để lắp ống dẫn khí 3 inch và 4 inch. Tôi muốn thiết kế này nằm sát nhất có thể vào mặt sau của Core One và hướng lên trên (90 độ).

Đối với những bạn đã có hệ thống Advanced Filtration nhưng vẫn muốn dẫn khí thải ra ngoài qua ống, thì đây là một lựa chọn hợp lý. Nó cũng tốn ít vật liệu hơn so với hộp lọc P60 gốc, phù hợp nếu bạn cần giải pháp nhanh gọn và tiết kiệm hơn.

Công năng

• Phiên bản 3 inch có đường kính ngoài (OD) là 72mm.
• Phiên bản 4 inch có đường kính ngoài (OD) là 98mm.

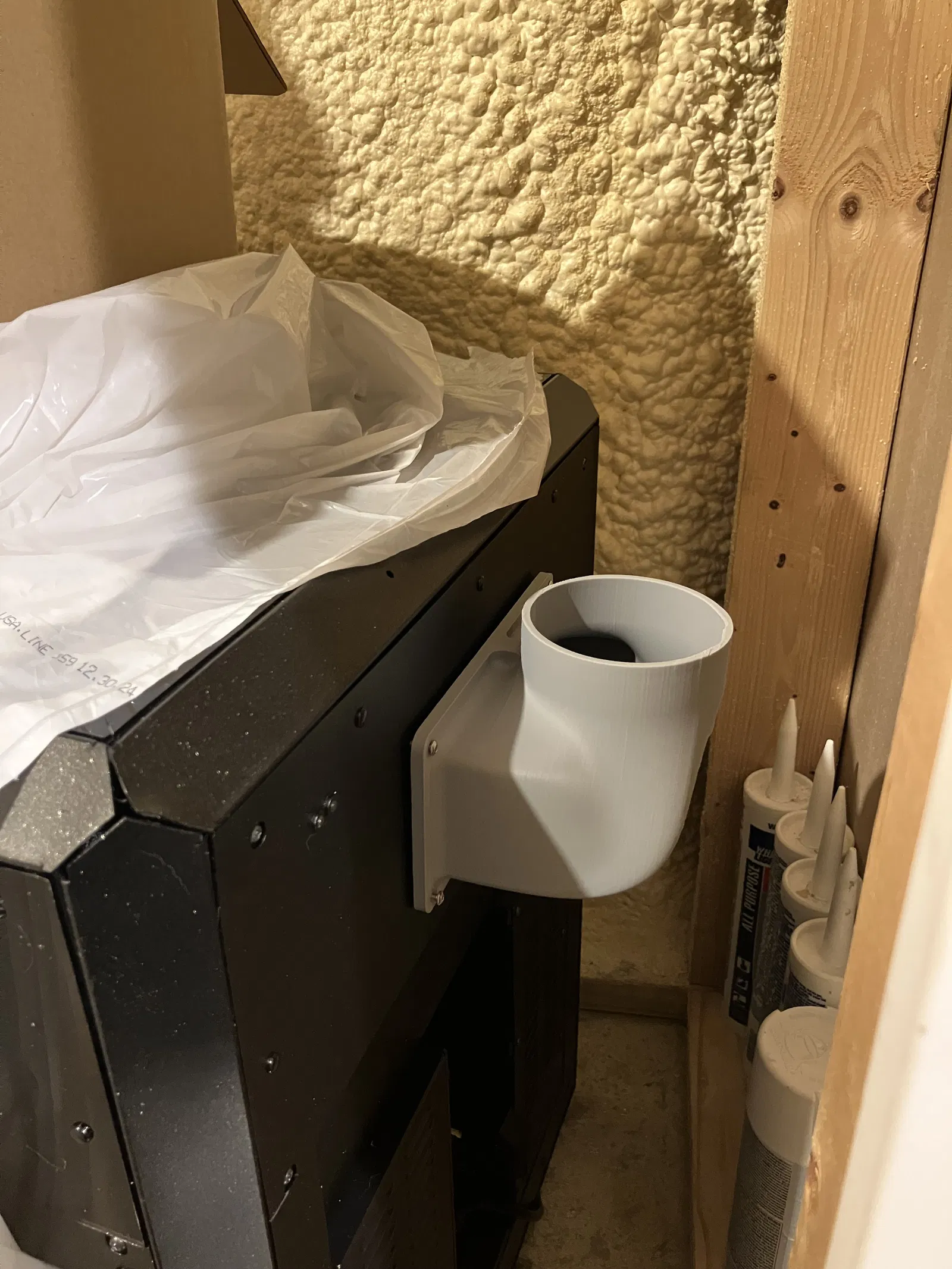

Tôi thấy rằng ống thông gió 3 inch là đủ dùng miễn là bạn có quạt đủ mạnh để hút/đẩy khí. Tuy nhiên, tôi vẫn làm thêm bản 4 inch. Bản thân tôi đang dùng 3 đoạn ống 3 inch nối tiếp qua một quạt tăng áp, kết hợp với quạt trong buồng in, giúp đẩy hết khói ra ngoài nhà rất hiệu quả. Link quạt ở bên dưới nếu bạn đang cần.

Hướng dẫn in

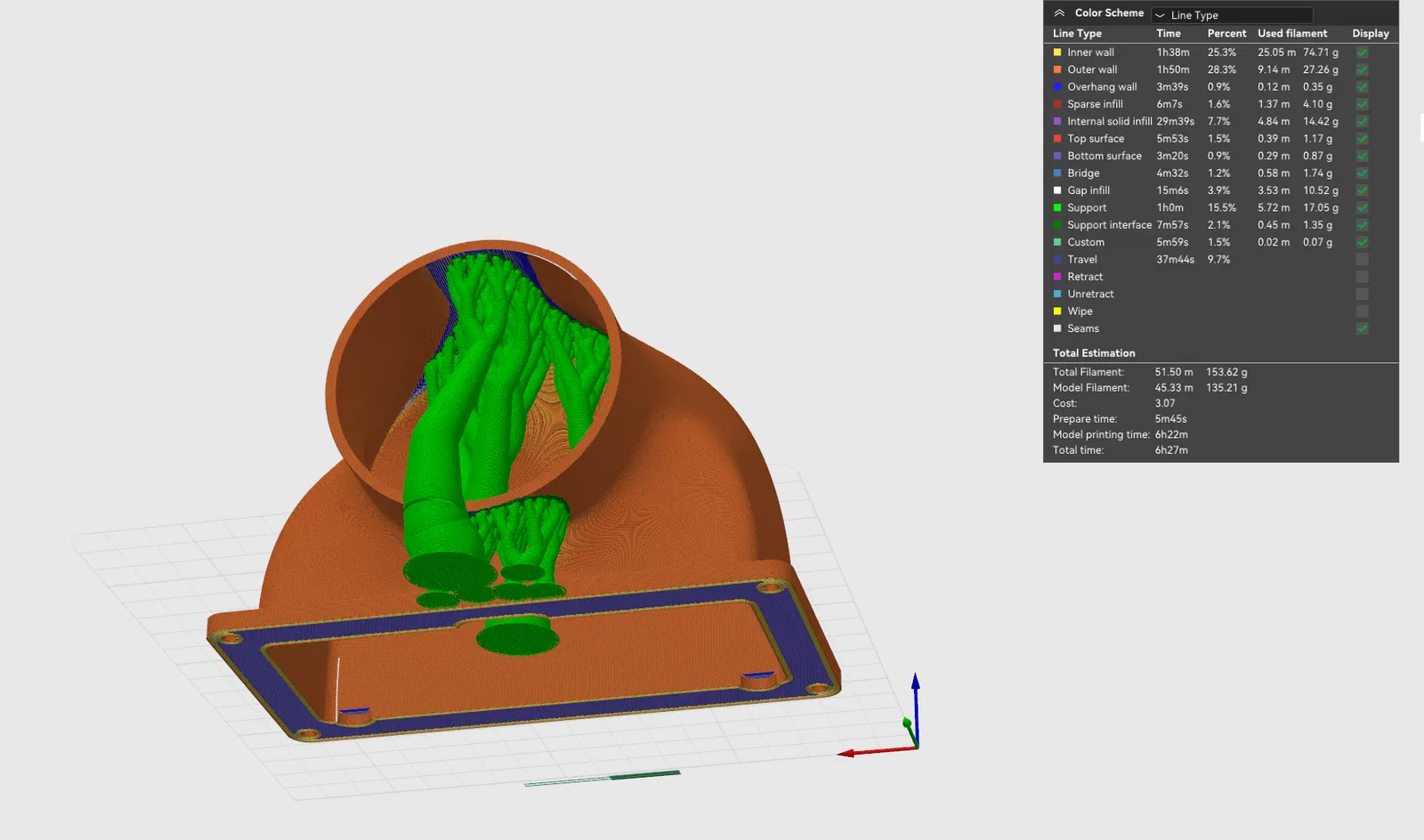

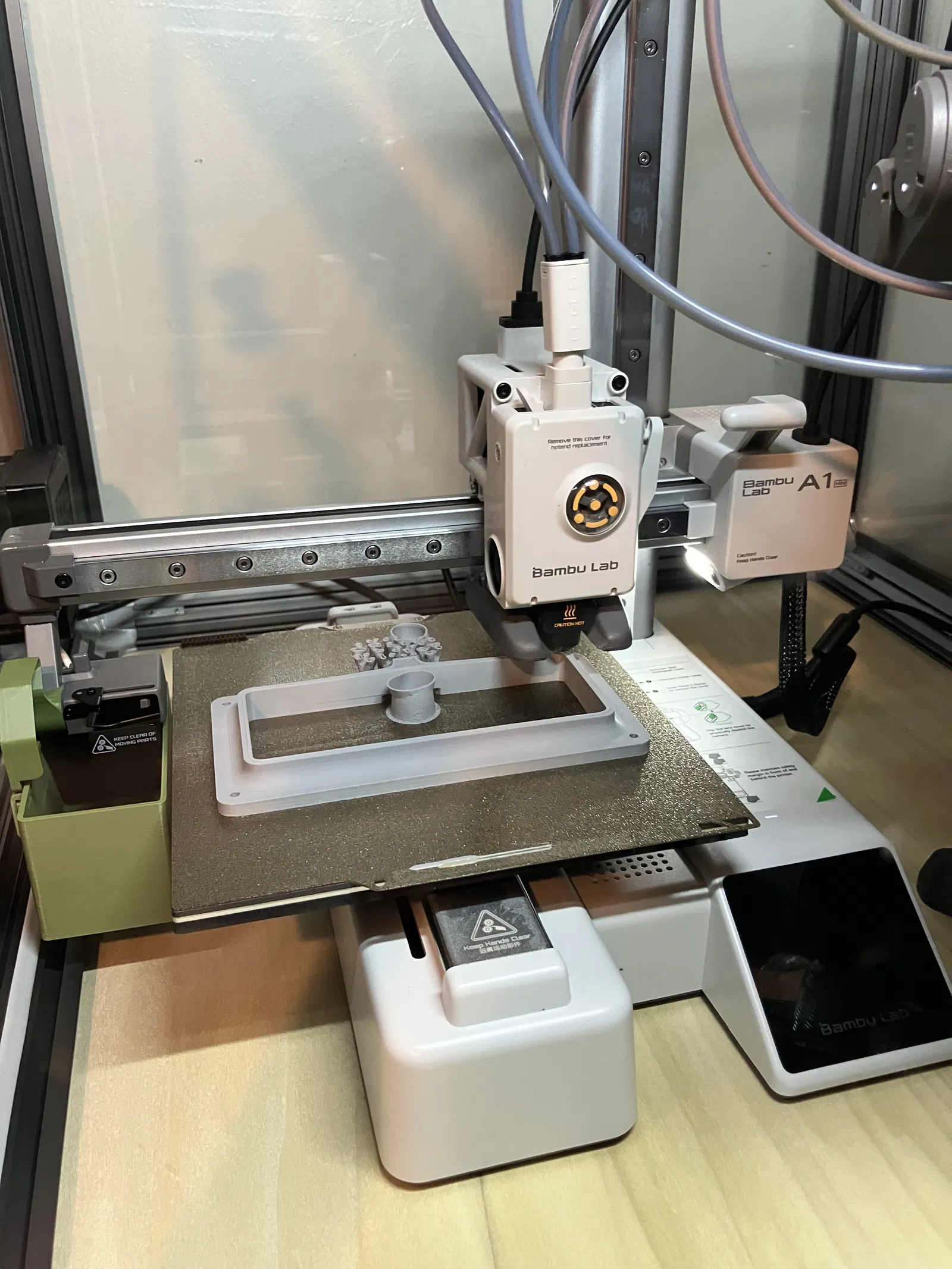

In với chiều cao lớp (layer height) 0.2mm, infill 60%, 4 lớp tường (walls), dùng support thủ công ở các phần nhô ra trên máy A1 Mini (xem ảnh). Có lẽ infill 15% cũng ổn.

Tôi in bằng nhựa Polymaker Polylite PLA Pro. Bạn cũng có thể dùng PET-CF hoặc PETG-CF. Nhựa HT-PLA mới (chịu nhiệt cao) cũng là một lựa chọn tốt ở đây.

Thời gian in mất khoảng 6-8 tiếng tùy cài đặt, nặng khoảng 150-170g.

Liên kết

Link quạt hút Inline qua tiếp thị liên kết Amazon của tôi. Mọi thứ bạn mua qua link này đều giúp tôi có thêm chi phí để duy trì các mô hình 3D trong tương lai.

• Quạt hút Inline 3 Inch mạnh mẽ:
• https://amzn.to/4hqMcuH

CẬP NHẬT 01/06/2025:

Có người báo lỗi thiếu phần khoét lỗ ốc cho quạt. Tôi đã kiểm tra và làm lại bản V3 với đầy đủ các chi tiết này. Rất xin lỗi các bạn đã in bản lỗi, trường hợp xấu nhất bạn có thể dùng dũa để chỉnh lại hoặc in lại bản mới nhé. Tôi cũng đã thiết kế phần khoét để bạn có thể lắp chiều nào cũng được.

CẬP NHẬT 10/05/2025:

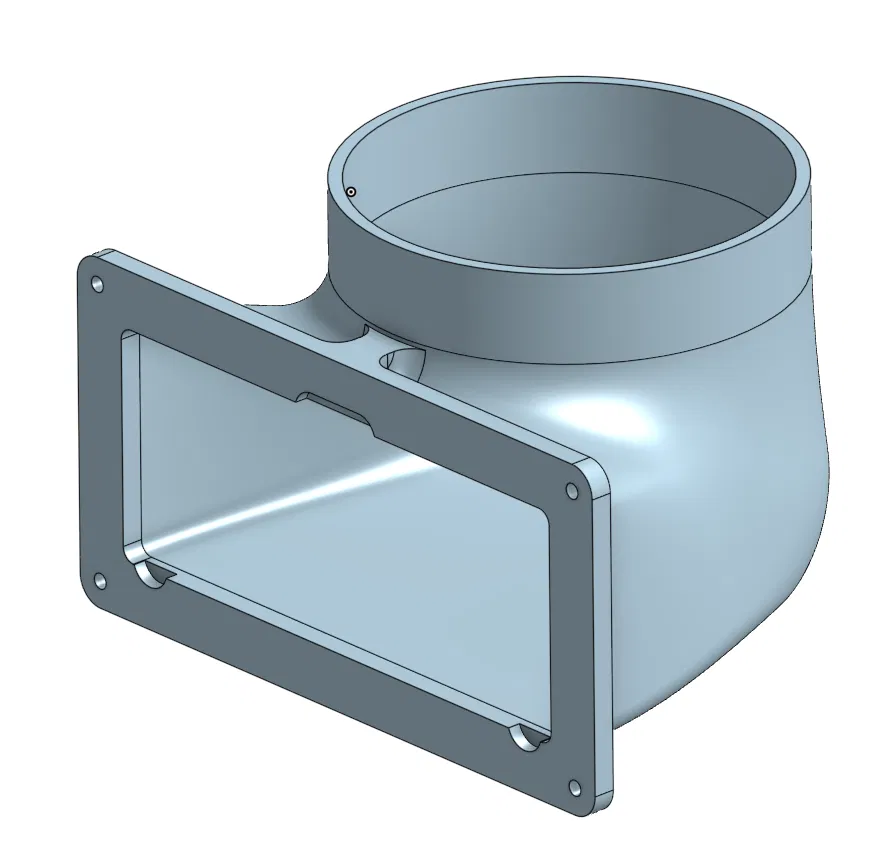

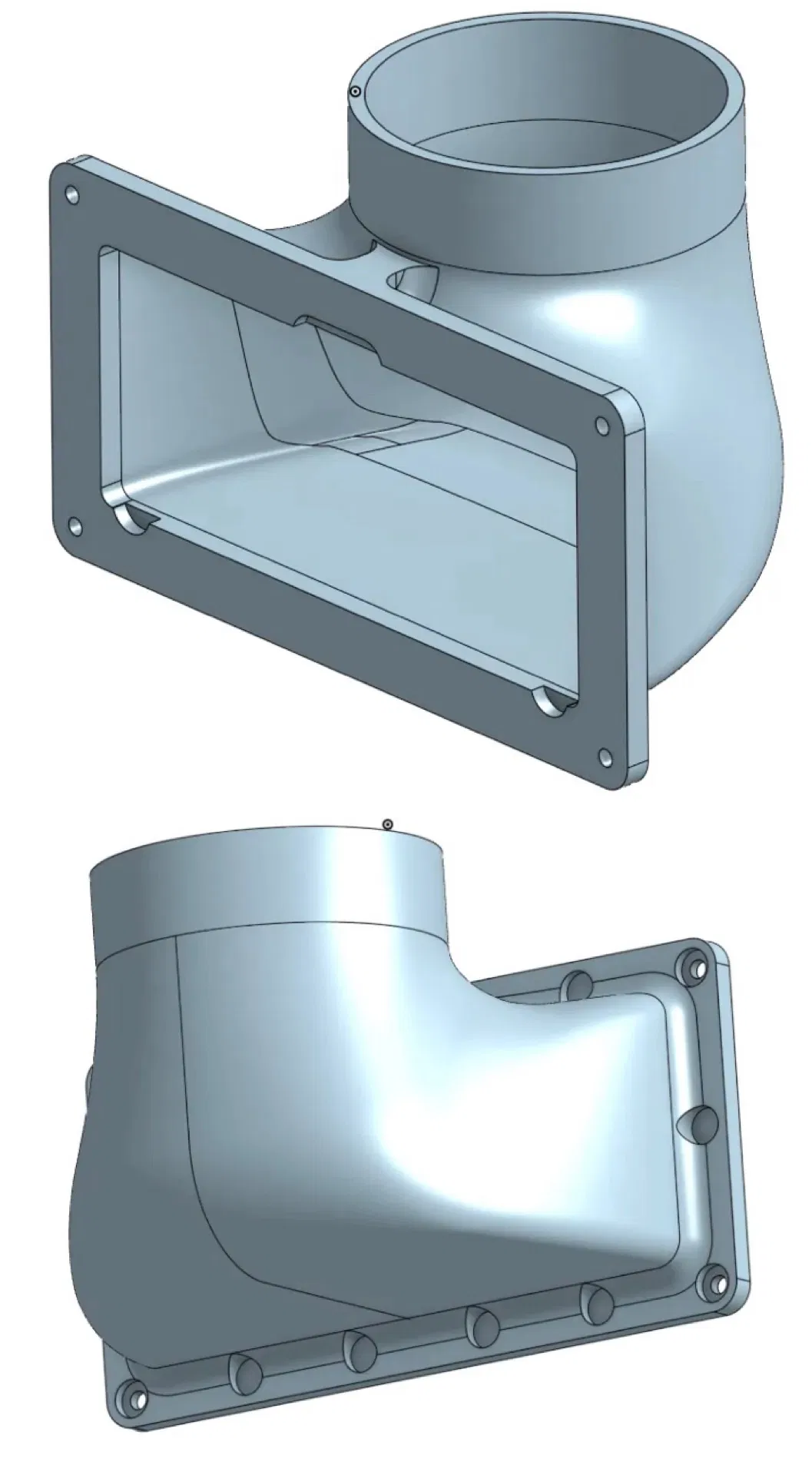

Đã có phiên bản V3! Tôi đã mở rộng lỗ ốc một chút và thêm lỗ âm (counterbore) để dùng nam châm 8mm hoặc giấu đầu ốc. Có thể cần dùng ốc M3x8 hoặc M3x6 ngắn hơn. Thêm bản 100.3ID theo yêu cầu để lắp quạt inline. Đã kèm file STP/STL.

P.S. Tôi không chịu trách nhiệm nếu trẻ nhỏ nuốt phải nam châm, nên hãy cẩn thận nhé!

Nhắn tin cho tôi nếu cần kích thước khác, tôi sẽ upload thêm!

CẬP NHẬT 12/11/2025

Thêm phiên bản 2.5 inch. Tăng kích thước lỗ nam châm 8mm lên 8.28mm cho phiên bản 2.5 inch.
