Khay chứa dây dẫn theo kích thước cho bảng mạch breadboard

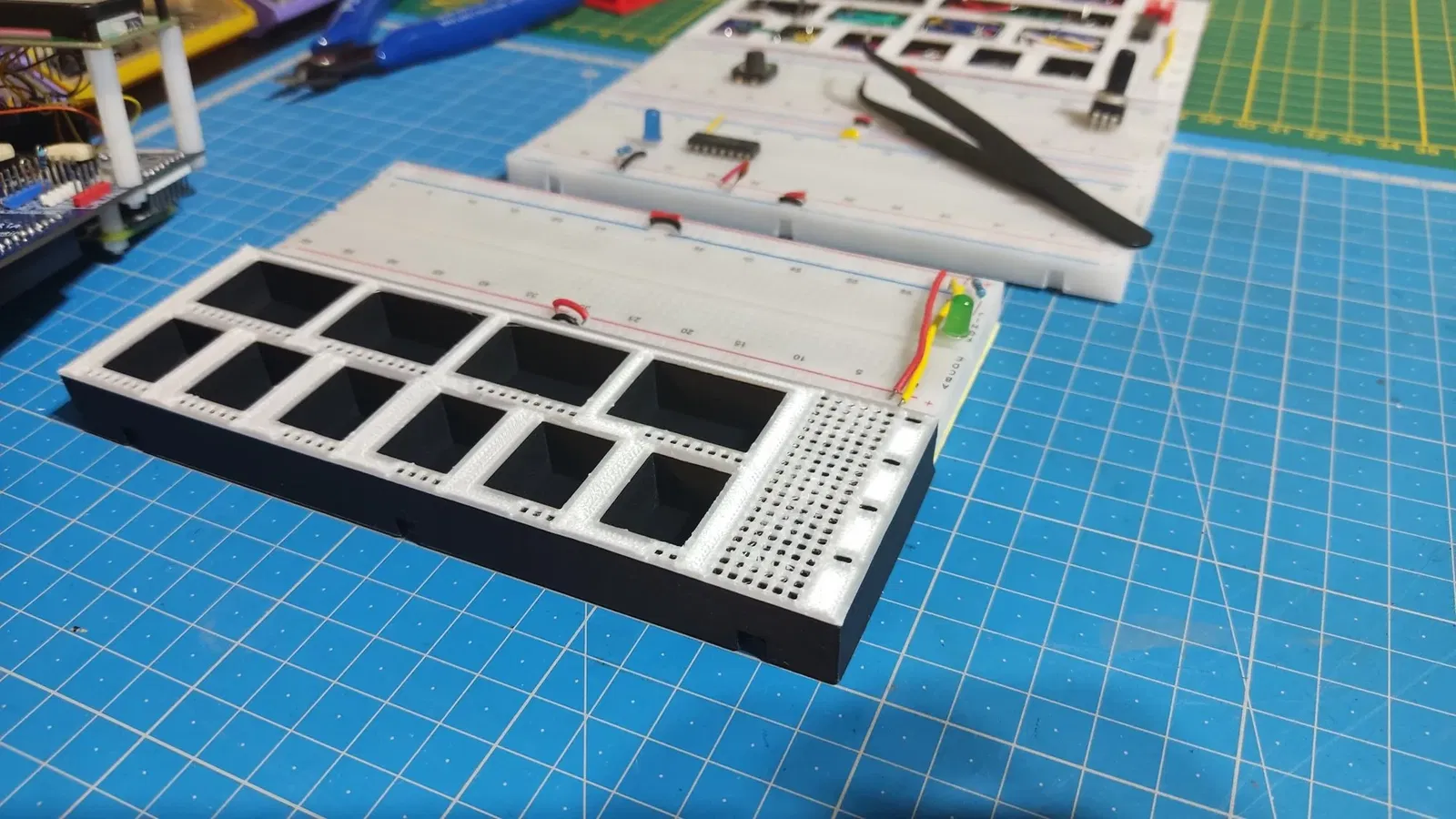

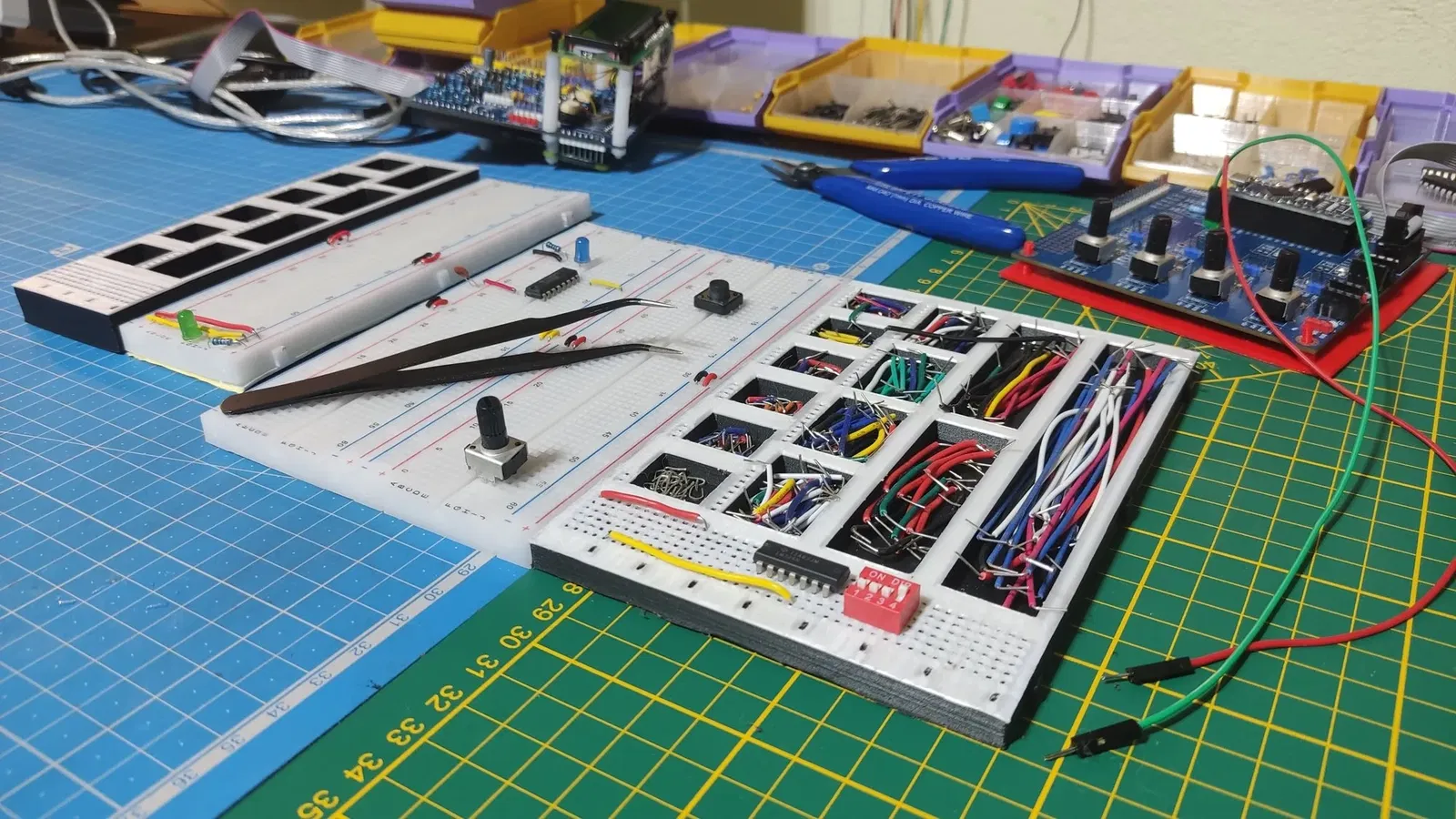

Hai cột đầu tiên có các ngăn cho các đầu nối có kích thước từ 1 chân đến 10 chân, với một thước đo kích thước để đo nhanh. Qua những kích thước đó, tôi thấy việc có các kích thước hoàn hảo không quá quan trọng. Tất cả các ngăn nên đủ lớn để bạn có thể lấy đồ bằng ngón tay, nếu bạn muốn. Cũng có một vài lỗ ở dưới đáy, bạn có thể sử dụng chúng như chỗ đậu, hoặc như một giá hàn nhỏ.

Không có tiêu chuẩn thực sự nào về kích thước bảng mạch, nhưng cái này được thiết kế để phù hợp với bảng mạch nhựa rẻ tiền 830 điểm mà bạn có thể tìm thấy khắp Aliexpress. Nó nên dễ dàng để các rãnh trên khay khớp với các lỗ trên bảng mạch, nhưng để gắn các lỗ trên khay vào các rãnh của bảng mạch, bạn có thể cần mở rộng các lỗ, hoặc sử dụng một ít keo dán.

Các biến thể được cung cấp là:

• Tileable Breadboard Wire Tray - Low Height - Small.stl - 2 cột, rộng và cao như 1 bảng mạch. Các ngăn không sâu lắm nên bạn không thể lưu trữ nhiều.
• Tileable Breadboard Wire Tray - Low Height - Wide.stl - 4 cột, rộng và cao như 2 bảng mạch. Các ngăn không sâu lắm nên bạn không thể lưu trữ nhiều.
• Tileable Breadboard Wire Tray - Tall - Small.stl - 2 cột, rộng như 1 bảng mạch nhưng cao hơn. Các ngăn sâu hơn thì hữu ích hơn.
• Tileable Breadboard Wire Tray - Tall - Wide.stl - 4 cột, rộng như 2 bảng mạch nhưng cao hơn. Các ngăn sâu hơn thì hữu ích hơn.

Tôi khuyên bạn nên chọn một trong các biến thể Tall. Đổ đầy thấp sẽ đủ (tôi thích 20% gyroid). Sử dụng một viền sẽ là một ý tưởng tốt. Rõ ràng là không cần hỗ trợ. Thay đổi màu cho các lớp trên cùng là một ý tưởng tốt. Làm phẳng lớp trên cùng sẽ cho kết quả lộn xộn ở khu vực thước đo, tôi không khuyên điều đó.

Món đồ này được tạo ra với CadQuery. Trong khi nguồn được cung cấp, bạn sẽ thấy khó khăn để chỉnh sửa, vì tôi không cố gắng làm cho nó sạch sẽ. Nhưng bạn rất được hoan nghênh để chỉnh sửa món đồ này bằng bất kỳ cách nào bạn thích.
