Bánh răng xoắn thay thế cho động cơ Dayton 4Z065A

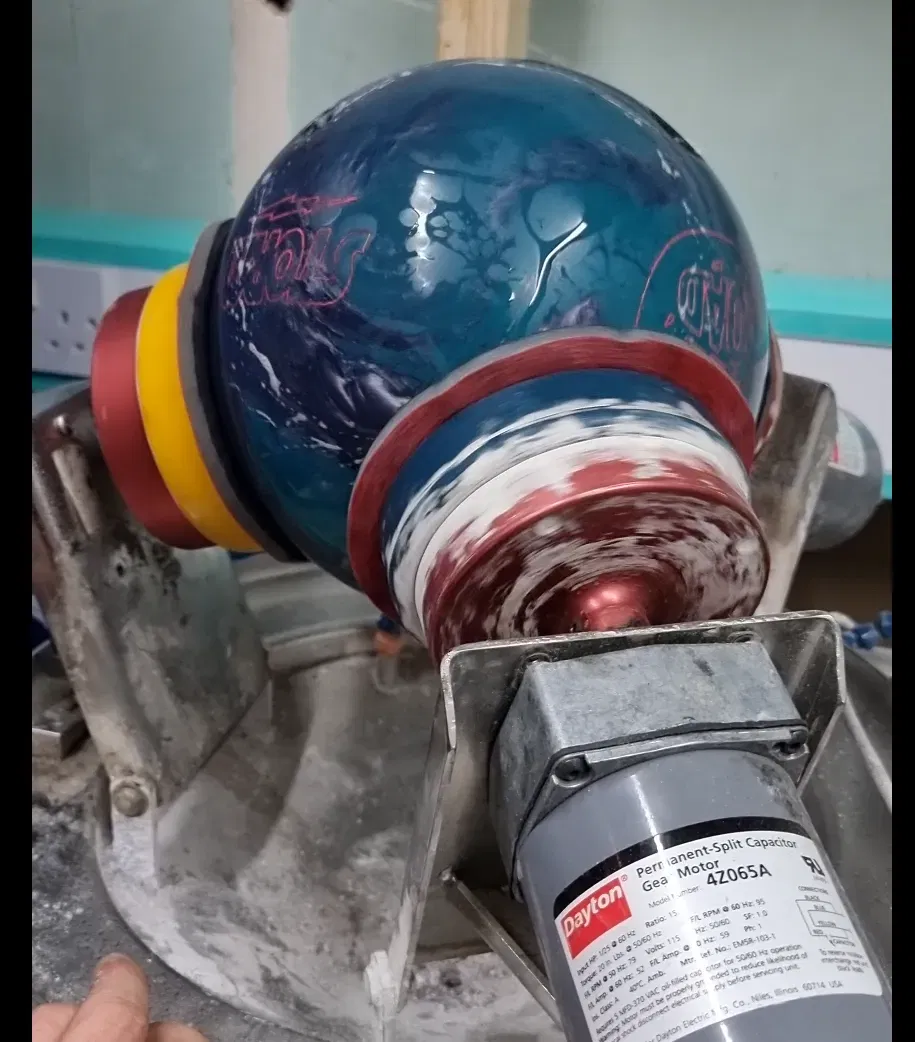

Đây là một bánh răng bước Grainger Dayton từ động cơ 4Z065A. Đây là một động cơ cũ, các động cơ và linh kiện thay thế rất hiếm.

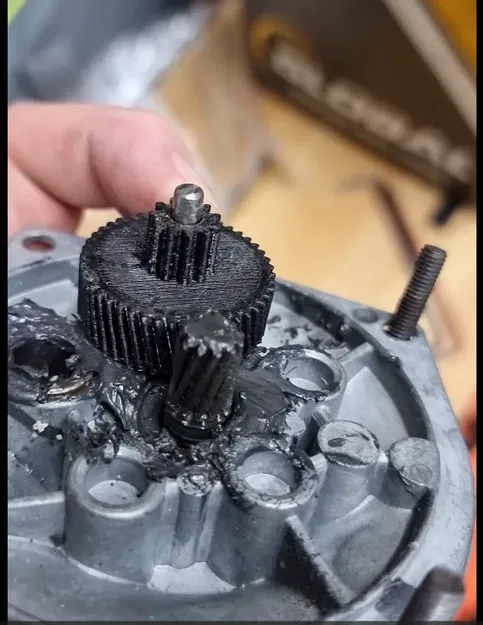

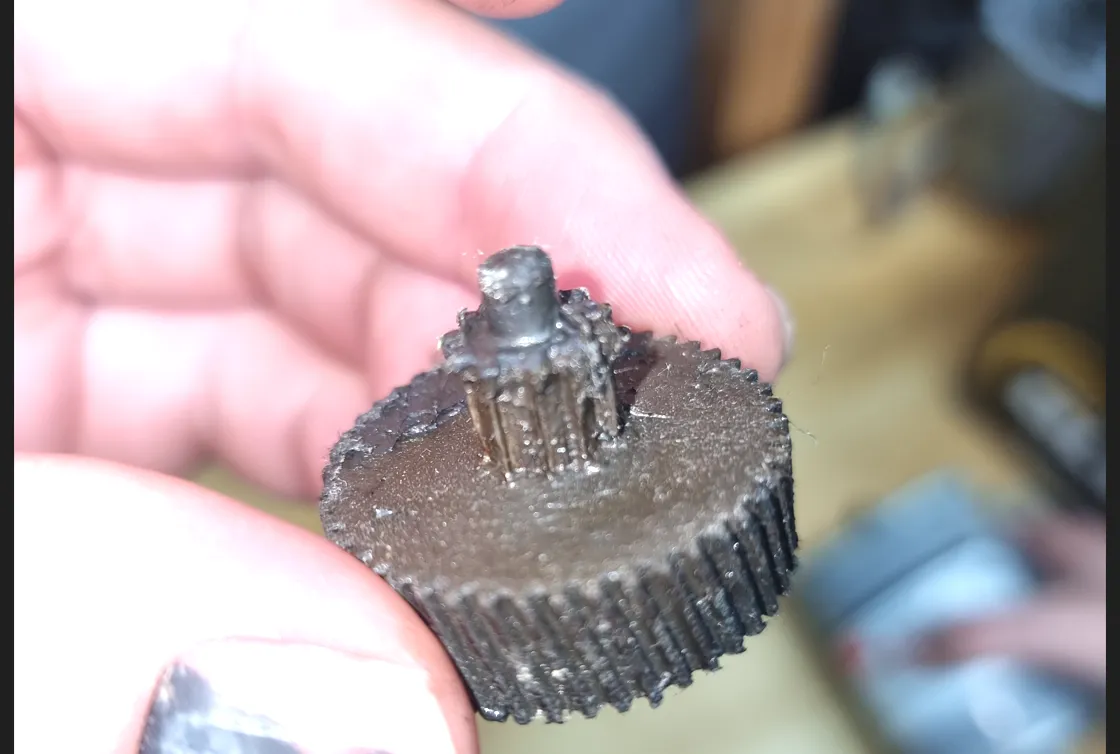

Bánh răng được mô phỏng từ một bánh răng bị hư hỏng/mòn.

Đây là một bánh răng rất nhỏ với 11 răng và một bánh răng cơ sở lớn hơn là một bánh răng xoắn với 46 răng. Bánh răng xoắn có góc áp lực 15 độ. Tôi đã học được khá nhiều về bánh răng và CAD khi cố gắng thiết kế cái này.

Tôi đã phải đếm số răng trên cả hai bánh răng (những gì còn lại của một trong số chúng) và đo đạc chính xác cũng như tính toán dung sai chính xác và tìm ra góc đúng cho bánh răng xoắn, cũng như khoảng trống cho trục/spindle. Để nó khớp với bánh răng truyền động hiện có được cố định trên trục động cơ.

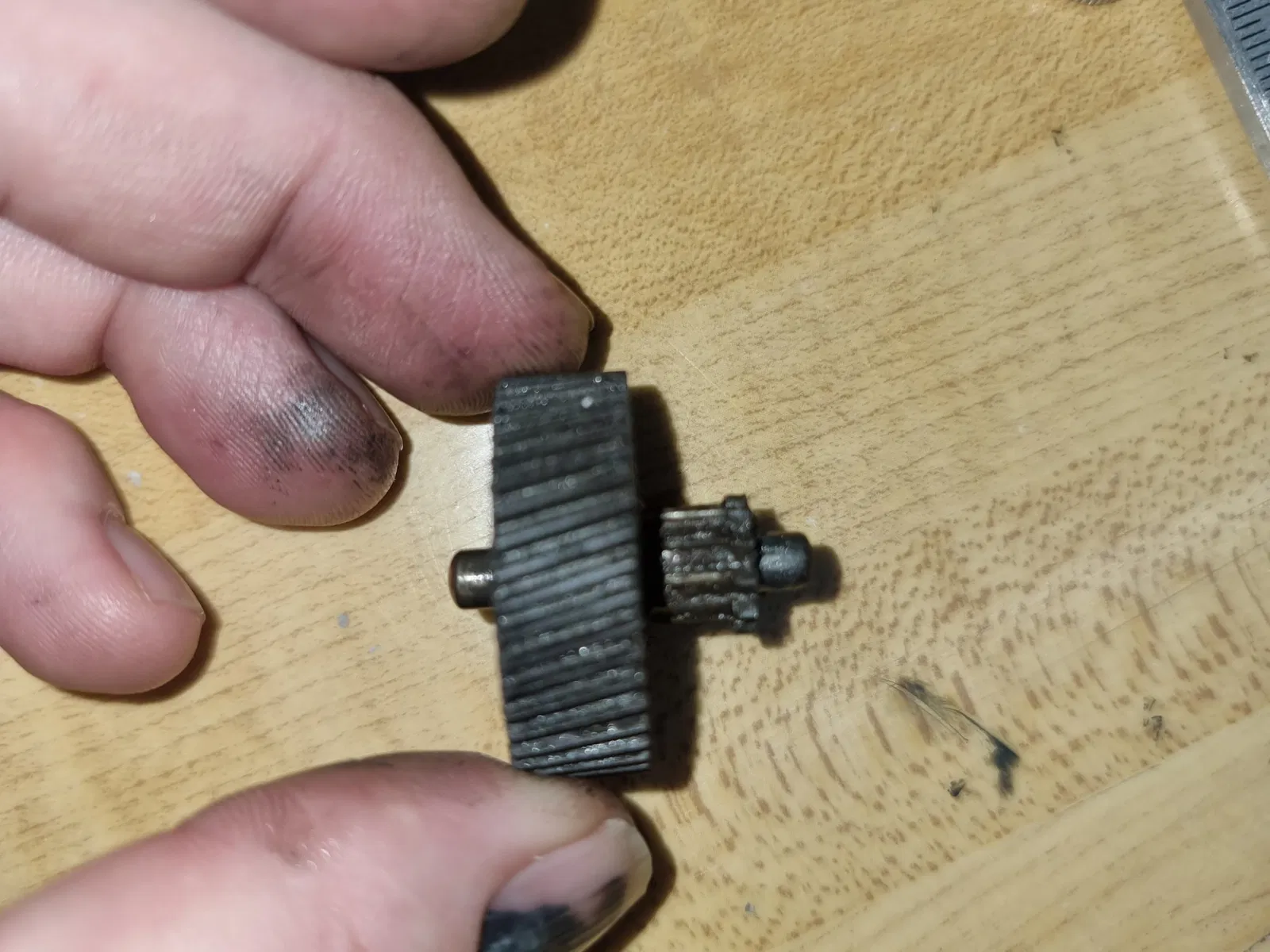

Phần gốc thực sự bao gồm hai phần. Một trục kim loại 4.5mm với một bánh răng kim loại 11 răng gắn liền và một bánh răng xoắn dường như là nylon hoặc cao su cứng/dày với 46 răng ở góc 15 độ.

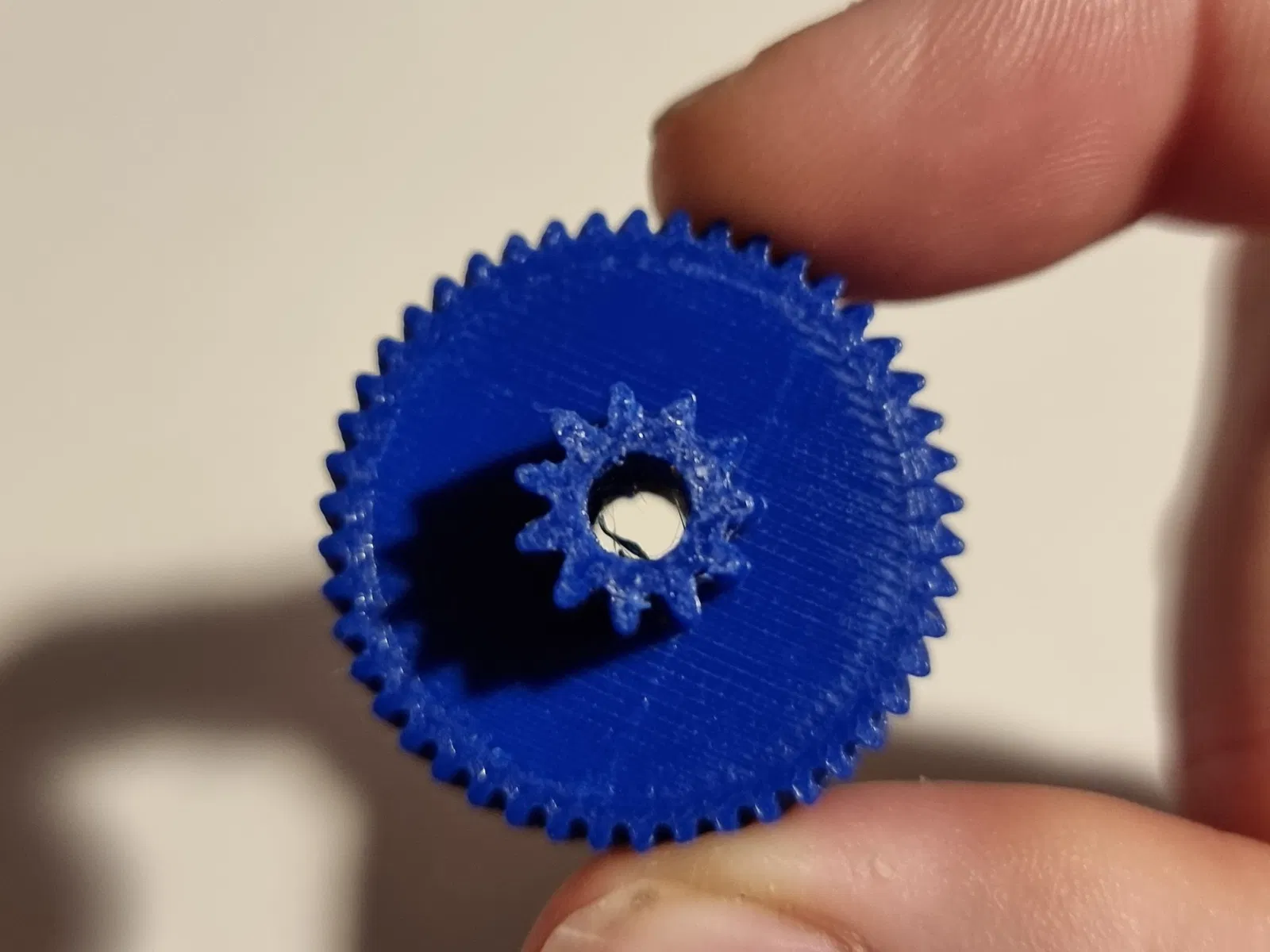

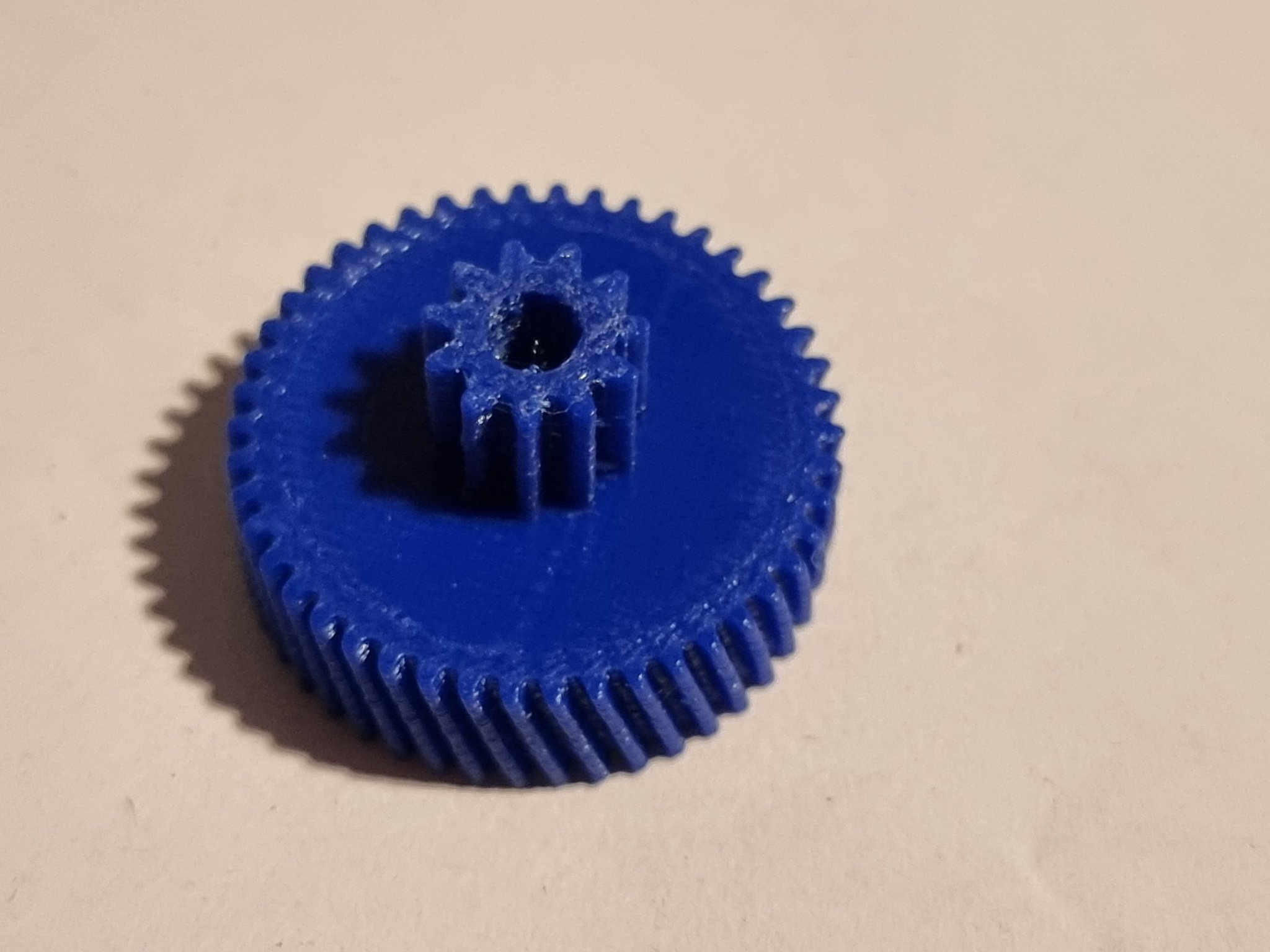

Tôi đã chọn thiết kế phần này như một bản in duy nhất của cả hai bánh răng để tăng cường độ bền và dễ dàng in ấn.

Để phần này khả thi và đủ mạnh để hoạt động, một trục kim loại cũng được yêu cầu, được tiện và gắn vào bánh răng mới. Nhựa in 3D không đủ mạnh cho khía cạnh này.

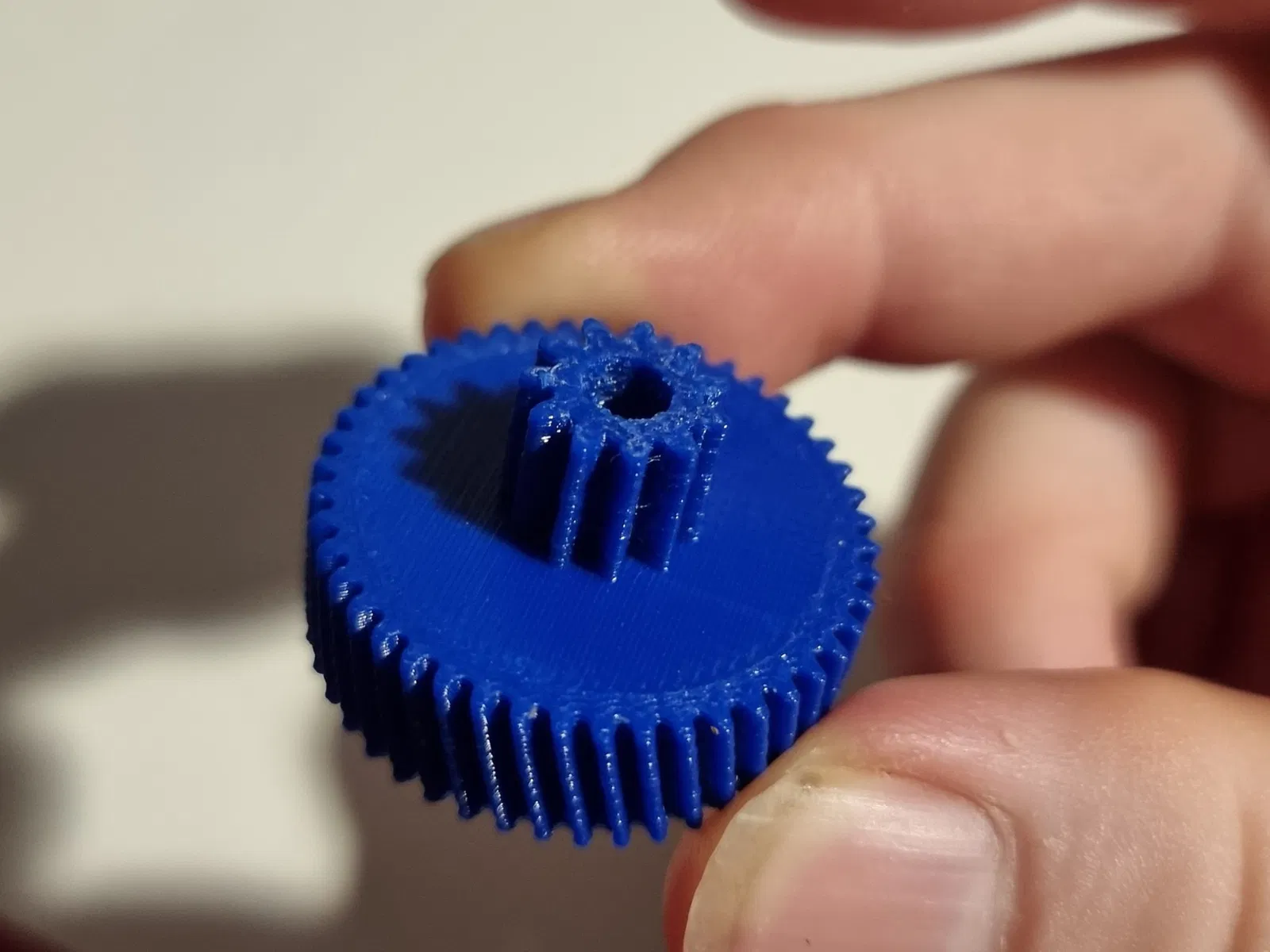

Phần này ban đầu được thử nghiệm in bằng PLA để kiểm tra độ vừa vặn và để điều chỉnh góc/kích thước. Khi đã chứng minh là vừa vặn và quay đúng, nó đã được in lại bằng PETG để có khả năng chống mài mòn tốt hơn. Có thể cũng sẽ được in bằng Nylon nếu cần.
