Ống phóng lựu gắn dưới súng Airsoft
Mô hình ống phóng lựu 40mm gắn dưới súng cho Airsoft và Paintball. Hướng dẫn chi tiết về ốc vít, lò xo cần thiết cùng các thông số in 3D tối ưu để đạt hiệu quả tốt nhất.
1.1K
Lượt Xem
70
Lượt Thích
276
Lượt Tải
Cập Nhật Mar 19, 2026
Mô tả

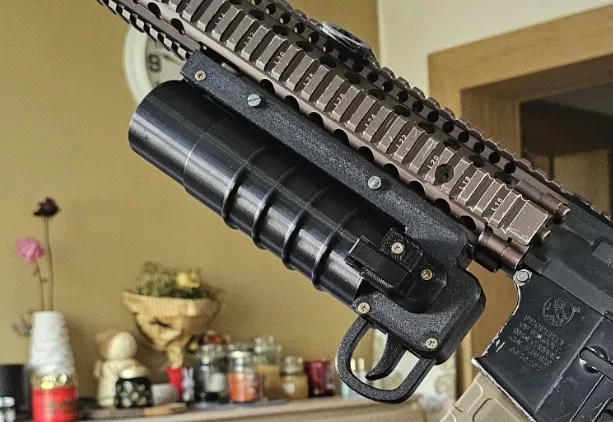

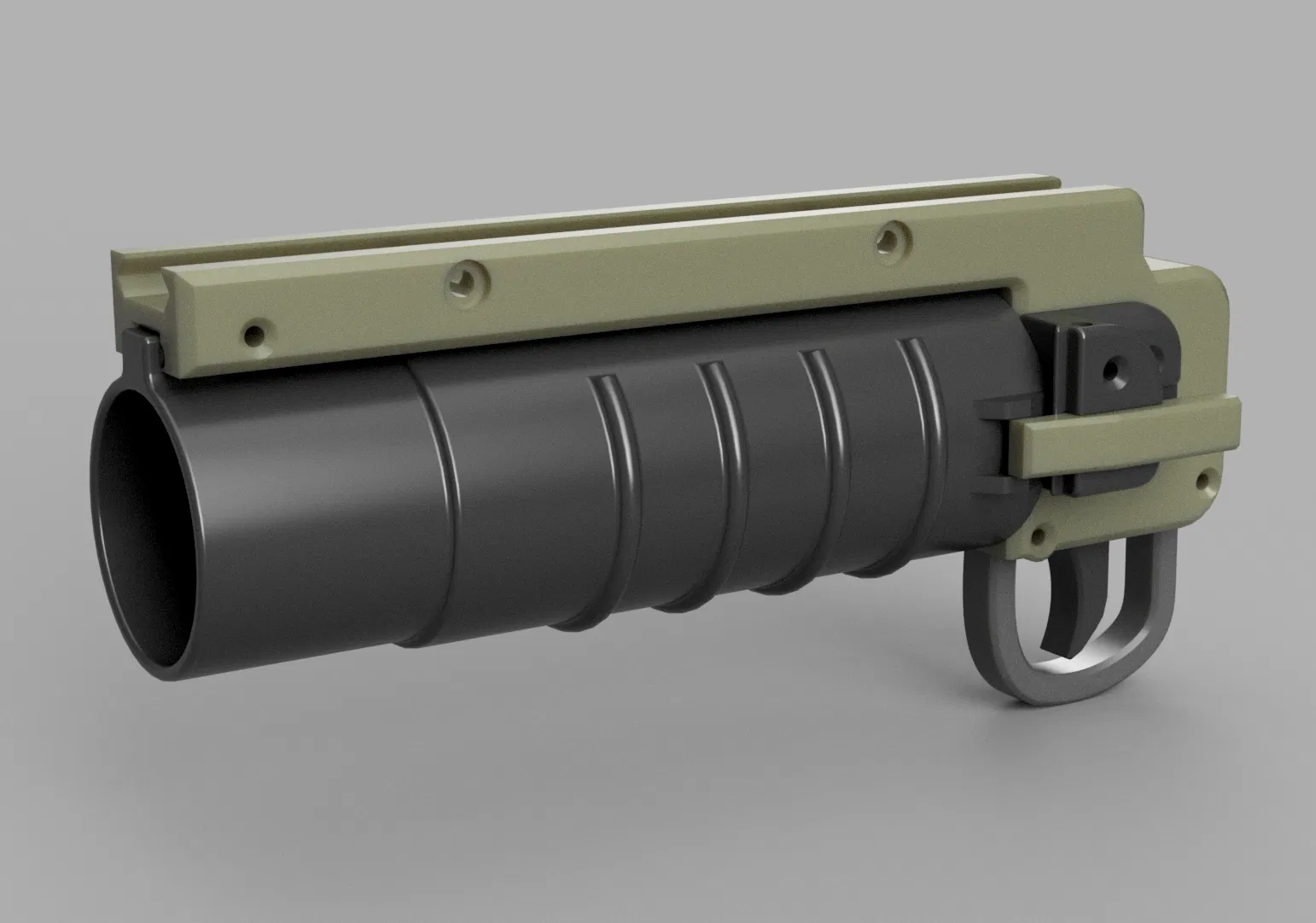

Ống phóng lựu gắn dưới súng (Underbarrel grenade launcher) cho Airsoft
Ốc vít cần dùng
- 5 ốc vít tự ren (self-tapping) 3x30mm (dùng cho thân chính)
- 2 ốc M4x35 kèm đai ốc M4 dùng cho ngàm gắn RIS
Lò xo cần dùng
- Lò xo D/d = 7.7/0.7 mm, chiều dài 41.5 mm (hoặc loại tương tự), cắt thành hai đoạn dài 20mm và 10mm.

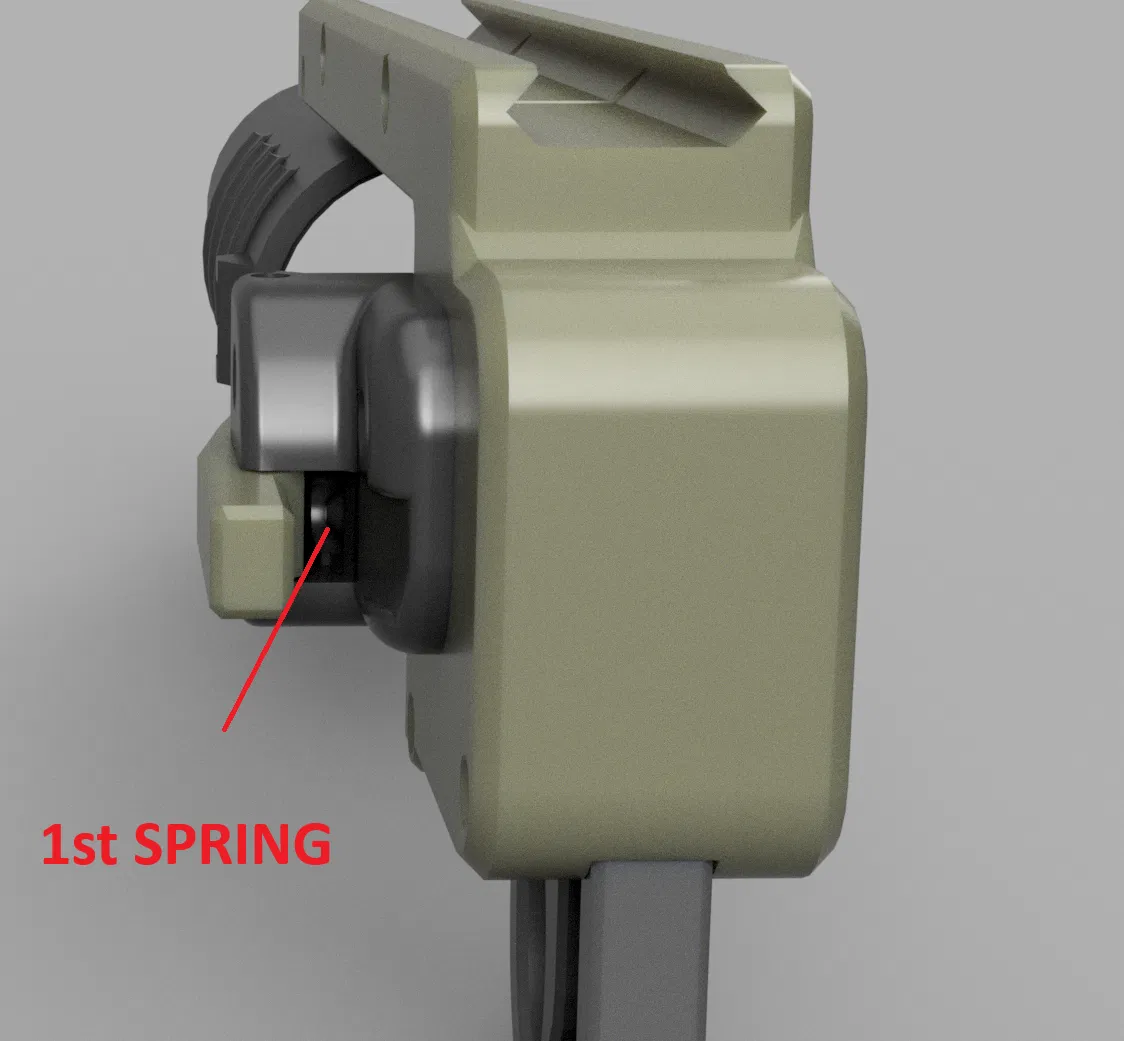

- Lò xo thứ nhất dùng cho chốt nòng.

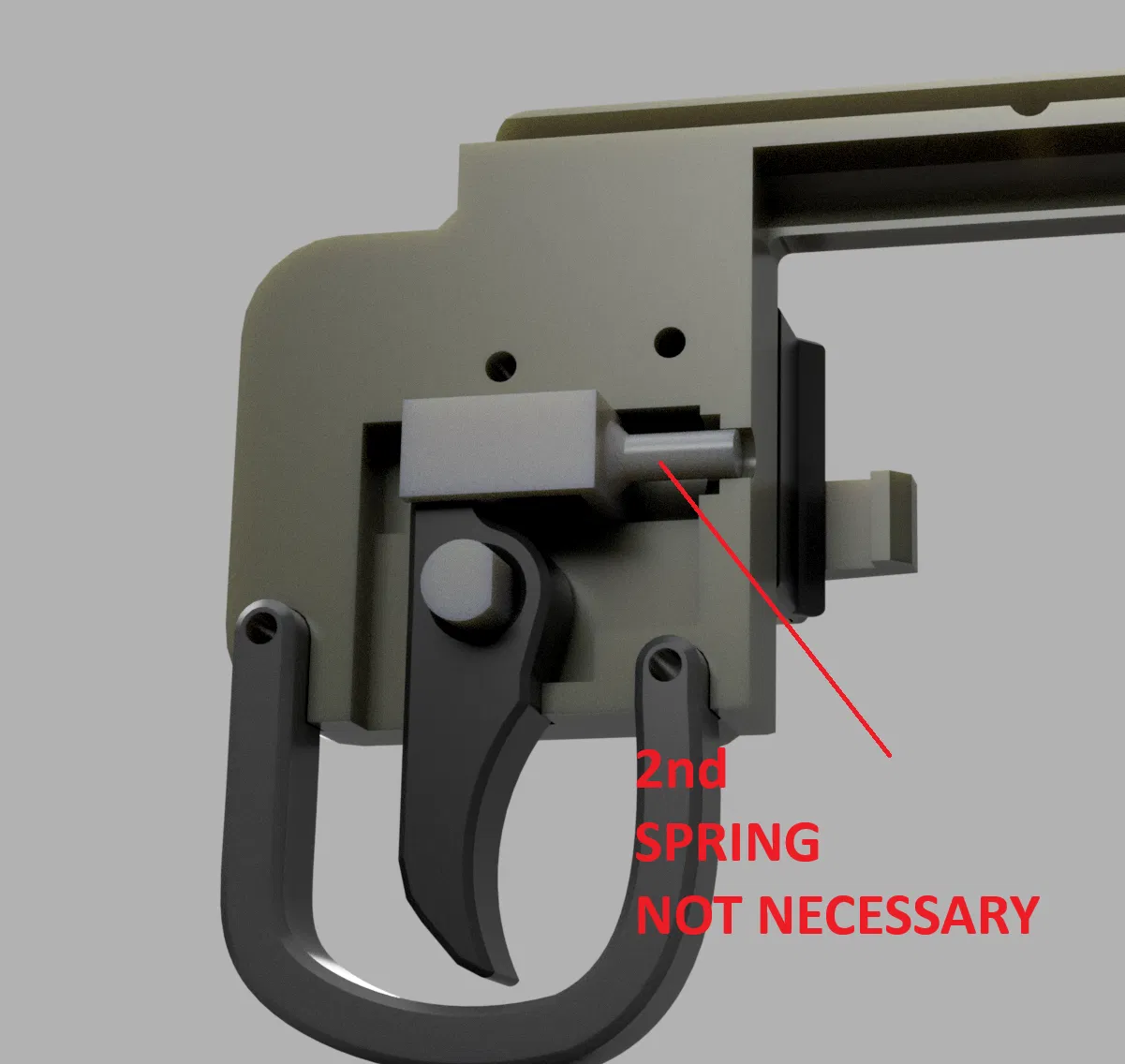

- Lò xo thứ hai dùng cho kim hỏa (không bắt buộc).
Lưu ý: Bôi thêm mỡ vào các đường ray trên nòng nếu cảm thấy bị kít.
Thiết lập in 3D
- Độ dày lớp in: 0.2mm
- Số lớp tường (walls): 8
- Độ phủ (infill): 30%
- Sử dụng hỗ trợ (support) kiểu "snug" bình thường (góc ngưỡng 20°), chỉ cần đặt support cho phần nòng và kim hỏa.
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
