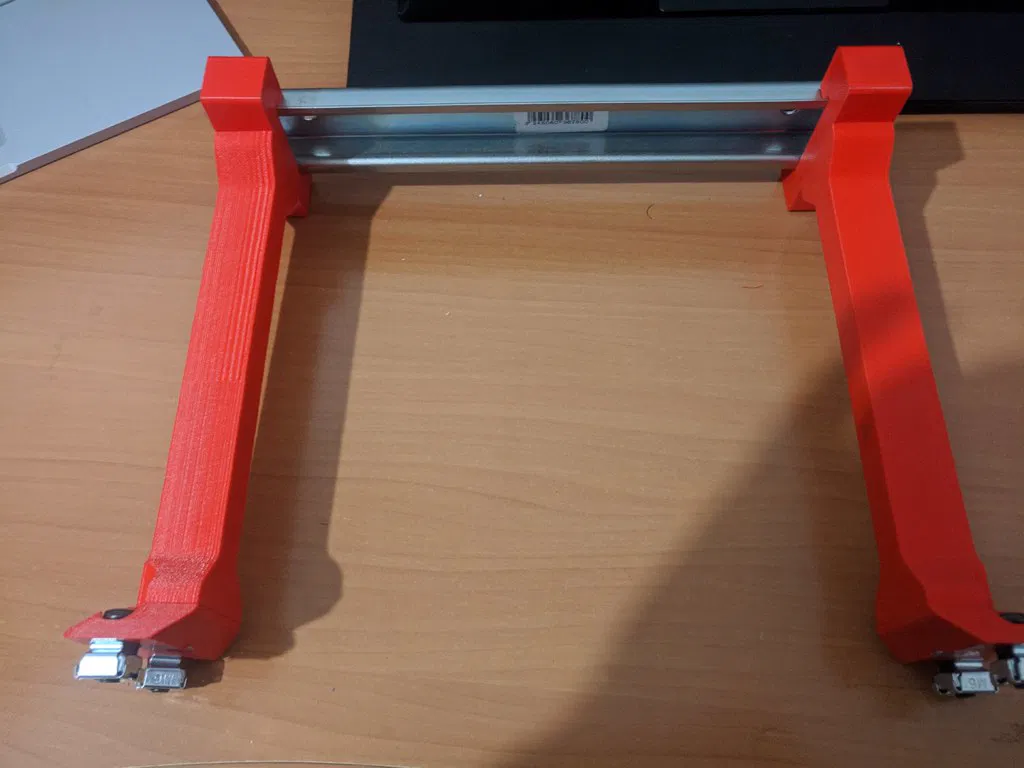

Giá đỡ thanh Din rail cho tủ rack
Đây là mẫu giá đỡ tiện lợi cho tủ rack 10 inch, giúp bạn dễ dàng gắn các cổng Ethernet và ổ cắm điện. Thiết kế in 3D không cần support, đi kèm file nguồn FreeCad để bạn tùy ý chỉnh sửa theo nhu cầu sử dụng cá nhân.
Mô tả
Chuyện xưa tích cũ, một câu chuyện tẻ nhạt...

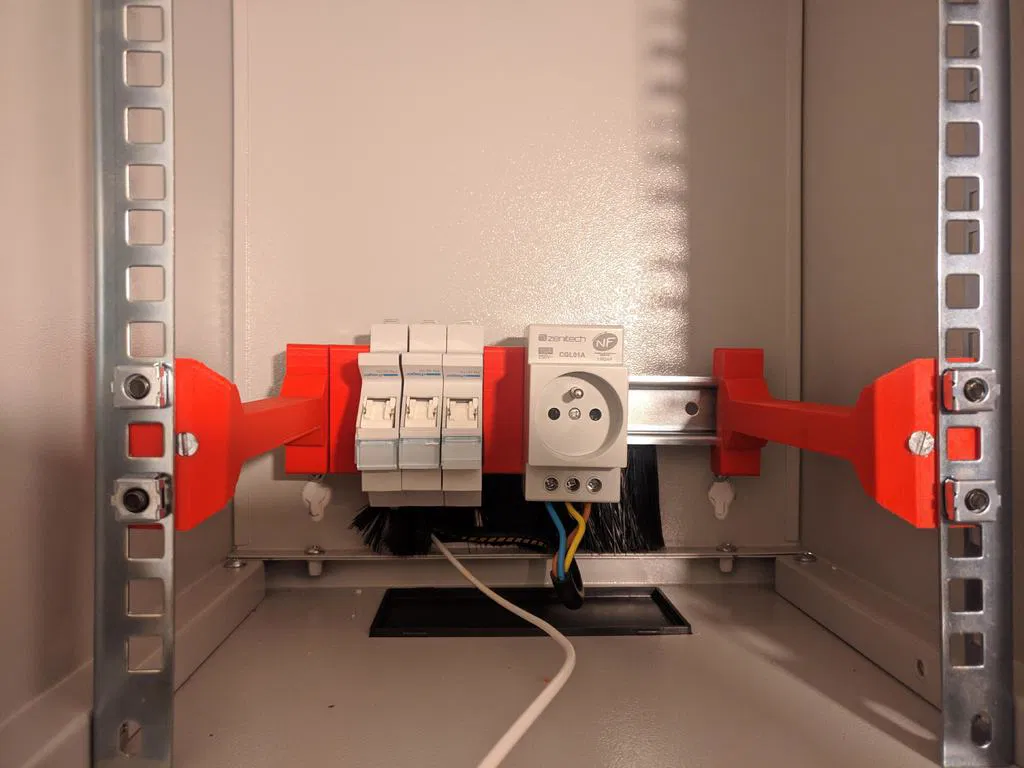

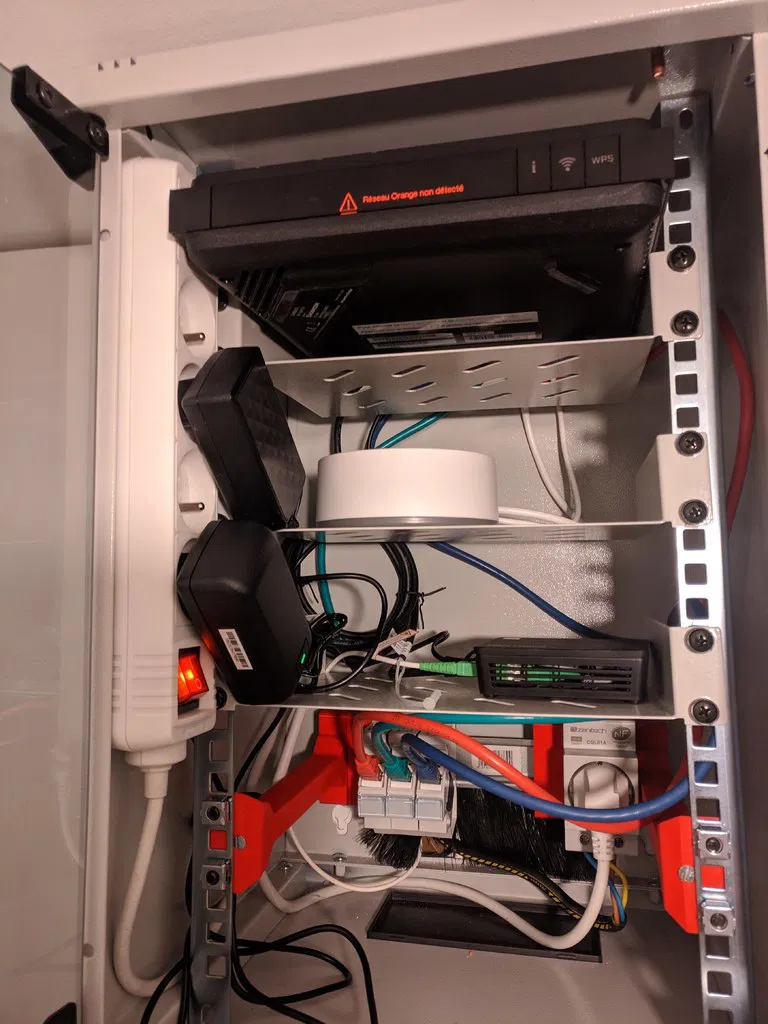

Đây là giá đỡ cho cái rack 10 inch của mình. Mình cần cái giá này để gắn 3 cổng Ethernet và một ổ cắm điện chuyên dụng cho mấy món đồ nghề máy tính.
Dễ in ấn
Mất khoảng 10 tiếng để in mà không cần hỗ trợ (support) gì hết.
Tha hồ remix!

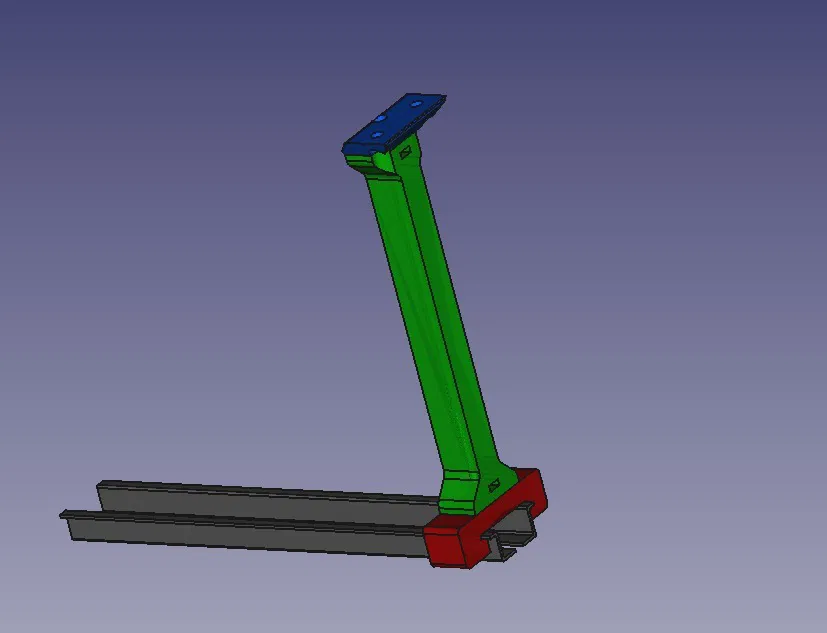

Mình có để sẵn file nguồn FreeCad nếu các bạn muốn remix lại nhé.

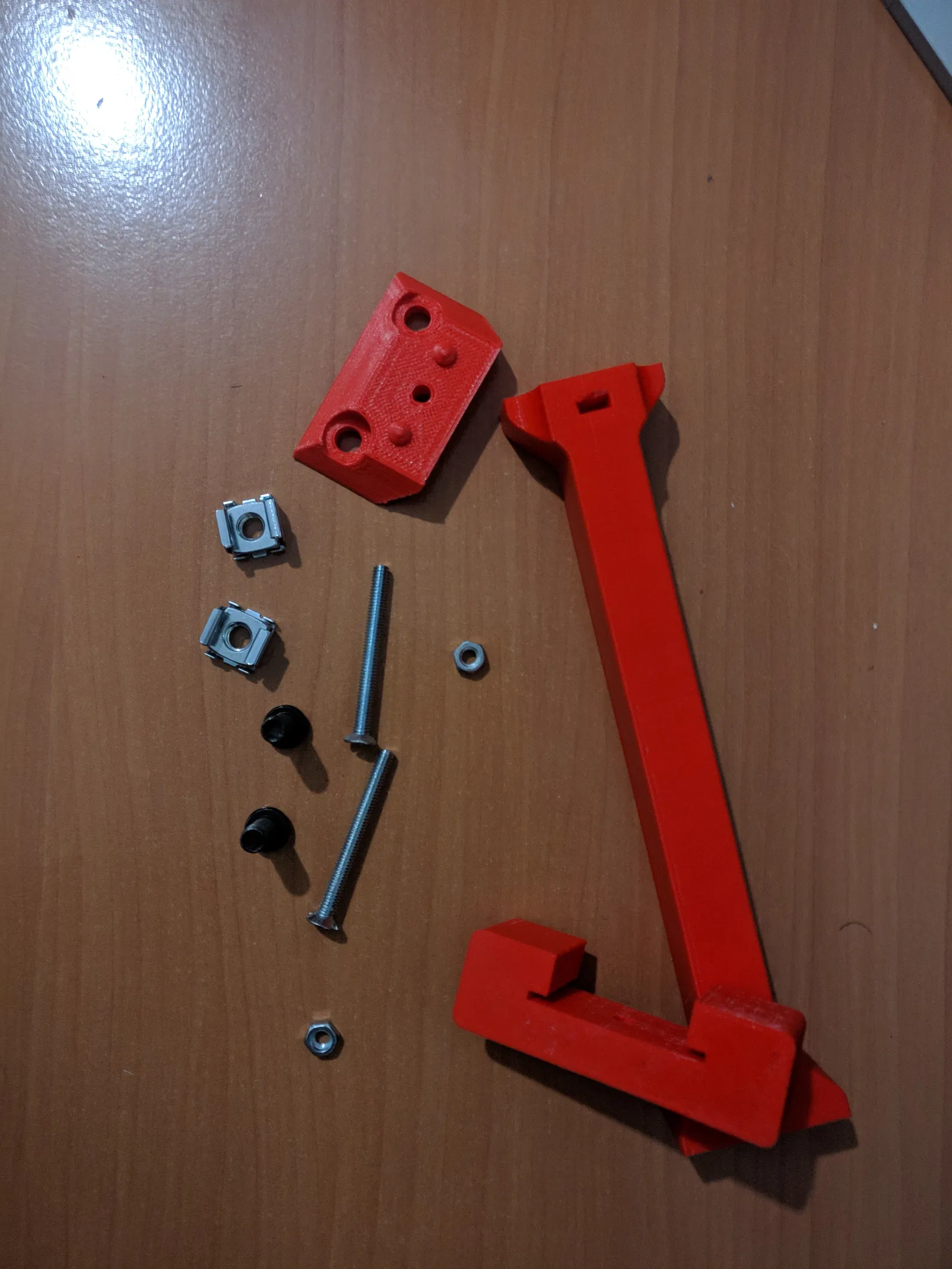

Linh kiện cần chuẩn bị
- 4 ốc vít M4 đầu bằng (countersunk) dài khoảng 18.5mm
- 4 đai ốc M4
- 4 ốc vít M6 cho rack (loại đi kèm với tủ rack của mình)
- 4 đai ốc M6 cho rack (loại đi kèm với tủ rack của mình)
Cần thêm chút thời gian và kiên nhẫn nữa là xong.
Mẹo nhỏ
Nó cũng có thể dùng được cho tủ rack 19 inch nếu bạn dùng thanh Din rail dài hơn.
Link mua thanh Din rail đây nè:
https://www.castorama.fr/rail-pour-equipements-modulaires-legrand/3245060367800_CAFR.prd
