Ống dẫn gió tản nhiệt hotend cho Qidi Plus 4

Lời mở đầu

Tôi đã từng đăng thiết kế này lên Thingiverse và nhiều người khác đã chia sẻ nó tại đây. Vì bây giờ tôi đã có trang cá nhân ổn định trên Printables nên tôi nghĩ mình cũng nên chia sẻ nó tại đây luôn. Việc người khác chia sẻ thiết kế này không làm tôi bận tâm lắm, miễn là họ đừng nhận vơ đó là thiết kế của họ. Dù sao thì cũng đến lúc làm rõ mọi thứ một chút rồi.

Giới thiệu

Qidi Plus 4 đôi khi có thể gặp tình trạng Heat Creep (nhiệt truyền ngược) trong một số điều kiện nhất định. Phần ống dẫn/buồng khí này được tạo ra để định hướng luồng gió từ quạt hút qua tản nhiệt tốt hơn, nhằm giảm thiểu nguy cơ bị Heat Creep khi in các chi tiết có nhiều đoạn rút nhựa (retraction) hoặc khi in ở nhiệt độ sợi nhựa cao.

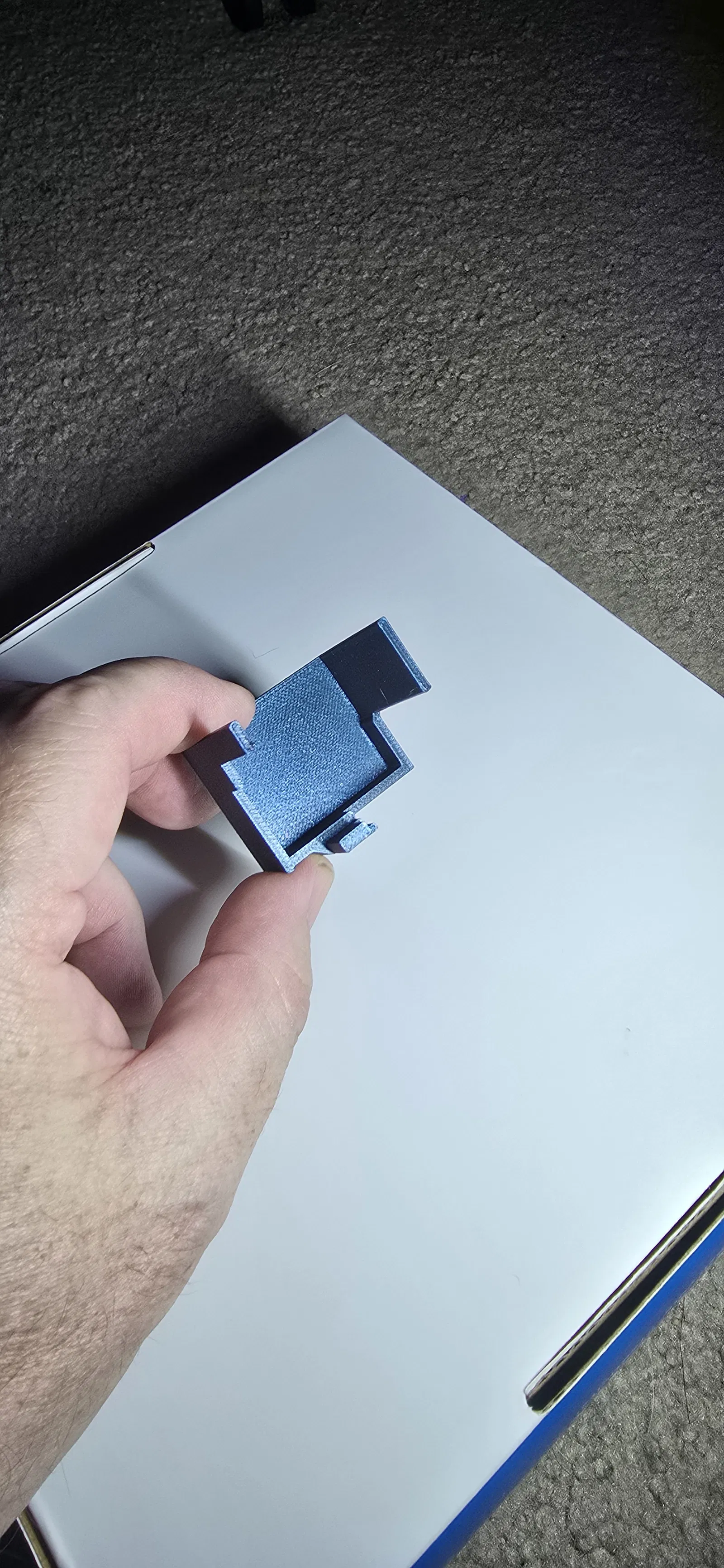

Theo thiết kế mặc định, có một khoảng hở khoảng 10mm giữa cửa ra của quạt và bề mặt tản nhiệt, khiến luồng khí dễ bị thoát ra ngoài thay vì đi xuyên qua tản nhiệt. Thiết kế này được làm theo dạng lắp khớp (snap-in), giúp giảm thiểu thất thoát luồng gió và làm mát tản nhiệt hiệu quả hơn.

Hướng dẫn lắp đặt

Trước tiên, hãy rút phích cắm cáp hotend ra khỏi bo mạch đầu in, và tháo cáp ra khỏi kẹp trượt cố định (vị trí nằm khoảng giữa chiều dài dây cáp).

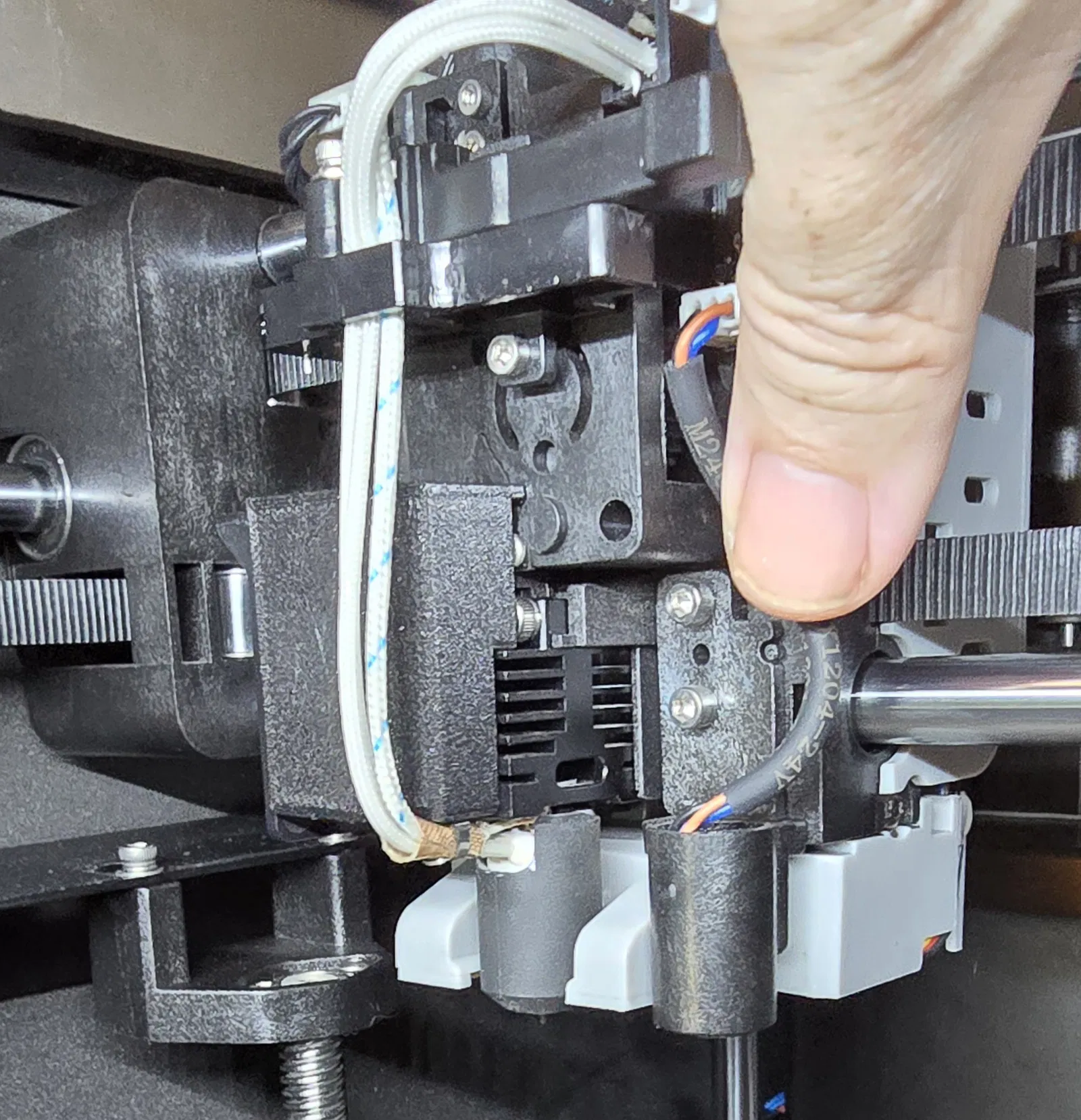

Bây giờ, hãy nhẹ nhàng di chuyển các dây cáp sang một bên và lắp ống dẫn vào như trong hình ảnh. Nhấn ống dẫn vào cho đến khi nó khớp chặt vào extruder. Bạn có thể giữ dây cáp quạt sang phía bên trái của đầu dài ống dẫn để tránh làm dây bị gập quá mức.

Cuối cùng, kẹp lại dây cáp hotend vào vị trí cũ và cắm lại phích vào bo mạch đầu in.

Thiết lập in

Nên in bằng nhựa ABS, ASA, PC hoặc PPA (HT Nylon) với độ cao lớp in (LH) 0.2mm và 100% infill!
