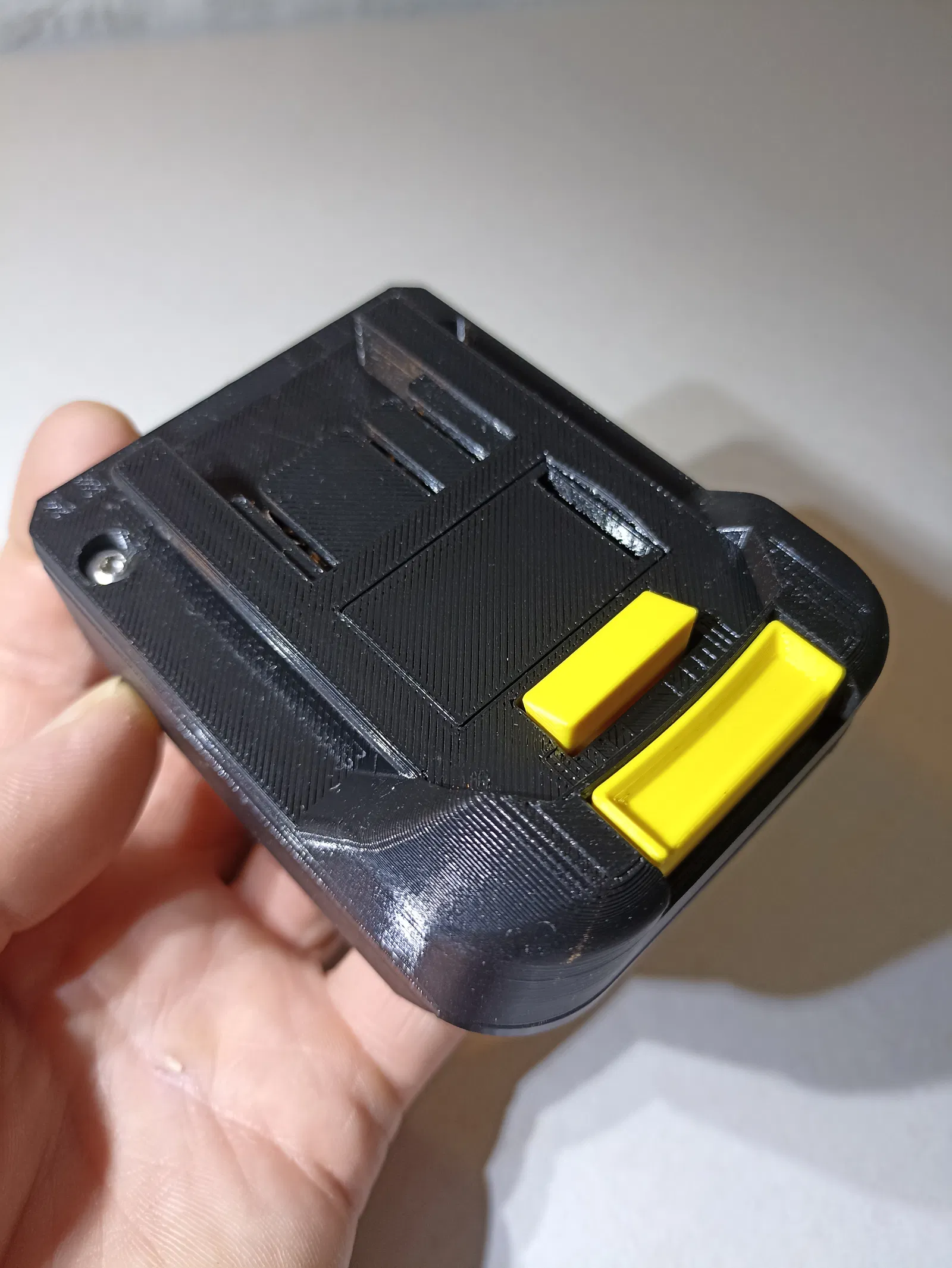

Bộ chuyển đổi (Adapter) dùng pin Makita cho máy công cụ Parkside
Mẫu adapter giúp bạn sử dụng pin Makita cho các thiết bị cầm tay Parkside. Thiết kế đã được tối ưu hóa qua nhiều lần thử nghiệm. Cần chuẩn bị ốc M4, điện trở 10k và đầu cốt để lắp đặt. Khuyến khích in bằng nhựa PETG để đảm bảo độ bền.
Mô tả

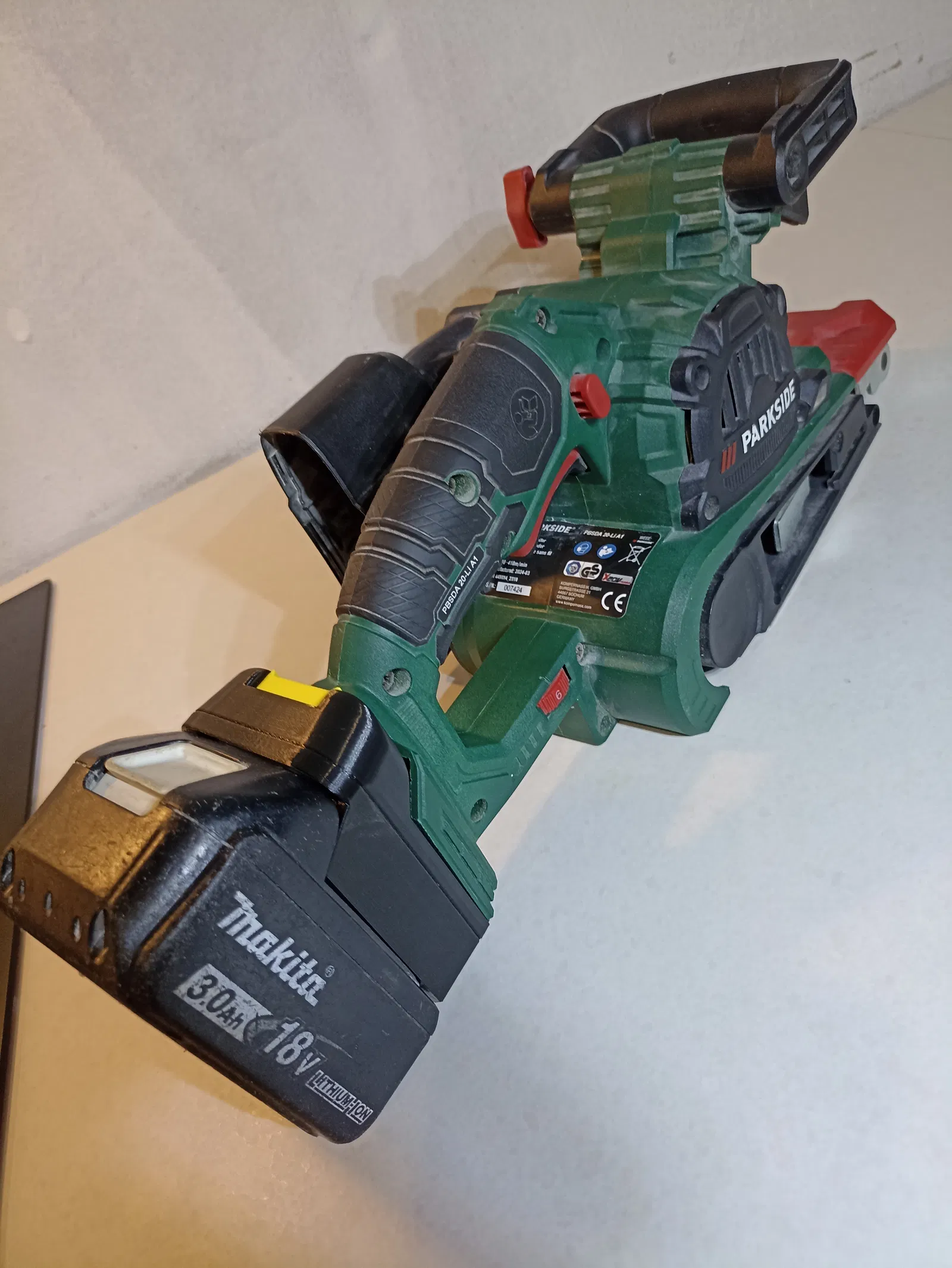

Mình đã test mẫu này trên các thiết bị của Parkside như máy mài, máy khoan SDS nhỏ, máy nén khí, cưa đĩa cầm tay và máy chà nhám đai. Các sản phẩm của Parkside thực sự khá đặc thù, độ rơ (vòng đệm) trên mỗi thiết bị đều khác nhau đáng kể nên mình đã chọn một phương án thiết kế trung bình nhất.

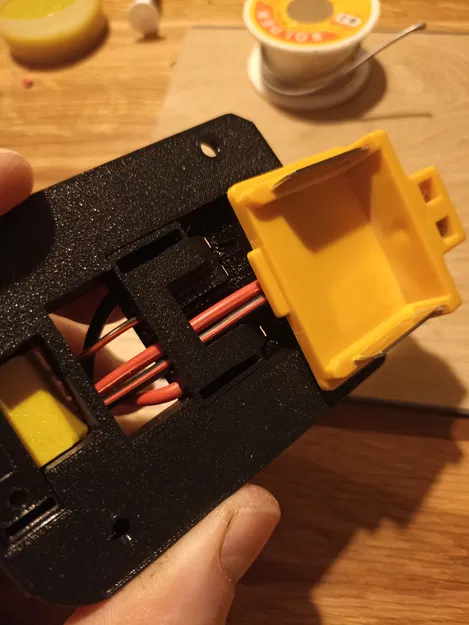

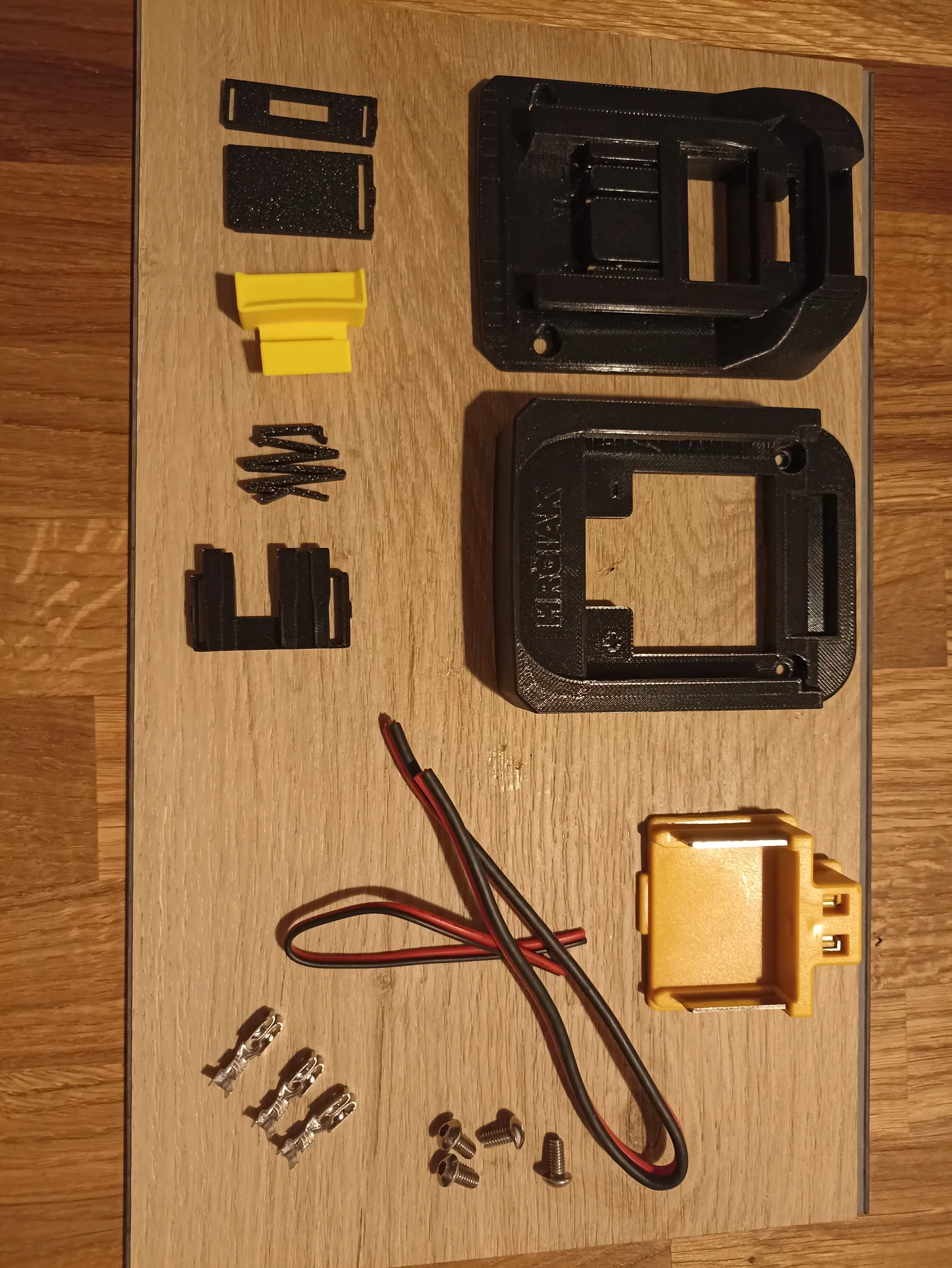

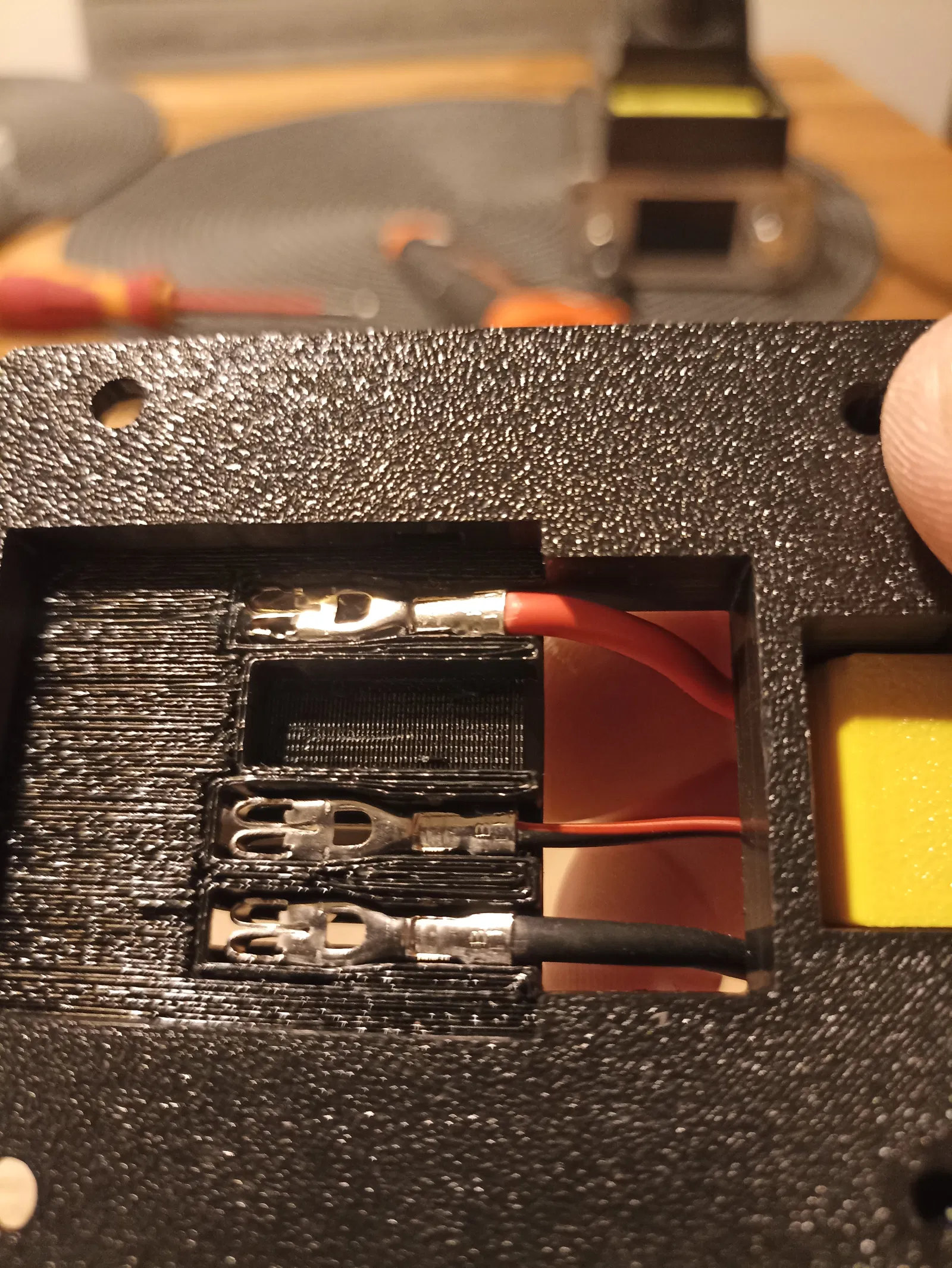

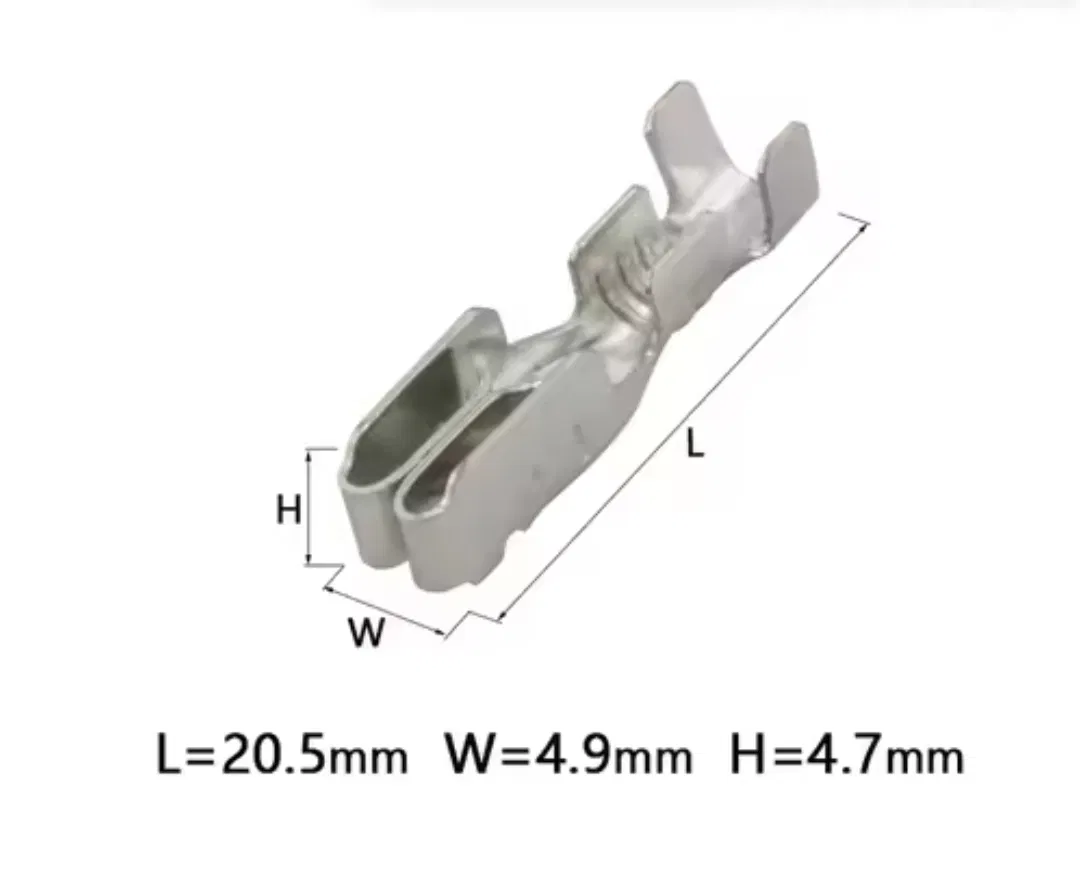

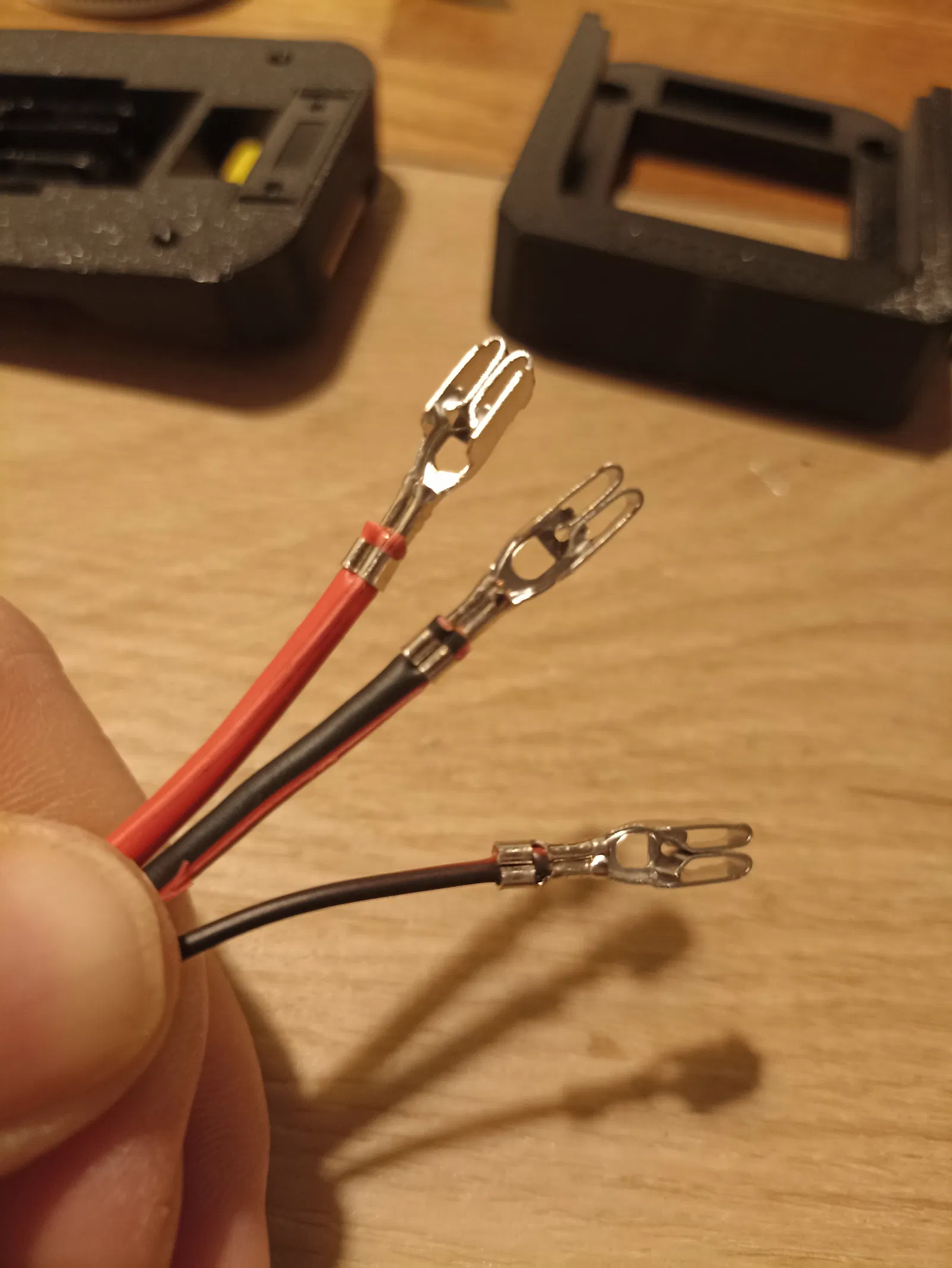

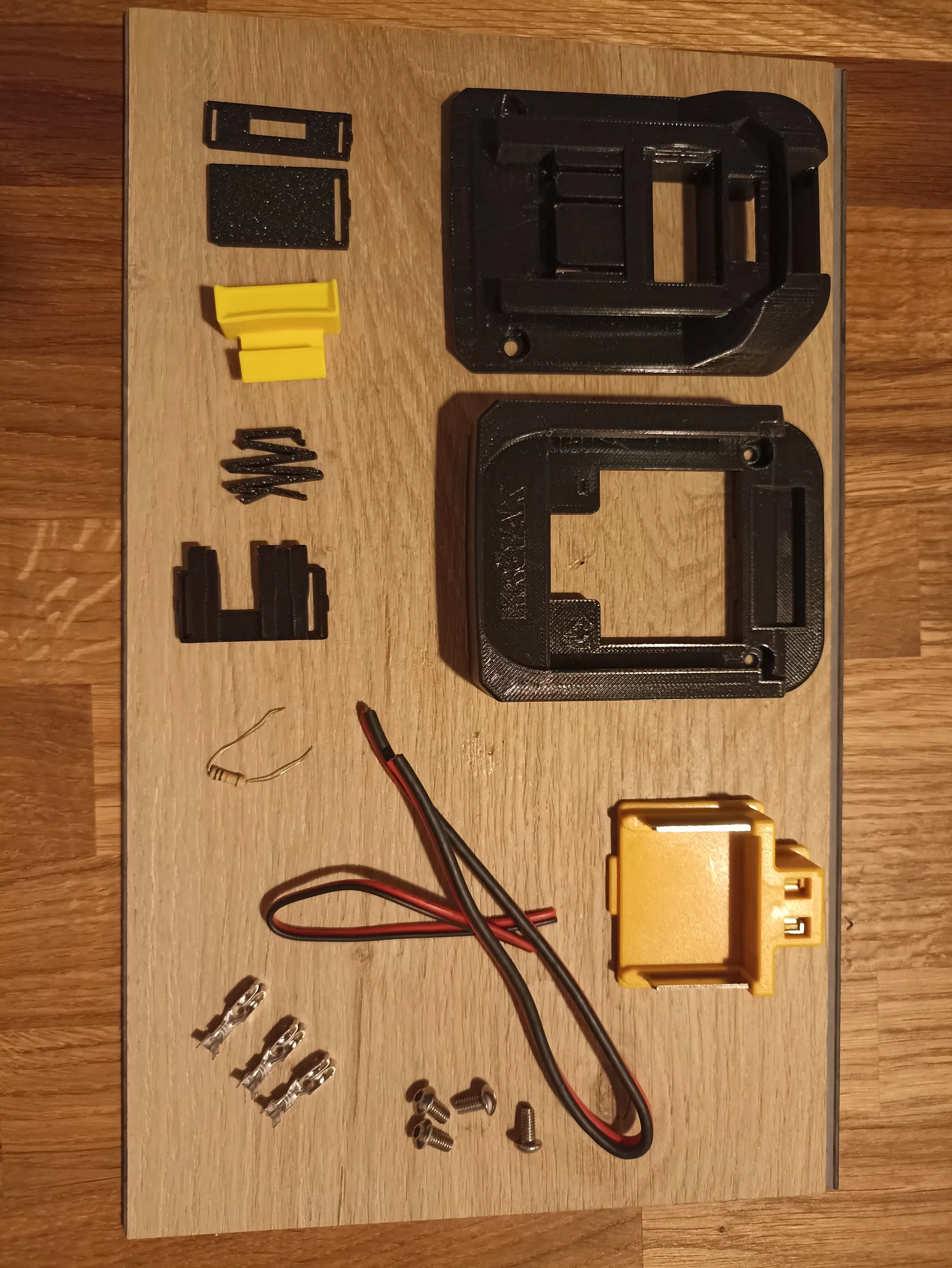

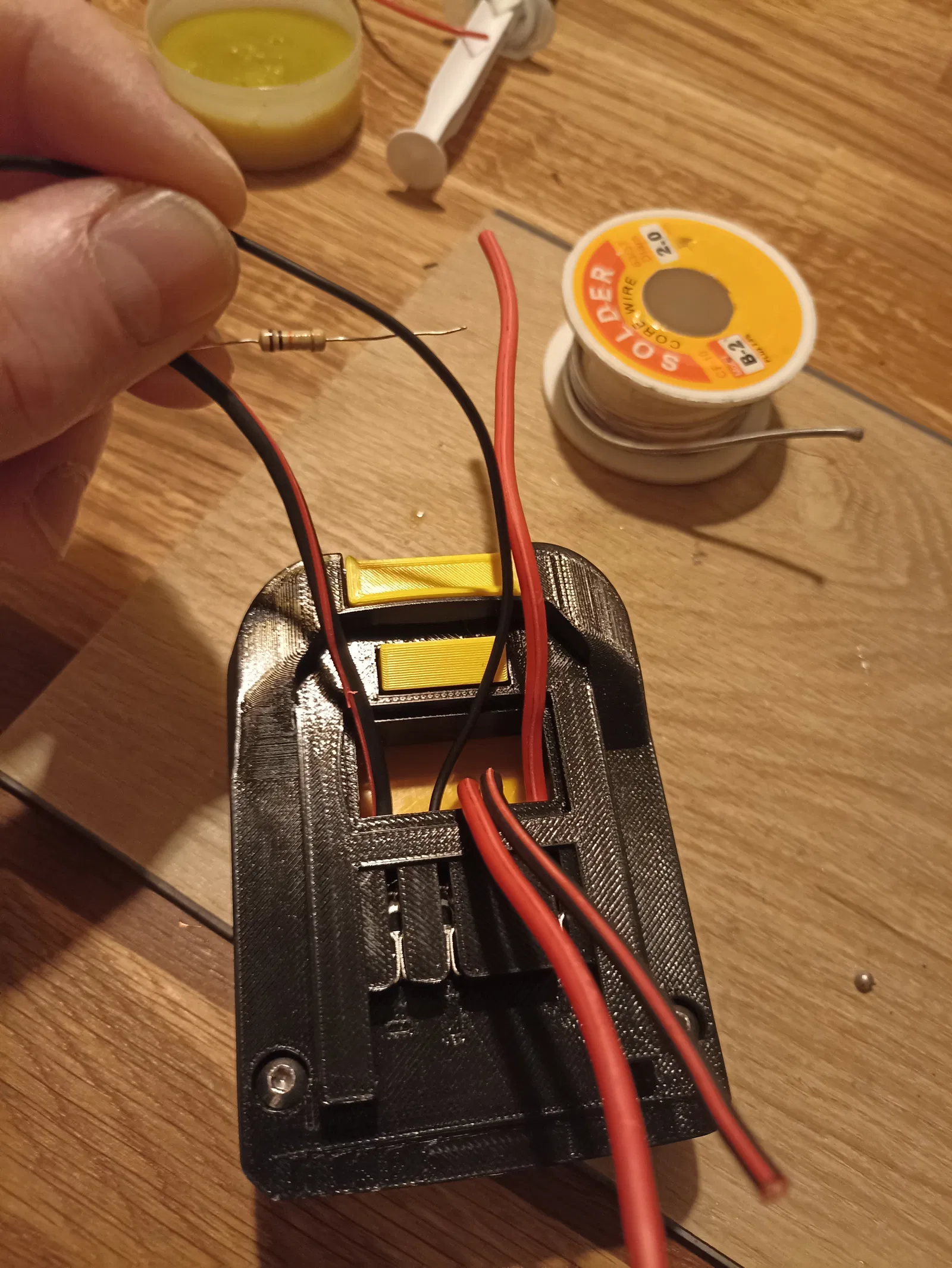

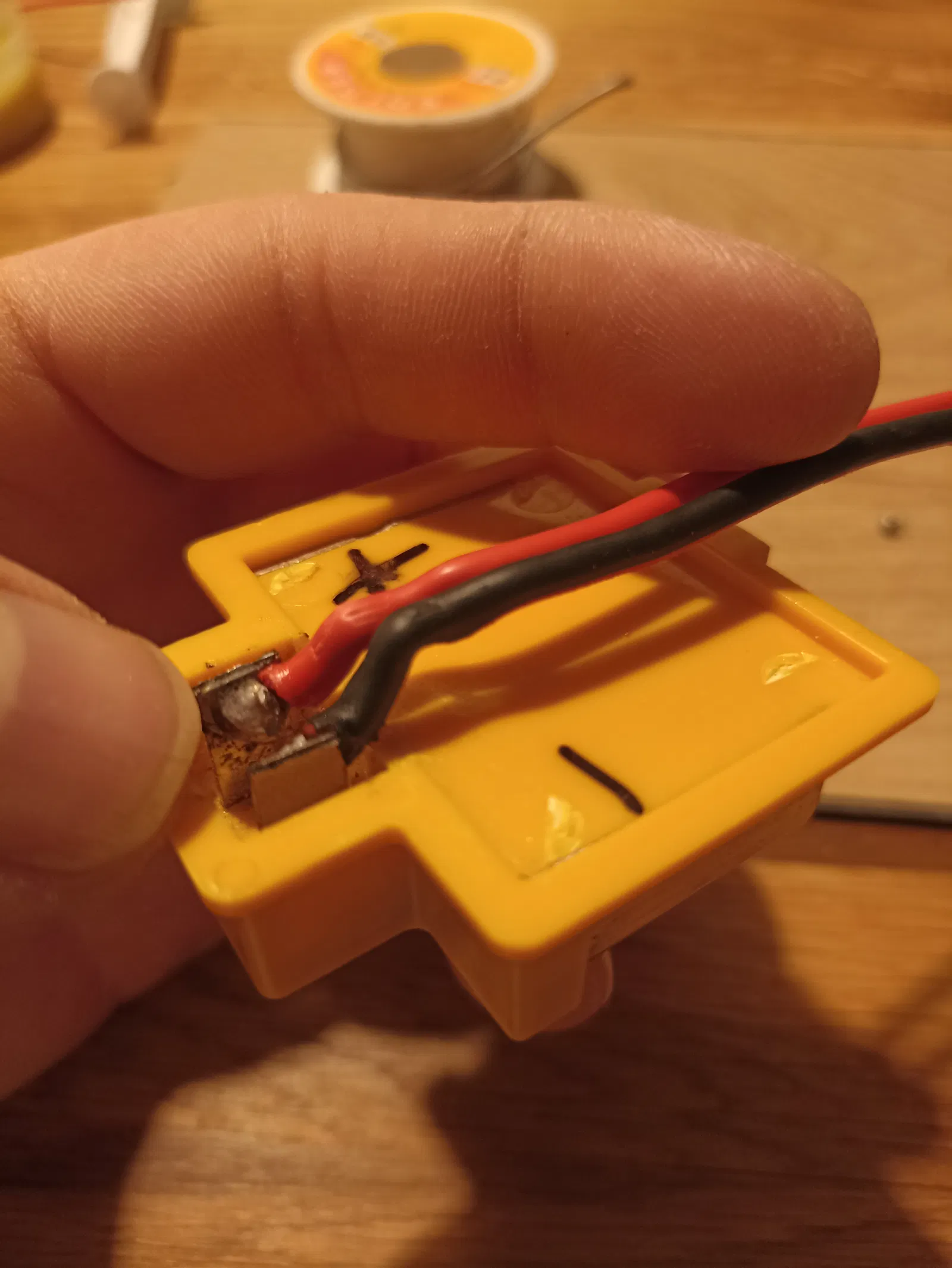

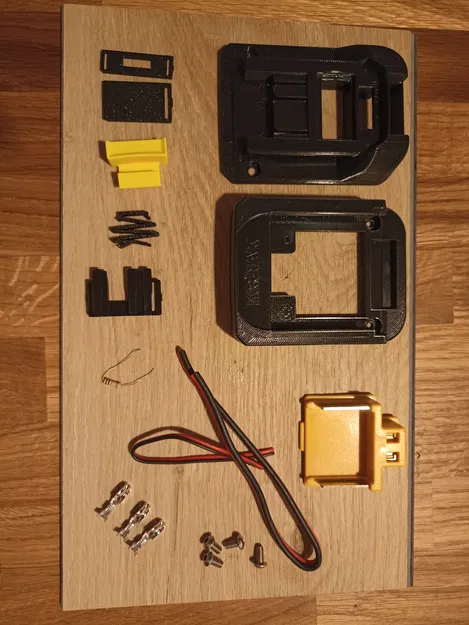

Bạn cần chuẩn bị 4 con ốc M4/10mm, 1 điện trở 10k, 3 đầu cốt (krimpovací konektor) như hình trong thư viện, có thể mua dễ dàng trên Aliexpress và tất nhiên là dây điện. Cách đấu nối rất dễ hiểu qua hình ảnh đi kèm.

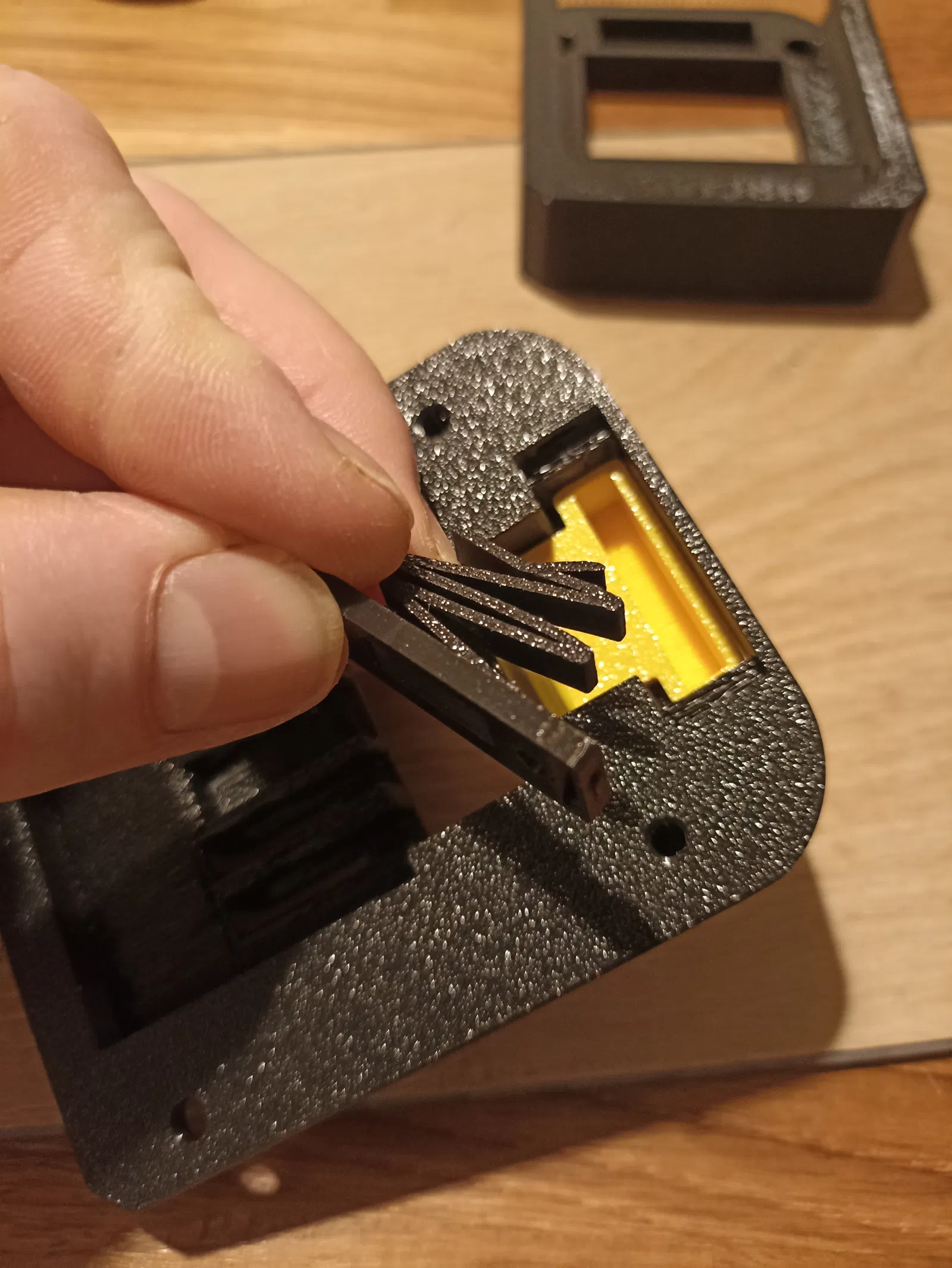

Khi lắp lò xo với long đền (podložka), hãy chú ý hướng lắp theo hình, nếu không sẽ dễ bị kẹt.
Thông số in: Layer 0.16, hỗ trợ (support) auto bình thường, chất liệu PETG, perimetr 3, mật độ in (infill) 25% dạng lưới (grid).
Đối với những ai thấy chưa khớp, mình đã test và in thử khoảng 25 lần rồi. Sau khi đăng tải thì mình phát hiện ra nó hơi khó lắp vào máy cưa đĩa, nên mình đã thực hiện thêm một vài điều chỉnh nữa :-/
