Bộ chuyển đổi pin Makita cho máy Parkside / Phiên bản mới đã sẵn sàng
Dùng pin Makita dòng BL cho các thiết bị Parkside 20V. Hướng dẫn chi tiết cách lắp đặt tiếp điểm, sử dụng điện trở 10k và thông số in PETG tối ưu. Đã cập nhật phiên bản mới tương thích hoàn hảo với các dòng máy Parkside đời mới nhất.
Mô tả

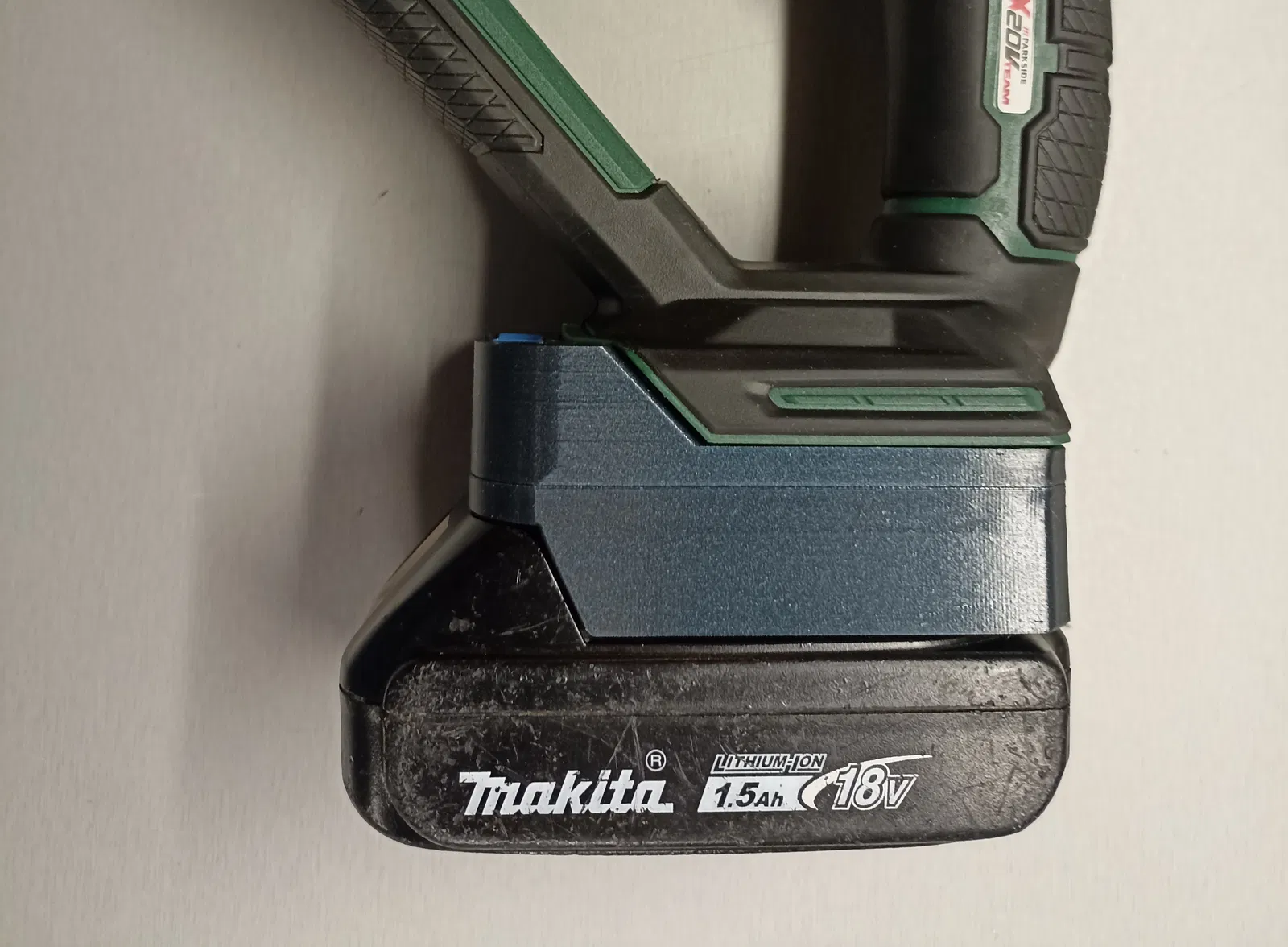

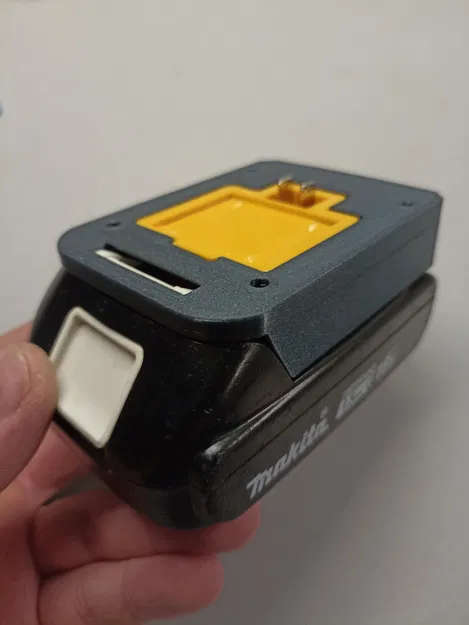

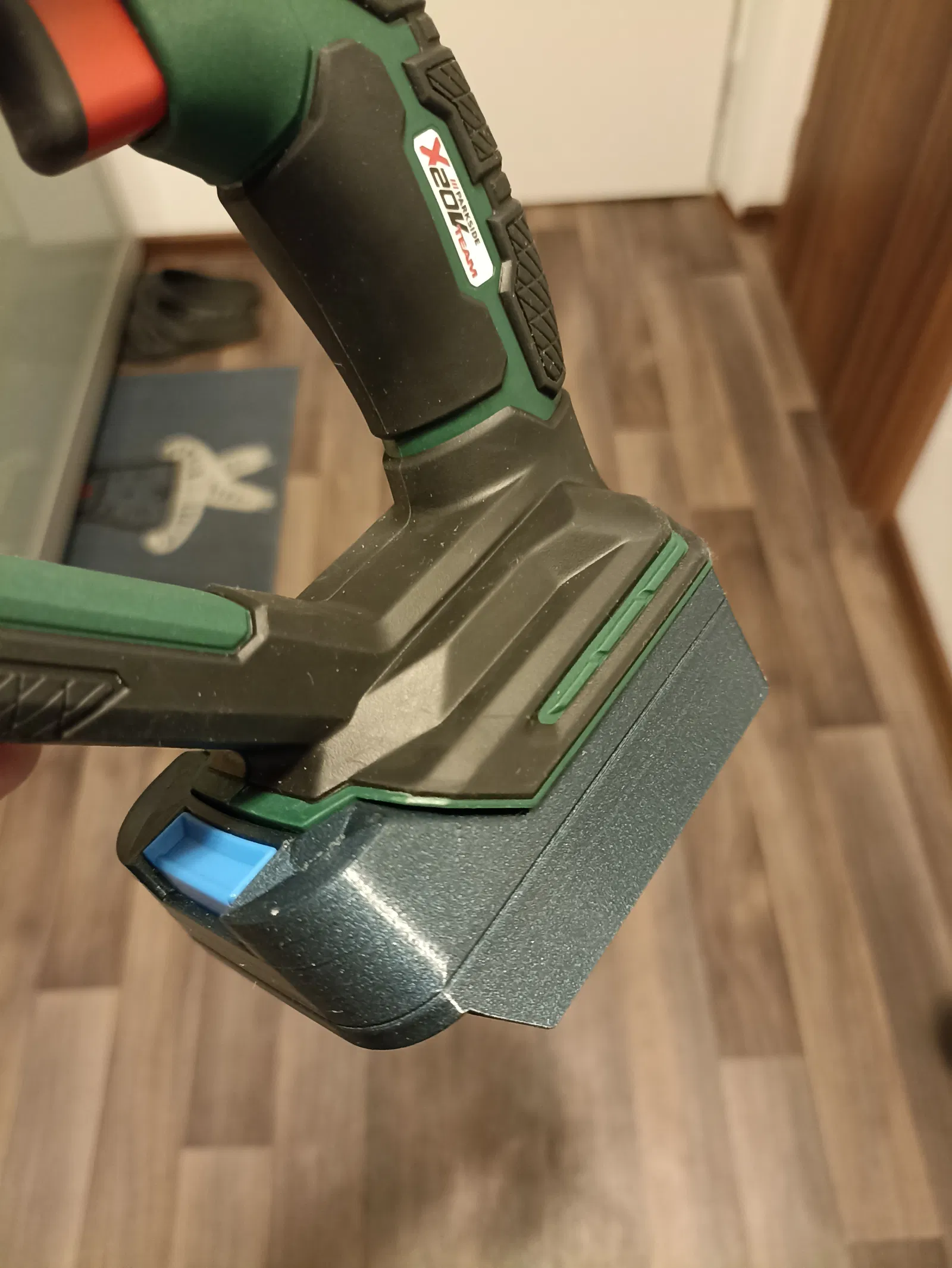

Với bộ chuyển đổi này, các bác có thể dùng pin Makita dòng BL.. cho tất cả các loại máy cầm tay Parkside 20Vteam.

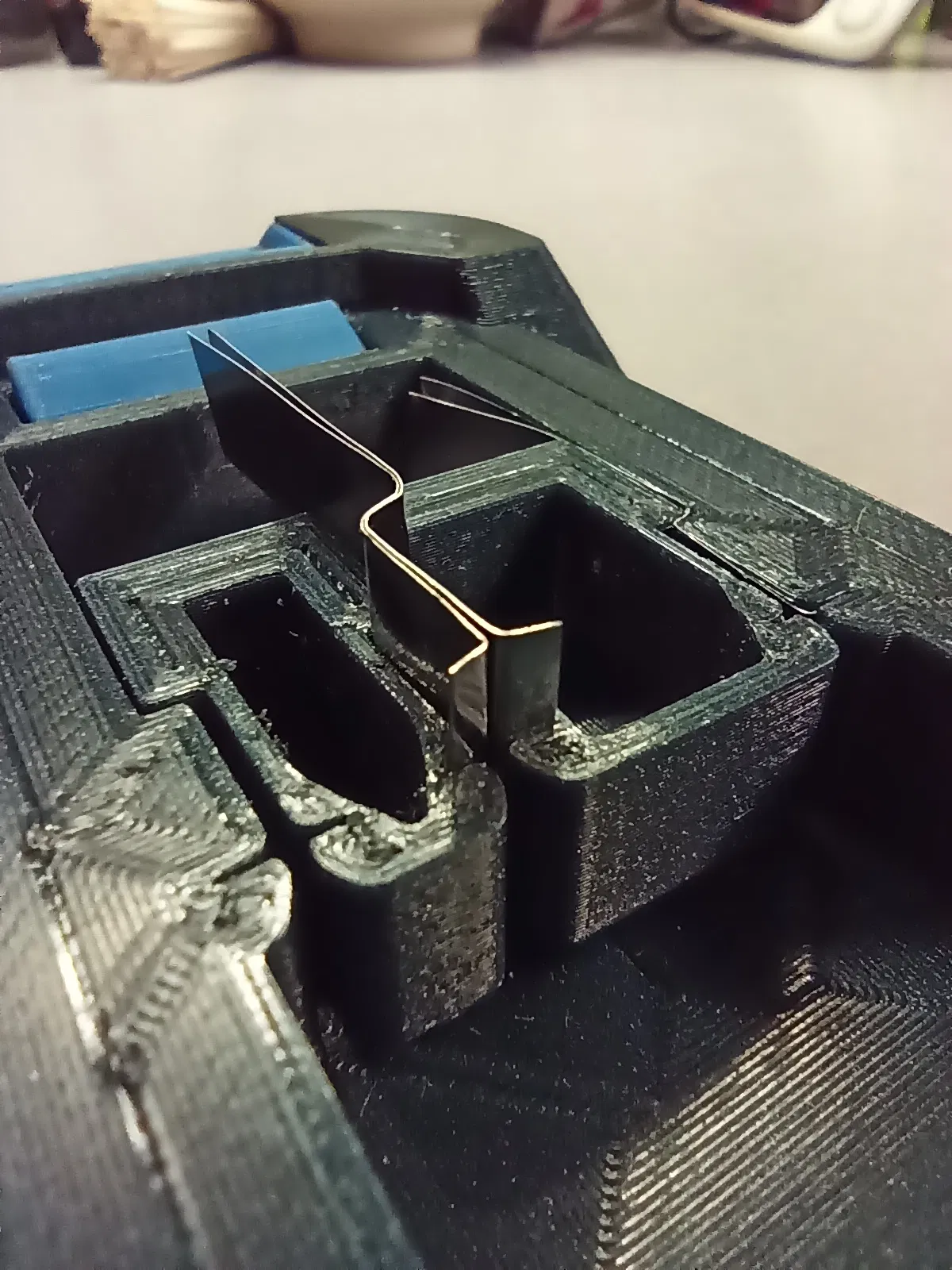

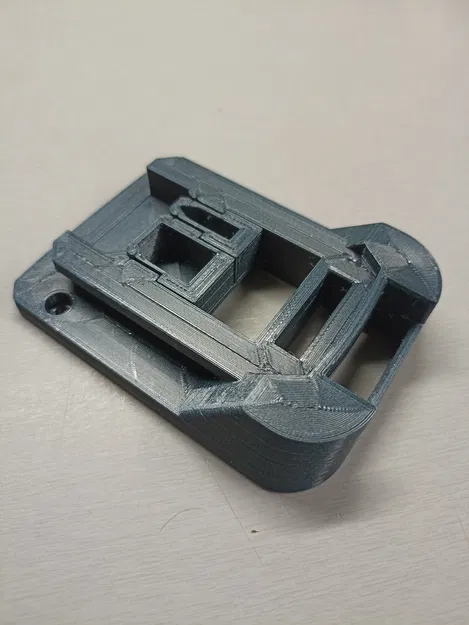

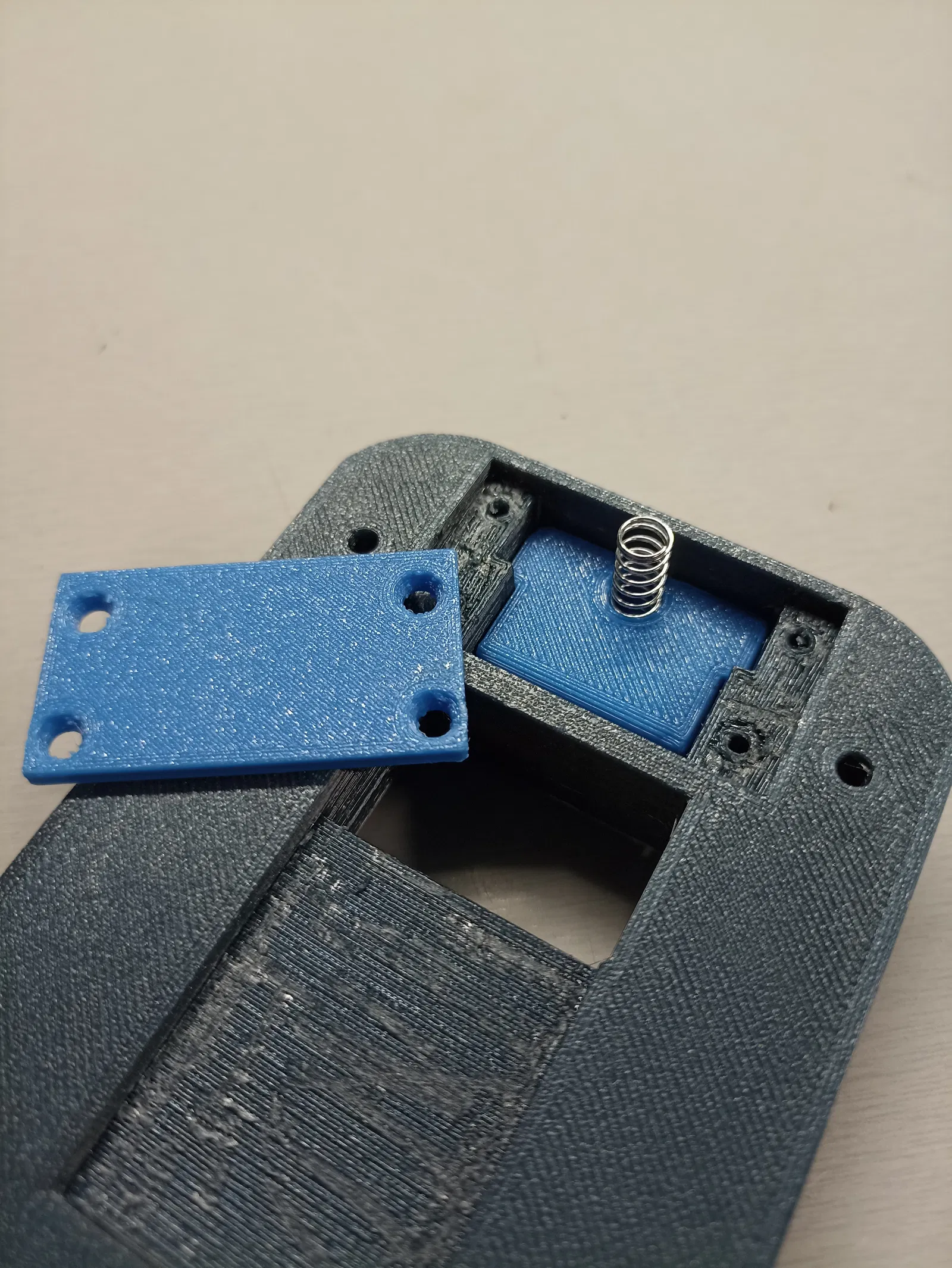

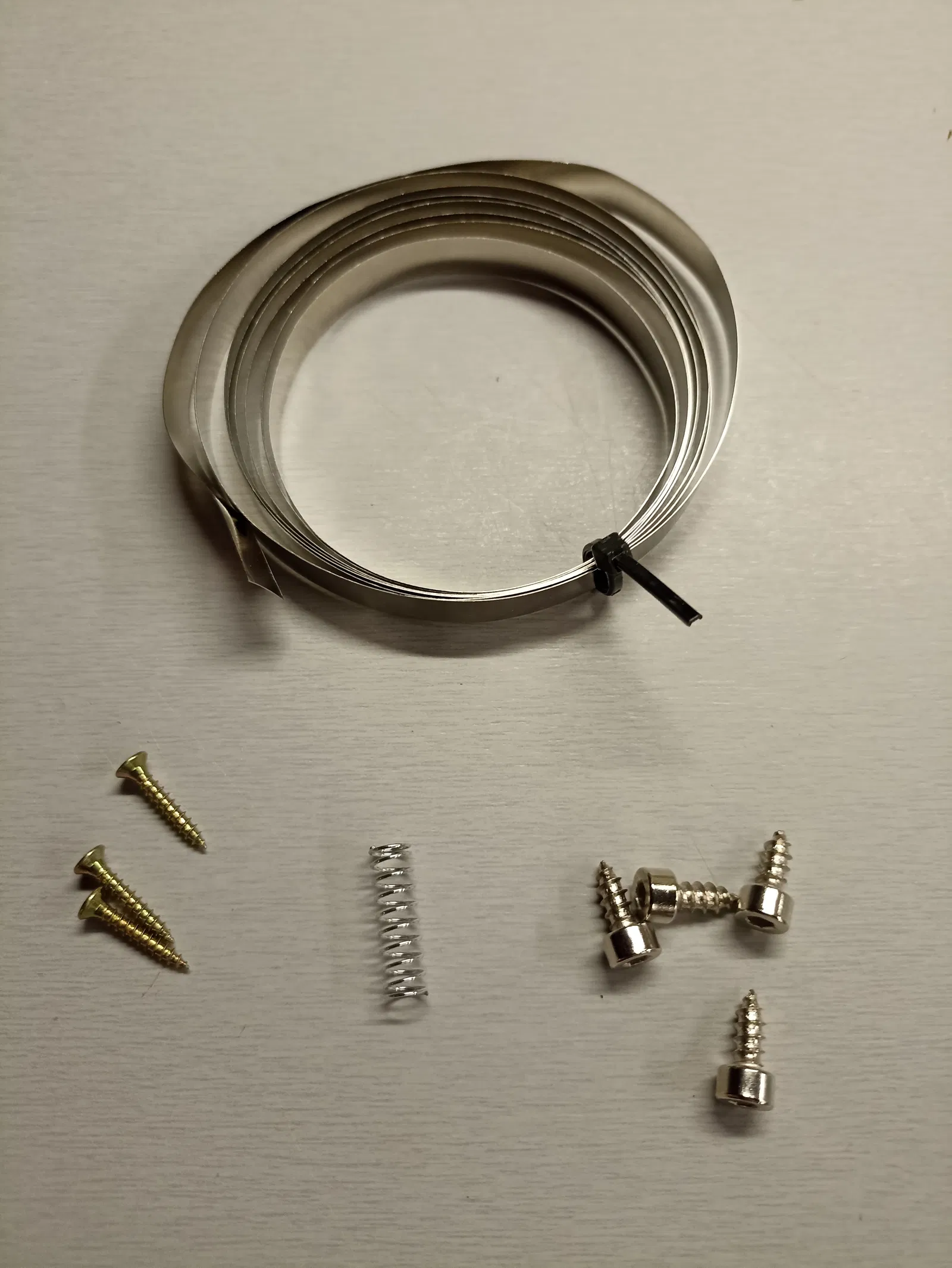

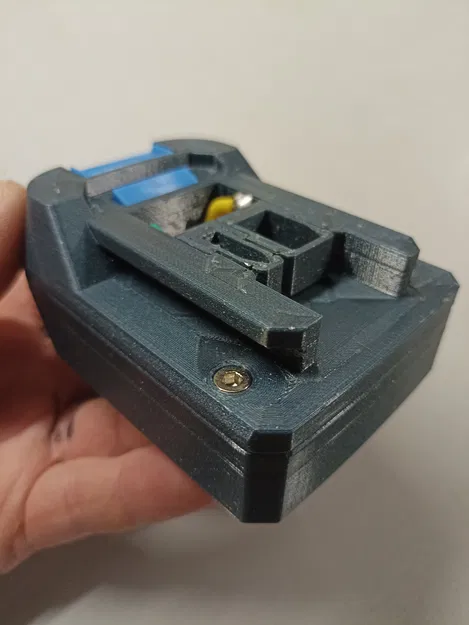

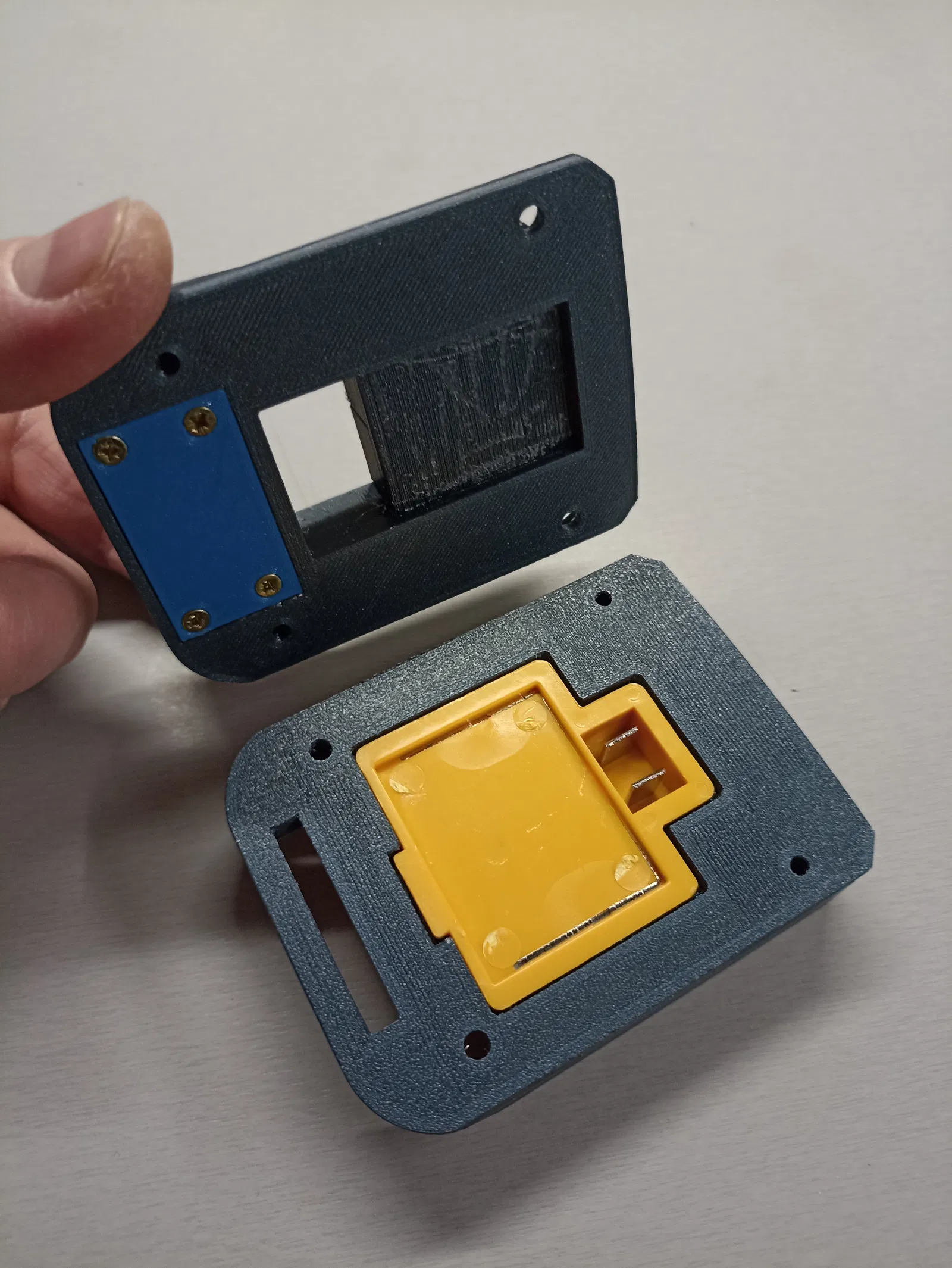

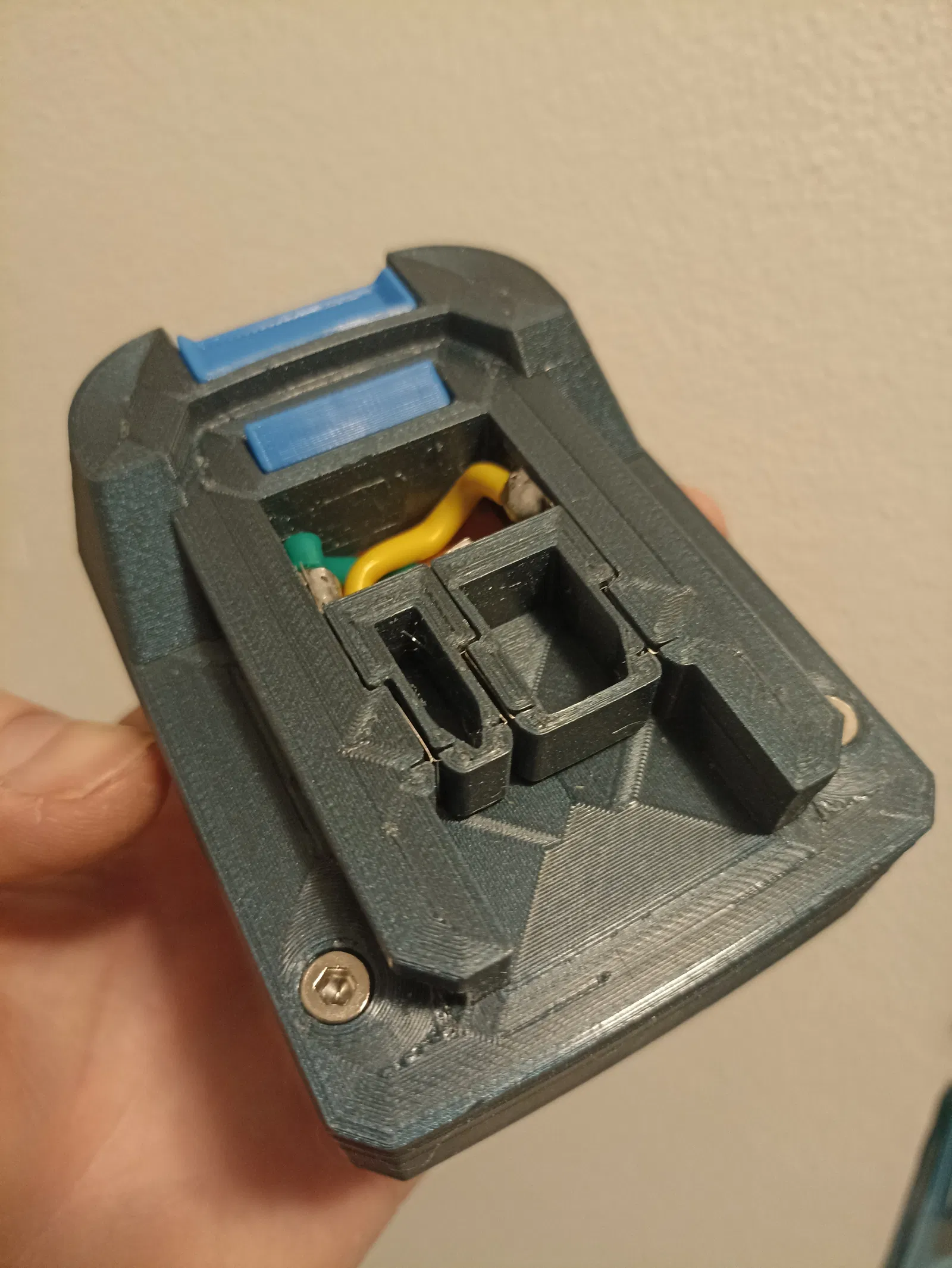

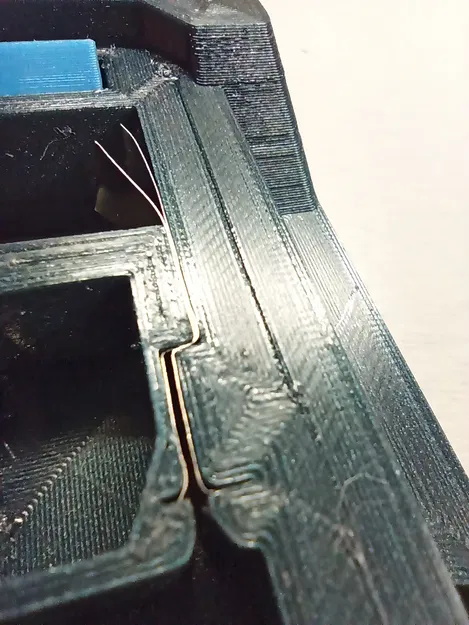

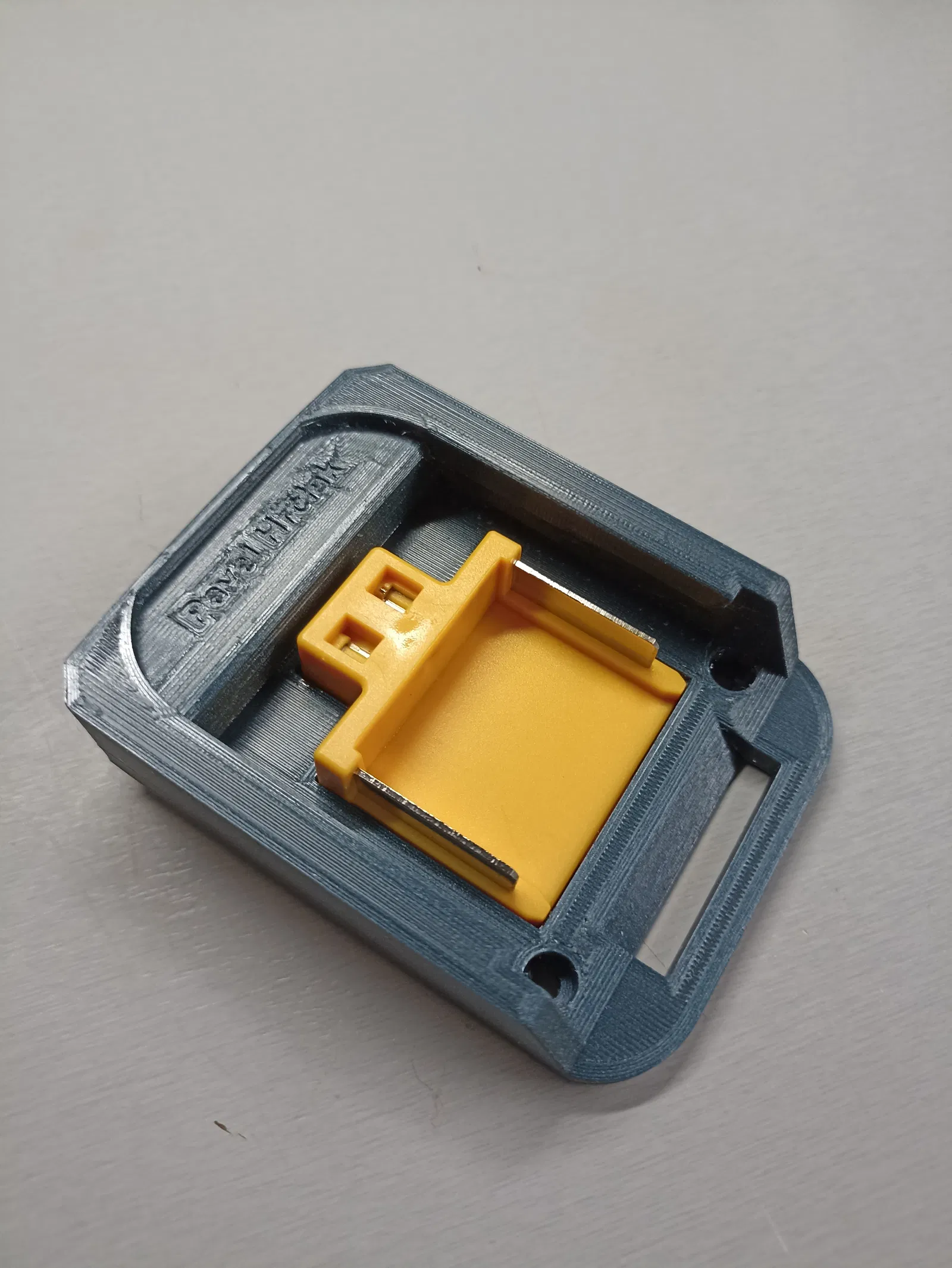

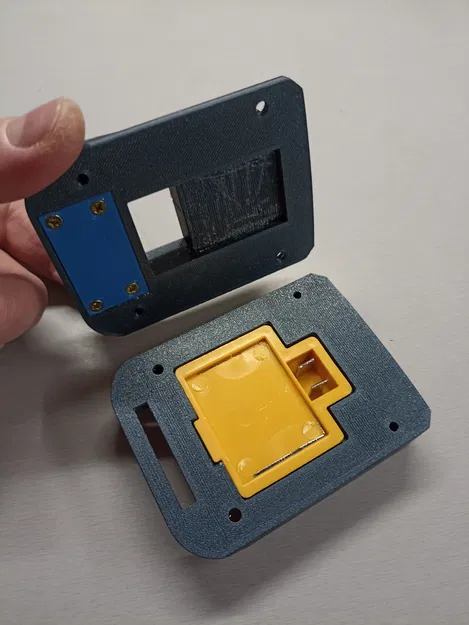

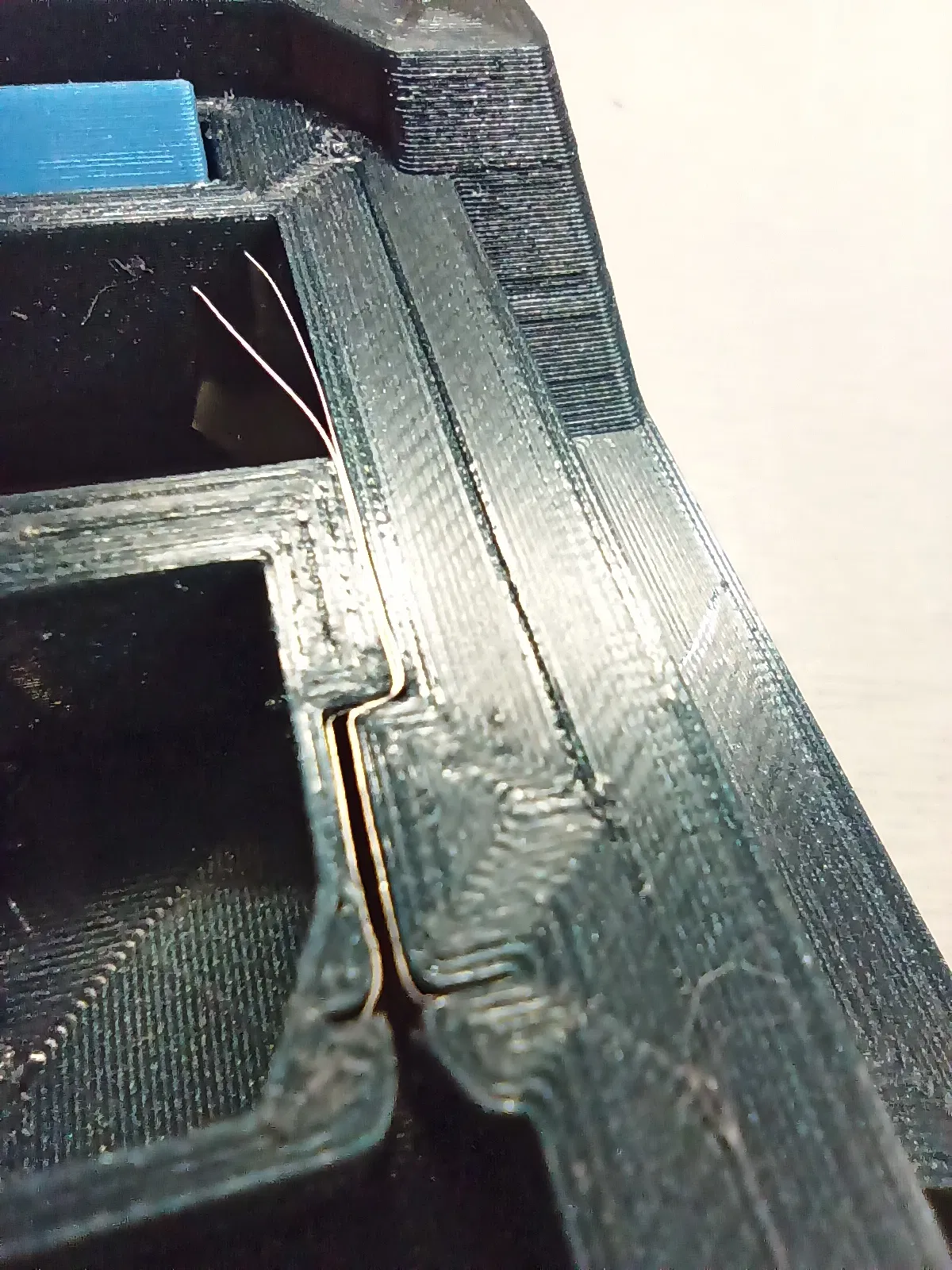

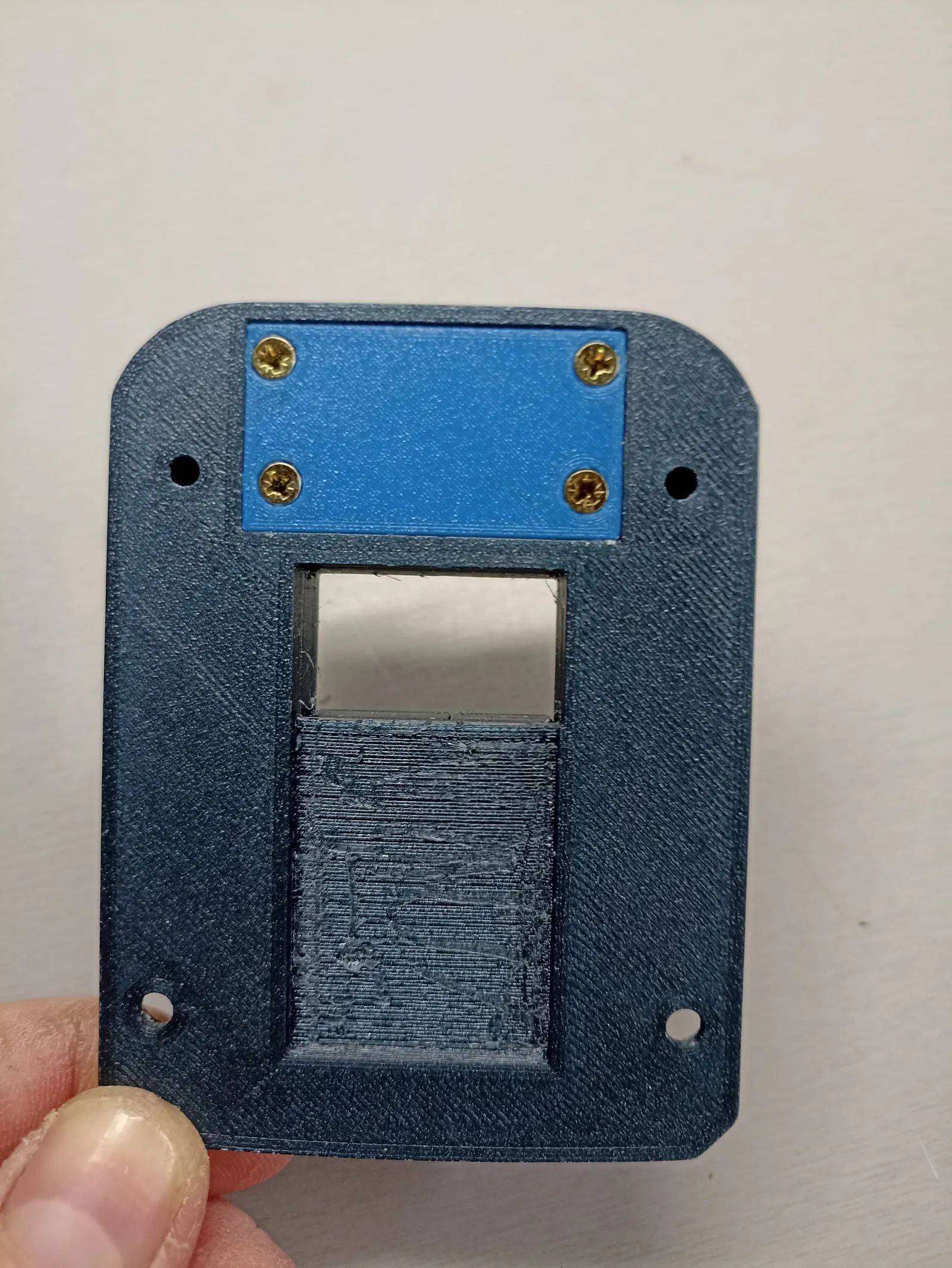

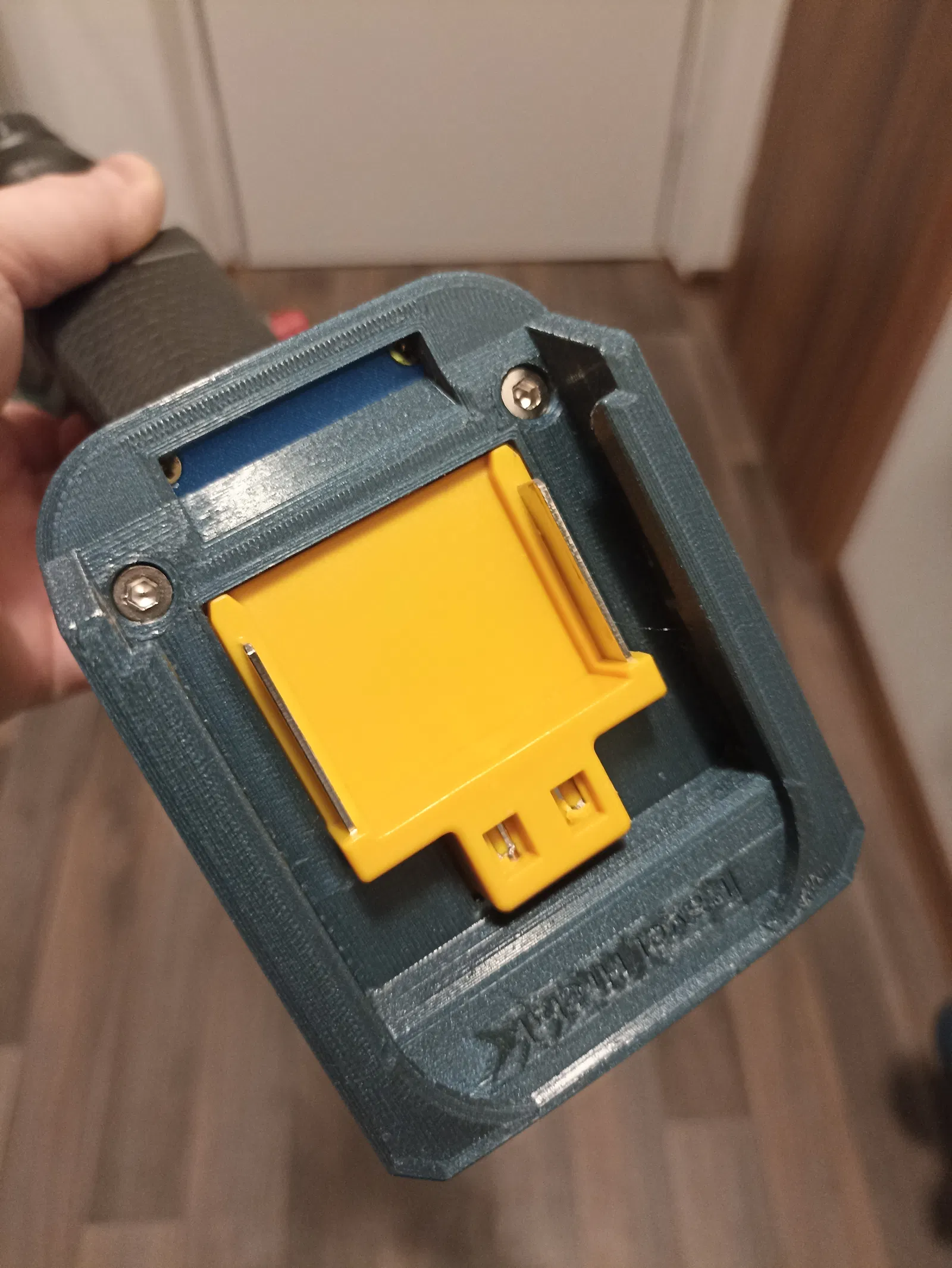

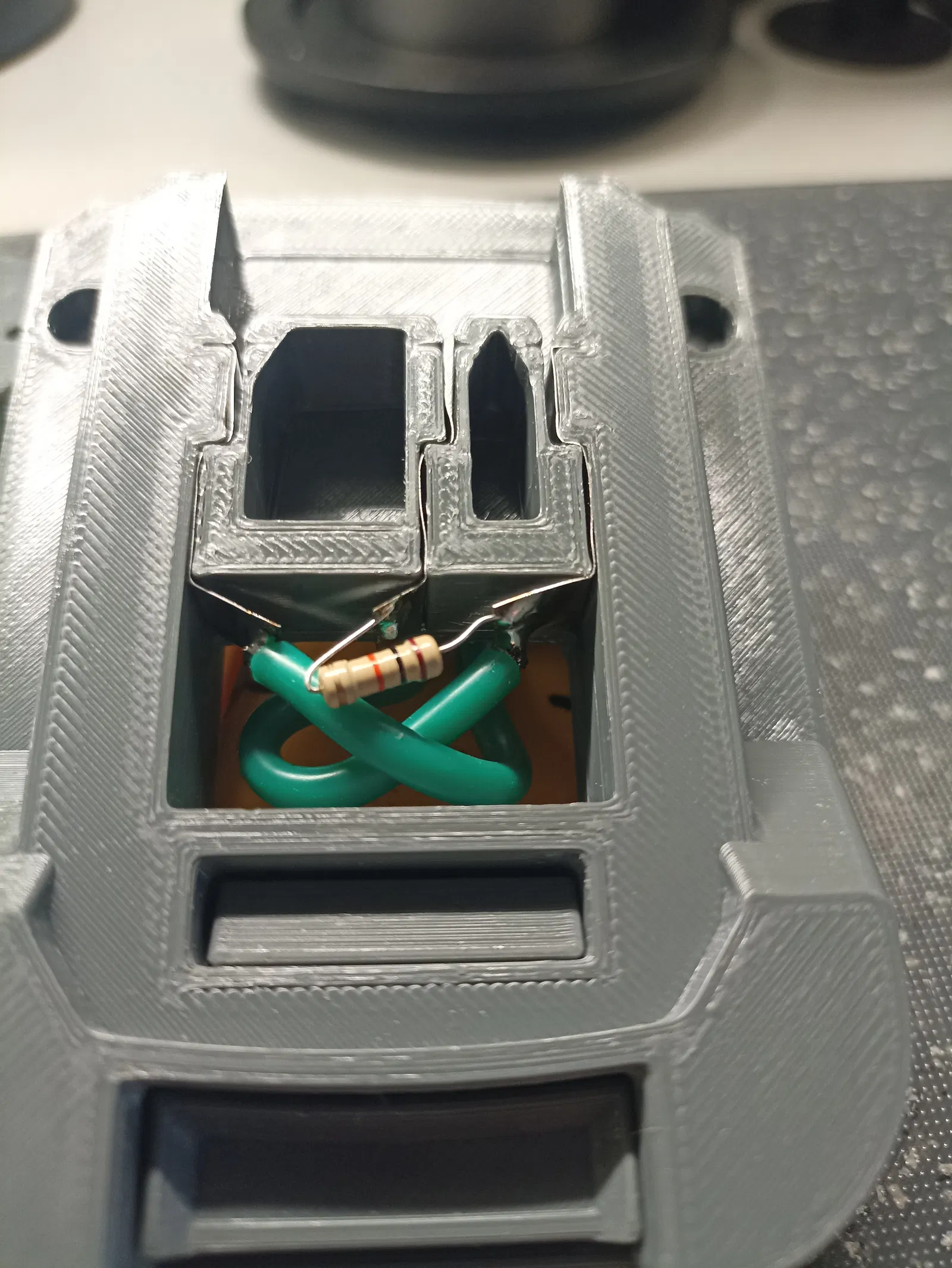

Nhìn vào hình ảnh là các bác có thể hiểu ngay cách lắp ráp. Về phần tiếp điểm, mình dùng băng niken dày 0.12mm, bọc cả hai mặt nhưng cũng không nhất thiết phải làm vậy. Lò xo đường kính khoảng 5.5mm/18mm, 4 ốc vít phi 4mm/9.5mm, 4 ốc vít phi 2.5mm/7mm. Ở phần đế cắm Parkside, các bác nhớ lắp thêm điện trở 10k vào giữa tiếp điểm T và -, đây là linh kiện thay thế cảm biến nhiệt nên các bác chú ý đừng để máy quá nóng nhé.
Thông số in: đầu phun 0.4, chất liệu PETG, 4 perimeters, infill 30%, cần có support. Riêng phần lẫy khóa nên in layer 0.15 hoặc thấp hơn. Đừng dùng cài đặt bridge quá dày vì có một số chi tiết cần độ đàn hồi in trực tiếp trong không khí.

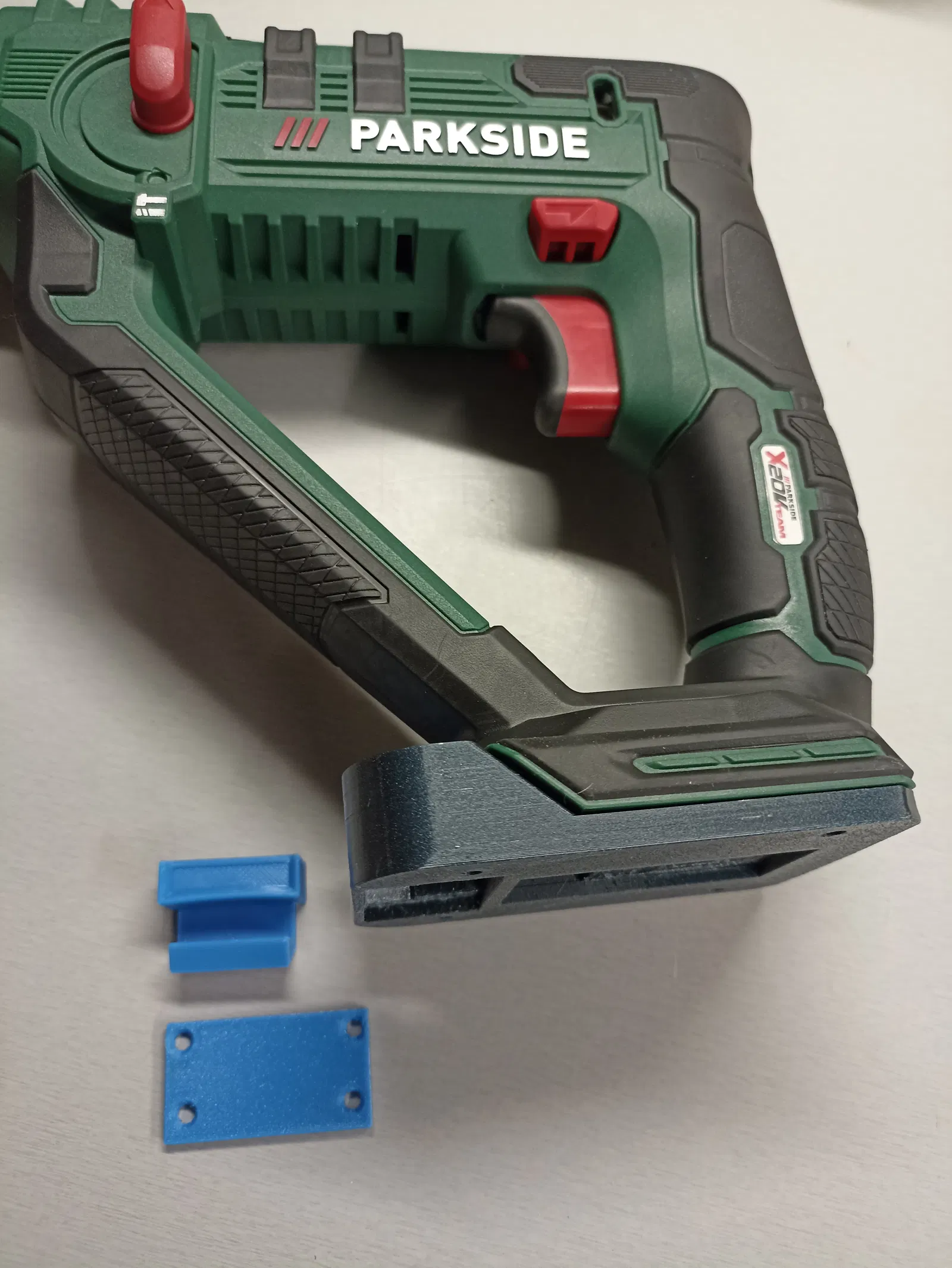

!! Parkside vừa thay đổi nhẹ kích thước đế cắm nên các phiên bản cũ hơi khó gắn vào các đời máy mới.
Mình đã cập nhật bản mới, đảm bảo dùng ngon lành cho mọi thiết bị của Parkside:
