Bộ bản lề cửa Creality K1 góc 270° tháo rời kèm miếng đệm kín khe hở

Lưu ý: Sản phẩm này KHÔNG dùng được cho dòng máy K1 Max.

Tóm tắt thiết kế:

Creality K1 là một chiếc máy in tuyệt vời, nhưng thiết kế bản lề cửa của Creality thực sự đáng bàn. Việc để cửa kính mở hờ trông khá nguy hiểm và dễ xảy ra tai nạn. Mình đã tham khảo các mẫu bản lề khác, nhưng hầu hết đều có chung đặc điểm là chỉ bắt vít vào tấm khung bên phải. Dù dùng được, nhưng cách bắt vít bên hông về lâu dài rất dễ bị cong vênh hoặc biến dạng nếu bạn lỡ đóng mở cửa mạnh tay. Mình muốn bộ bản lề phải giữ cho cửa luôn thẳng hàng và cân đối, không bao giờ bị xệ.

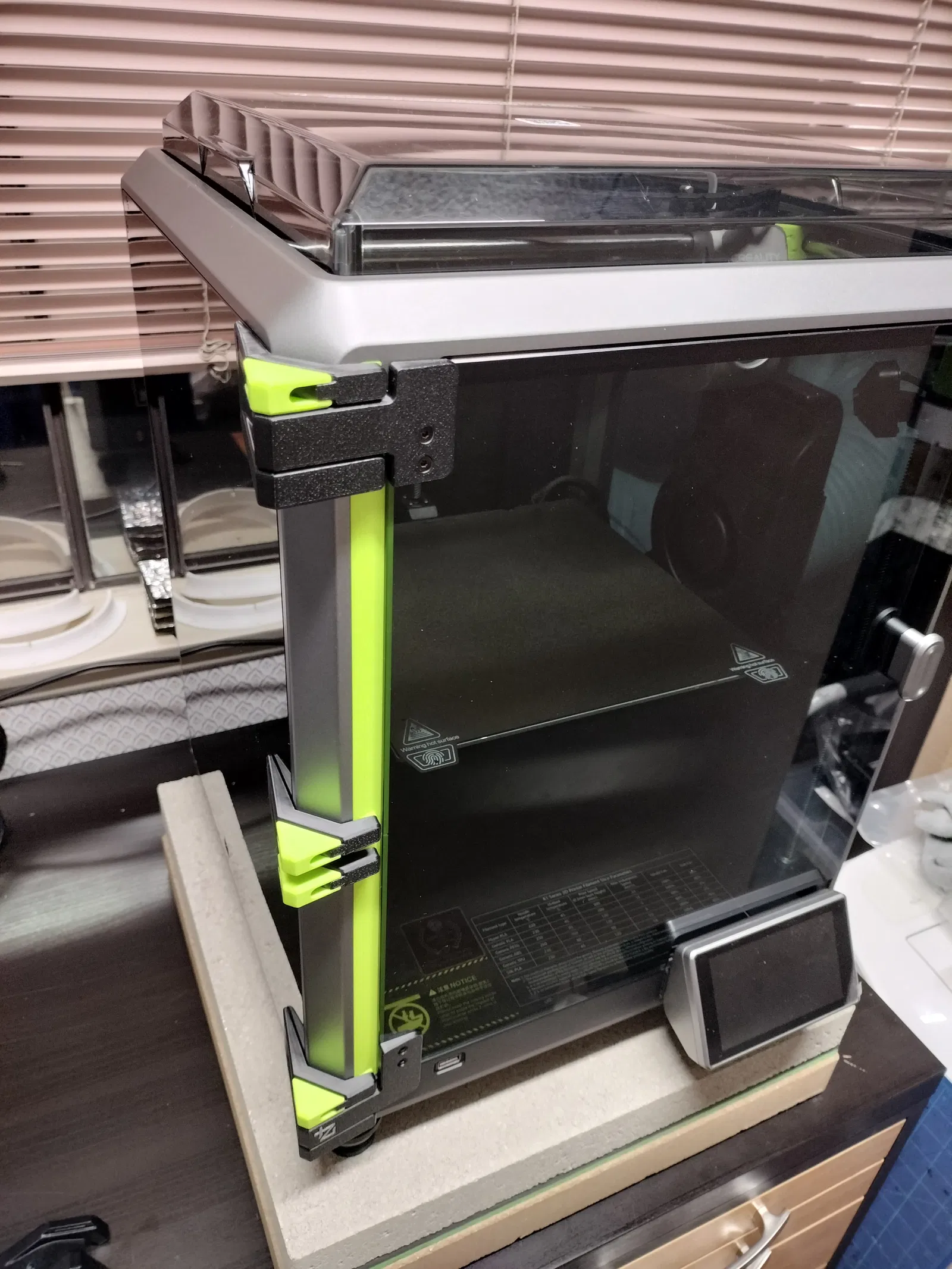

Giải pháp của mình là thiết kế bản lề bắt vào phần góc. Cụ thể, mình cho bản lề kẹp chặt khung từ phía trước và ôm vòng sang hai bên.

Do thiết kế cửa của Creality, ở phía bên trái còn một khe hở không hề có tác dụng gì, thậm chí còn gây bất lợi khi bạn muốn duy trì nhiệt độ buồng in ổn định cho các loại vật liệu đặc thù. Vì vậy, mình đã tháo thanh nhựa trang trí bóng loáng ra và thay thế bằng miếng đệm kín khe hở. Đây chính là cách hoàn hảo để giải quyết cả hai vấn đề cùng lúc.

Kết quả là một miếng đệm vừa giúp kín khe, vừa đóng vai trò hỗ trợ thêm cho bản lề. Nhờ miếng đệm kéo dài xuống tận đáy khung, nó sẽ cố định chắc chắn, ngăn chặn tình trạng cửa bị xệ theo thời gian.

Cuối cùng, mình cần cửa có thể tháo rời dễ dàng, nên mình đã thêm các nắp che cho những con ốc lộ ra khi tháo cửa. Những chiếc nắp này cũng giúp ngăn chặn việc vô tình nhấc cửa lên khi đang sử dụng.

Mình đã thử nghiệm qua nhiều phiên bản của bộ bản lề này (in bằng nhựa ASA) trong hàng trăm giờ in, ngay cả khi in ở gia tốc cao và nhiệt độ buồng in lên tới 60°C, bản lề vẫn không hề bị biến dạng và cánh cửa luôn nằm ngay ngắn trên khung.

Lưu ý thêm: Phần bản lề “giả” ở giữa dùng để giữ miếng đệm cố định. Do thỉnh thoảng phải tháo bàn in ra, có thể bạn sẽ vô tình va chạm làm hỏng miếng đệm. Chỉ cần tháo phần bản lề giả này là bạn có thể lấy 2 phần giữa của miếng đệm ra để thay thế mà không cần phải tháo rời toàn bộ hệ thống bản lề chính.

Vật liệu cần thiết:

1. (5) Ốc M3x8 đầu bằng (để bắt bản lề vào khung)
2. (4) Ốc M3x10 đầu bằng (cho cửa)
3. (4) Đai ốc M3 (cho cửa)
4. (2) Ốc M4x30 đầu bằng (để nối bản lề khung với bản lề cửa)
5. (2) Đai ốc M4 (để nối bản lề khung với bản lề cửa)

Hướng dẫn in:

Các file STL đã được đặt đúng hướng in. Nếu bạn in tất cả trên một bàn in, các chi tiết sẽ trông như thế này:

Ghi chú khác:

Tham gia D3vil Design Discord để xem thêm nhiều dự án thú vị cho máy in 3D của bạn nhé!
