Case đựng Raspberry Pi cho Ender-3

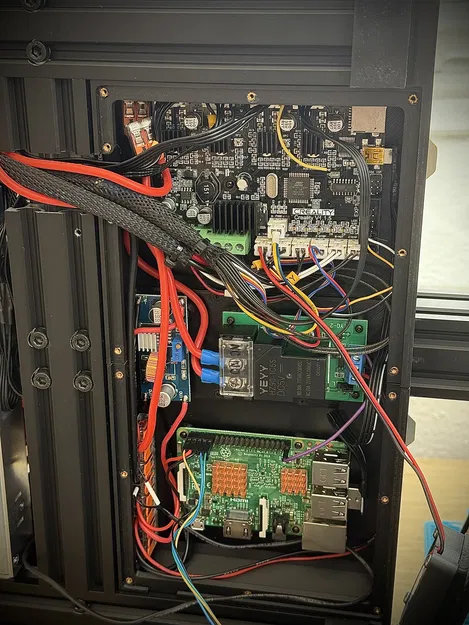

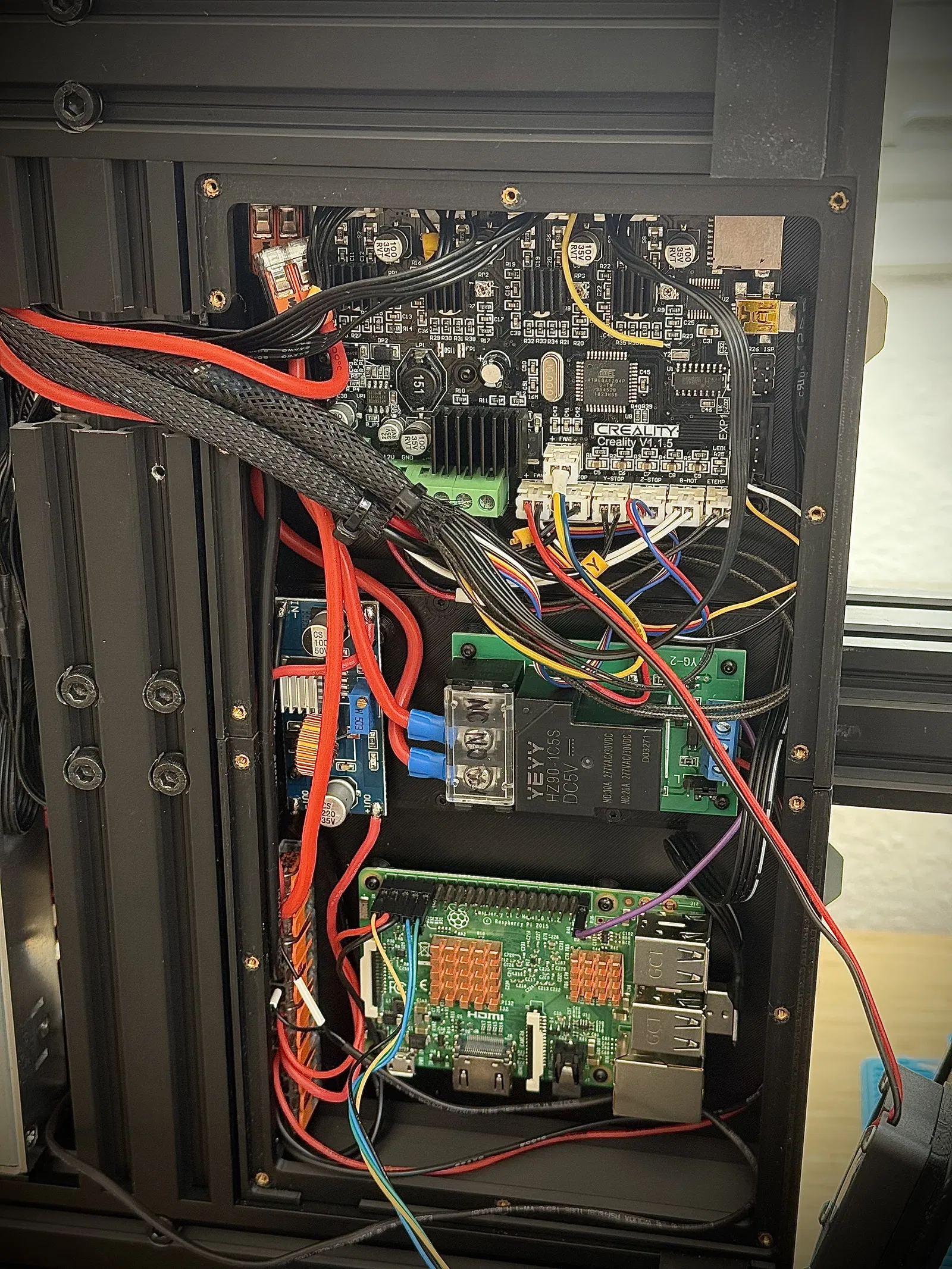

Cái case này được thiết kế để lắp vừa Raspberry Pi 2/3 Model B và bo mạch chủ Creality 1.1.5. Các dòng Raspberry Pi khác và bo mạch Creality từ phiên bản 1.1.2 đến 1.1.5 có thể cũng vừa, nhưng bạn nhớ kiểm tra kỹ vị trí lỗ ốc trước khi lắp ráp nhé.

Các phiên bản Model

Bạn sẽ tìm thấy 2 loại model trong mục :

• Cho Ender 3 với thanh nhôm Y-profile 40x40 (Ender 3 Pro)
• Cho Ender 3 với thanh nhôm Y-profile 20x40. Mình chưa thử nghiệm phiên bản 20x40 này.

Thiết lập in

• Chất liệu: PETG

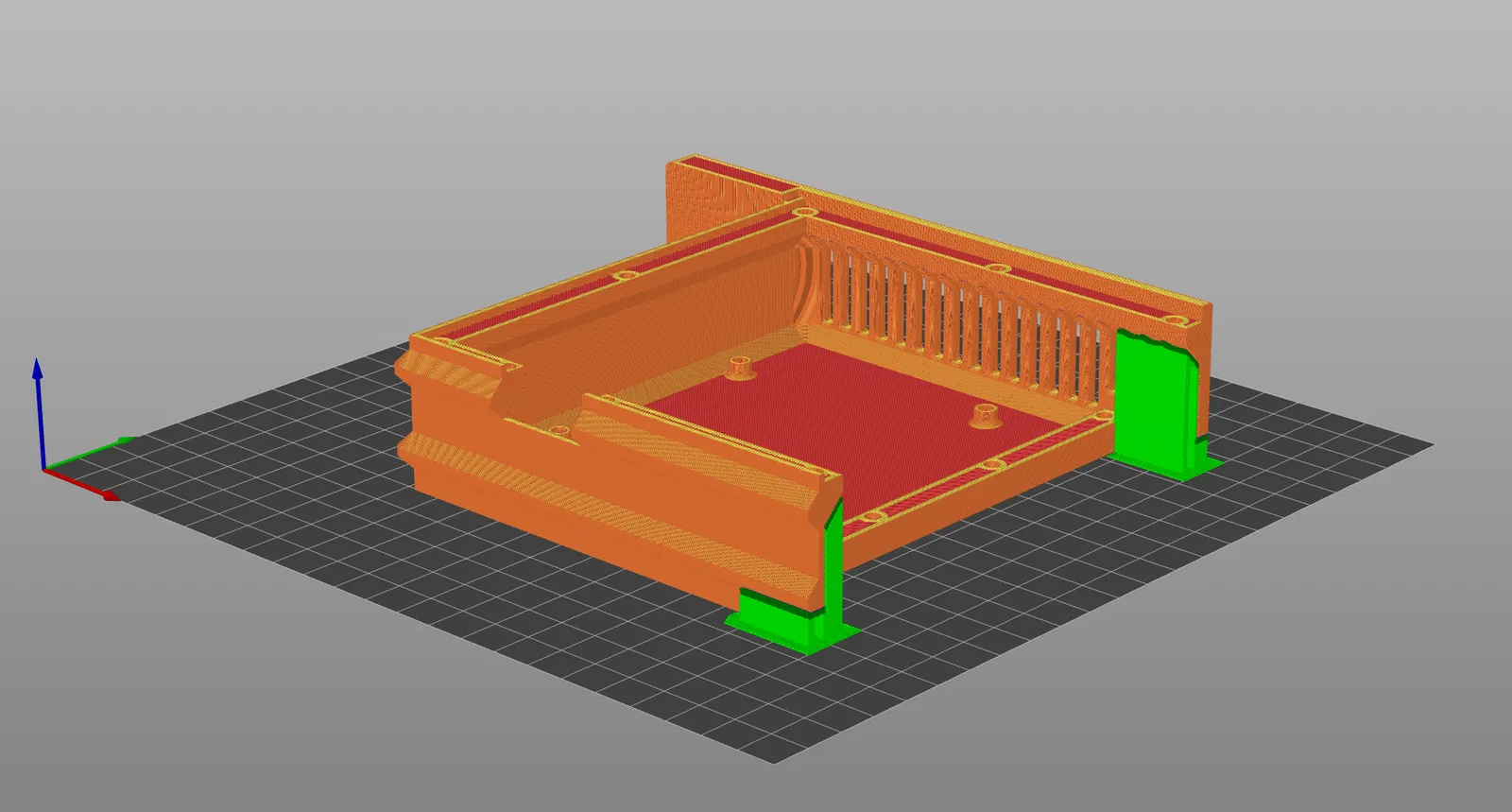

• Support: Chỉ cần cho hai vị trí overhang cụ thể (xem ảnh minh họa)
• Infill: 20%
• Làm mát: Đừng để gió quá mạnh — làm mát quá mức có thể khiến các cạnh bị bong hoặc gây ra lỗi hình học
• Độ bám dính bàn in: Dùng 3DLAC hoặc các loại tương tự để bảo vệ bề mặt bàn in

Lưu ý lắp ráp

• Cấp nguồn RPi qua cổng USB: Mình khuyên bạn nên cấp nguồn cho Raspberry Pi qua cổng USB. Việc cấp nguồn qua chân GPIO thường gây ra hiện tượng sụt áp trong hệ thống của mình.
• Heat-set Inserts: Hãy gắn heat-set inserts vào mọi lỗ ốc để cố định linh kiện và nắp đậy chắc chắn. Dùng inserts M3 cho nắp quạt và inserts M2 cho các vị trí còn lại.
• Dây cáp: Nên dùng cáp USB góc slim để cấp nguồn cho RPi và kết nối với bo mạch máy in, để đảm bảo vừa vặn bên trong case. Các loại cáp góc thông thường thường quá dày và sẽ không lắp vừa đâu. Hãy xem phần Electronics bên dưới để biết link các loại cáp mình đã dùng.

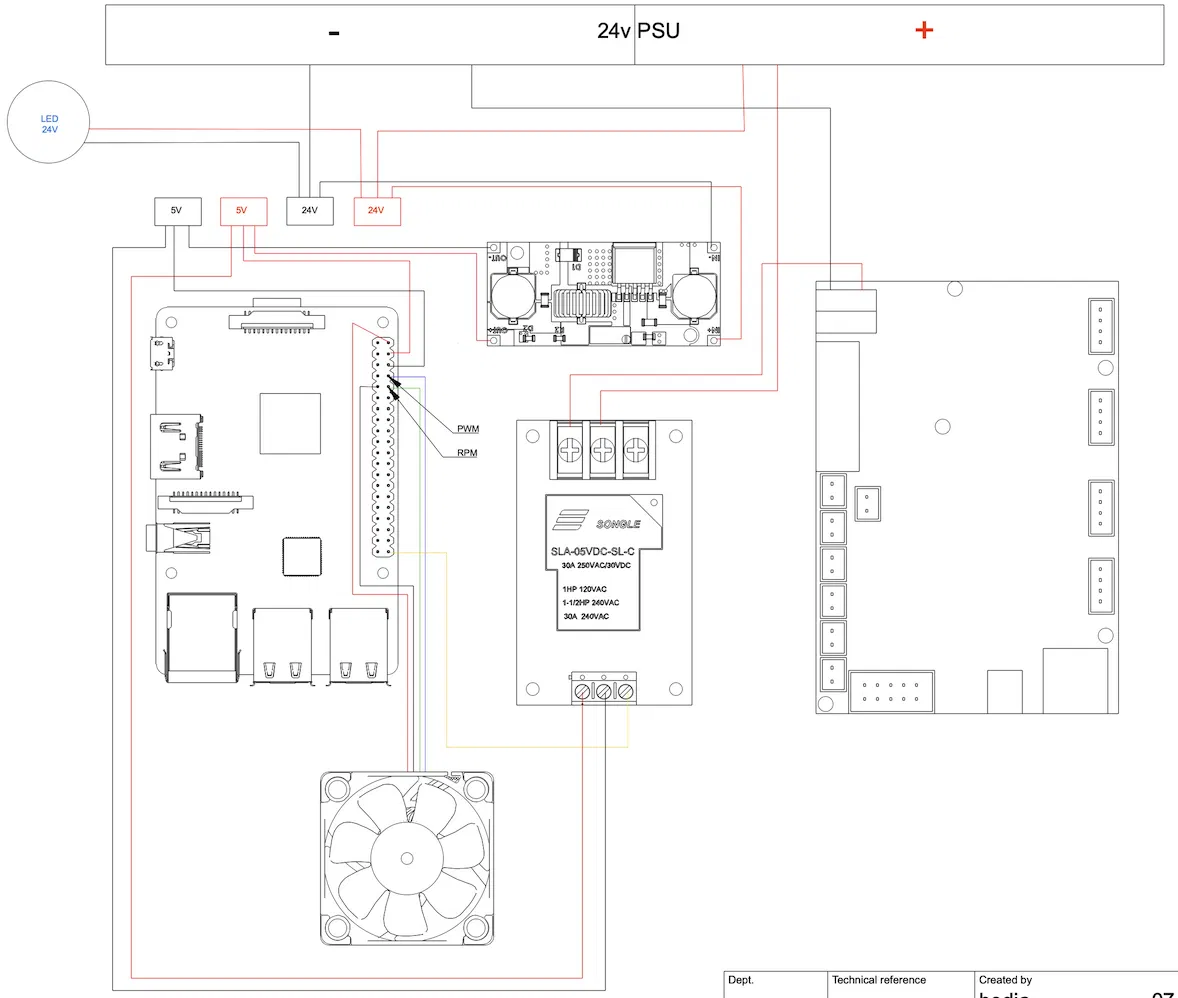

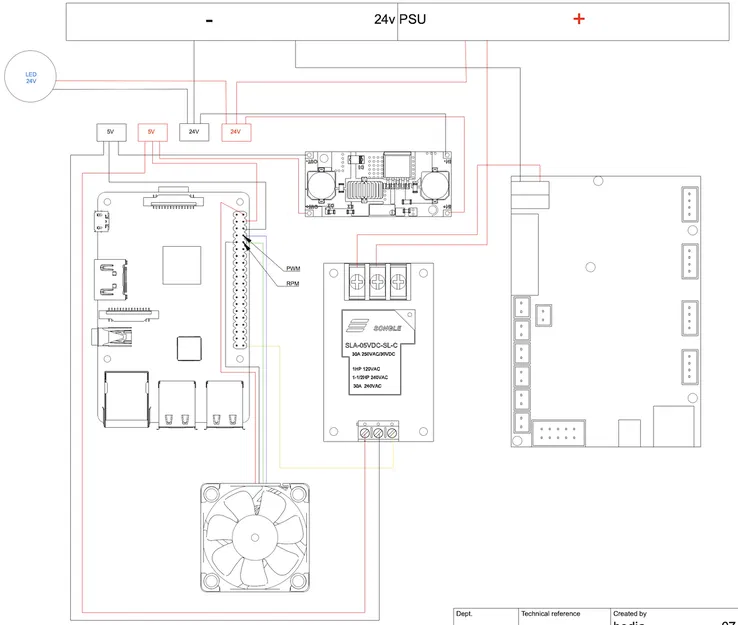

• Đi dây: Tham khảo sơ đồ đi dây trong các ảnh đính kèm.
• Tương thích quạt: Thiết kế này hỗ trợ quạt tiêu chuẩn 40x10 mm. Mình sử dụng một chiếc Noctua NF-A4x10 PWM cho phía Raspberry Pi và quạt gốc của Creality cho phía còn lại.
• Cấu hình quạt PWM (Raspberry Pi): Nếu bạn dùng quạt PWM, nhớ cấu hình nó trong Raspberry Pi. Nếu không cấu hình, quạt sẽ chạy liên tục. Nếu dùng Raspberry Pi 3 Model B, bạn chỉ cần thêm dòng này vào cuối file /boot/firmware/config.txt: dtoverlay=pwm-gpio-fan,fan_gpio=14
• Cấu hình Klipper: Nếu bạn đang cài Klipper, có thể tham khảo bản sao lưu cấu hình của mình trên GitHub.

Phần cứng

• M3: 8 cái (cho quạt)
• M2: 38 cái (cho các vị trí còn lại)

Linh kiện điện tử

• Relay 5v 30A
• Buck converter - Chỉnh điện áp đầu ra 5.1V–5.2V (đo điện áp trên RPi khi đang tải hoặc ở trạng thái chờ). Điều này giúp Pi không bị giảm hiệu năng do thiếu áp.
• Cút nối Wago
• Cáp Mini USB góc slim AMRI-V3LE, 20CM

NHẬT KÝ CẬP NHẬT

2026-03-13

• Thêm model cho Ender-3 với thanh nhôm Y-axis 20x40

2025-05-01

• Thêm model phía Raspberry với khe cắm cáp màn hình
• Khắc phục lỗi tính năng bị mất do khe cắm cáp màn hình bị che
• Loại bỏ phần thừa ở vách sau trên cả hai phía
