WBH - Giá treo túi rác cho bàn Festool MFT 3

Mẫu này được thiết kế dành riêng cho cuộc thi Festool MFT/3 và là phiên bản cải tiến từ mà mình đã đăng tải tháng trước. Mình thấy hình dáng chữ nhật sẽ phù hợp hơn với công việc tại bàn làm việc.

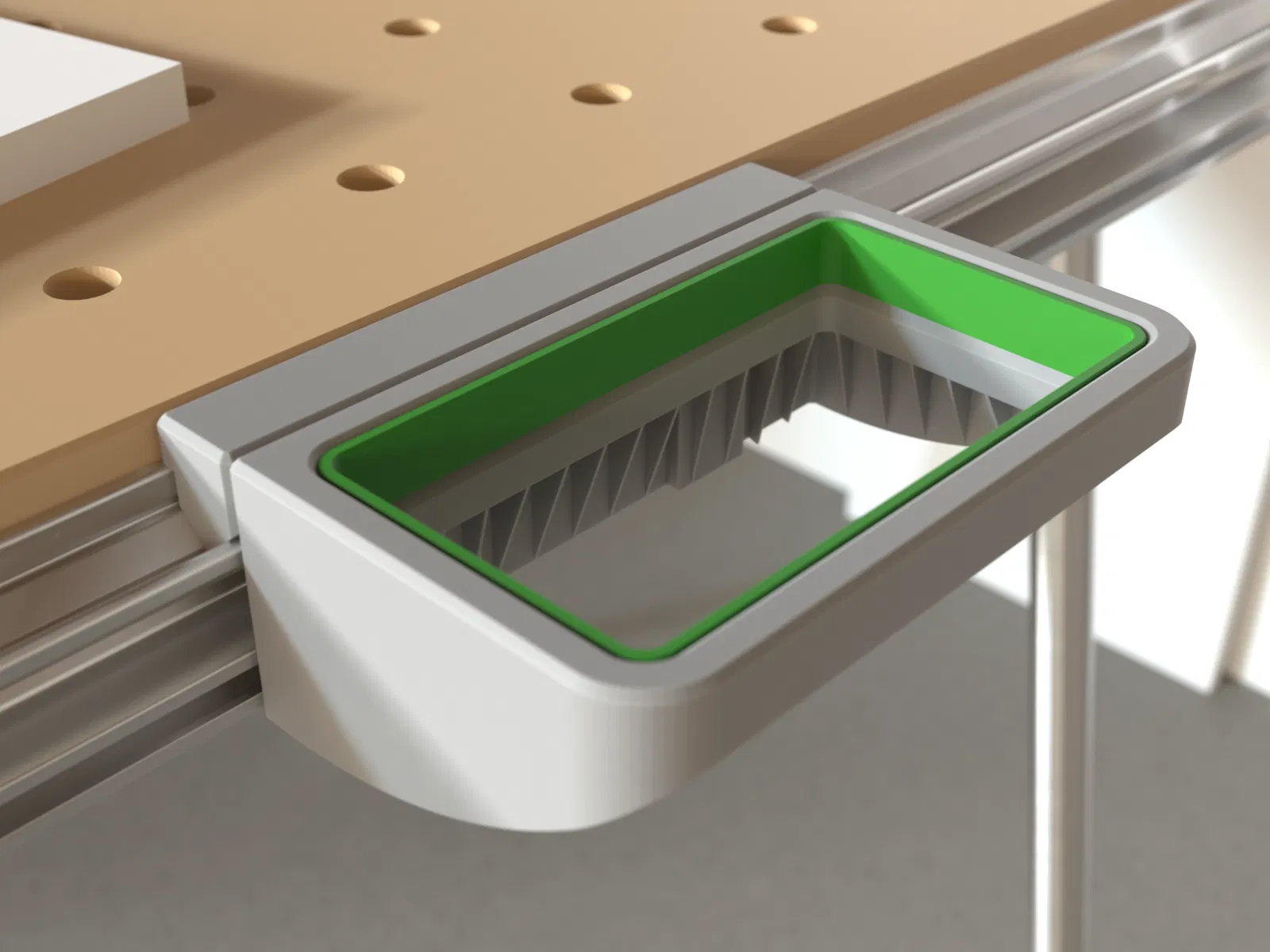

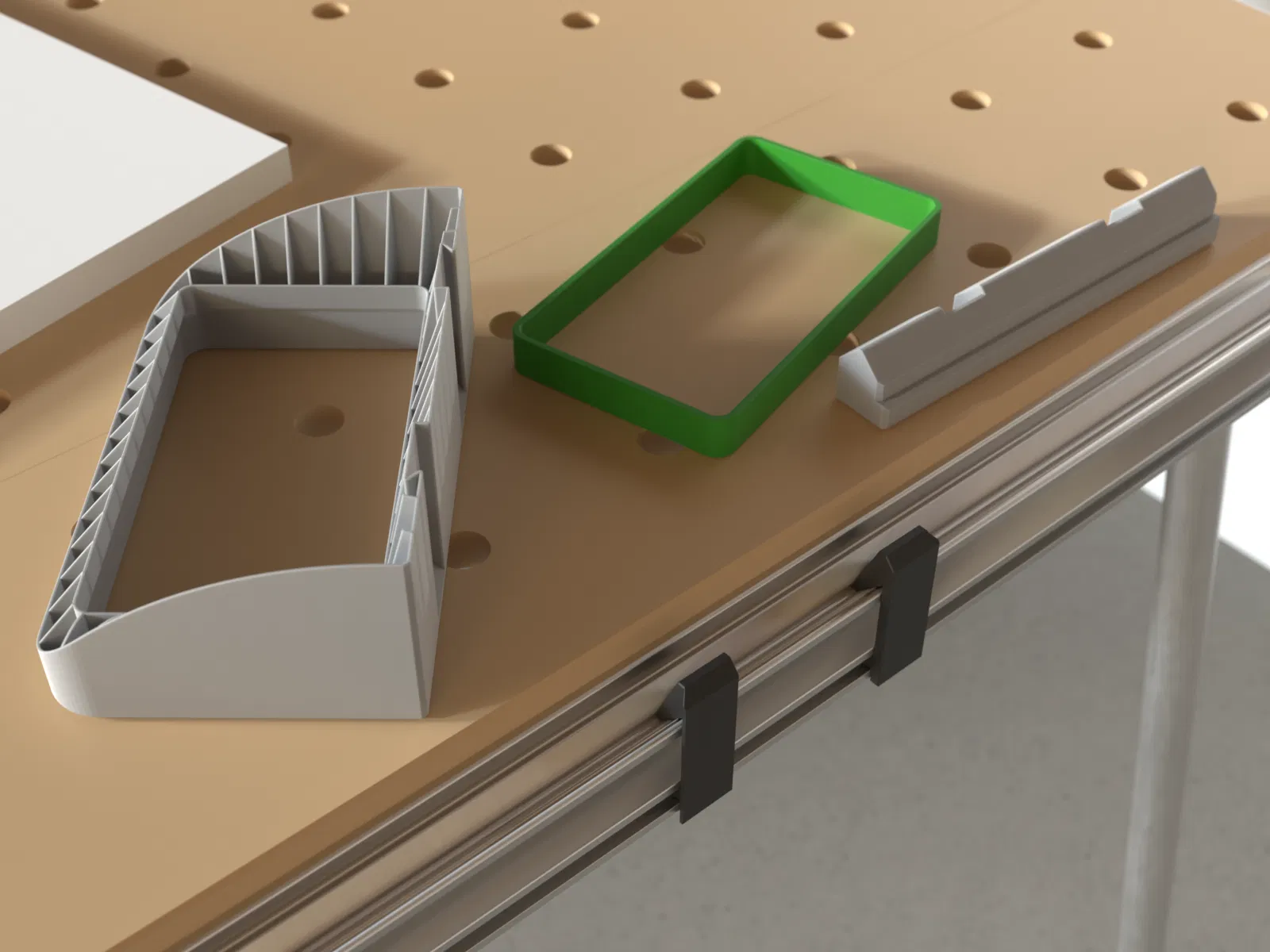

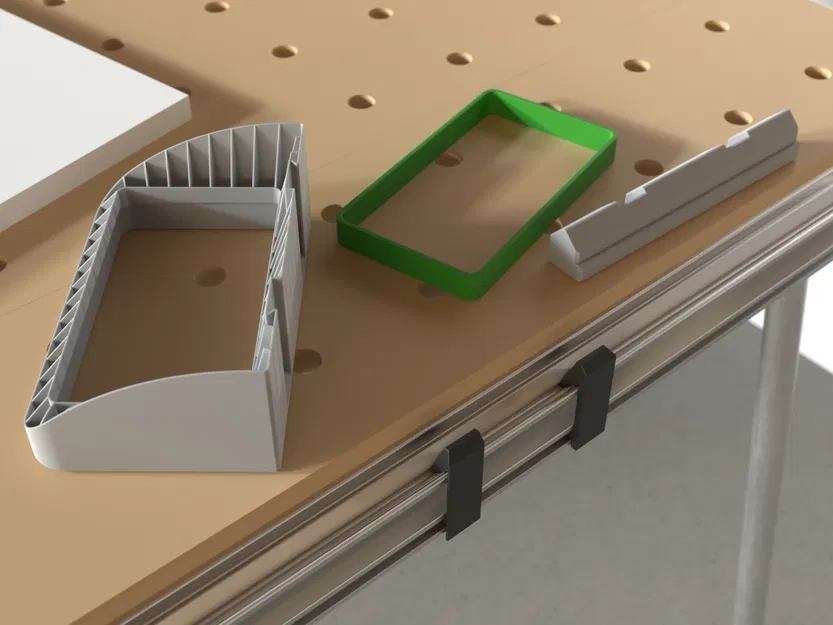

Thiết kế của mình gồm 5 phần: khung và vòng giữ túi rác, hai ngàm để gắn khung vào bàn Festool MFT 3, và một mảnh cầu nối tùy chọn để loại bỏ khoảng hở giữa giá treo và mặt bàn.

Kích thước tổng thể

Mình đã chuẩn bị sẵn ba phiên bản cơ bản cho máy in nhỏ, trung bình và lớn, bạn có thể tìm thấy chúng trong phần tải xuống. Mình thiết kế khung dạng hình chữ nhật dài thay vì hình tròn hay vuông vì với hầu hết các ứng dụng, một cạnh dài hơn là đủ để gom rác. Cấu trúc càng vươn xa khỏi giá đỡ thì lực đòn bẩy càng lớn, dễ gây hư hại cho khung. Tỷ lệ giữa hai cạnh được tính toán dựa trên tỷ lệ vàng để trông thẩm mỹ hơn.

Lấp đầy khoảng trống

Việc đẩy mùn cưa hoặc mảnh vụn vào túi rác cần một miếng đệm giữa vị trí lắp đặt và mặt bàn gỗ. Điều này cực kỳ hữu ích khi kết hợp với các nút bịt lỗ như mẫu của EchoDeltaMike.

Độ dày vách nhất quán

Tất cả các vách dọc đều được tạo bằng thông số wallThickness: twt2 (0.86 mm), twt4 (1.67 mm), twt6 (2.49 mm) hoặc twt8 (3.30 mm). twt là Thin Wall Thickness (Độ dày vách mỏng), được tính toán bởi PrusaSlicer dựa trên độ rộng đường in và chiều cao lớp. Bạn có thể tìm thấy các giá trị này trong tab Print Settings, mục Vertical shells.

Ngàm Dovetail tách rời

Do chiều rộng của khung và việc các đầu nối khung đóng vai trò là ngàm gắn trên đường ray nhôm của MFT 3, mình đã thay đổi hướng in so với phiên bản WBH trước đó.

In các ngàm theo chiều ngang giúp tăng độ bền tối ưu theo hướng chịu lực chính. Để giữ cho các bộ phận có thể in được, mình đã chia đôi chúng. Khi sử dụng vật liệu có độ liên kết lớp tốt thì đây không phải là vấn đề đáng lo ngại.

Các tùy chọn gắn khác

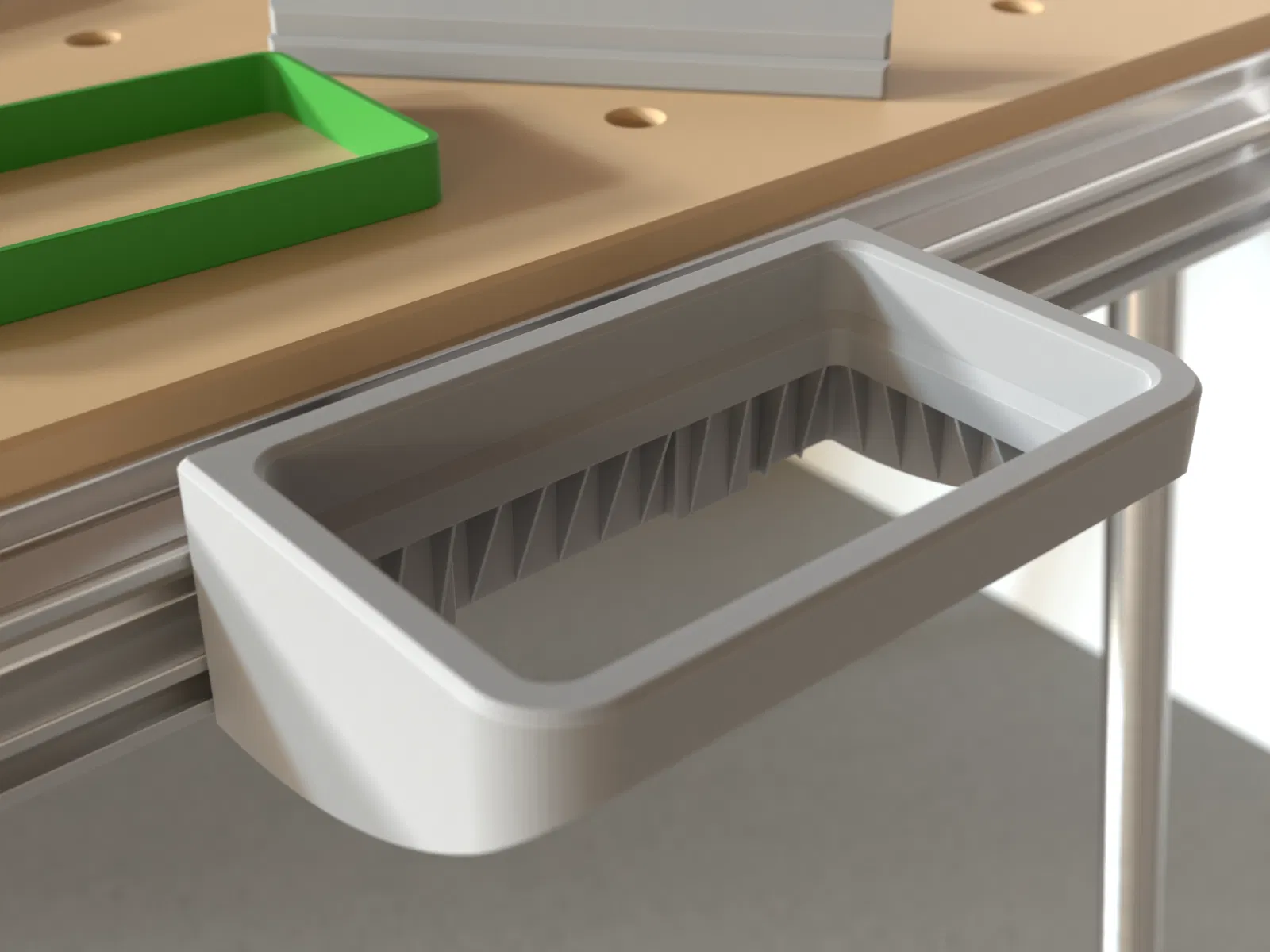

Với bản cập nhật mới nhất, mình đã thay đổi mặt sau của khung để có thể treo nó lên các giá đỡ thay thế bằng keo (3M VHB hoặc Tesa PowerStrips) hoặc ốc vít. Nếu bạn cần thay đổi kiểu ốc vít hoặc muốn tùy biến hệ thống, file STEP cho phần ngàm đã có sẵn trong mục tải xuống.

Hướng dẫn in

Các file STL được tối ưu cho đầu in 0.4 mm, độ dày vách 0.86 mm (như khuyến nghị của PrusaSlicer cho 2 lớp vỏ). Nếu bạn định in vách dày hơn, hãy điều chỉnh thông số wallThickness trong file Fusion 360.

Bạn có thể sử dụng PETG, PLA, ABS/ASA đều được. Trong đó PETG và ASA sẽ bền bỉ hơn.

Tùy chỉnh

Các tham số bắt đầu bằng _ là tính toán nội bộ, đừng thay đổi chúng. Các tham số khác bạn có thể tùy chỉnh.

Nếu việc thay đổi thông số làm mất tham chiếu trong Fusion 360, hãy mở thêm một file gốc song song để đối chiếu. Để sửa các tính năng Loft, hãy giữ Ctrl + Click vào cạnh trên bên trong của vát (chamfer) và đảm bảo chọn từ bề mặt (thân vàng) thay vì khối rắn (màu xám).

Cuối cùng, dùng Ctrl + Click để fix tính năng Stitch bằng cách thêm tất cả các thân loft.
