Bộ giá đỡ giới hạn hành trình Z cho Voron Trident / Chống va chạm đầu in

Đây là một phụ kiện cực kỳ đơn giản nhưng lại cực kỳ quan trọng cho máy in Voron Trident của bạn.

Chức năng chính:

• Giới hạn cơ học chuyển động của ba trục Z theo hướng âm như một biện pháp an toàn thiết yếu.
• Do tính năng bù bed mesh, mình khuyên bạn nên để khoảng hở -0.4mm so với vị trí Z=0 (xem hướng dẫn bên dưới). Trong trường hợp có sự cố, khoảng cách âm nhỏ này có thể được đầu in hấp thụ an toàn nhờ độ đàn hồi của nó nếu có va chạm xảy ra.

Nguồn gốc:

• Mình đã tự tay lắp chiếc Voron Trident đầu tiên và quyết định sử dụng sensorless homing cho trục X và Y do dùng hệ thống umbilical. Tuy nhiên, đôi lúc X-homing bị sớm (dù đã canh chỉnh threshold rất kỹ). Điều này làm đầu in không nằm đúng vị trí công tắc Z-limit khi đang Z-homing, dẫn đến hư hỏng đầu in nếu không kịp dừng lại.
• Ngay cả với công tắc hành trình X-/Y-limit thông thường, việc bị lệch giữa đầu phun và công tắc Z-limit vẫn có thể xảy ra (ví dụ như do dây cáp bị lỏng chắn ngay trước công tắc).

Danh sách linh kiện (BOM):

• 3x Ốc M5 10mm BHCS
• 3x T-nut M5 loại gắn vào được (roll-in)

Hướng dẫn in:

• Vui lòng sắp xếp các chi tiết cho phù hợp trên bàn in. Hướng in mặc định có thể chưa đúng.
• Sử dụng thông số in khuyến nghị của Voron: https://docs.vorondesign.com/sourcing.html#print-settings

Lắp đặt và căn chỉnh:

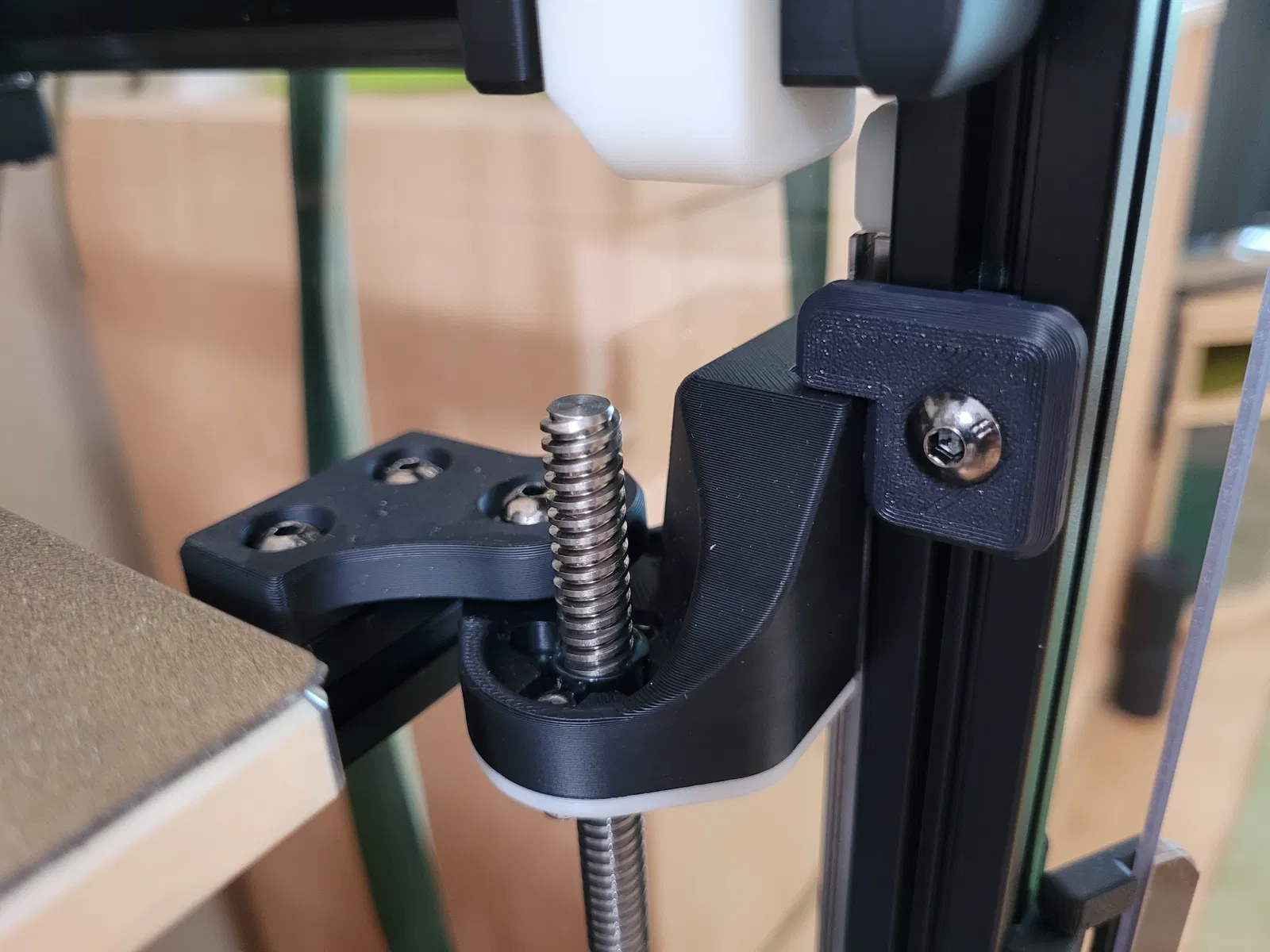

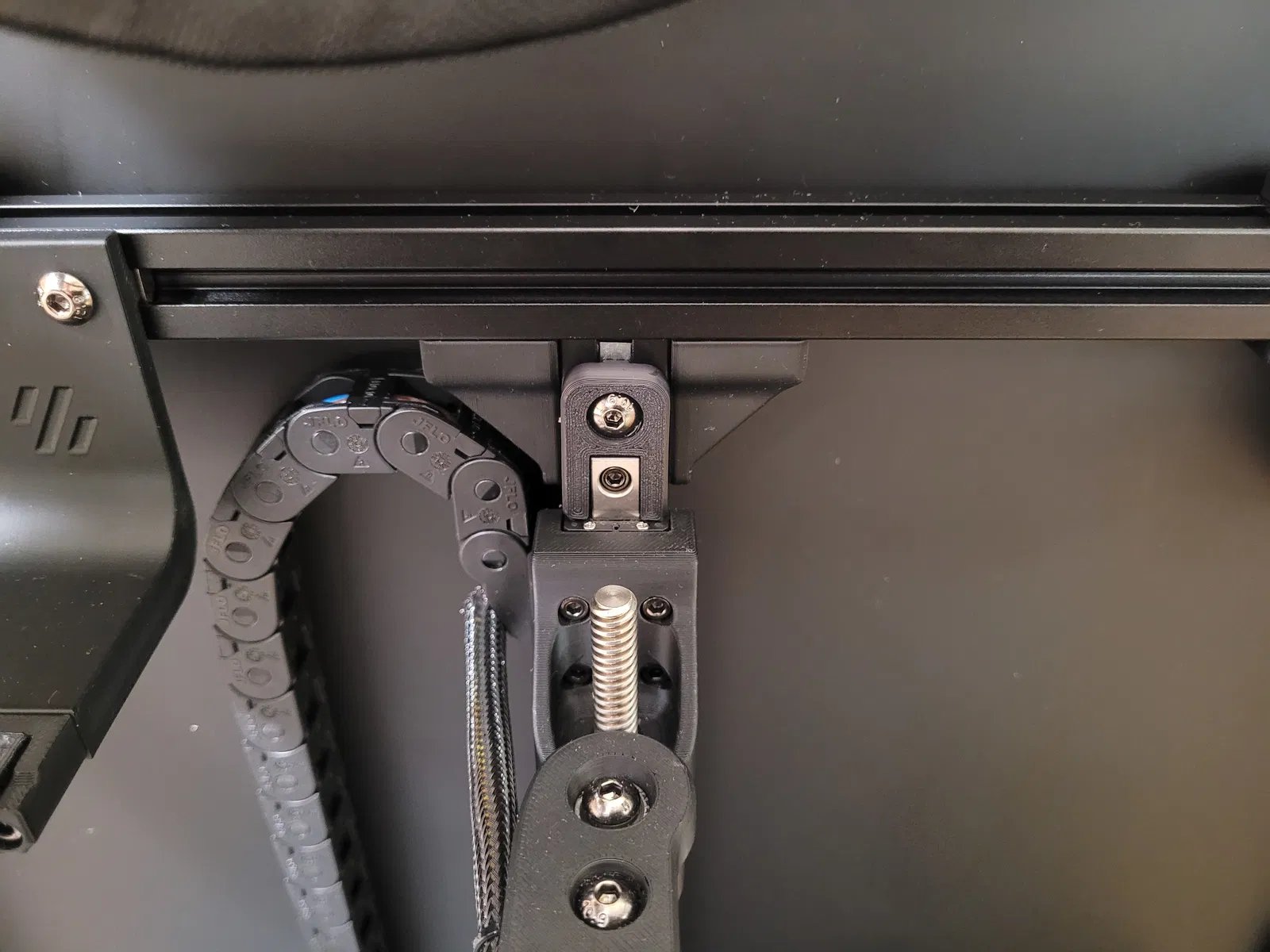

• Gắn lỏng các giá đỡ vào 3 thanh nhôm như trong ảnh.
• Home tất cả các trục.
• Di chuyển trục Z về vị trí 0. (G1 Z0 F5000)
• Căn chỉnh:
  • Sử dụng 4 tờ giấy đặt giữa giá đỡ và con trượt MGN. Một tờ giấy tương đương khoảng 0.1mm. Vì độ lệch bed mesh của mình dưới 0.15mm, nên 0.4mm sẽ cho bạn độ sai số an toàn là 0.25mm.
  • Đẩy nhẹ giá đỡ xuống dưới và vặn chặt ốc lại.
