Ender 3 Fan Duct "Red Squirrel" remix & Ngàm Direct Drive
Bản remix fan duct Red Squirrel cho Ender 3 với các lỗ ốc M3 chuẩn hơn, phần kẹp quạt 5015 chắc chắn, tích hợp thêm ngàm BLTouch và đi kèm bracket cho direct drive cực kỳ gọn gàng.
Mô tả

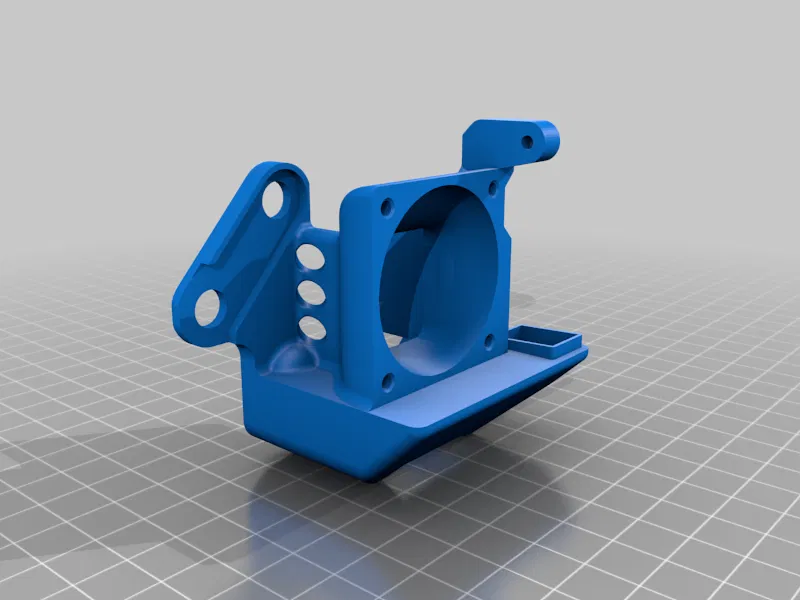

Mình đã chỉnh sửa fan duct Red Squirrel để phù hợp với nhu cầu của mình:
- Điều chỉnh đường kính lỗ để bắt ốc M3 chuẩn hơn
- Làm phần tay giữ quạt 5015 và kẹp chắc chắn hơn để không bị gãy khi vặn ốc
- Bỏ phần dẫn dây ở phía trên

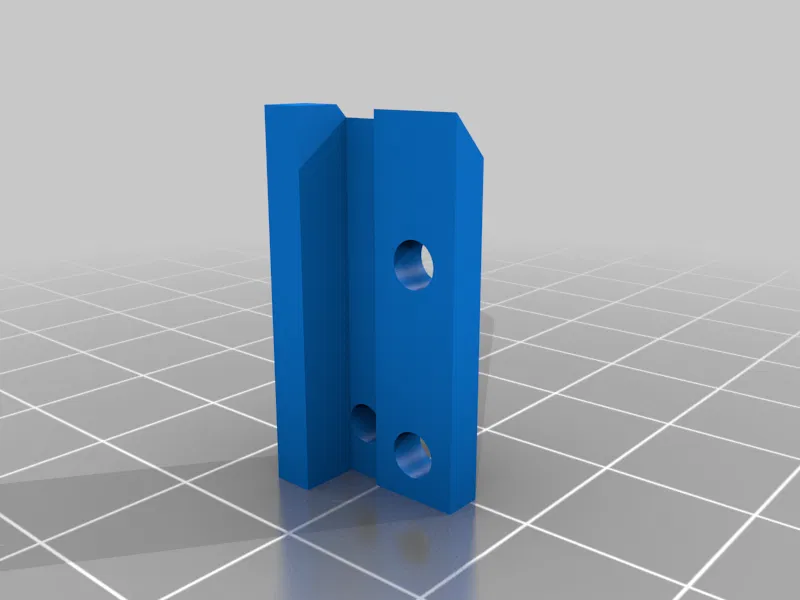

- Thêm ngàm gắn BLTouch
Bạn xem hình nhé, thiết kế nhìn gọn gàng lắm :)

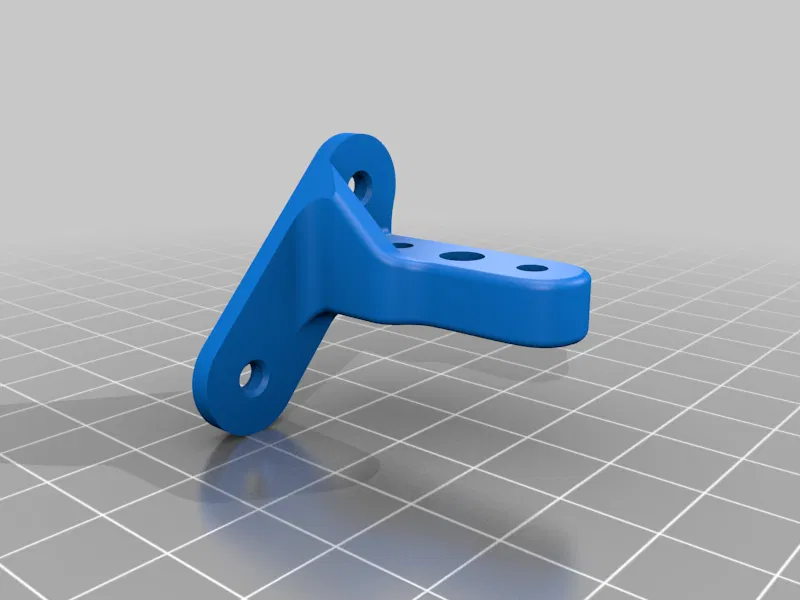

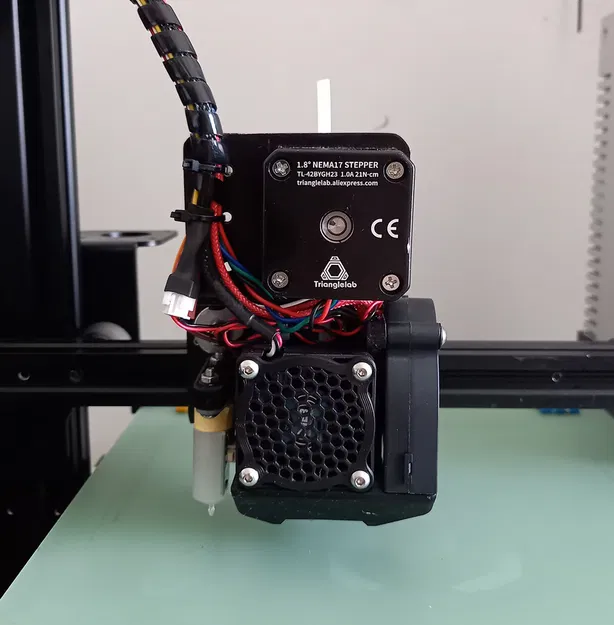

Trong hình mình đang dùng một cái bracket nhôm tự chế cho direct drive, nhưng cái bracket in 3D đi kèm ở đây vẫn hoạt động tốt, trước đây mình từng dùng qua rồi.
Sử dụng ốc M3 cho tất cả các vị trí cần ốc, bạn có thể xem trang Red Squirrel gốc để biết hướng dẫn lắp ráp chi tiết.
Mình khuyên dùng motor extruder này: https://fr.aliexpress.com/item/32768043304.html
và mini BMG của trianglelab: https://fr.aliexpress.com/item/33029933418.html
Thông số in
Rafts:
Không
Supports:
Có
Resolution:
0.2
Infill:
20
Filament: n/a PETG
