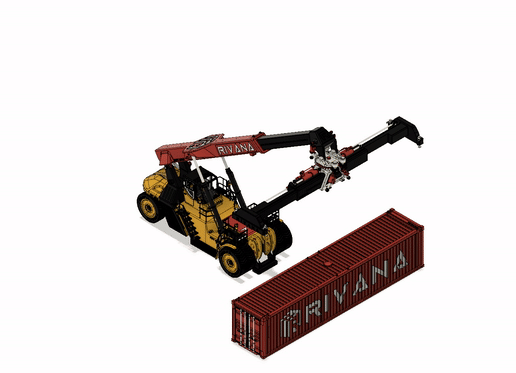

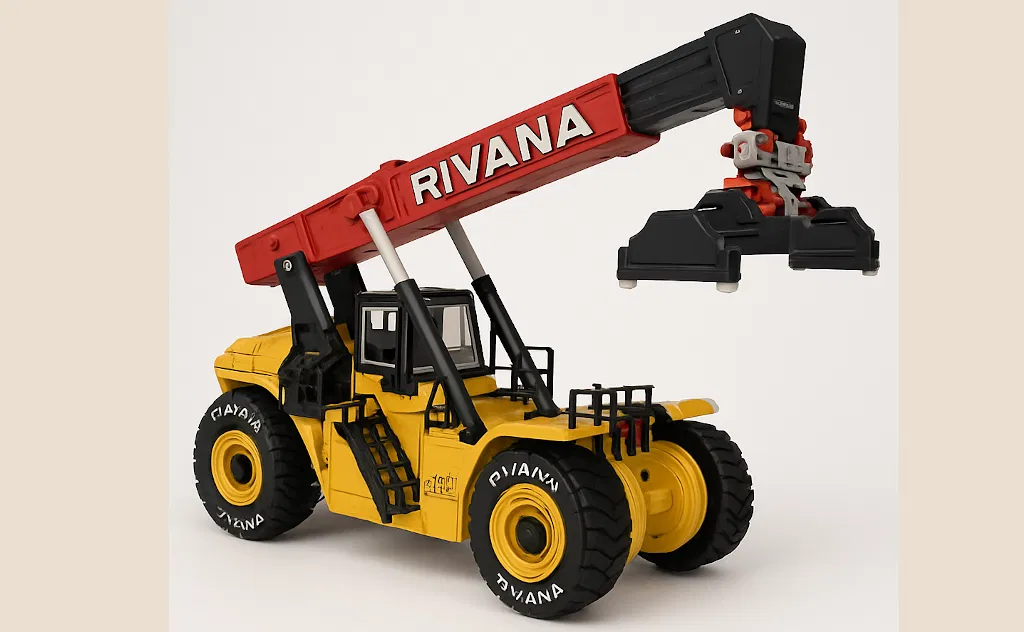

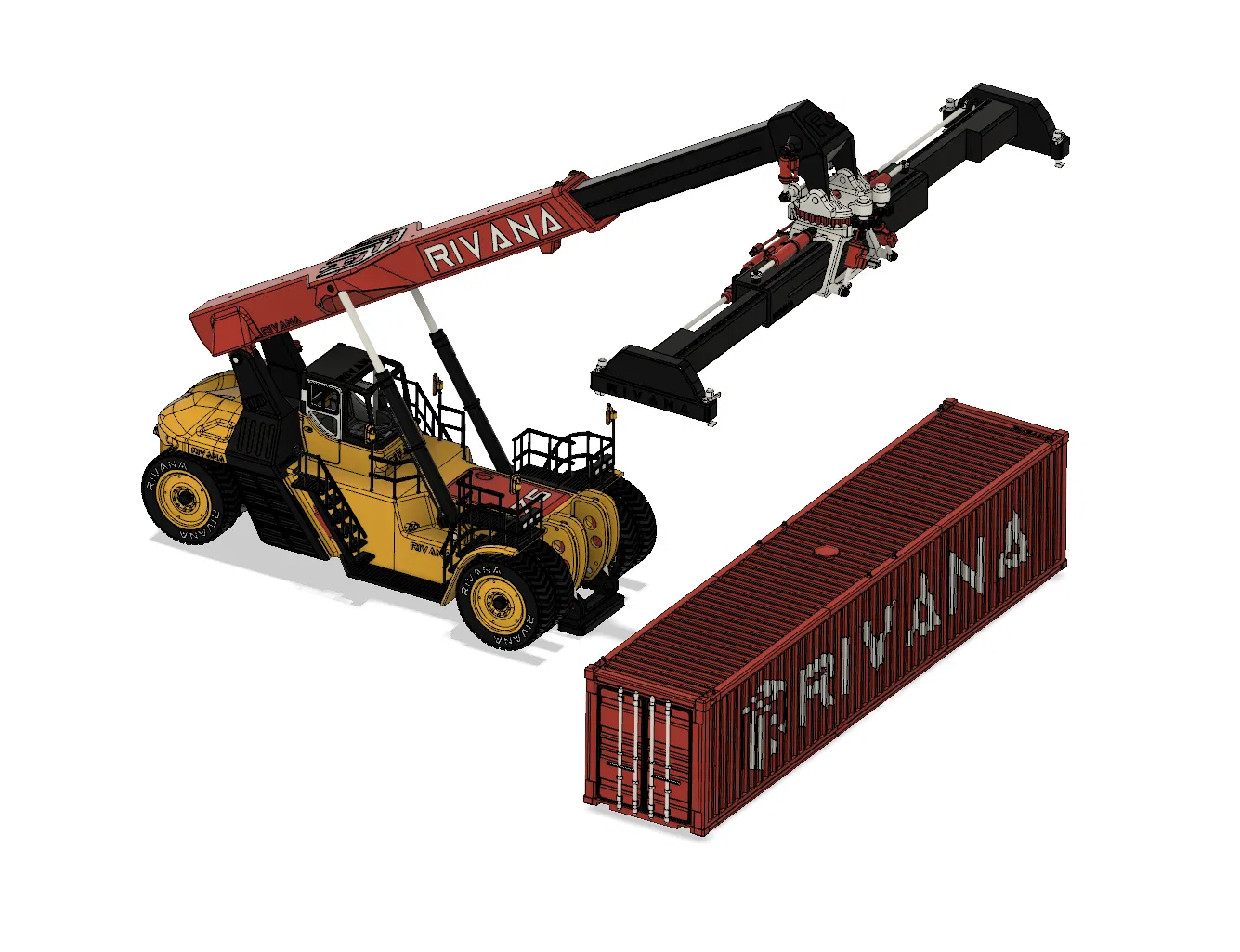

Yellow Reach Stacker (Basic) - Mô hình in 3D (Tỉ lệ 1:30)

Yellow Reach Stacker (Basic) - Mô hình in 3D hoàn chỉnh (Tỉ lệ 1:30)

Đây là mô hình lắp ráp cần sử dụng keo dán.

Xe nâng container (Reach Stacker) là những gã khổng lồ tại bãi container—chính xác, mạnh mẽ và vô cùng thú vị. Khả năng nâng và xếp các container khổng lồ một cách linh hoạt đã biến chúng thành trụ cột của ngành logistics hiện đại.

Mô hình 3D này mang lại trải nghiệm in ấn và lắp ráp thực tế đầy ấn tượng. Được thiết kế cho những người đam mê in 3D ở mọi lứa tuổi, mô hình này lấy cảm hứng từ chính tinh thần gia đình, sự sáng tạo và niềm vui khám phá từ những dự án thời thơ ấu của mình cùng ông nội. Dù bạn là phụ huynh, giáo viên hay người chơi mô hình, đây là cách tuyệt vời để khám phá cơ chế vận hành của các cỗ máy thực tế, đồng thời tạo nên những kỷ niệm đáng nhớ qua từng mảnh ghép.

Dự án này có hai phiên bản:

Phiên bản Cơ bản (Miễn phí):-

Đơn giản hóa với ít chi tiết hơn giúp việc in và lắp ráp dễ dàng hơn. Một điểm bắt đầu tuyệt vời cho người mới hoặc những ai muốn một trải nghiệm lắp ráp nhẹ nhàng, thú vị.

Các tính năng bao gồm:

1. Lái bánh trước.
2. Chuyển động của cần nâng.
3. Bánh trước kết hợp.

Phiên bản Premium:-

Mô hình chi tiết và đã được kiểm tra kỹ lưỡng, mô phỏng gần như mọi chức năng của một chiếc xe tải thực tế.

Các tính năng bao gồm:

1. Lái bánh trước.
2. Chuyển động cần nâng đầy đủ.
3. Cửa cabin đóng mở được.
4. Cabin trượt với khóa tự động.
5. Đối trọng trượt với khóa tự động.
6. Khoang động cơ mở được với chi tiết động cơ bên trong.
7. Hệ thống đường ống thủy lực hoạt động bằng nhựa TPU.
8. Nhiều chi tiết nhỏ bên ngoài như gương chiếu hậu và các tính năng an toàn.
9. Khóa nam châm để nâng Container.

Vui lòng bấm vào đây để xem phiên bản Premium với các tính năng nâng cao

Được thiết kế cho các gia đình muốn tìm kiếm một dự án nhập vai đầy thử thách, phiên bản này mang đến cái nhìn sâu sắc về cơ học của xe Reach Stacker, tạo nên trải nghiệm vừa học vừa chơi đầy cuốn hút.

Dù bạn chọn phiên bản cơ bản hay cao cấp, dự án này chắc chắn sẽ mang lại hàng giờ lắp ráp sáng tạo và những kỷ niệm gia đình khó quên. Hãy mang sự kỳ diệu của kỹ thuật vào cuộc sống và biến mô hình này thành tâm điểm trong các hoạt động xây dựng của gia đình bạn! Để hỗ trợ lắp ráp và trình diễn chức năng, các video hướng dẫn chi tiết đã được cung cấp để quá trình thực hiện diễn ra suôn sẻ và thú vị hơn.

Tôi rất cảm ơn anh Benoît Lussier vì những phản hồi đã giúp tôi hoàn thiện mô hình này hơn nữa.

Có ba cách để in mô hình này.

1. Dạng một khối:- Hãy tải file STL nhưng sẽ không có các bộ phận chuyển động.
2. _Dạng nhiều mảnh:- Tải file 3mf với Fulldismantled.3mf. CHẤT LƯỢNG TỐT NHẤT. Hãy sử dụng file 3mf cho việc lắp ráp. XEM TIÊU ĐỀ DỄ DÀNG IN ẤN DƯỚI ĐÂY.
3. Kết hợp:- Bạn có thể dùng bất kỳ phần mềm xem 3D nào như 3D Builder trên Windows để hợp nhất các thành phần tùy theo máy in và sợi nhựa của bạn. Giới hạn duy nhất là trí tưởng tượng của bạn. Bạn có thể tìm thấy file mẫu có đuôi combined.3mf.

ĐỘ DỄ KHI IN ẤN

1. Mô hình này gồm các phần với 5 màu - VÀNG, ĐEN, ĐỎ, XÁM & TRẮNG. Tôi đã tách chúng thành các tấm (plates) khác nhau theo màu sắc và vị trí in tối ưu. Vui lòng tải thư mục “Print Plates According to Color” để sử dụng. Các tấm này có thể mở bằng bất kỳ phần mềm slicer nào và in theo cấu hình của bạn. Kiểm tra tên file để biết màu in phù hợp..
2. Tấm thứ 6 và 10 có thể in đổi màu sợi nhựa cho tên thương hiệu ở phía trên nếu bạn muốn.
3. Bạn cũng có thể tải profile in cho Orca Slicer/Bambu Studio. Tên file :-Reach_Stacker_Basic_Profile.3mf

Các chuyển động đi kèm

Vui lòng bấm vào đây để xem phiên bản Premium với các tính năng nâng cao

1. HOẠT ĐỘNG TOÀN DIỆN VỚI CONTAINER (Tính năng Premium)

2. LÁI BÁNH SAU

3. ĐÓNG MỞ CỬA (Tính năng Premium)

4. CABIN TRƯỢT VÀ ĐỐI TRỌNG (Tính năng Premium)

LẮP RÁP MÔ HÌNH

Công việc này được thực hiện qua 3 bước. Vui lòng làm theo các hướng dẫn. Vui lòng bấm vào đây để xem phiên bản Premium với các tính năng nâng cao

1. LẮP RÁP THÂN CHÍNH

2. LẮP RÁP CẦN NÂNG (BOOM)

3. LẮP RÁP CÁNH TAY NÂNG

Phụ kiện đi kèm

Vui lòng bấm vào đây để xem phiên bản Premium với các tính năng nâng cao

1. CONTAINER 40 FEET (Tính năng Premium)

2. CONTAINER 20 FEET (Tính năng Premium)

3. CONTAINER MẶT SÀN (Tính năng Premium)

4. CONTAINER LẠNH (Tính năng Premium)

5. CONTAINER BỒN CHỨA (Tính năng Premium)

Đối trọng bên trong

Như hình bên dưới, có một tùy chọn để thêm đối trọng thật vào tấm đế của mô hình rồi bắt vít lại. Điều này chỉ áp dụng nếu bạn muốn sử dụng để nâng các vật nặng hơn.

Đường ống thủy lực (Premium)

Thiết kế cho phép sử dụng nhựa TPU làm đường ống thủy lực và dẫn nhiên liệu. Vì việc dán nhựa TPU vào PLA khá khó, tôi khuyên bạn nên làm nóng chảy đầu sợi TPU rồi cắm vào các lỗ. Hãy đảm bảo đường ống có độ chùng vừa đủ. (GIF sắp ra mắt)

KHÓA CỐ ĐỊNH ĐỂ TRƯNG BÀY

Có các cơ chế cụ thể để khóa các liên kết ở những tư thế khác nhau. Vui lòng sử dụng một đoạn sợi nhựa nhỏ để khóa các khớp như trong hướng dẫn bên dưới (GIF sắp ra mắt)

Rất trân trọng các tác phẩm bạn tải lên. Luôn sẵn sàng đón nhận góp ý.
