Prusa CORE One UltiMulti MMU3: Tích hợp gọn nhẹ

Mục tiêu của mình là lắp đặt Ulti Multi MMU3 lên máy in CORE One mà không làm thay đổi đáng kể kích thước máy và không cần dùng đến hệ thống đệm (buffer) bên ngoài cồng kềnh.

Các mục tiêu chính:

1. Không làm tăng kích thước của CORE One.
2. Duy trì thiết kế kín của CORE One.
3. Tạo khả năng tiếp cận từ phía trên máy in.
4. Cho phép tháo lắp Ulti Multi MMU3 khỏi máy in một cách dễ dàng.
5. Đạt được độ dài ống PTFE ngắn nhất có thể đến máy đùn (extruder).
6. Hạn chế nhu cầu sử dụng các bộ đệm bên ngoài.

Mình đã tìm kiếm khắp nơi nhưng không thấy giải pháp nào đáp ứng được các yêu cầu này. Vì vậy, mình đã kết hợp các ý tưởng từ nhiều nguồn khác nhau và thực hiện điều chỉnh để đạt được kết quả như mong muốn.

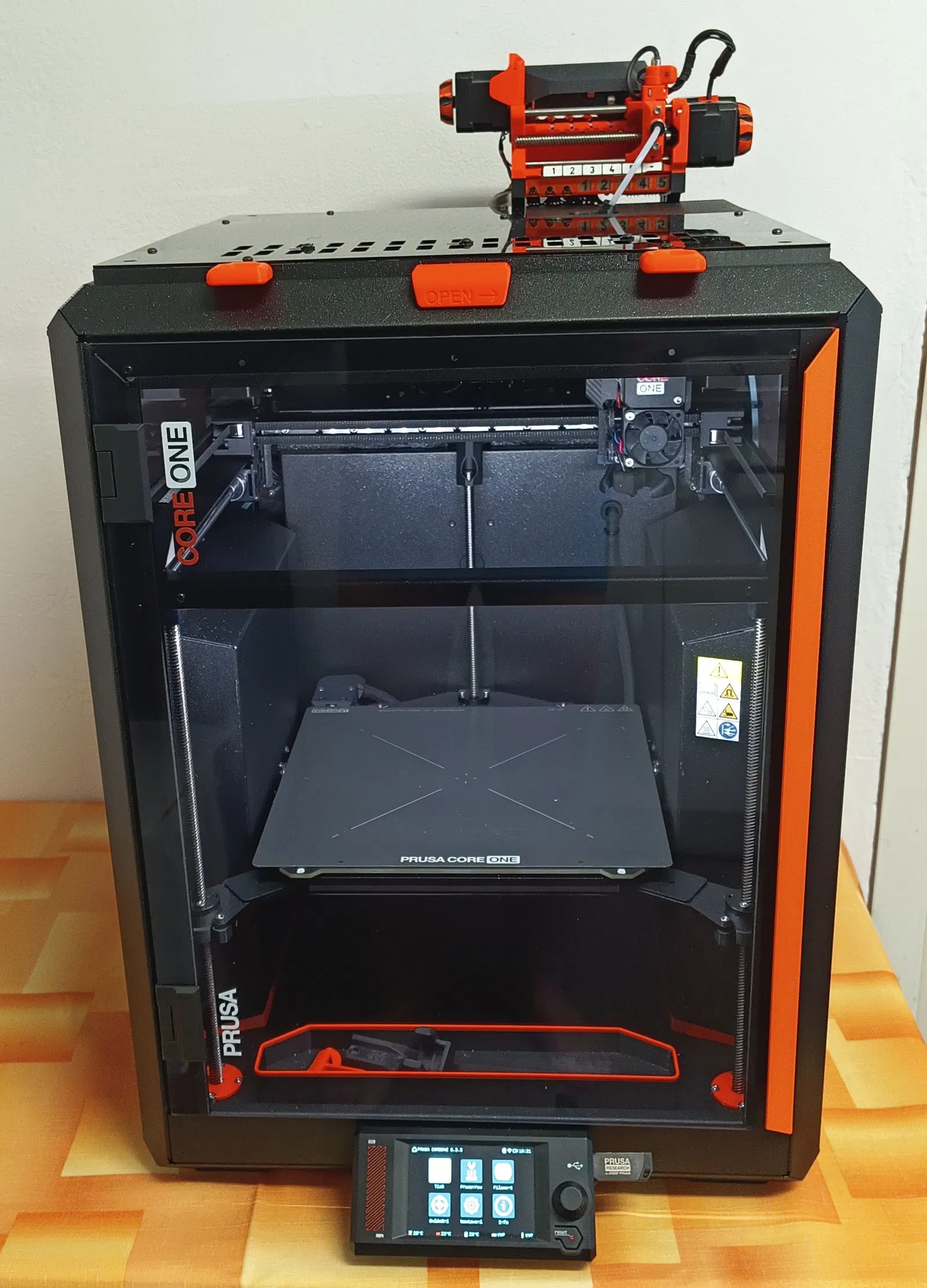

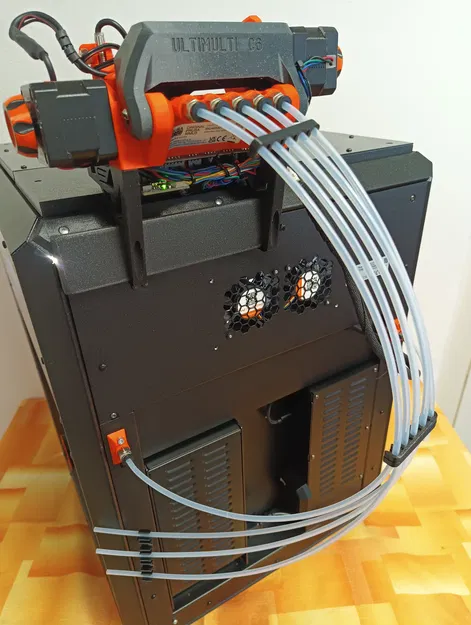

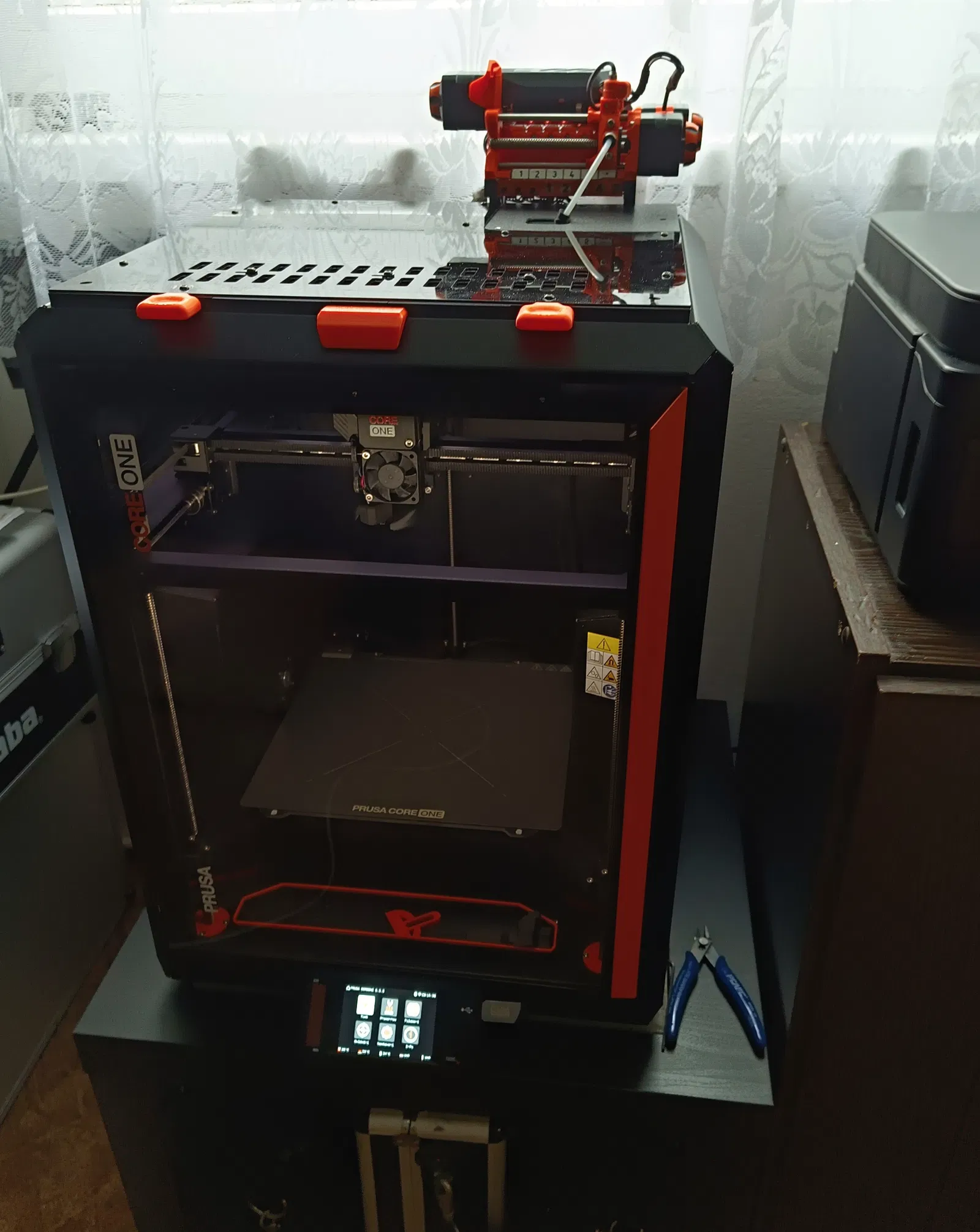

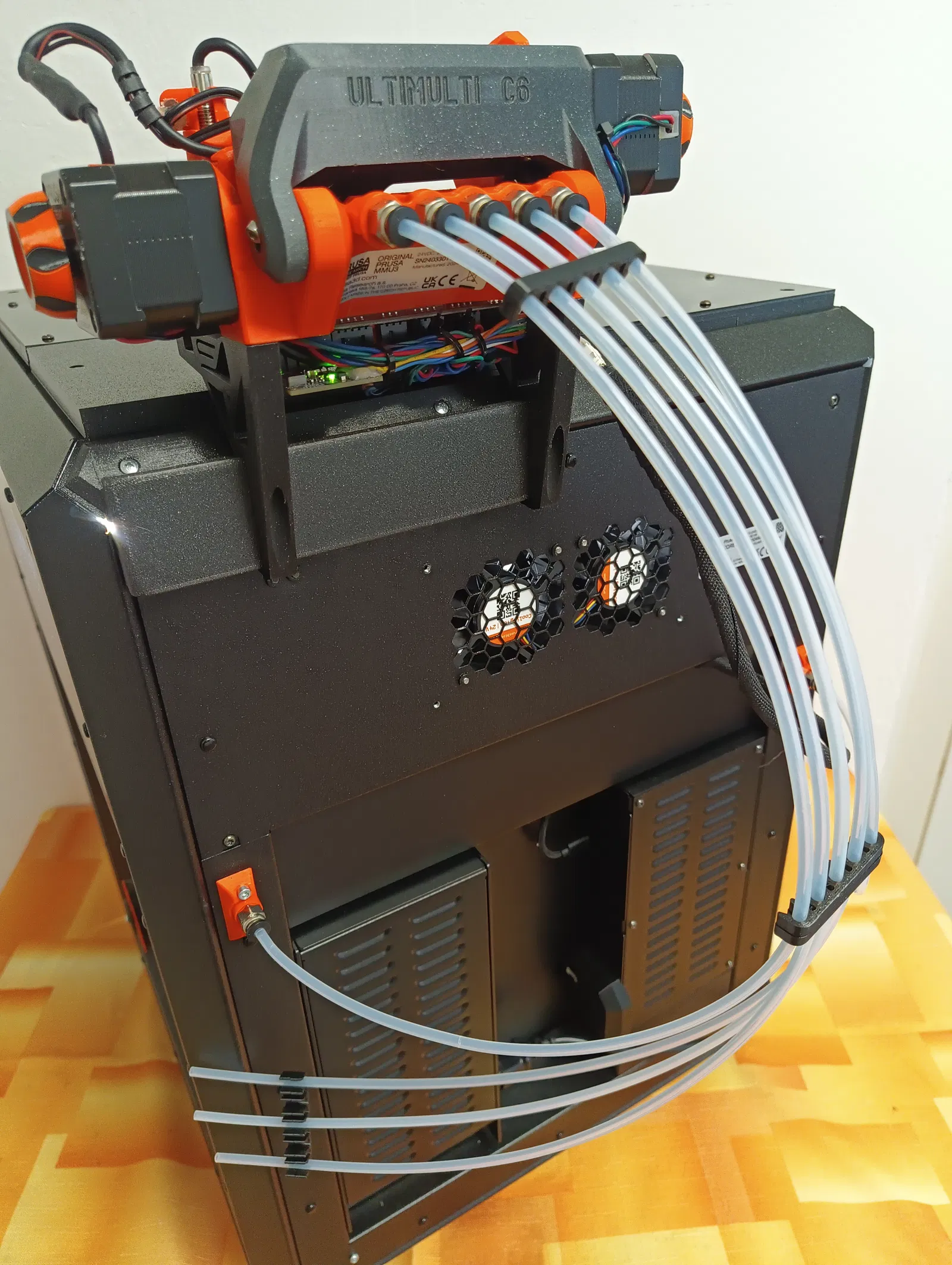

Ý tưởng cốt lõi là lắp đặt Ulti Multi MMU3 có thể tháo rời trên cạnh trên của máy in, thiết kế nắp máy có thể tháo rời với lối đi cho ống PTFE. Quan trọng nhất là việc tích hợp hai Integrated Auto-Rewind Spool Holders đã được kiểm chứng vào không gian bên hông của CORE One.

Cách này giúp giữ được sự nhỏ gọn và kín đáo cho máy khi in hai màu hoặc dùng vật liệu hỗ trợ tan trong nước ở vị trí 1 và 5. Tuy nhiên, nếu cần in nhiều màu hơn, bắt buộc phải kết nối thêm các Auto-Rewind Spool Holders bên ngoài.

Các sửa đổi cần thiết:

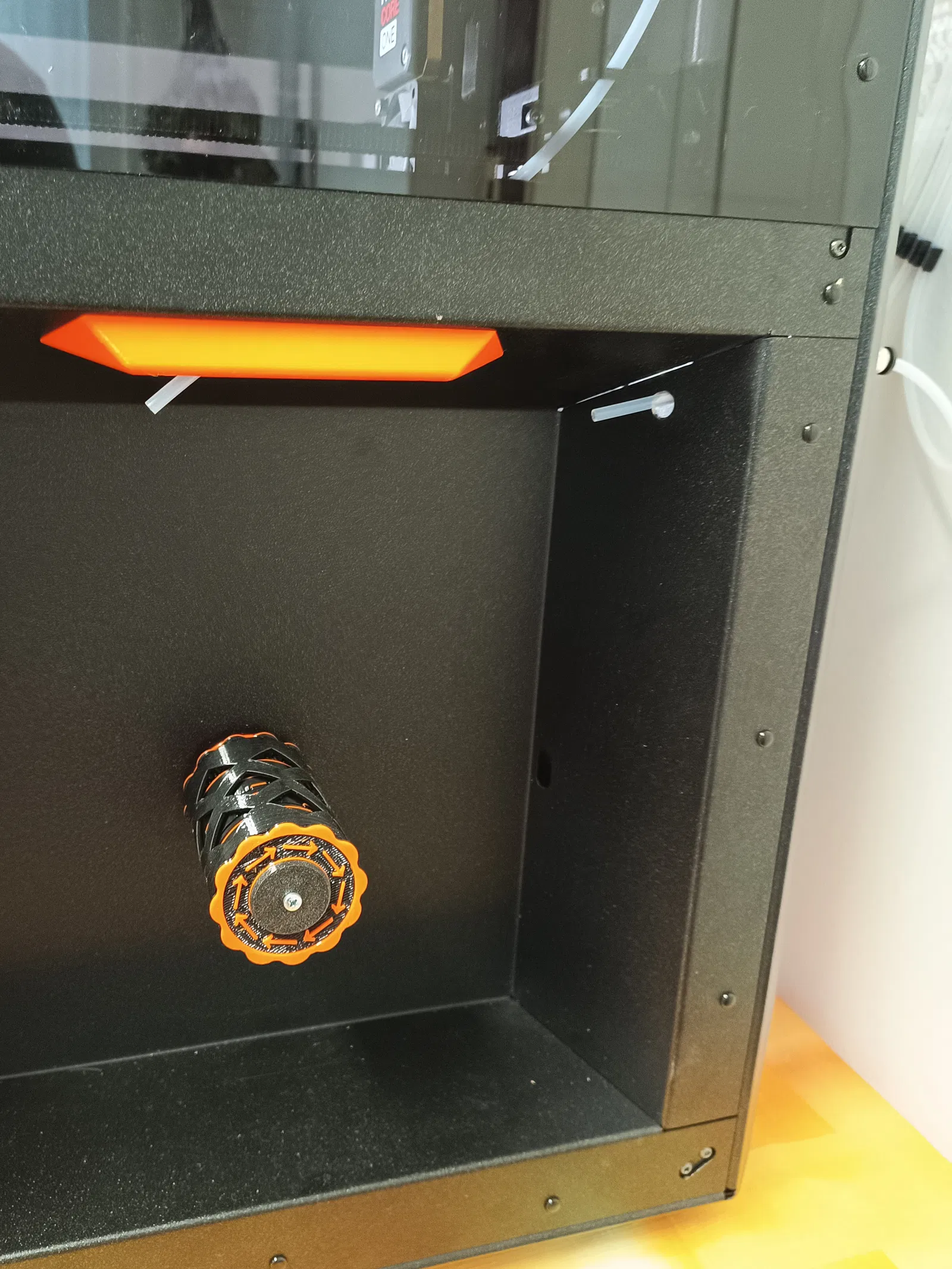

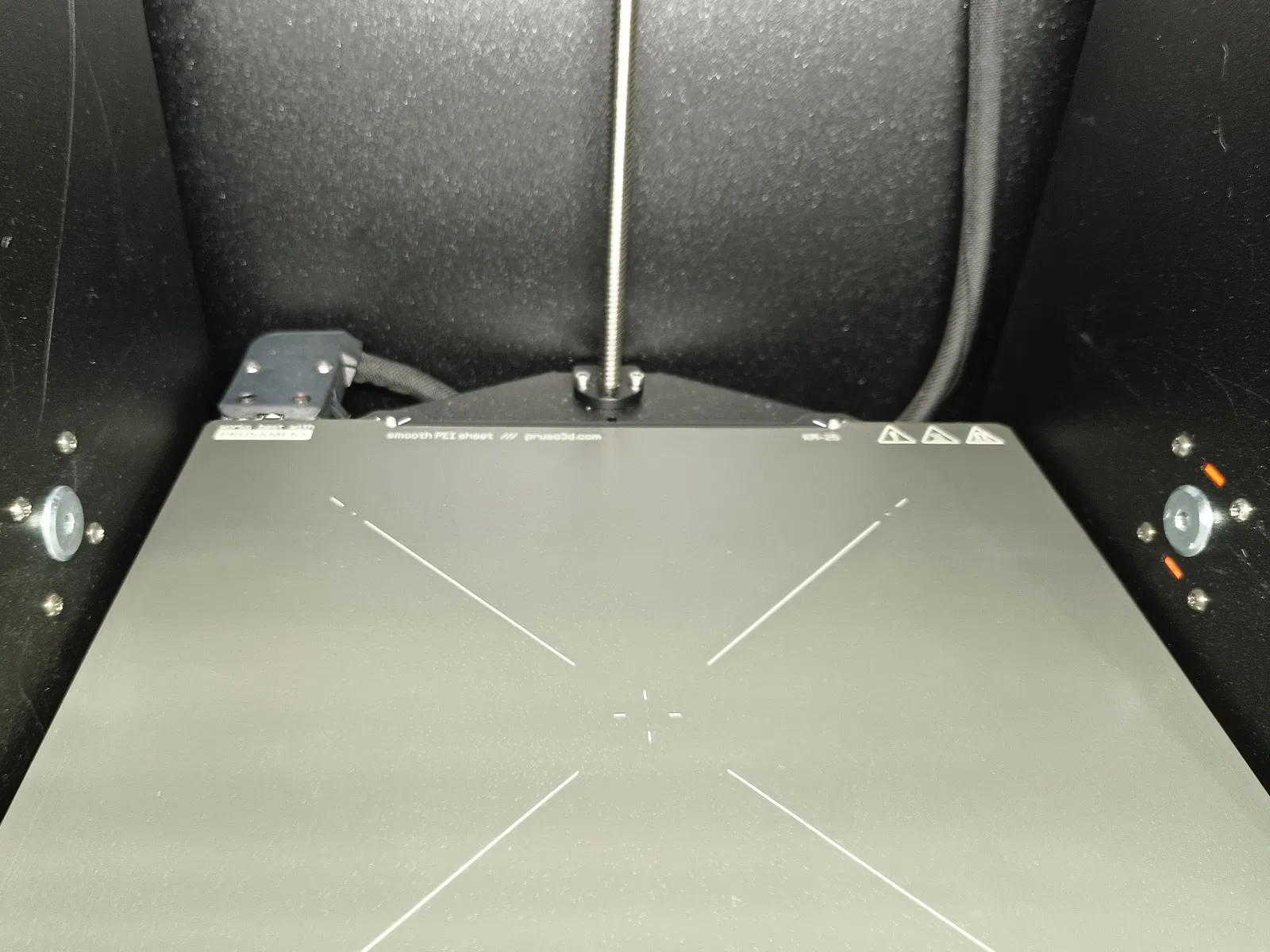

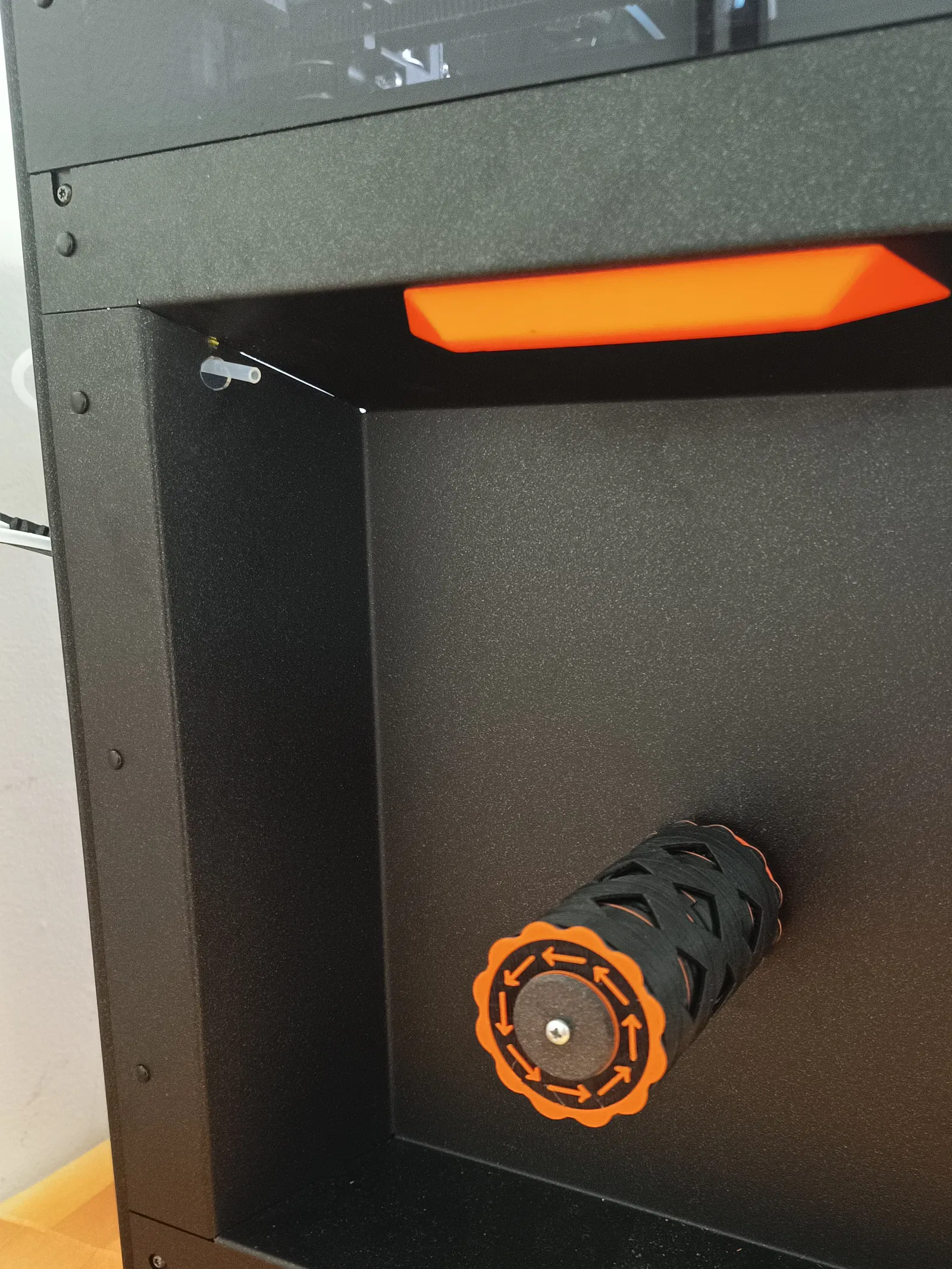

1. Khoan lỗ trên cả hai tấm ốp bên hông để lắp Auto-Rewind Spool Holders và luồn ống PTFE. Các bộ cuộn (rewinder) được lắp và cố định bằng vít M6.

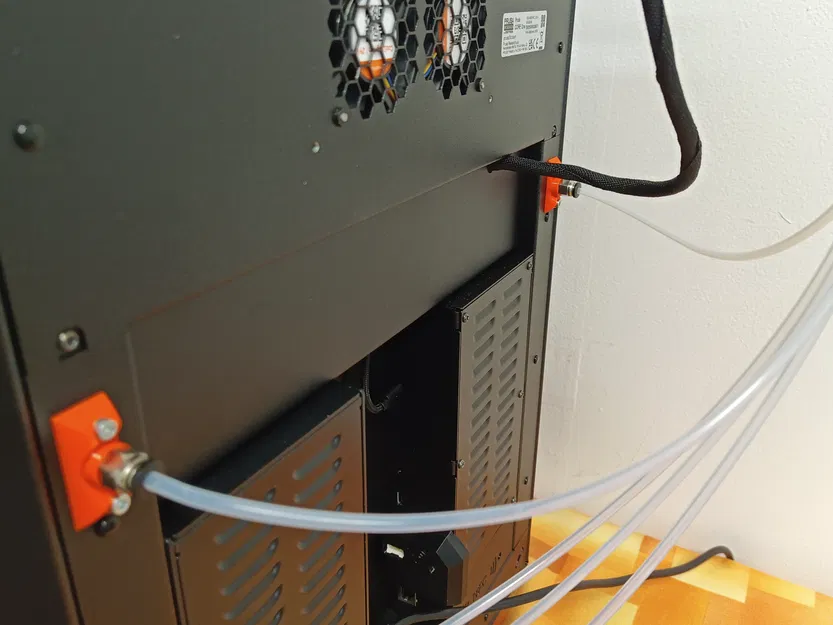

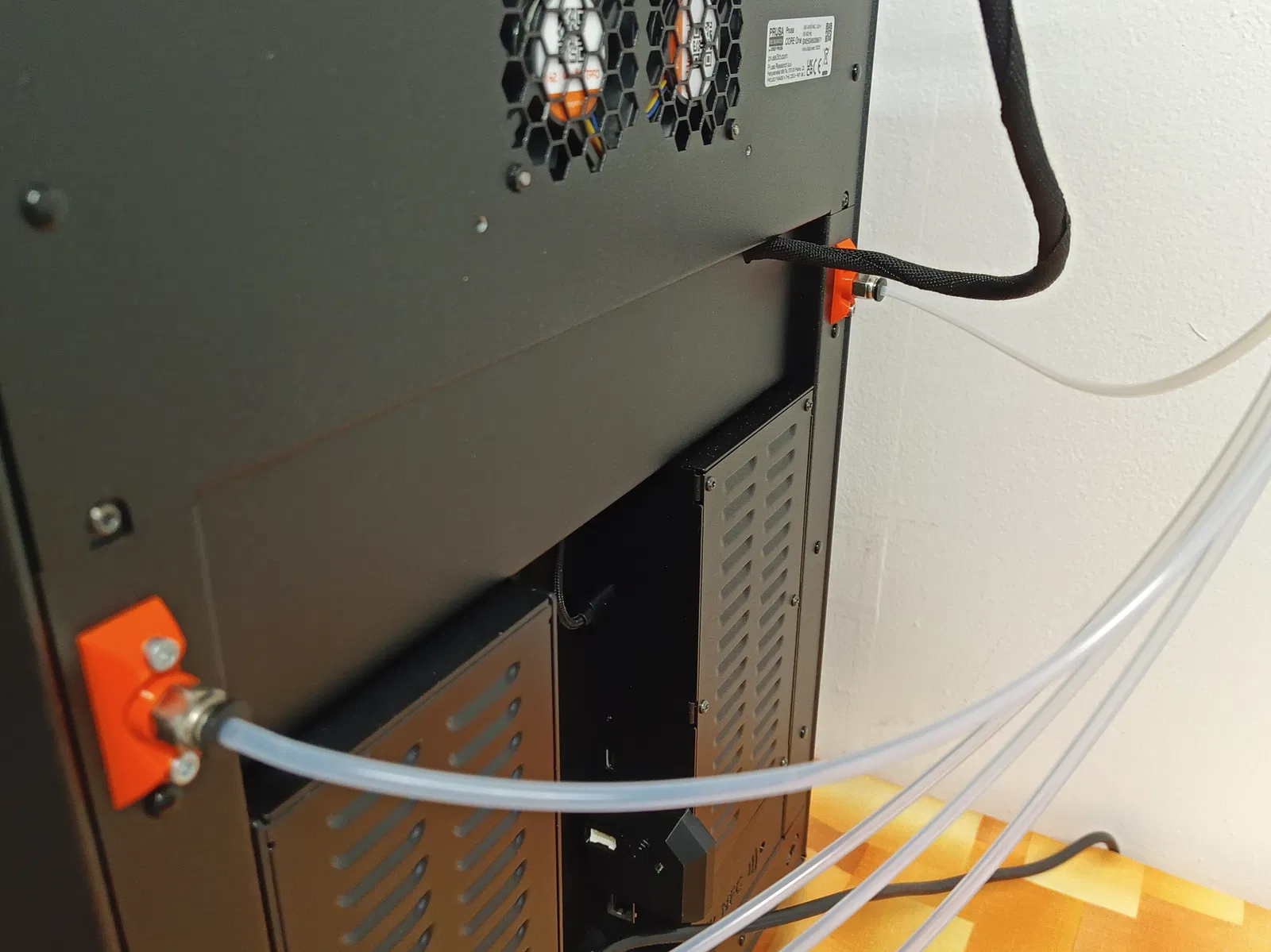

2. Thêm lỗ và đầu nối FESTO vào các trụ phía sau để đi ống PTFE.

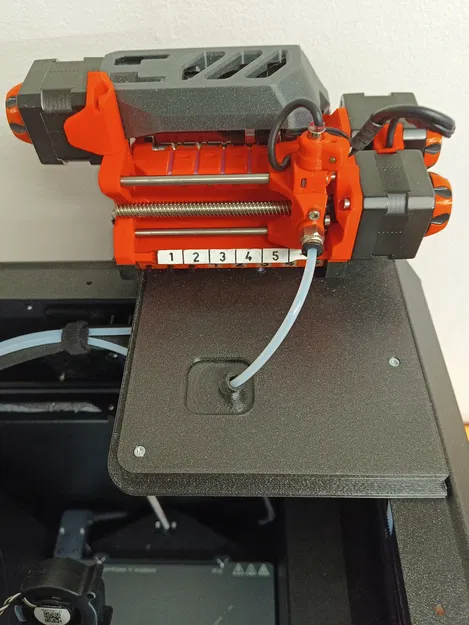

3. Khoan lỗ ở góc phải phía sau trên cùng để bắt vít giá đỡ Ulti Multi MMU3.

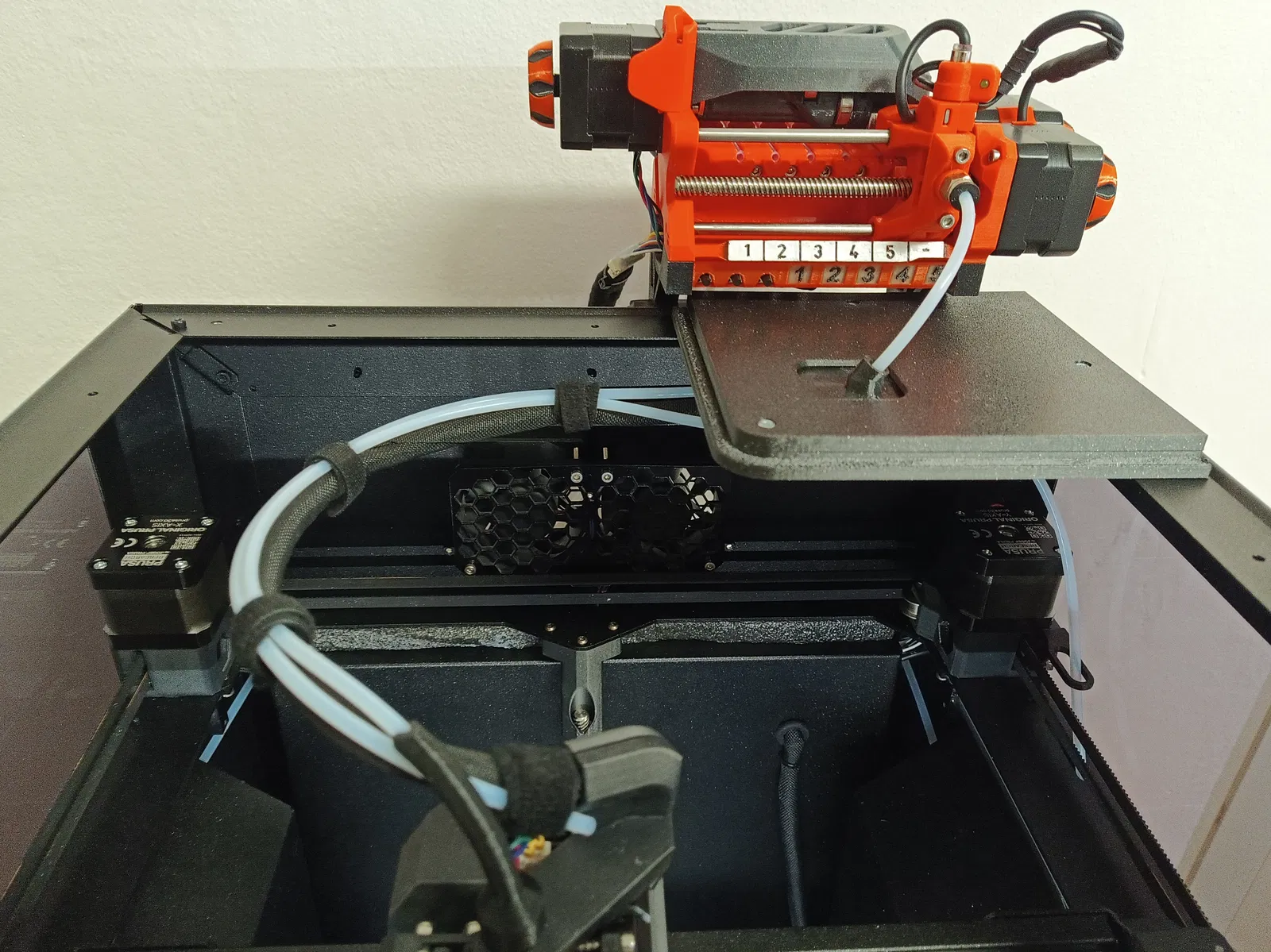

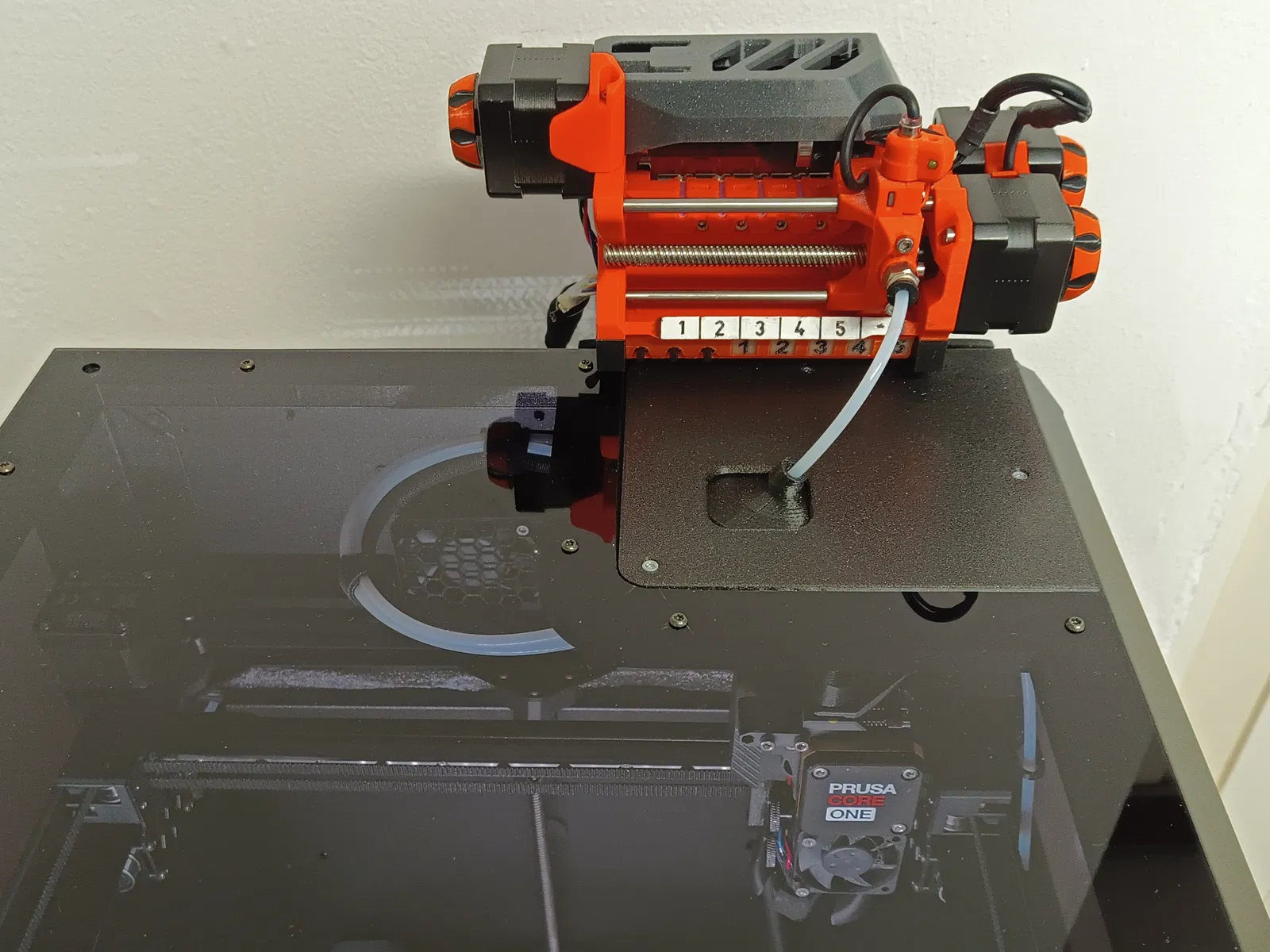

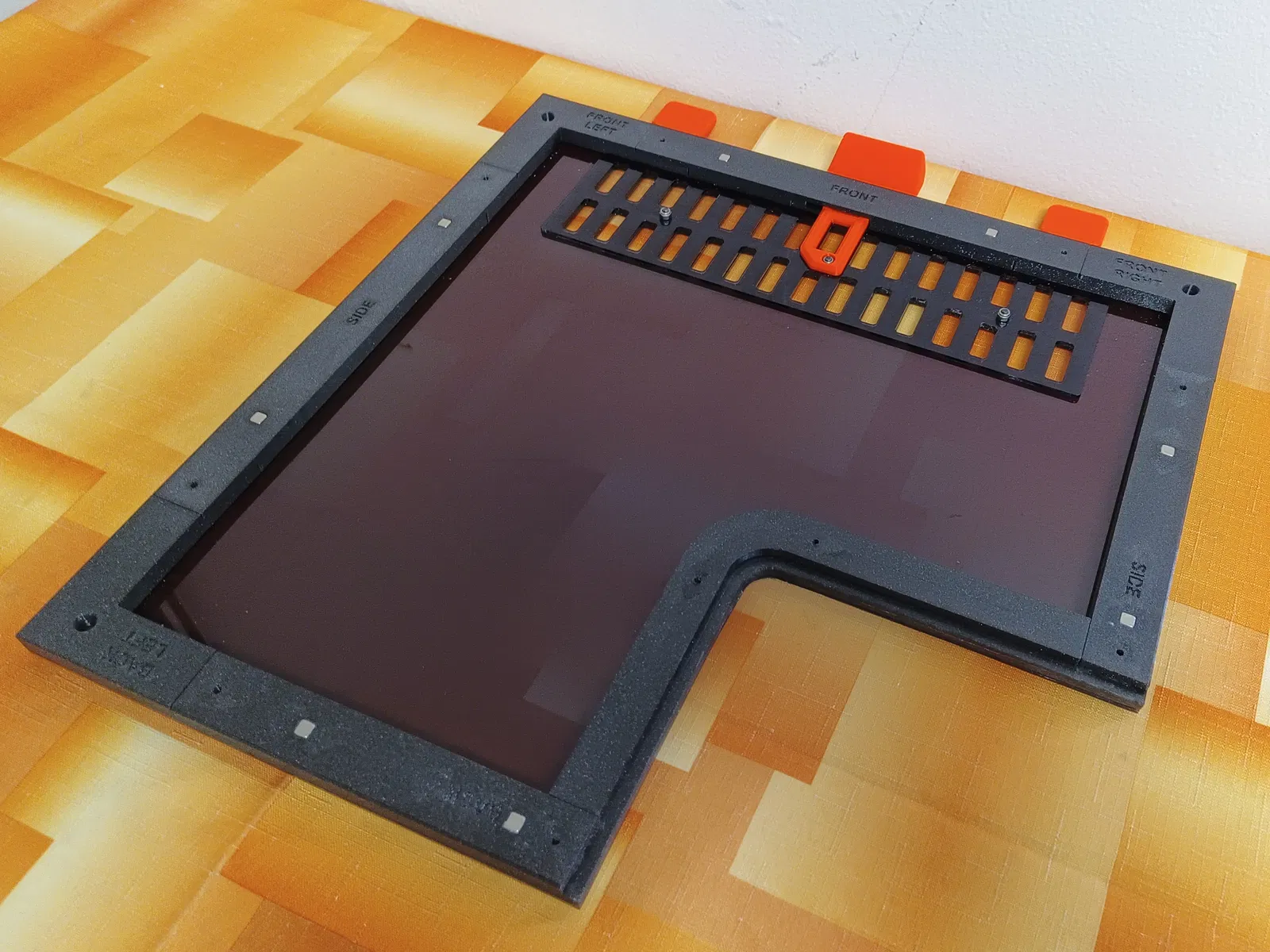

4. Chuyển đổi nắp máy sang dạng tháo rời và cắt một khoảng trống để làm thanh dẫn ống PTFE.
5. In và lắp đặt thanh dẫn ống PTFE.

Quy trình thực hiện:

Không cần hướng dẫn chi tiết vì mọi thứ đã được thể hiện rõ qua các hình ảnh đính kèm.

Các bộ phận in:

Tất cả các file in đều đã được đính kèm.

Giải pháp này phù hợp với mình hơn nhiều so với việc để máy trống trơn với nhiều phụ kiện xung quanh hoặc đóng thùng bên trên máy in. Mình hiếm khi in cái gì cần nhiều hơn hai màu, nên việc gắn thêm rewinder tạm thời trong trường hợp cần thiết cũng không thành vấn đề.

Cách lắp đặt linh hoạt của Filamentalist_Rewinder với độ rộng phù hợp cho CORE One đã được mình mô tả trong model .

Hy vọng giải pháp này sẽ hữu ích với mọi người, ít nhất là để tham khảo.
