Bộ ngắm cơ khí Picatinny cho Worker Seagull (Printable Iron Sights)

Mô tả

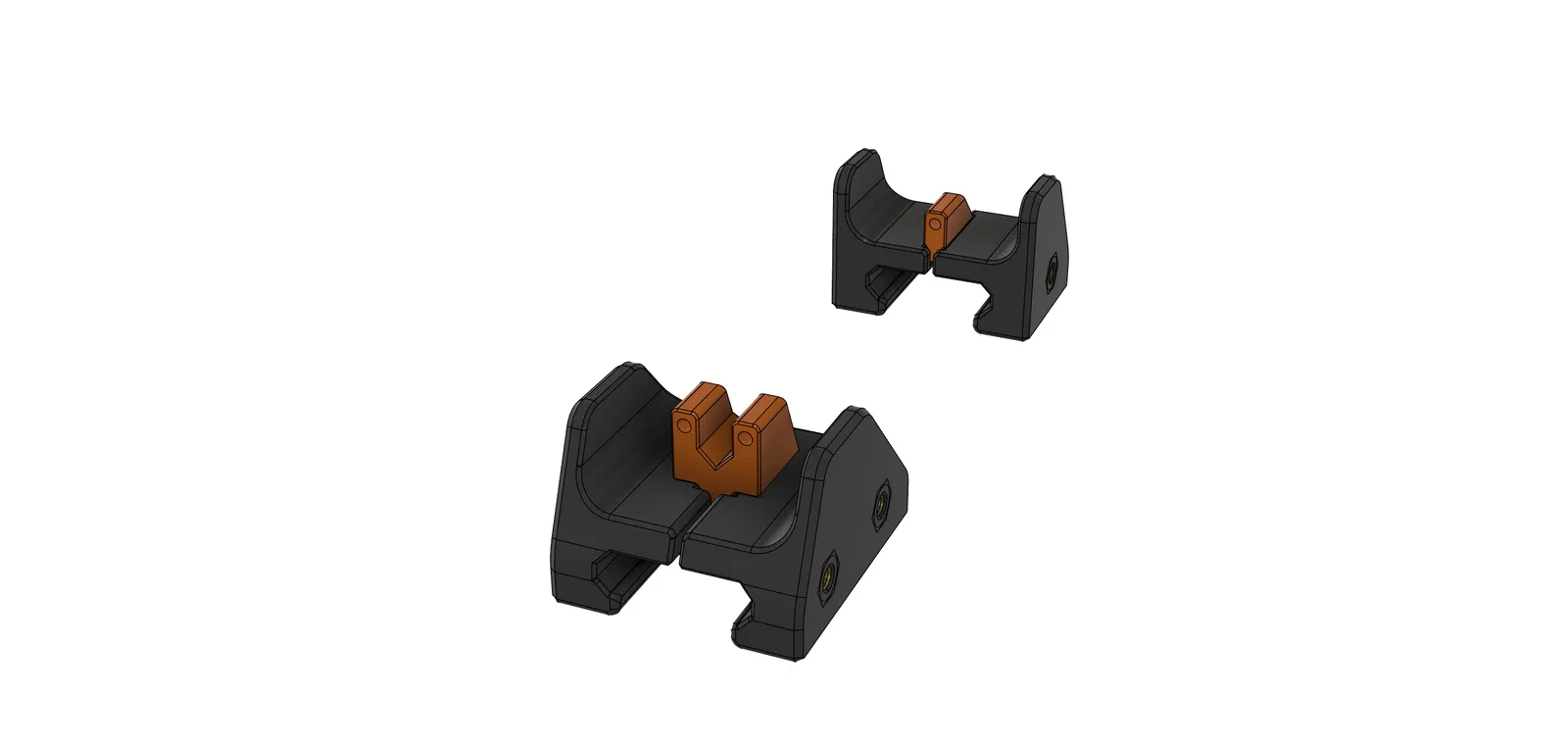

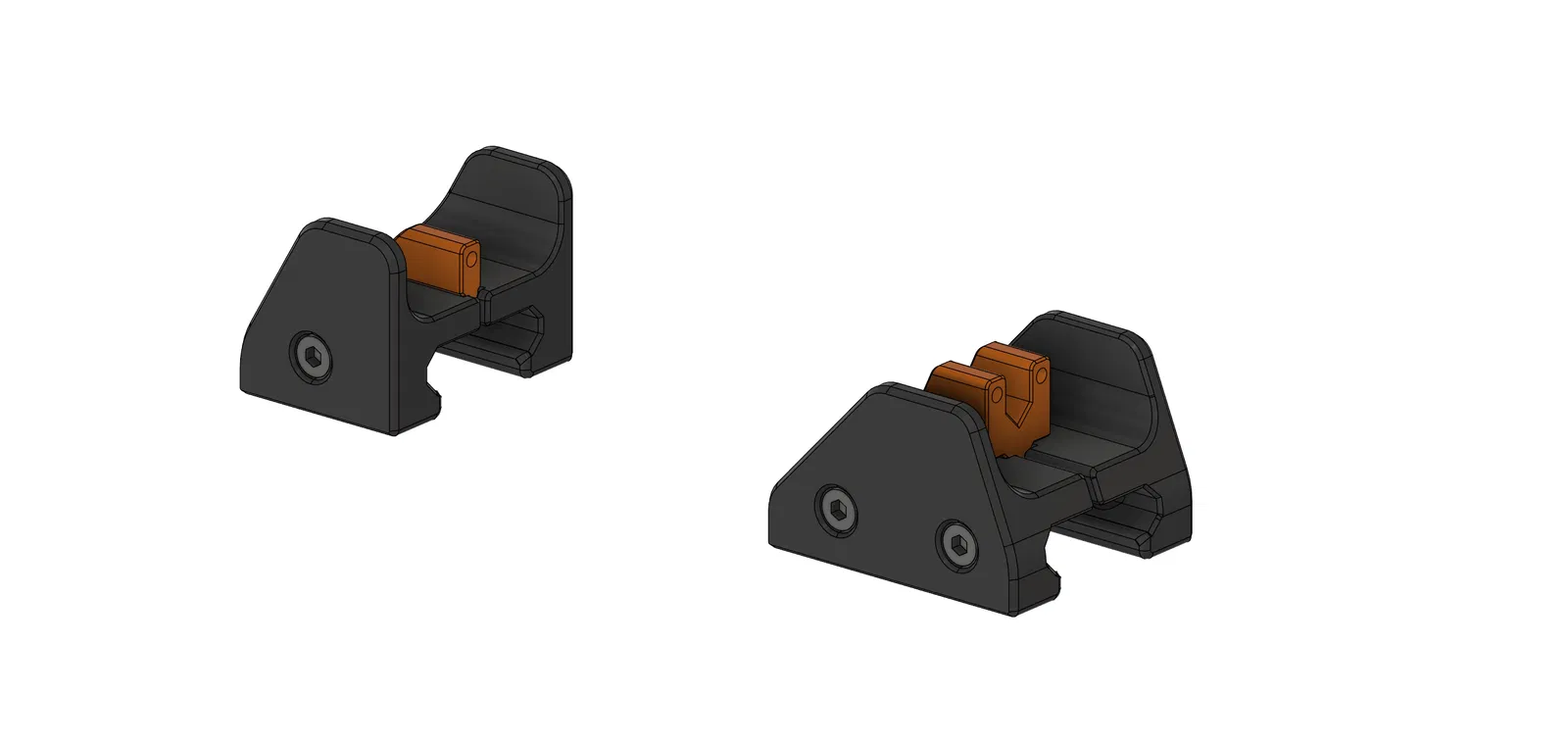

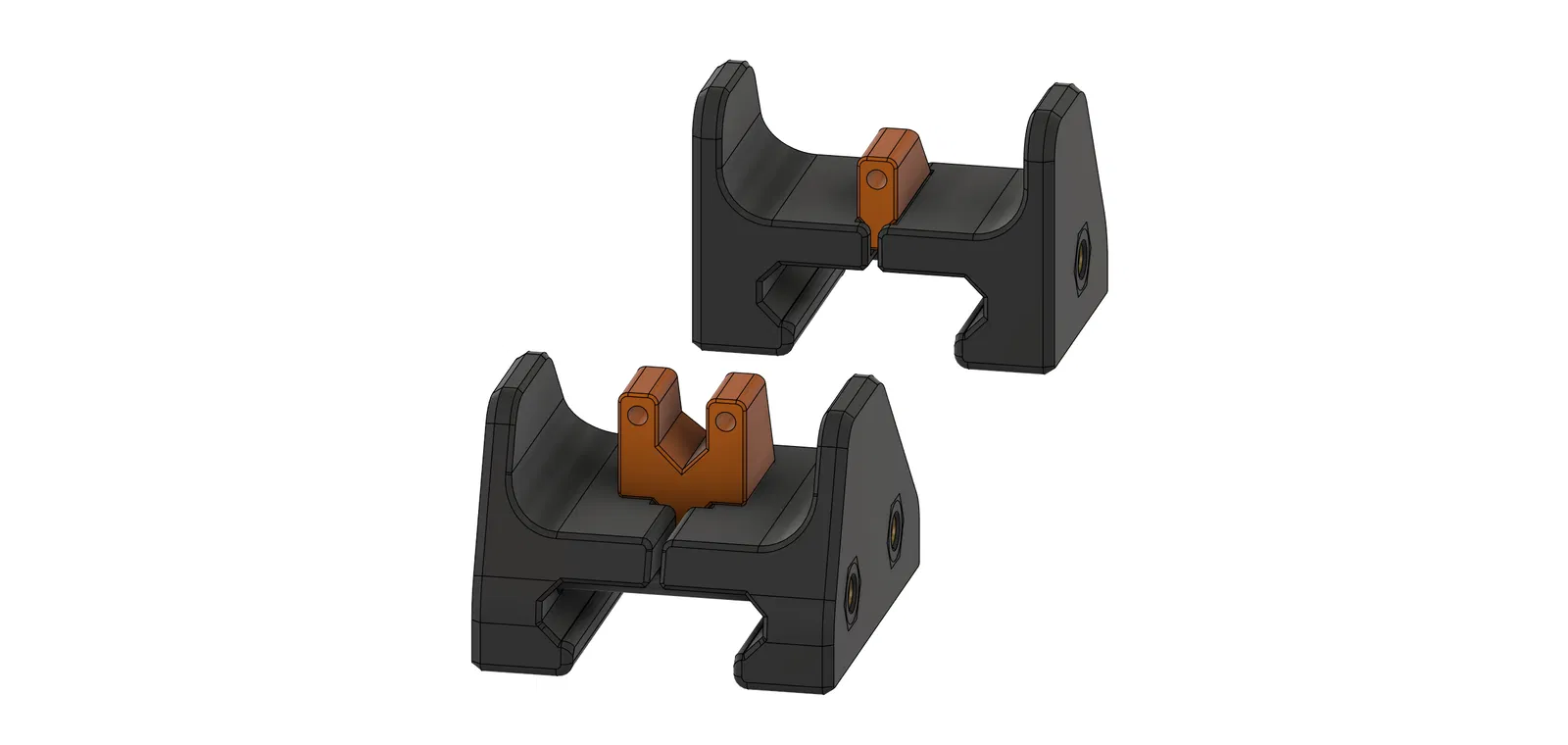

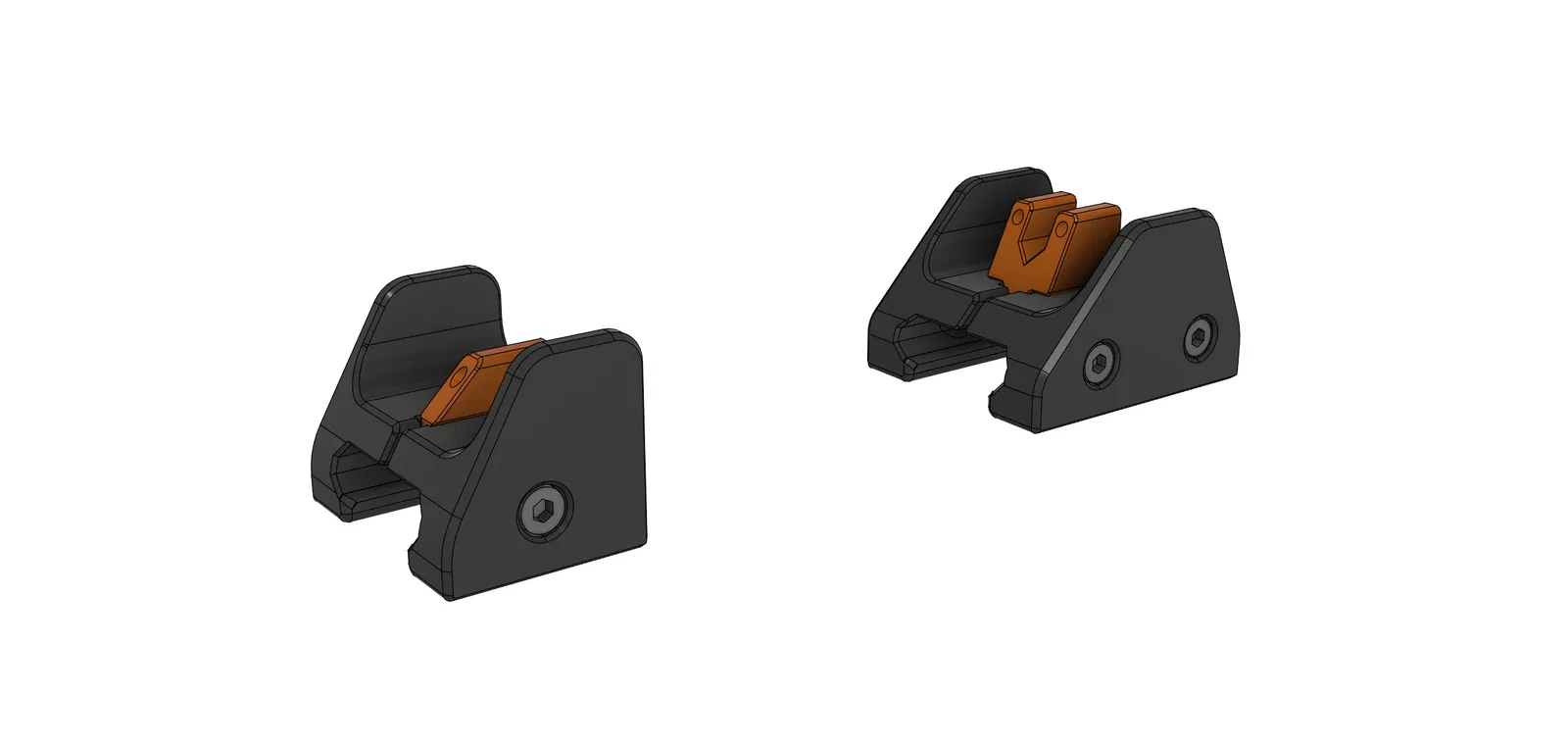

Đây là bộ ngắm cơ khí (iron sights) cực kỳ đơn giản và gọn nhẹ, dùng để gắn lên ray Picatinny. Thiết kế này được lấy cảm hứng từ bộ ngắm của dòng blaster Worker Seagull.

Linh kiện cần thiết

Phần cứng yêu cầu:

• 3 ốc vít đầu trụ (socket head) M3x30mm.
• Tùy chọn - 3 đai ốc (hex nuts) M3.
• Tùy chọn - 3 miếng ren cấy nhiệt (heat set threaded inserts) M3. Mình thiết kế cho loại M3x6.4mm từ OutOfDarts (xem tại đây).

Các tùy chọn

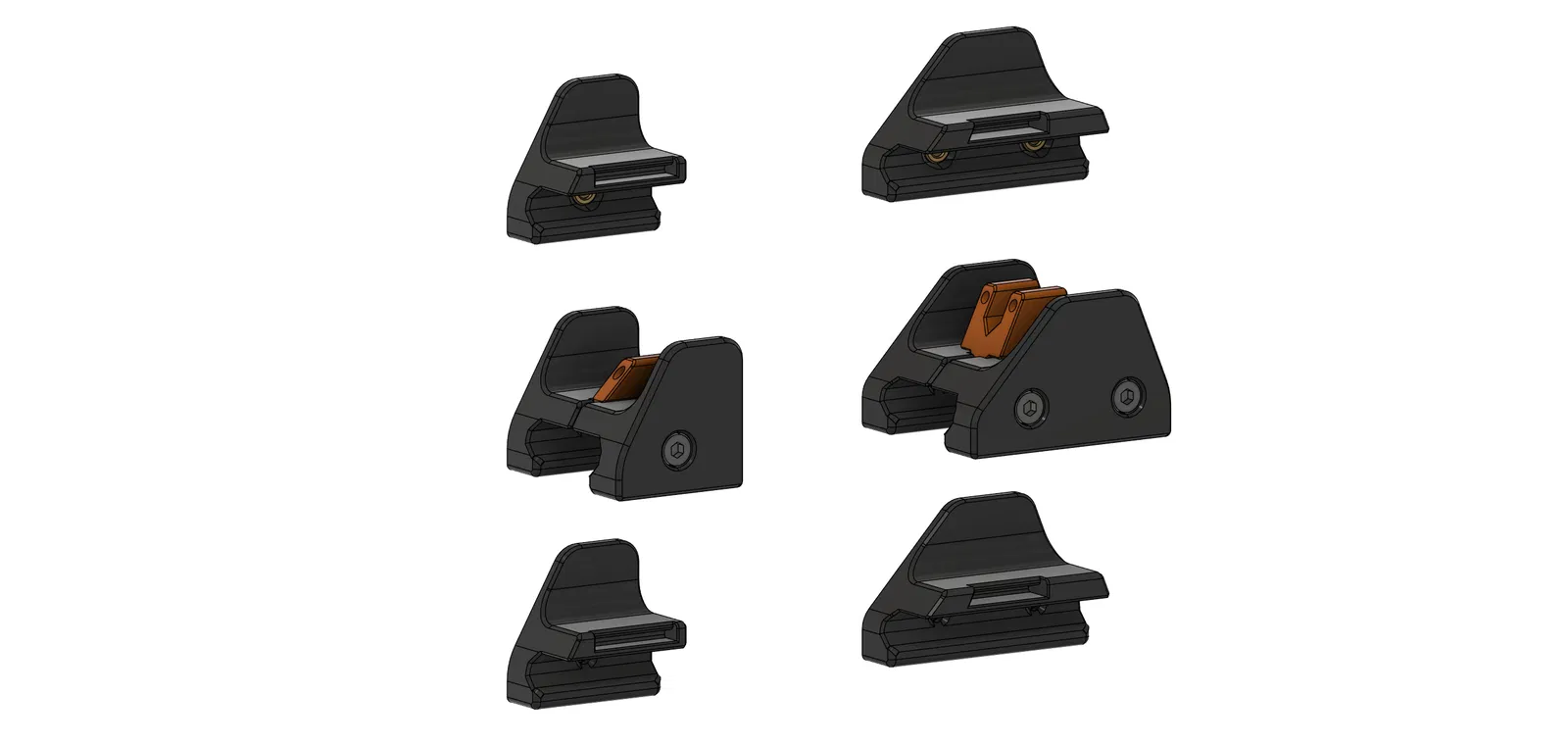

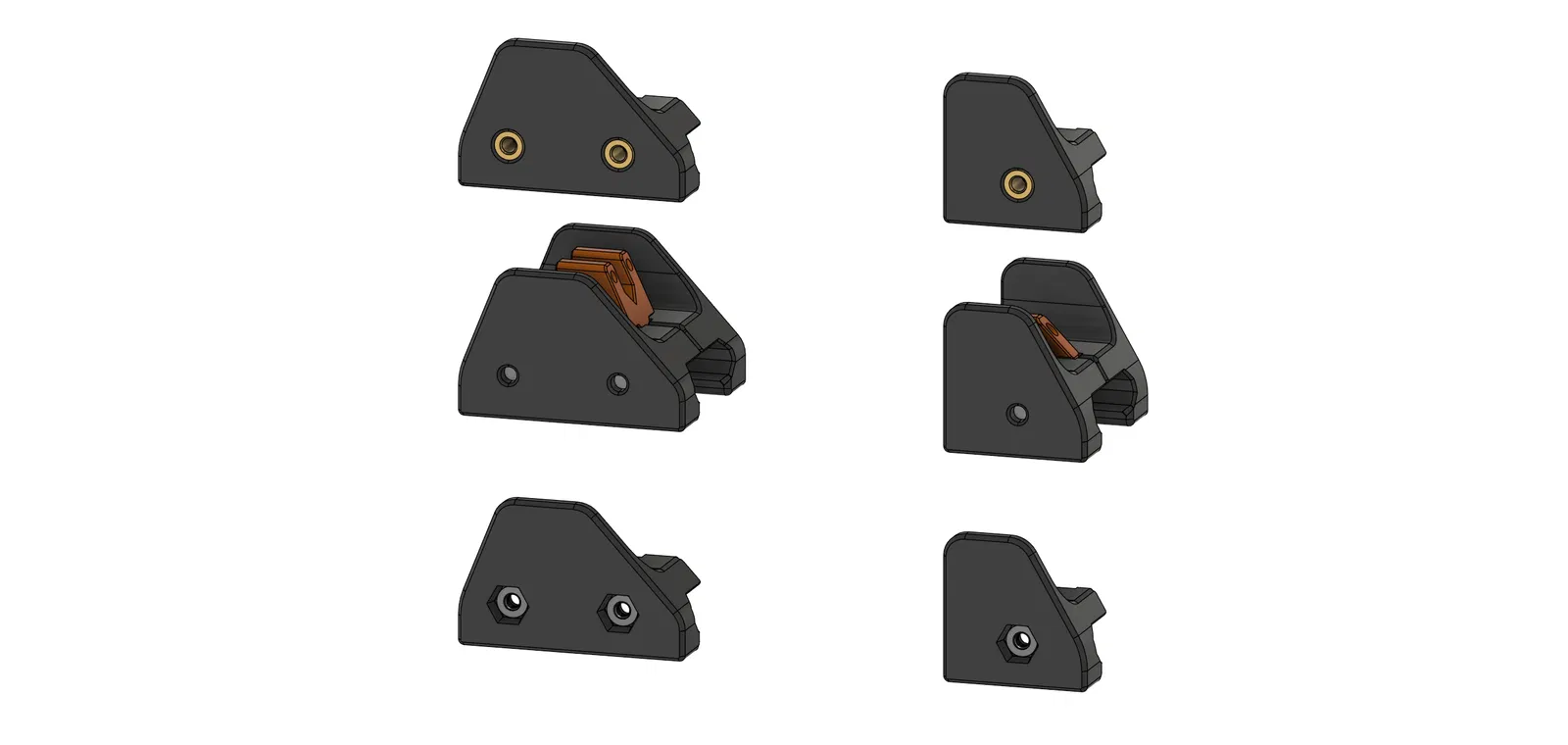

Có 3 phiên bản cho bộ ngắm này:

1. ThreadsIntoPlastic: Ốc M3x30mm vặn trực tiếp vào nhựa.
2. M3heatsets: Ốc M3x30mm vặn vào miếng ren cấy nhiệt (heat set inserts).
3. M3hexnuts: Ốc M3x30mm vặn vào đai ốc M3.

Cá nhân mình khuyên bạn nên dùng bản M3 heat set, dùng rất ổn định và bền.

Hướng dẫn in

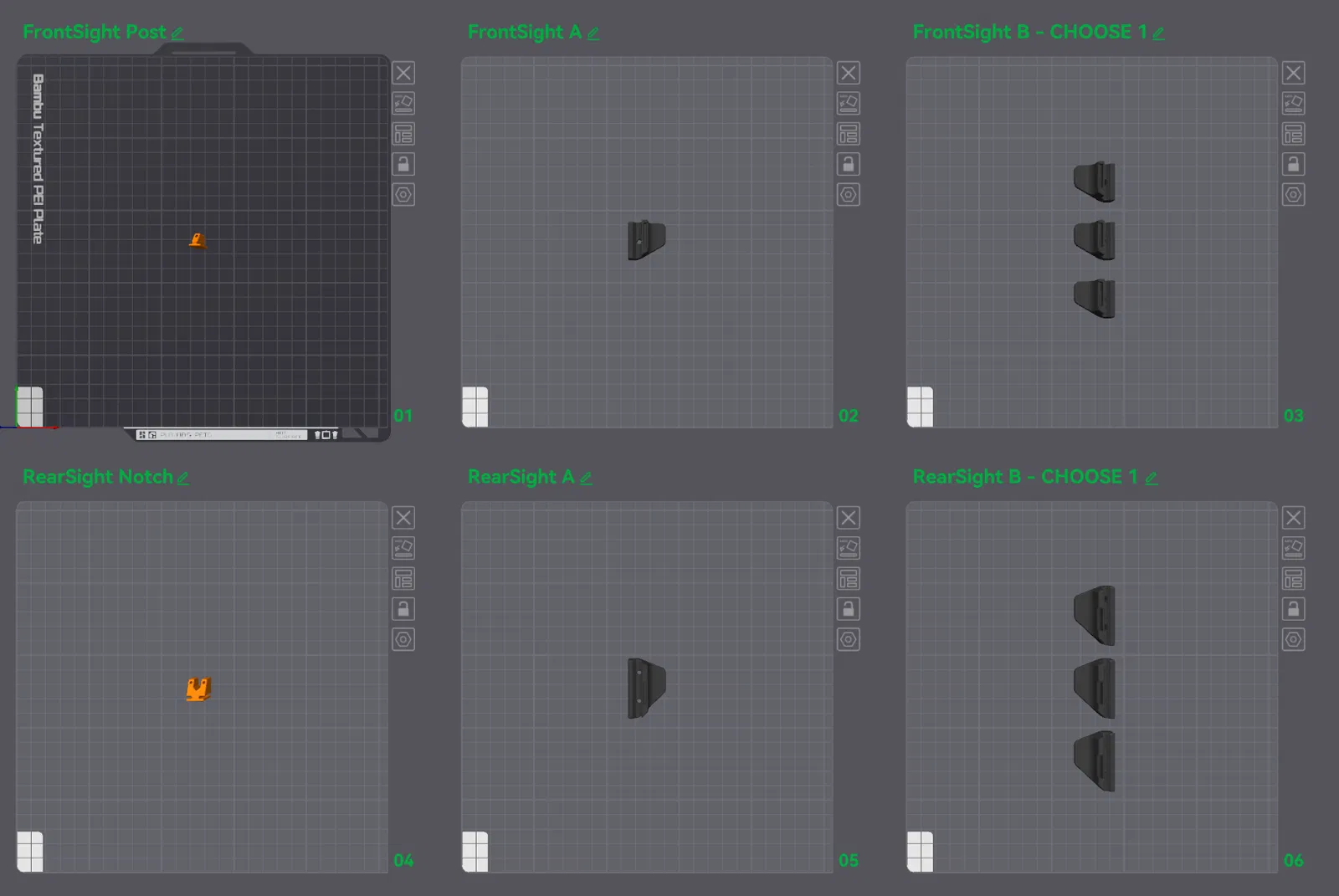

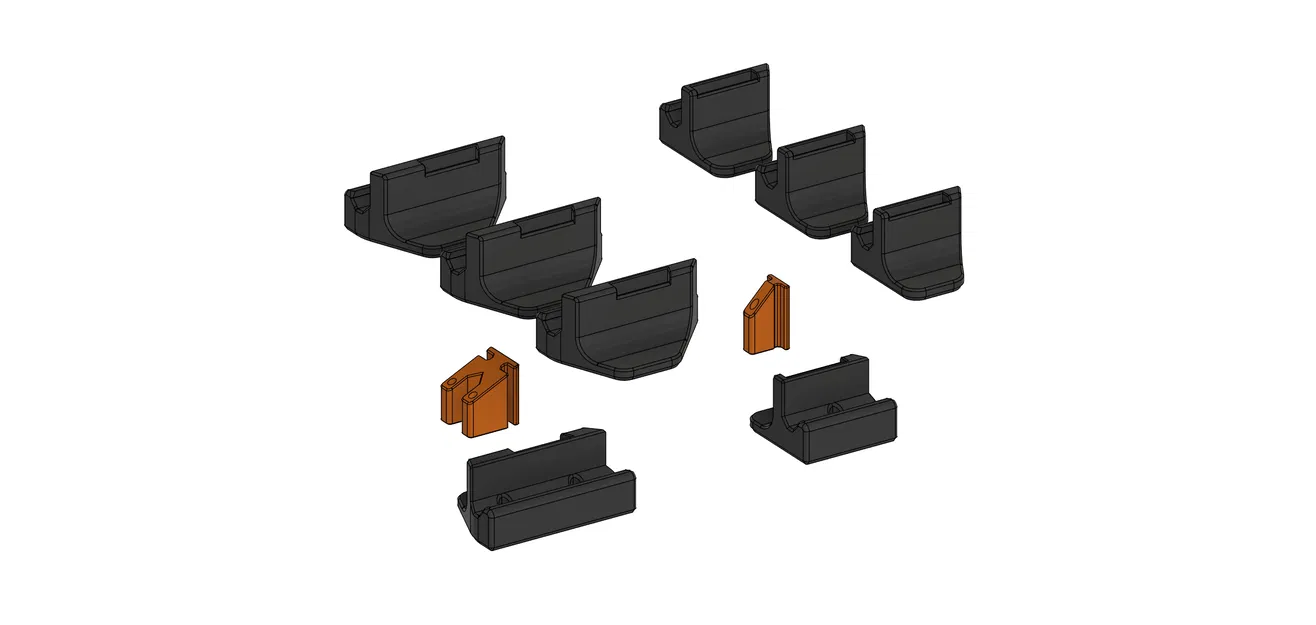

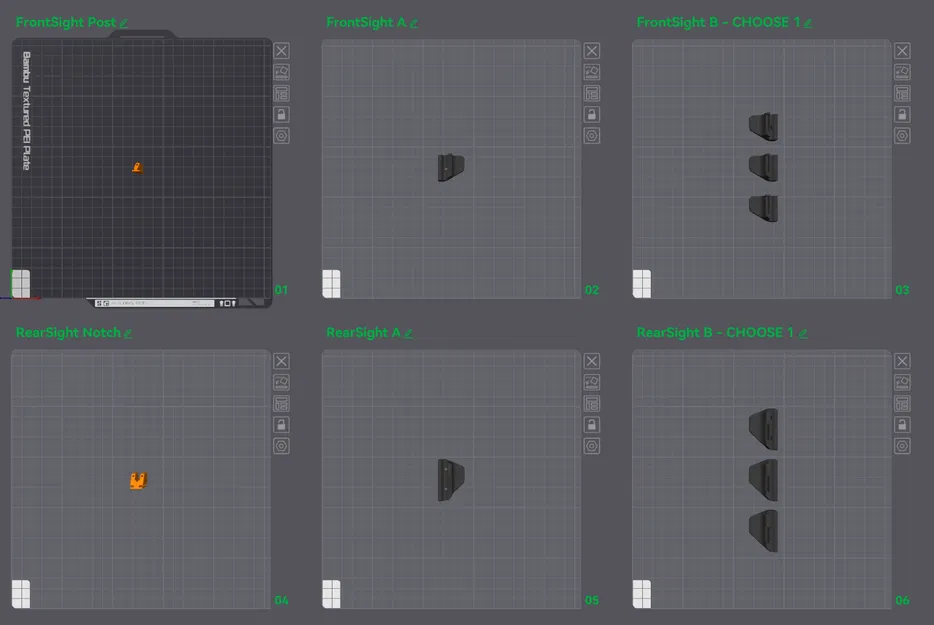

Các chi tiết SideA và SideB nên đặt mặt phẳng xuống bàn in.

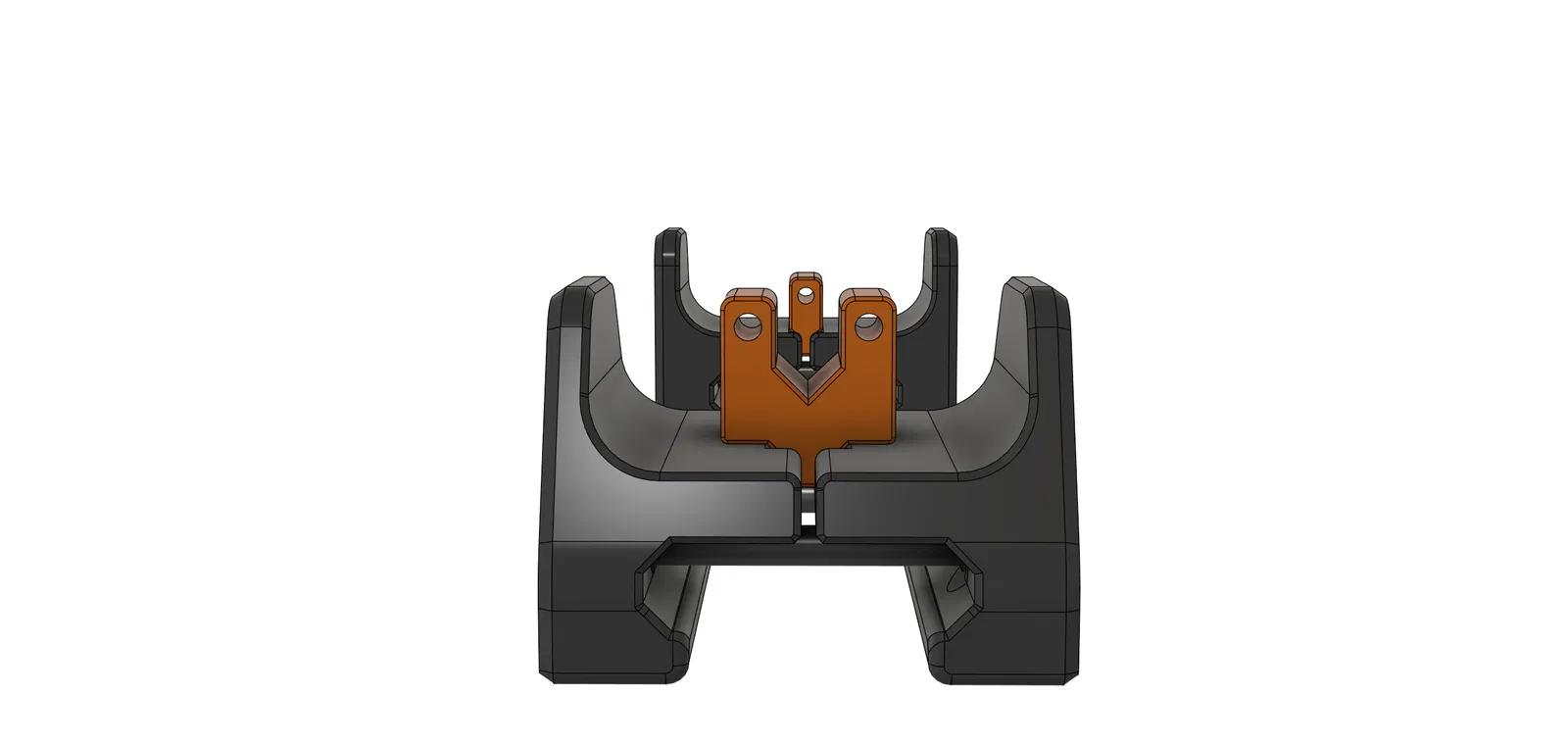

Phần trụ ngắm (sight posts) đặt mặt sau phẳng xuống bàn in.

Mình thường in với thông số 5 tường (walls) và 20% infill. Các file đều đã được xuất ở hướng in chuẩn, bạn chỉ cần nạp vào máy là xong.

Thông tin khác

Nếu bạn có in các thiết kế của mình, mình rất muốn xem thành quả của bạn! Hãy đăng ảnh sản phẩm hoàn thiện (Make) và để lại đánh giá nhé.

China: 你好！ 我擁有這個設計。 想生產請聯繫我. 你好！ 我拥有这个设计。 如果你想生产，请联系我.

Nhật ký thay đổi:

• 08/06/2025: Phát hành bản đầu tiên.
