Bộ nút bấm tùy chỉnh cho Lenovo Legion Go

Mình đang tiến hành vẽ CAD lại tất cả các nút bấm từ chiếc Legion Go của mình và quyết định thực hiện một vài bản độ trước.

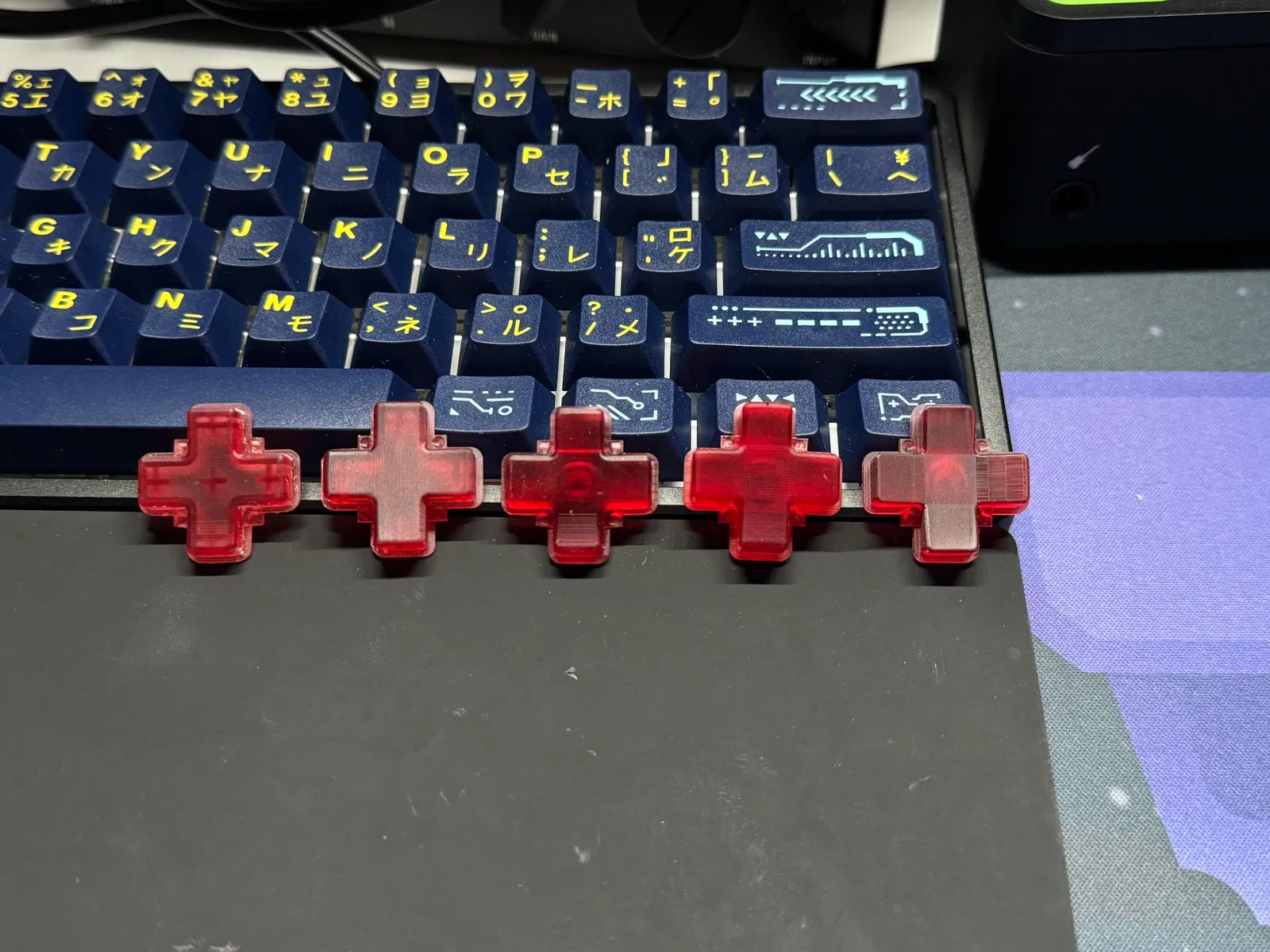

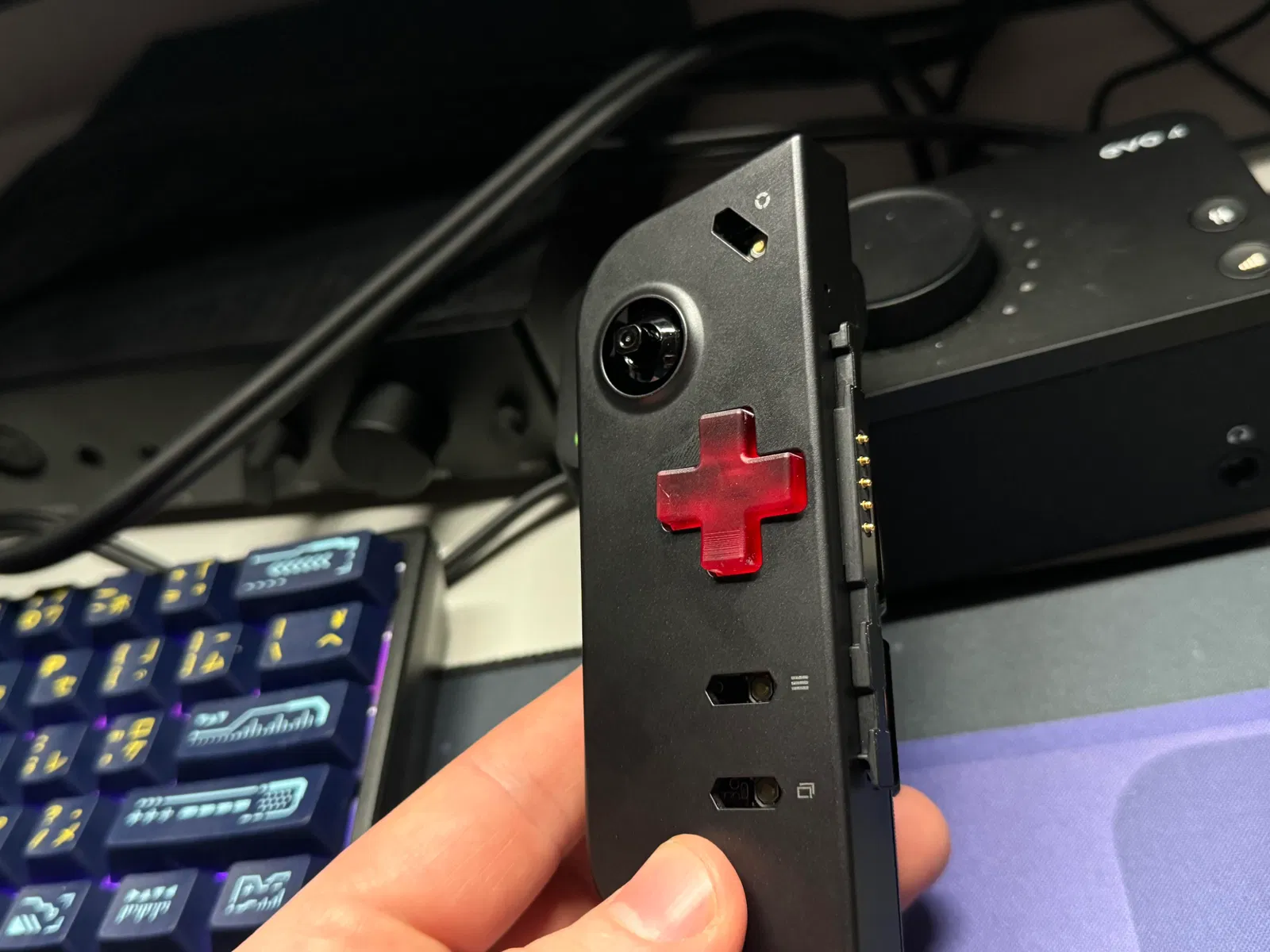

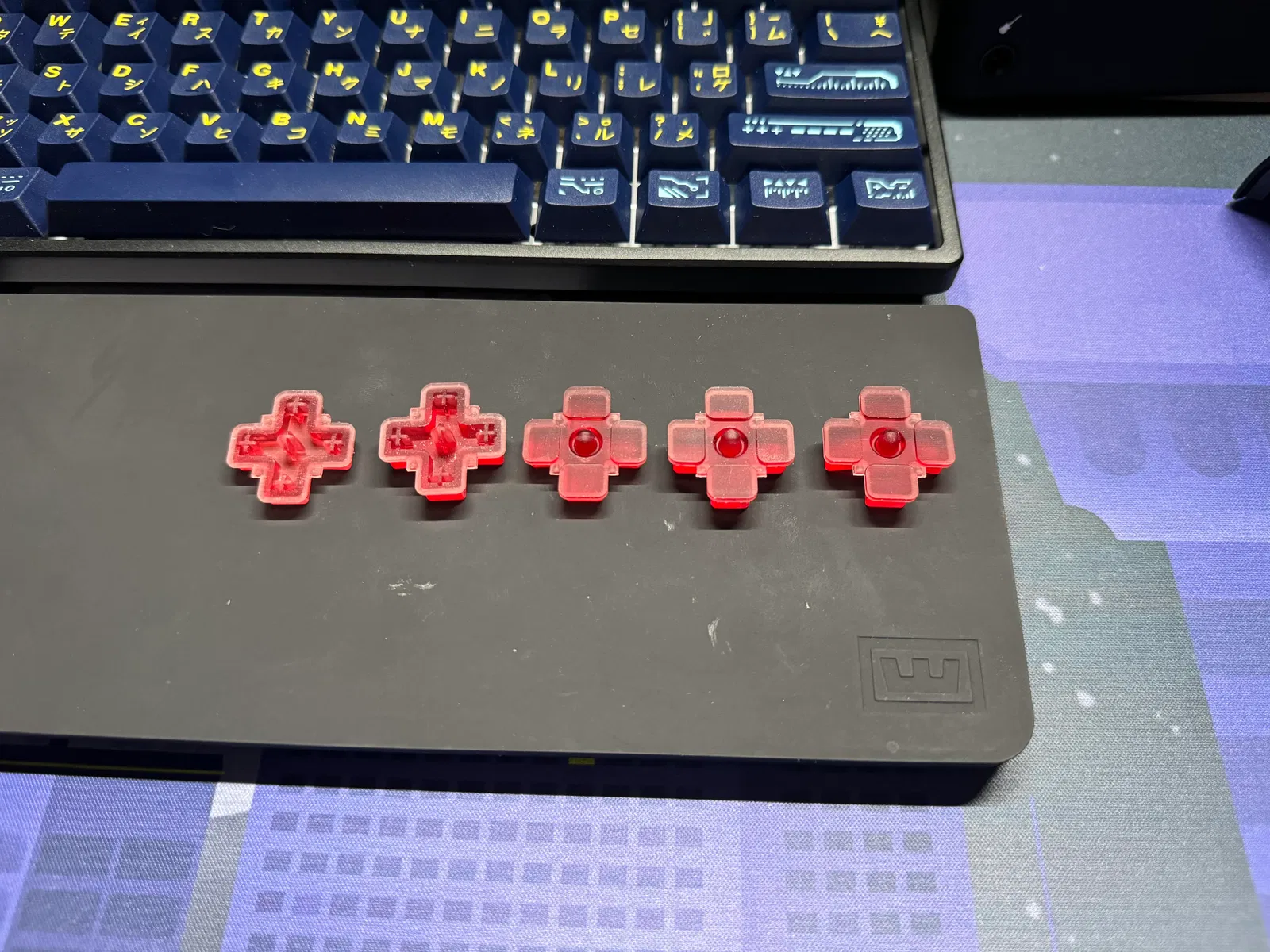

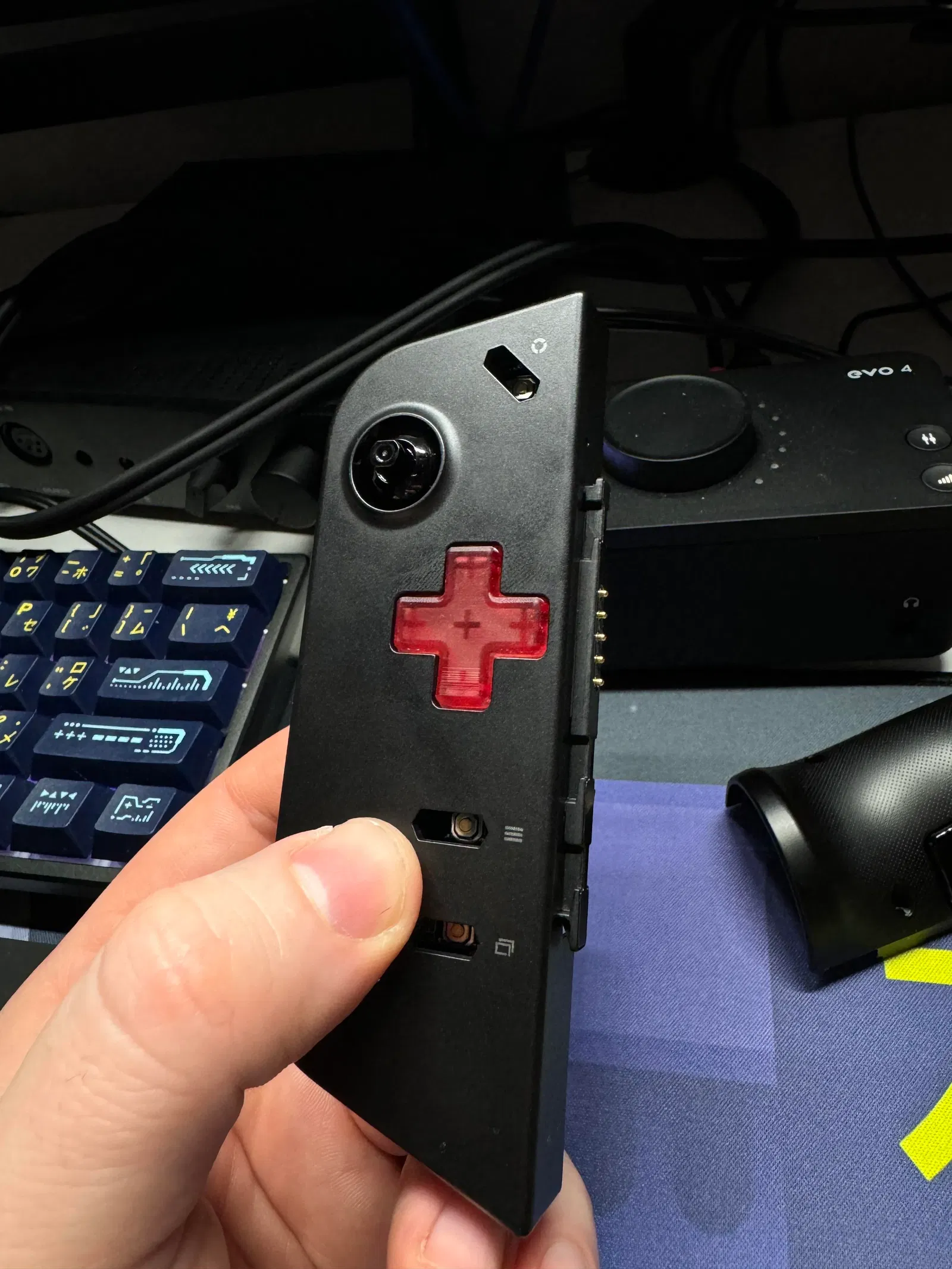

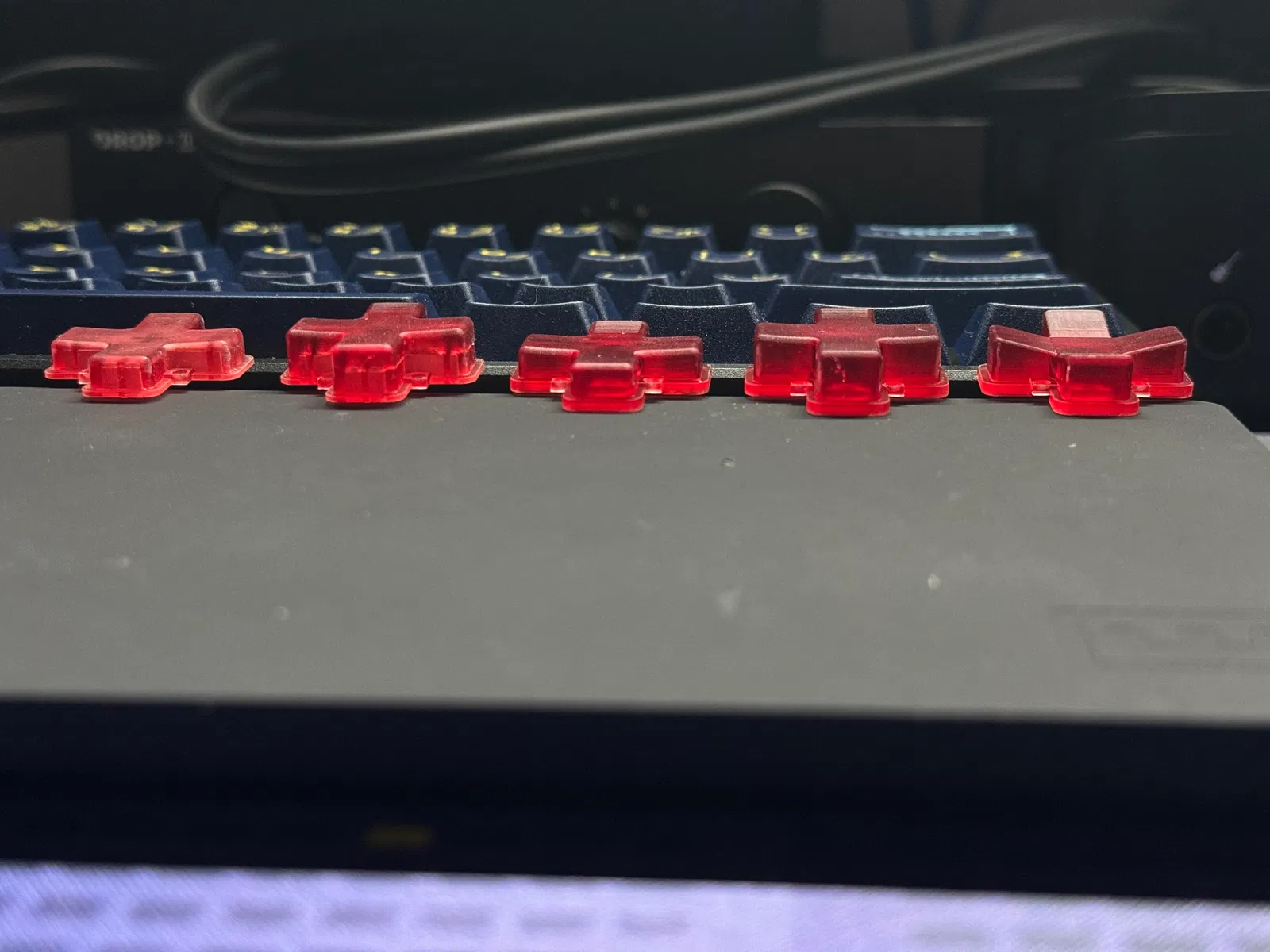

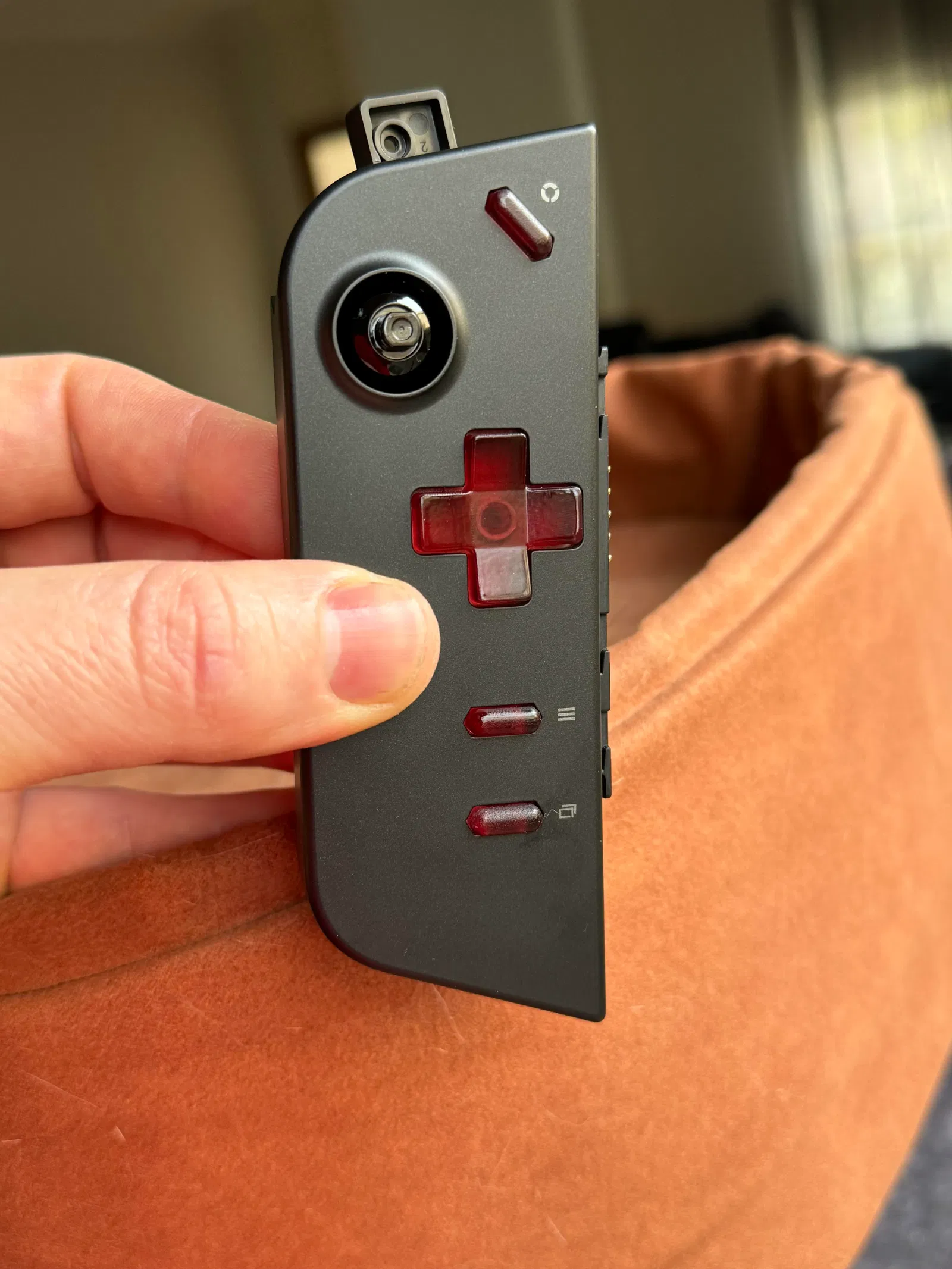

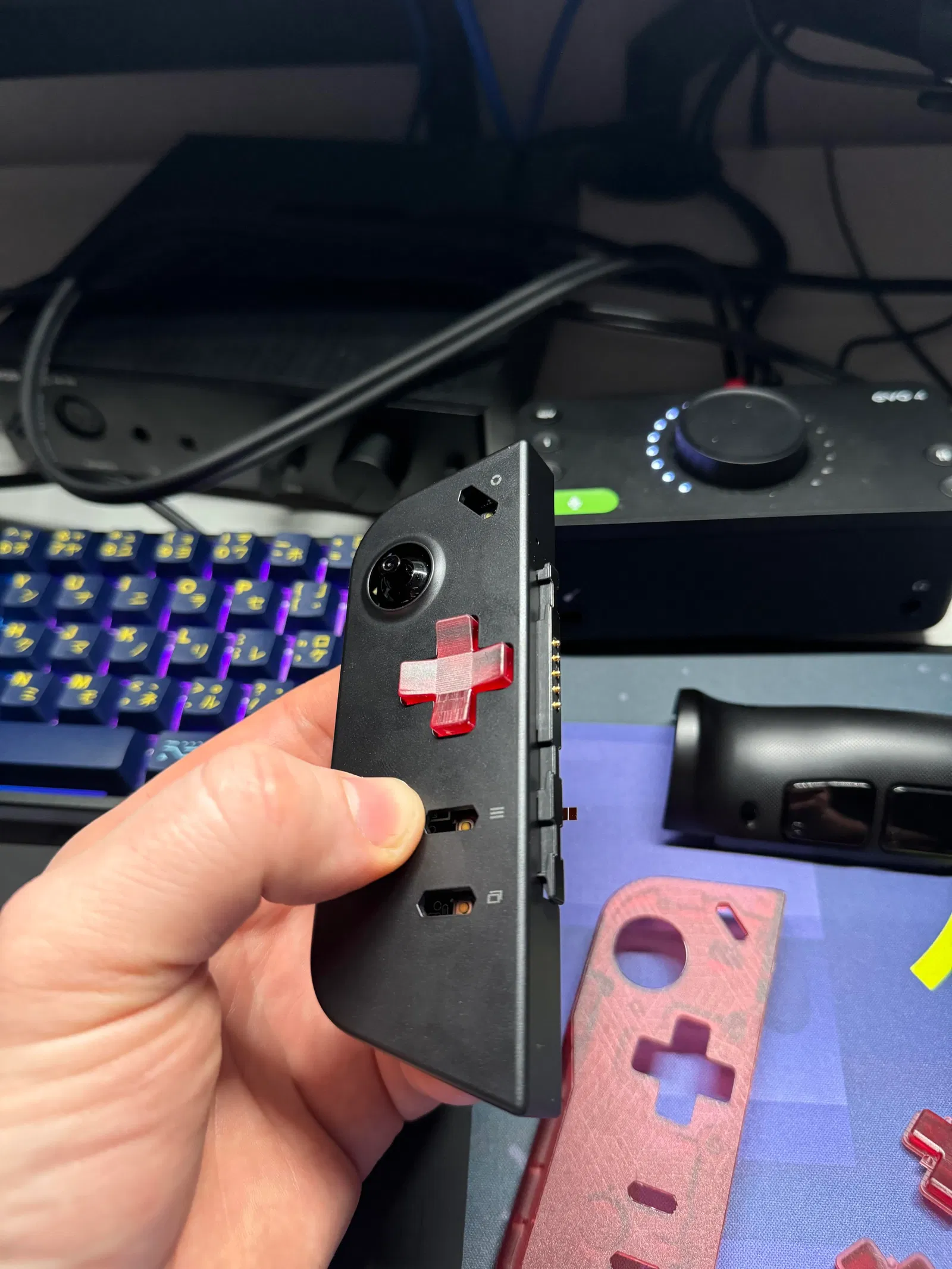

Mình đã làm phiên bản D-pad "Stock" với độ cao tăng thêm 1mm và 2mm. Bên cạnh đó là bản D-pad "Pro" cũng với độ cao tăng tương tự. Phiên bản Pro được lấp đầy các khoảng trống so với D-pad gốc và mình cũng làm cho phần tiếp xúc lớn hơn đáng kể. Mình ước có thể diễn tả bằng lời cảm giác bấm nó sướng như thế nào, vì D-pad giờ đây đặc hoàn toàn và có khối lượng lớn hơn nhiều.

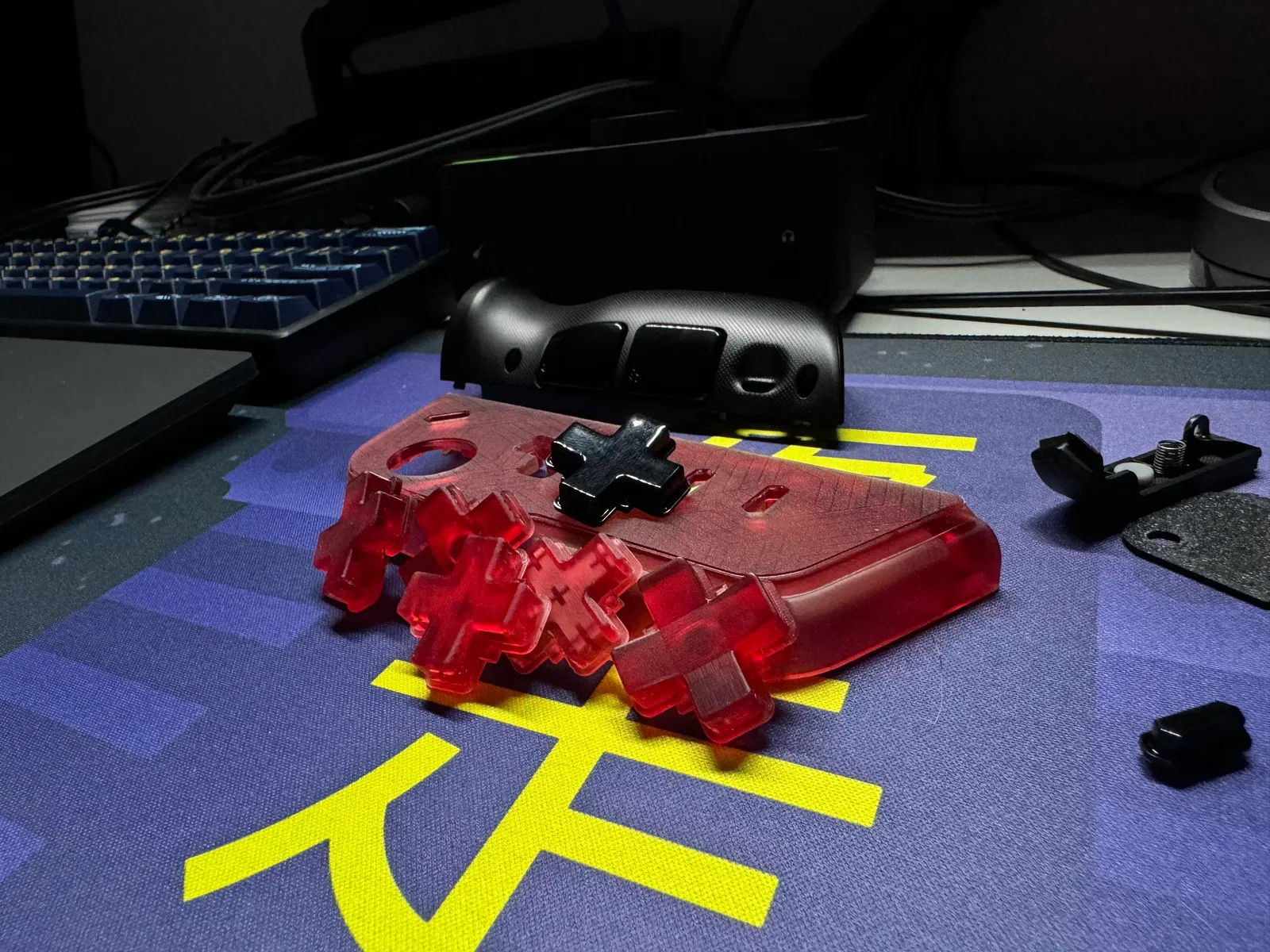

Mình cũng làm thêm một bản D-Pad Pro phong cách X-Box cho vui.

Mình đã bổ sung thêm các nút Menu. Mình tự thiết kế phiên bản nút "Curved" (cong) cao hơn bản gốc 2mm, giúp thao tác bấm dễ chịu hơn hẳn.

Các file này được thiết kế ưu tiên cho in resin, không phải FDM. Bạn vẫn có thể thử in FDM nhưng mình nghĩ kết quả sẽ không được tốt lắm. Mình có dự định tạo thêm phiên bản tối ưu cho FDM nhưng cần kiểm tra kỹ lại đã. Nếu không có máy in resin, mình khuyên bạn nên sử dụng các dịch vụ như PCBWay để in giúp.

Nếu thấy công sức của mình hữu ích và muốn ủng hộ, bạn có thể donate cho mình qua Ko-Fi

https://ko-fi.com/nazh_kofi

Nhật ký thay đổi (Changelog):

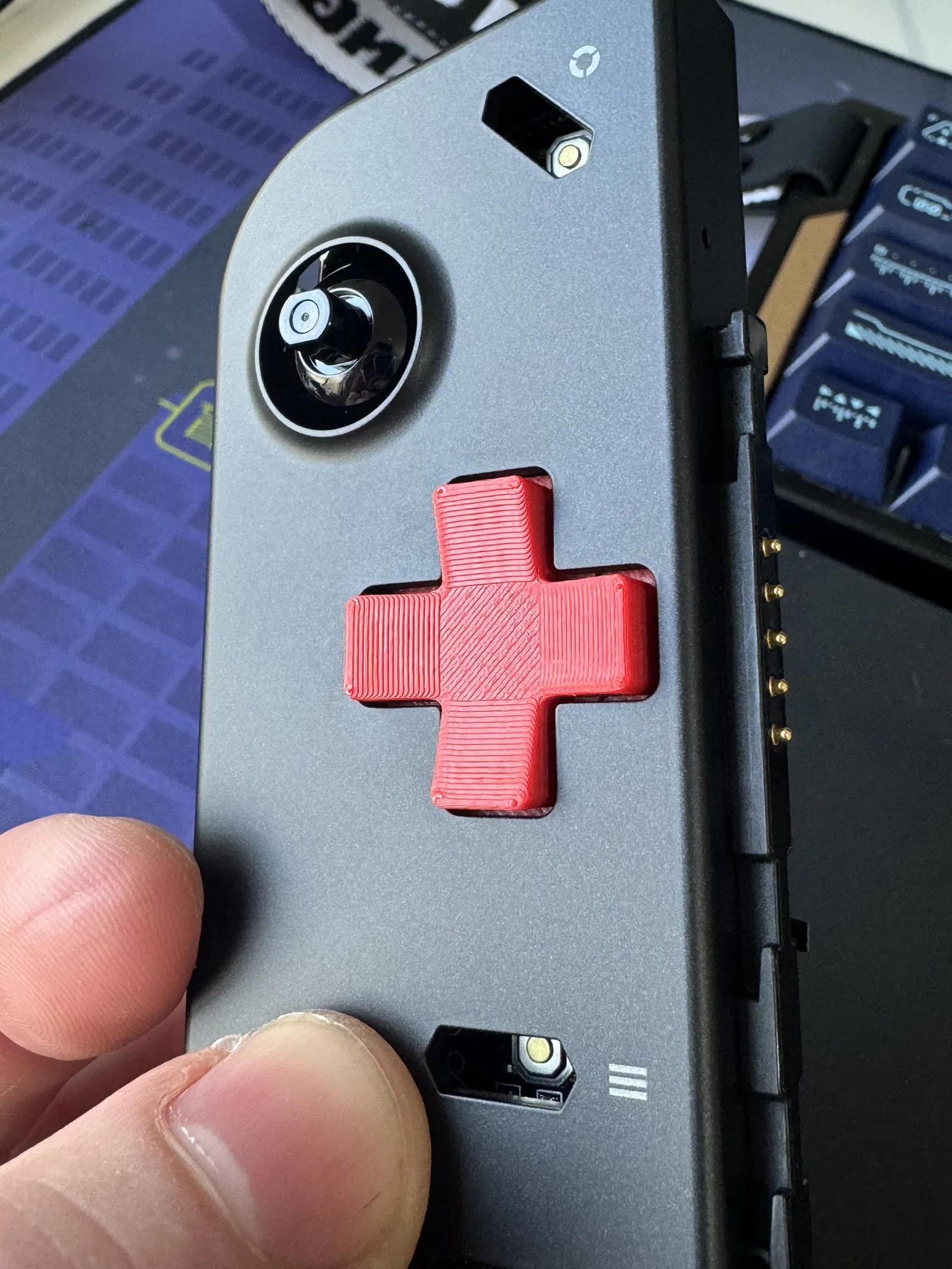

23/07/2024 - Đã thêm các phiên bản cho FDM. Nên in ở độ phân giải layer 0.1mm để có kết quả tốt nhất.

26/07/2024 - Thêm các nút Menu.

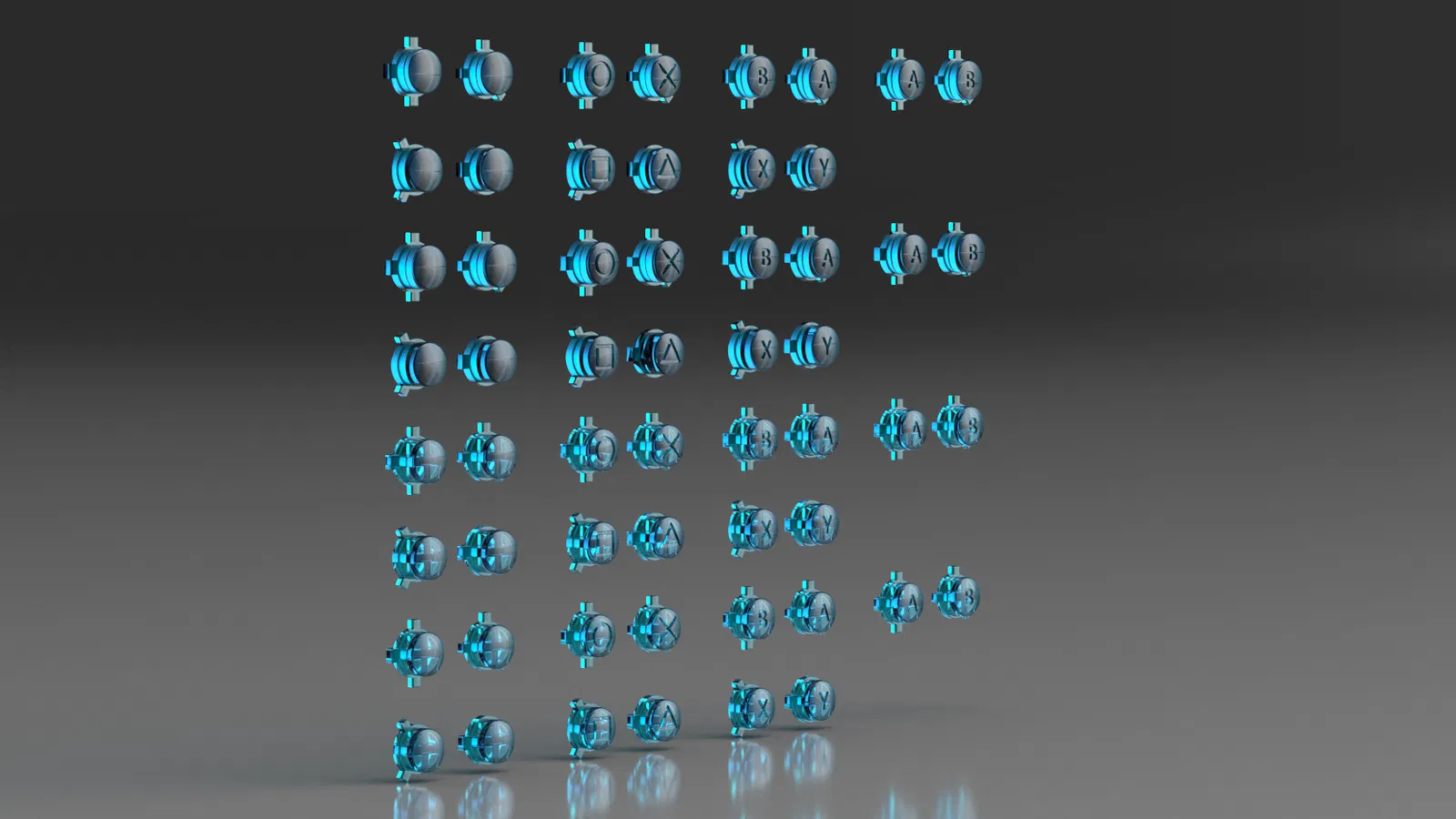

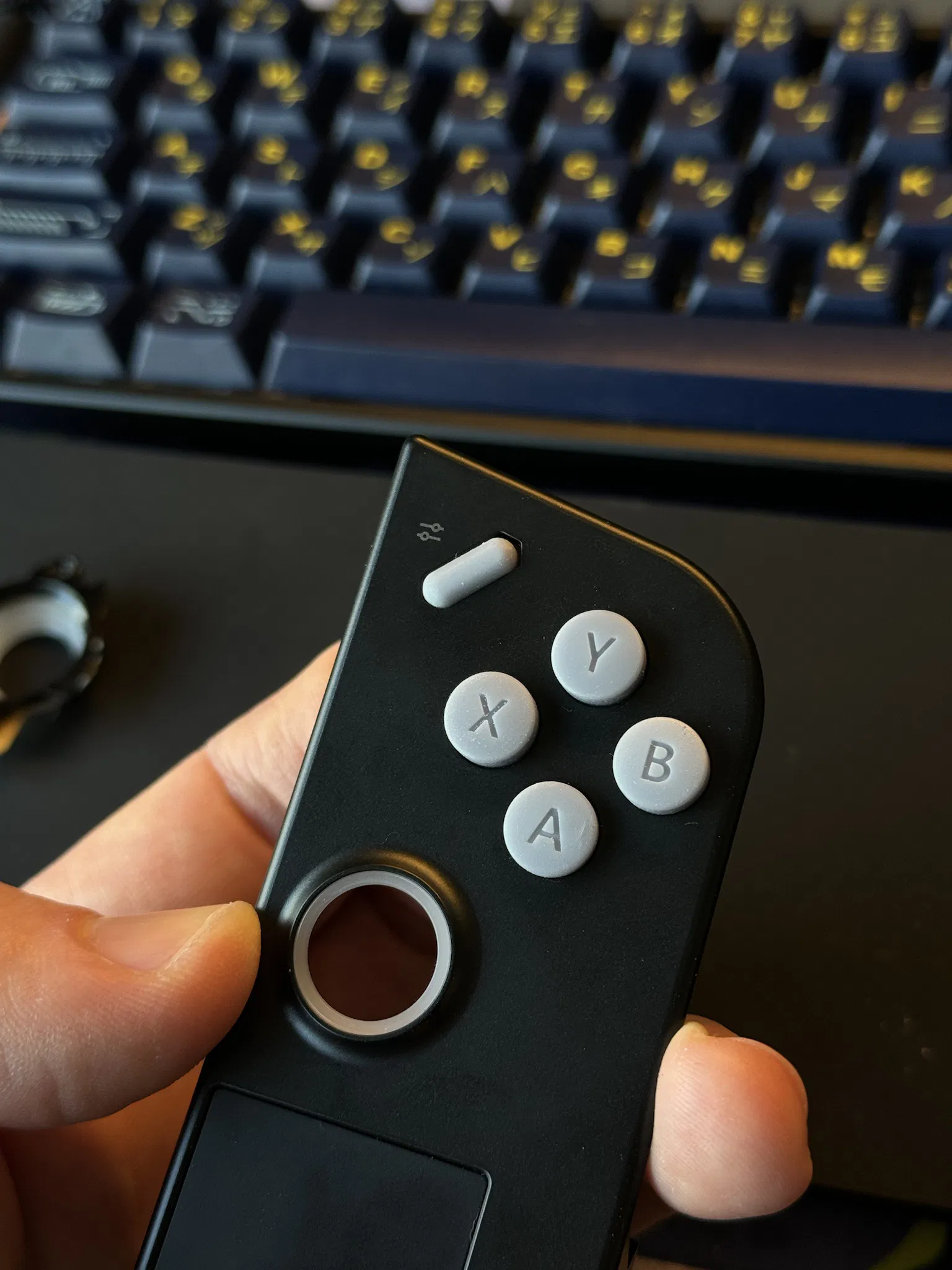

14/08/24 - Thêm nút ABXY. Có sẵn các tùy chọn layout PlayStation và AB đảo ngược cho các bạn thích kiểu Nintendo.

20/09/24 - Làm lại nút ABXY theo vài cách. Hóa ra các nút hoán đổi A/B kiểu Nintendo trước đó không dùng được do bị xoay sai hướng - ĐÃ SỬA.

14/01/25 - Thêm Menu_Stock_Curved_1mm_Beta. Đây là phiên bản mình đang dùng và quên chưa cập nhật vào bộ sưu tập.

07/02/25 - Thêm phiên bản “DL” (Deep Legends) cho các nút PlayStation theo yêu cầu.

• Mình cũng không để ý là các nút mình thiết kế cao hơn bản gốc nhiều thế nào. Chúng cao 7mm trong khi bản gốc chỉ 5.6mm. Mình đã làm thêm các phiên bản 6mm cho tất cả các nút vì chưa thử nghiệm kỹ nút ABXY để biết chắc chiều cao tăng thêm đó có gây vấn đề gì không.

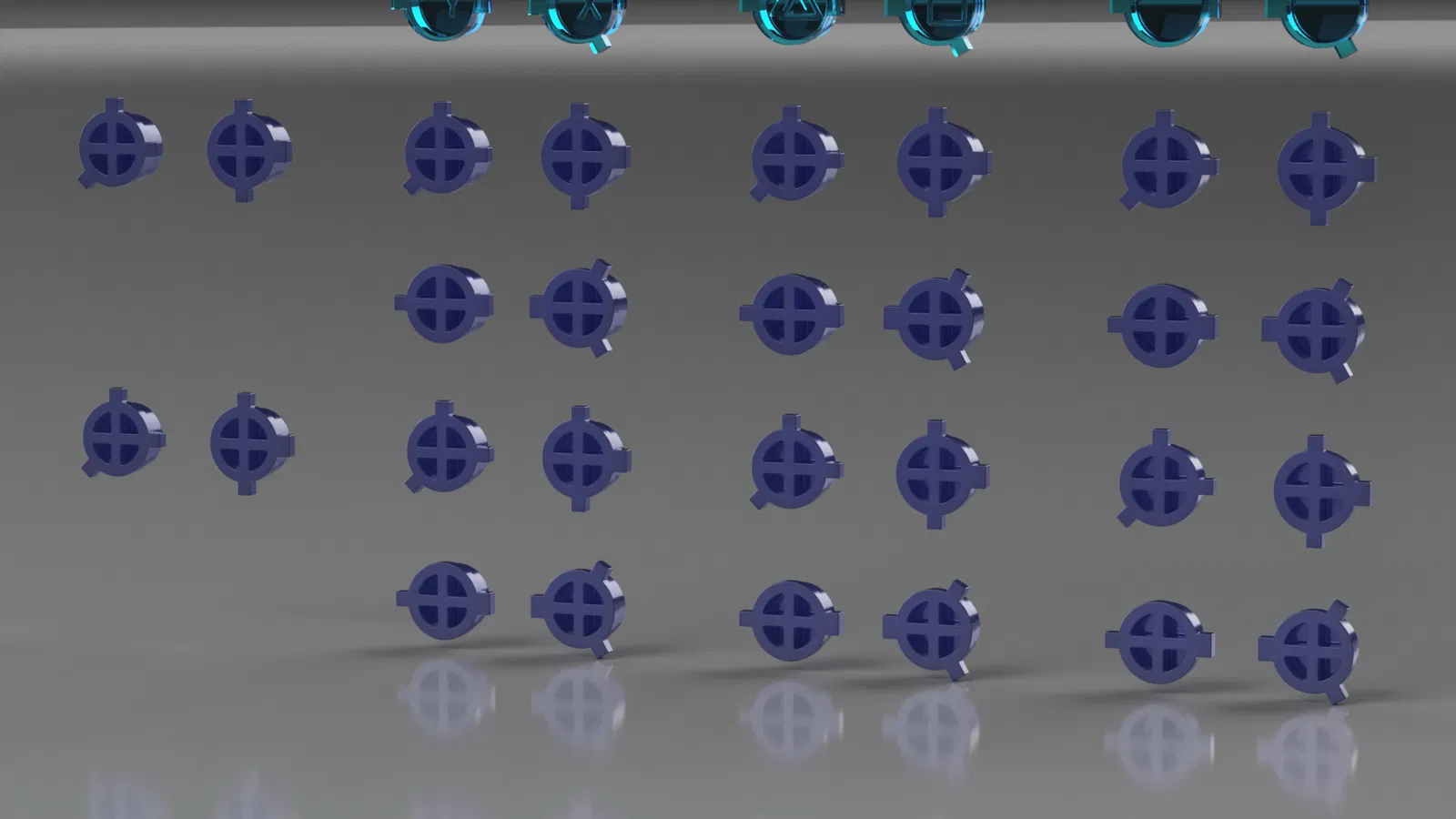

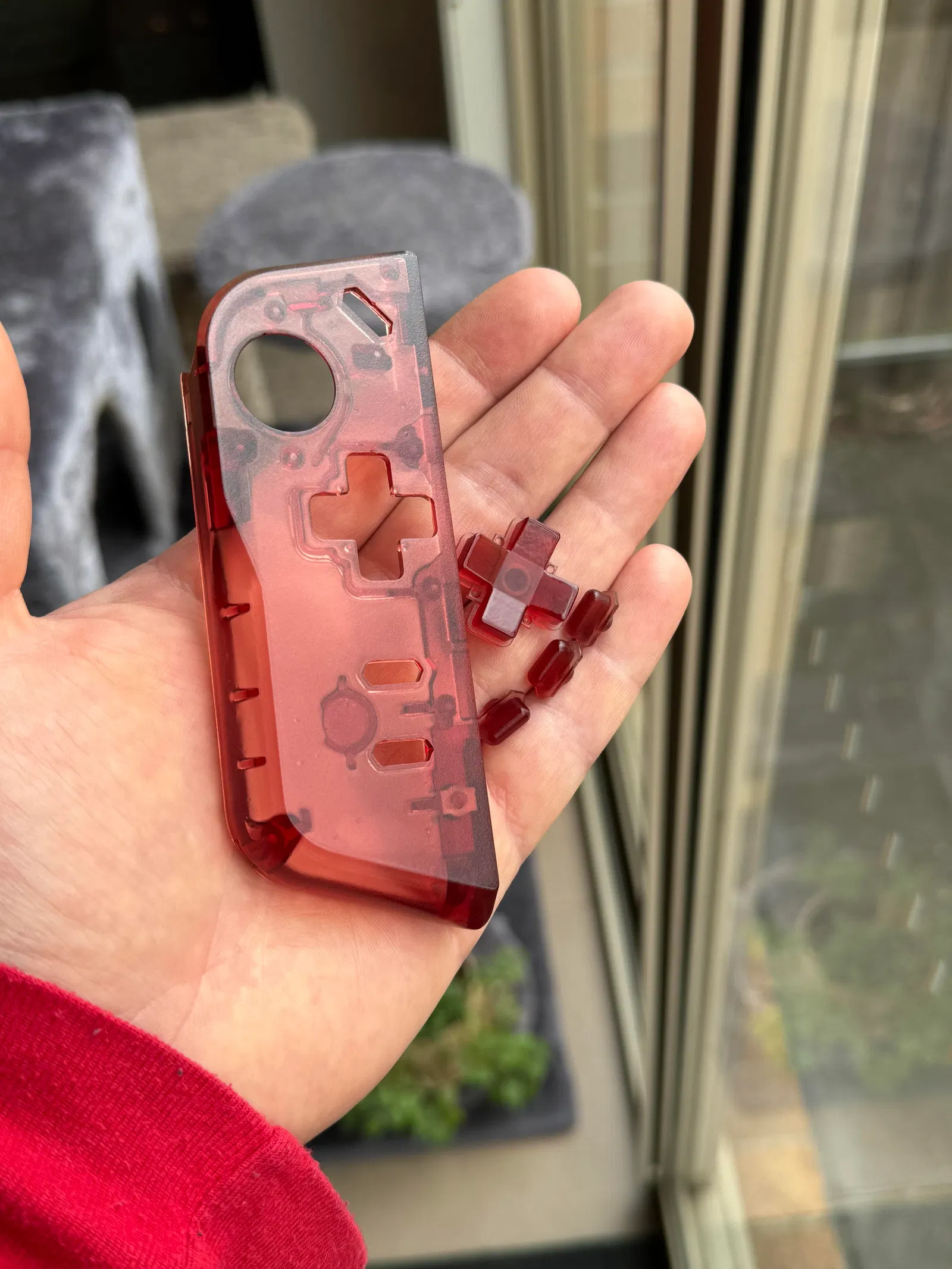

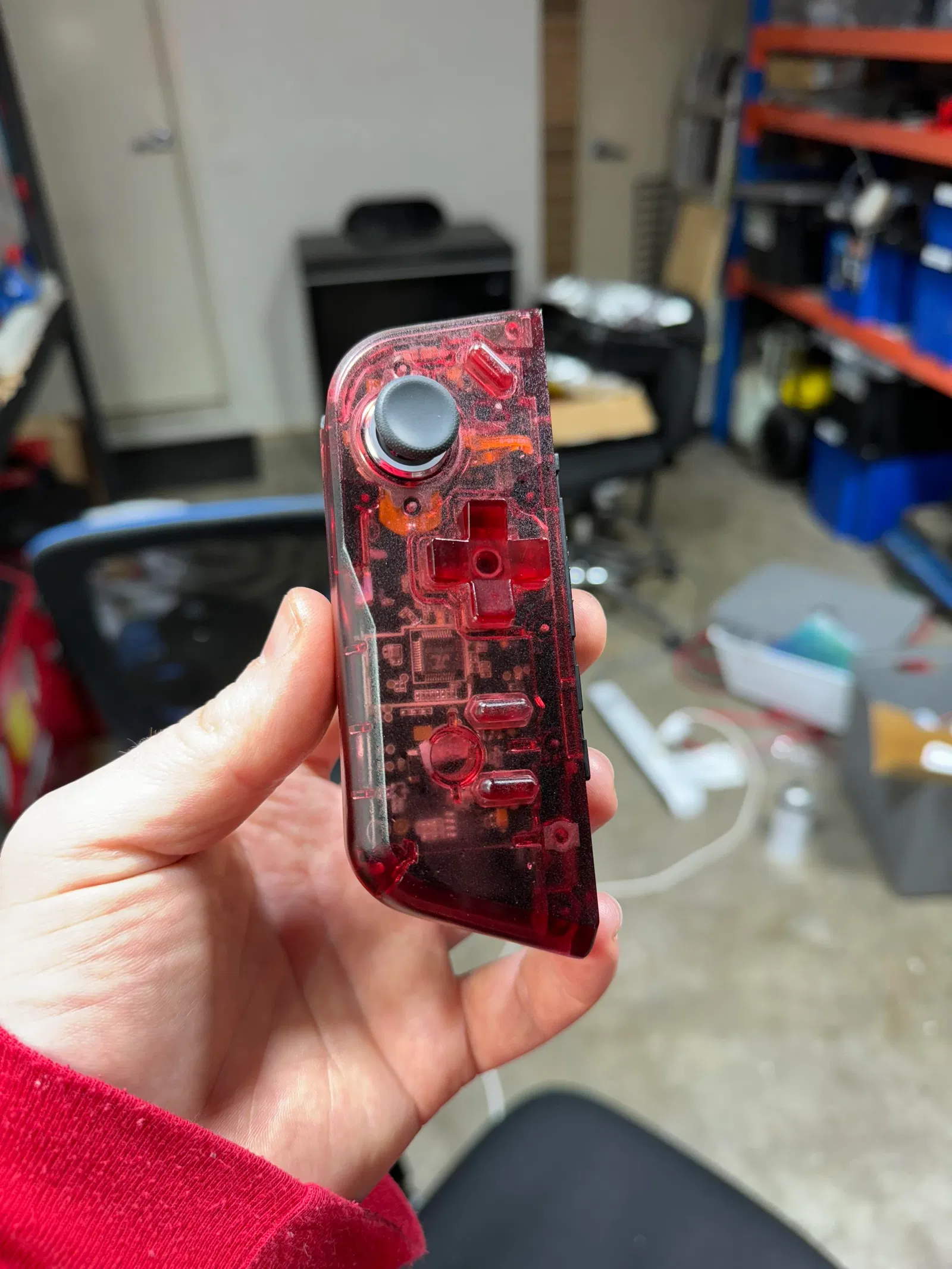

• Cuối cùng, mình đã làm thêm một số nút "rỗng" (hollow) để trông giống các nút của Nintendo hơn. Mình tạo ra chúng cho mục đích đúc nhựa trong suốt, nhưng nghĩ cũng nên đưa vào cho mọi loại nút để ai muốn thử nghiệm hoặc muốn có bộ nút nhìn độc đáo hơn nếu in resin. Hình ảnh cập nhật sẽ giúp bạn hiểu rõ hơn.

Hãy cho mình biết nếu bạn muốn thêm chi tiết nào cụ thể, mình sẽ cố gắng cập nhật vào bộ sưu tập hiện tại. Các thiết kế này còn khá mới nên vẫn là bản "Beta". Mình đã lắp vào controller và chúng vừa khít với mặt trước, nhưng như mọi khi, tùy thuộc vào máy in của bạn mà trải nghiệm có thể khác đôi chút.
