Vỏ bảo vệ màn hình LCD 8.9 inch cho laptop mini

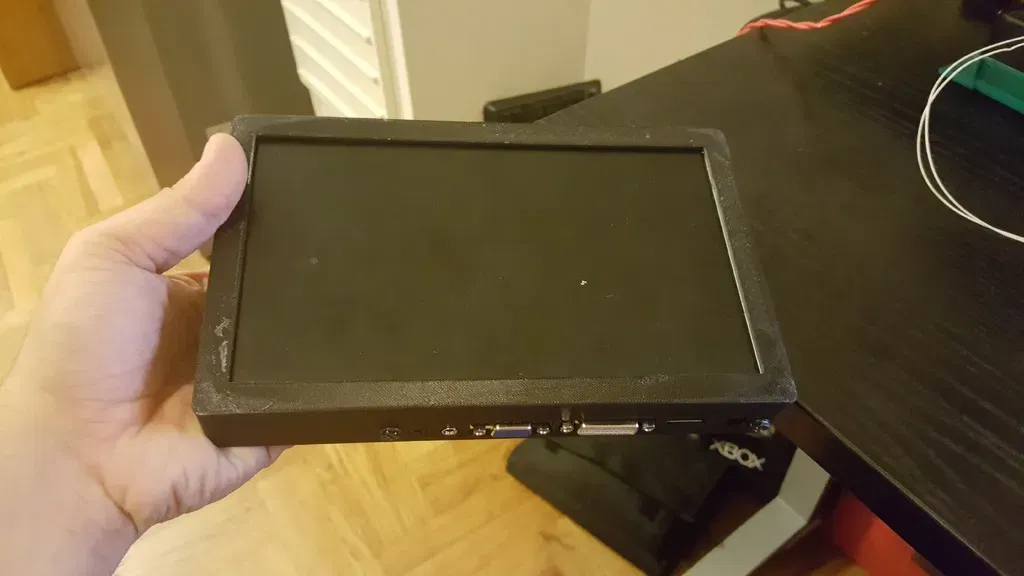

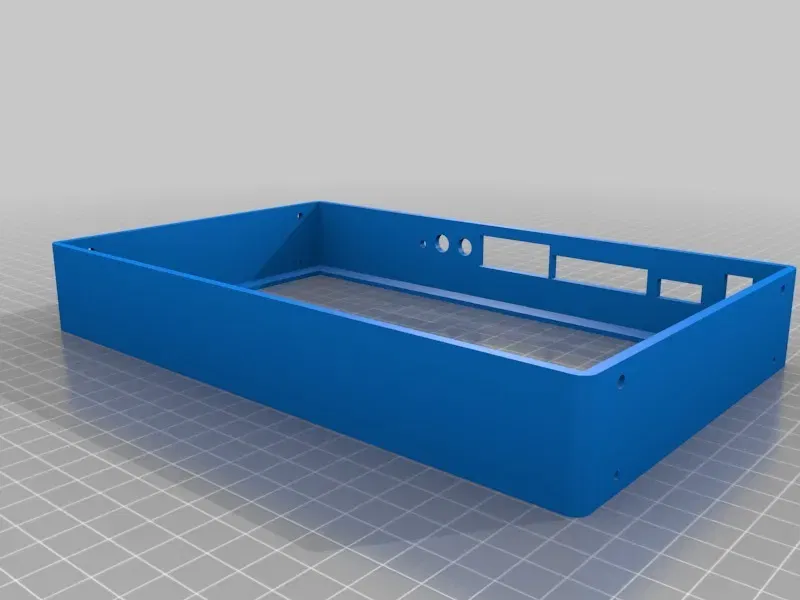

Tôi đã tháo một chiếc laptop mini và lấy được một màn hình LCD 8.9. Đã đặt hàng một trong những bảng điều khiển LCD đó và làm một vỏ đẹp cho nó.

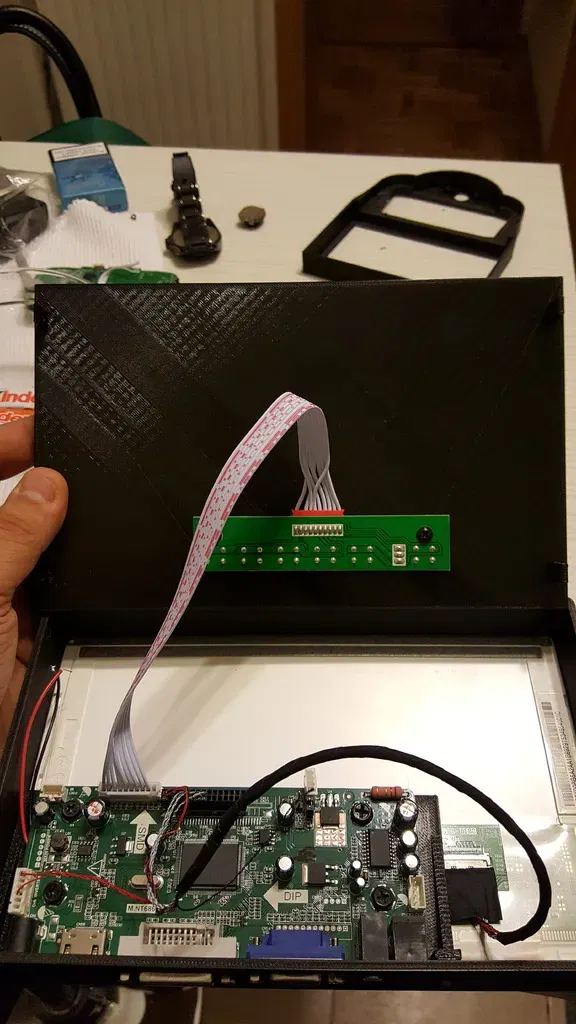

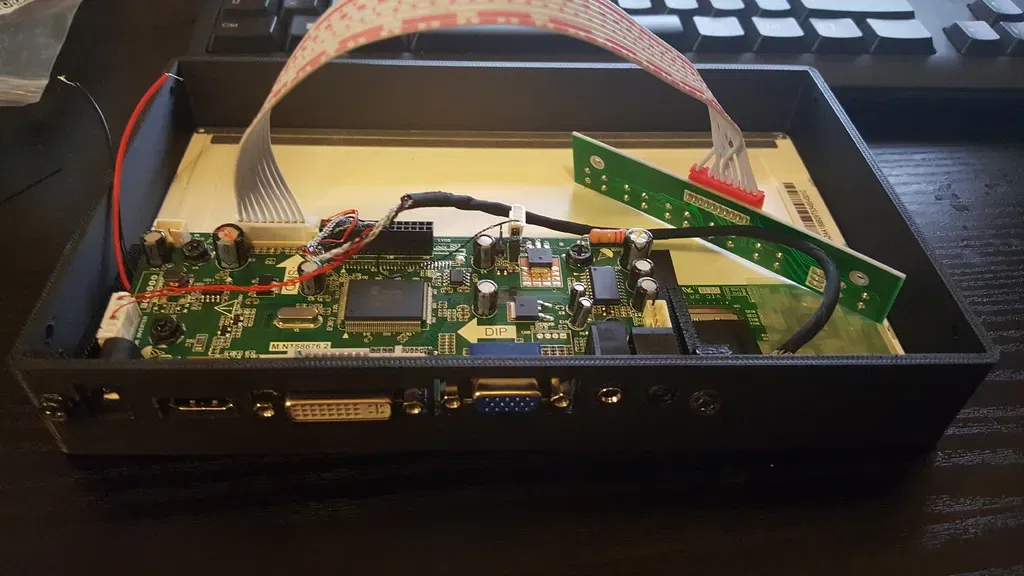

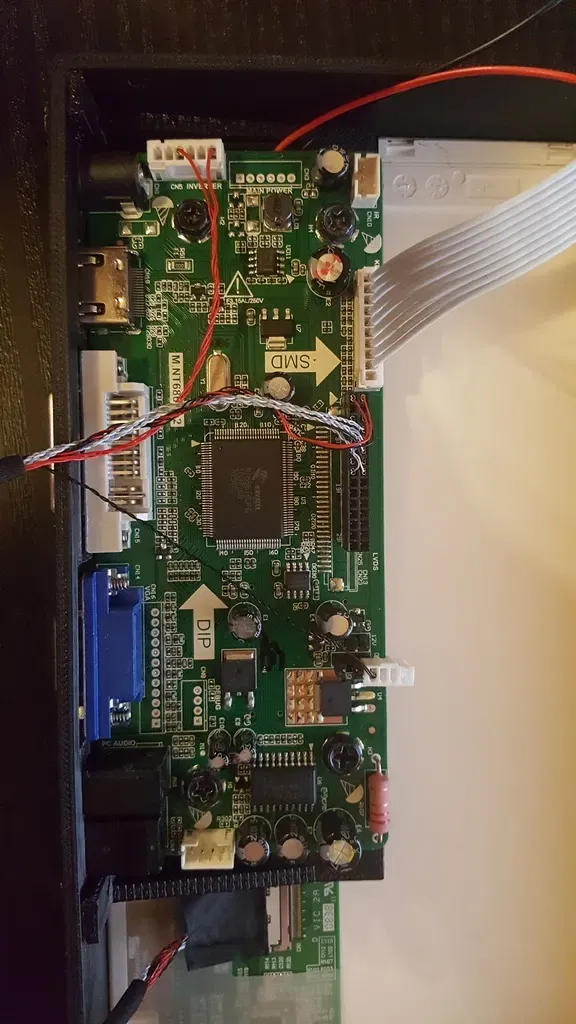

Bạn sẽ cần một mẫu LCD HSD089IFW1-A00 và một bộ điều khiển M.NT68676.2 cho nó.

Bộ điều khiển cần được đặt hàng cho màn hình LCD cụ thể này hoặc bạn sẽ không nhận được cáp lvds và firmware đúng.

Đây là cái tôi đã đặt hàng. http://www.ebay.com/itm/272211605195?_trksid=p2060353.m2749.l2649&ssPageName=STRK%3AMEBIDX%3AIT

Bạn cũng sẽ cần một số vít:

4x vít M2 4mm cho màn hình LCD

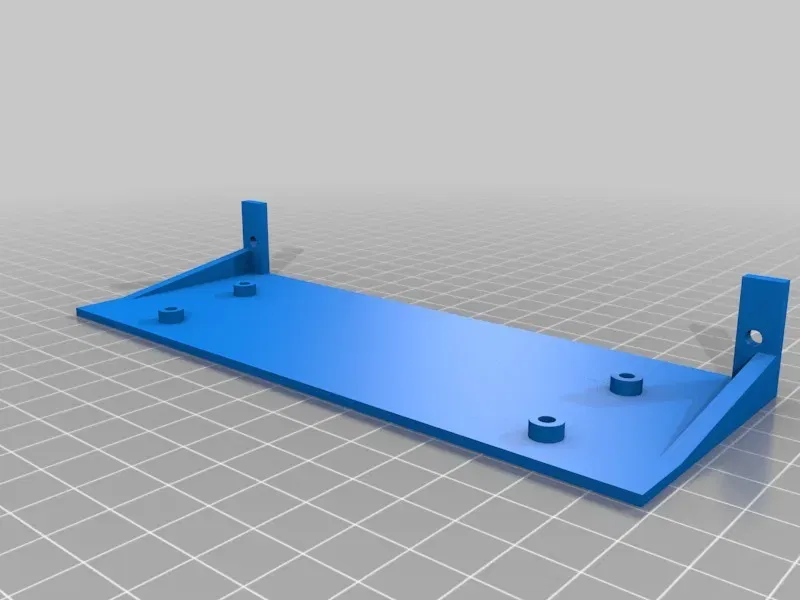

2x vít M3 10mm để gắn giá đỡ pcb vào vỏ

4x vít M4 10mm để gắn pcb lên giá đỡ pcb

4x vít M3 6mm để cố định tấm lưng vào cụm màn hình LCD

Chỉnh sửa 04.11.2016

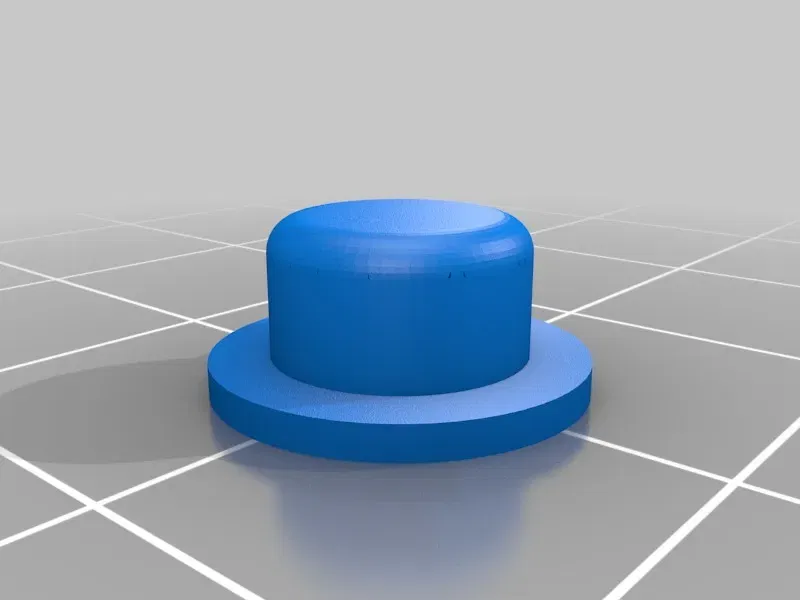

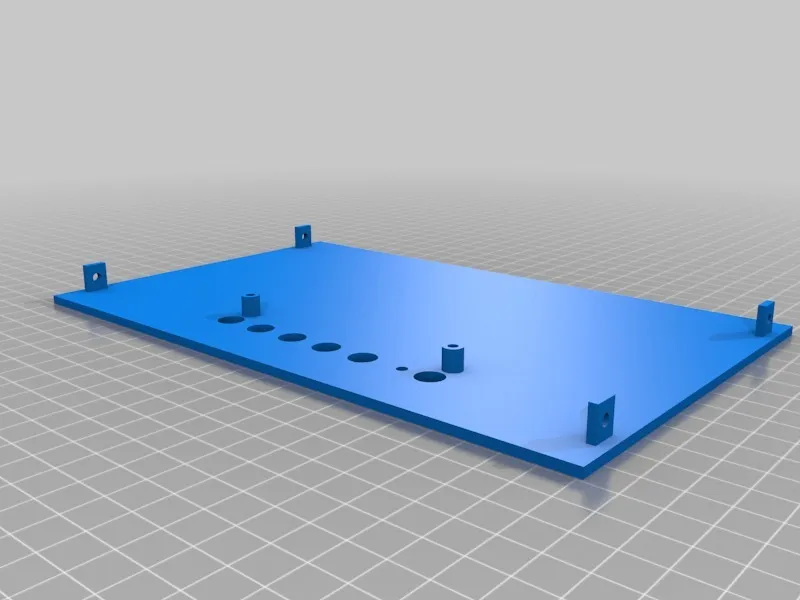

In đã được thử nghiệm và vừa vặn đúng. Tấm lưng hiện có một giá đỡ cho các nút.

Cài đặt In

Thương hiệu Máy in:

Printrbot

Máy in:
