Ngàm Gắn Phẳng Cho Starlink Mini (Starlink Mini Flat Mount)

Ngàm gắn phẳng cho Starlink Mini Dishy

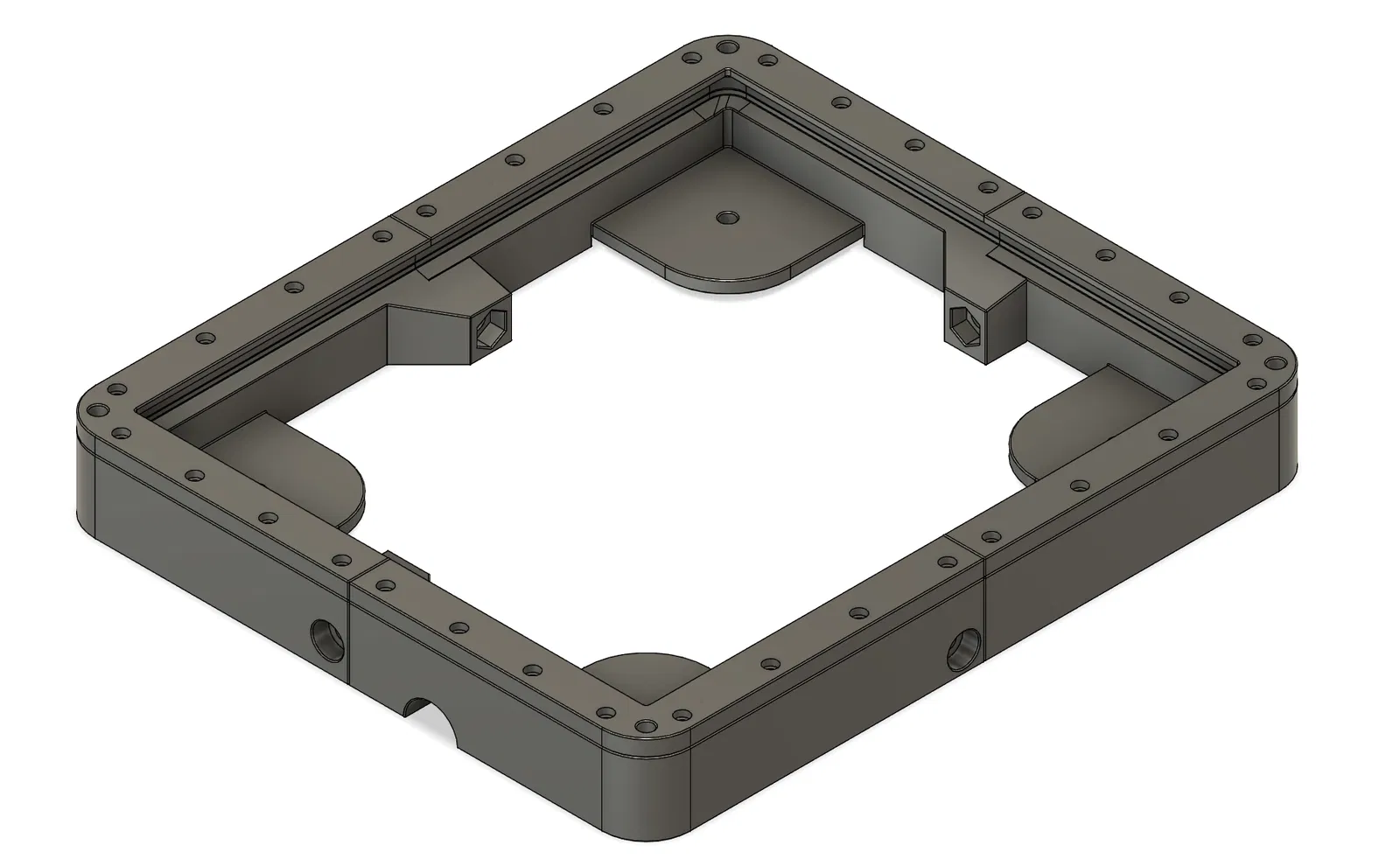

• Thiết kế gồm 8 mảnh
• Các mảnh đáy có thể in với hoặc không có chỗ lõm để gắn nam châm
• Được in trên máy Prusa MK4S

Thiết lập in:

• Chiều cao lớp in 0.2mm hoặc 0.15mm
• Độ phủ (infill) 30%-50%. Ưu tiên dùng kiểu Adaptive Cubic hoặc Support Cubic
• 6 lớp vỏ (wall loops). Có thể dùng 4 lớp nếu muốn
• Cần thêm support từ bàn in cho phần gắn nam châm
• Khuyên dùng nhựa PETG

Thông tin thêm:

Trên đáy mỗi mảnh đáy có các dấu chấm, bạn có thể in bằng màu khác để hỗ trợ việc lắp ráp dễ dàng hơn

Linh kiện cần chuẩn bị:

• x4 nam châm tròn (loại puck). Mình đã dùng loại BQUKKIMAG 5Pack Rubber Coated Magnets D66x8mm M6
• x32 ốc cấy (brass thread inserts) M3x6. Các lỗ đã được thiết kế sẵn cho loại này iplusmile Brass Nuts
• x32 ốc vít M3x16mm
• x4 ốc vít M8x35mm
• x4 đai ốc khóa nylon M8 (Nylon lock nut). Mình dùng loại Hmevsafinect Nylon Insert Locknuts

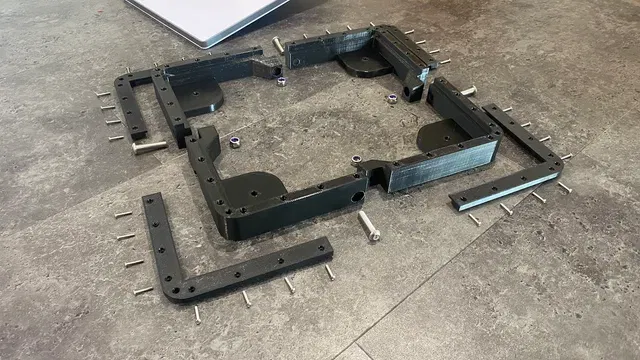

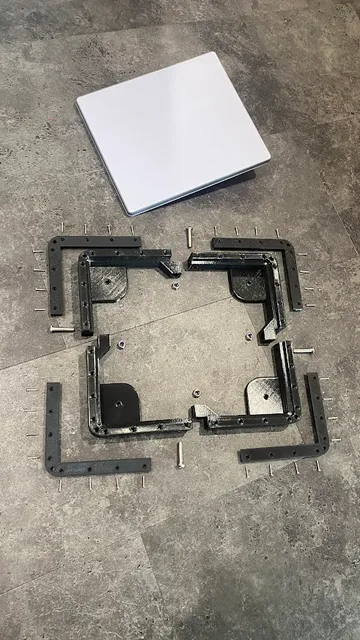

Hướng dẫn lắp ráp:

1. Nung chảy và đặt 32 ốc cấy brass M3 vào nửa dưới của từng mảnh ngàm.
2. Gắn 4 nam châm vào đúng vị trí bằng vít M6.
3. Lắp sơ bộ 4 mảnh đáy lại với nhau bằng vít M8 và đai ốc khóa trên một bề mặt phẳng.
4. Đặt Starlink Mini Dishy vào trong khung ngàm vừa lắp lỏng.
5. Đặt 4 mảnh trên vào vị trí để kẹp chặt Dishy. Vặn vít M3 vào nhưng đừng siết chặt.
6. Siết chặt các vít M8 để cố định chảo vào ngàm.
7. Siết chặt 32 vít M3.

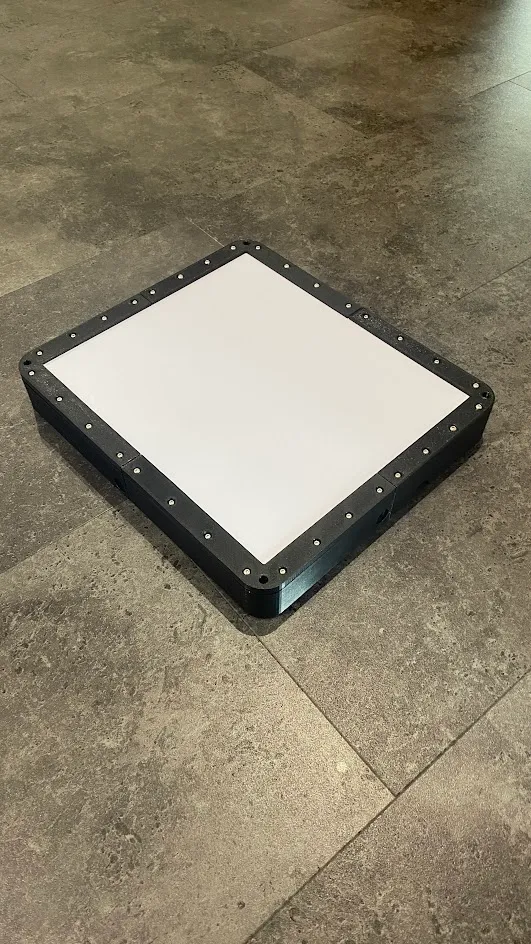

8. Tận hưởng thành quả ngàm gắn Mini Dishy của bạn!
