Lưới bảo vệ/Cover quạt 4040 chống ồn

Mình làm cái này vì chán cảnh bị gãy cánh quạt mà lại chẳng tìm được loại lưới bảo vệ nào ưng ý, với cả mình cũng đang tập tành học FreeCAD nữa.

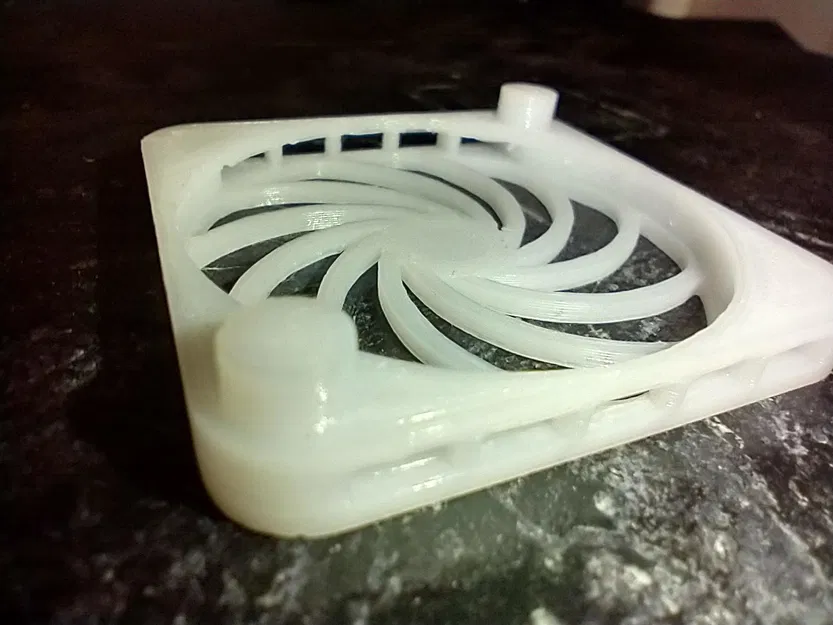

Thiết kế này giữ một khoảng cách nhất định giữa tấm lưới và cánh quạt. Họa tiết trên lưới được dựa trên một trong những thiết kế chắc chắn và giảm ồn hiệu quả từ trang web này. Mình có kèm theo các file FreeCAD để mọi người có thể tự chỉnh sửa cho phù hợp với quạt của mình.

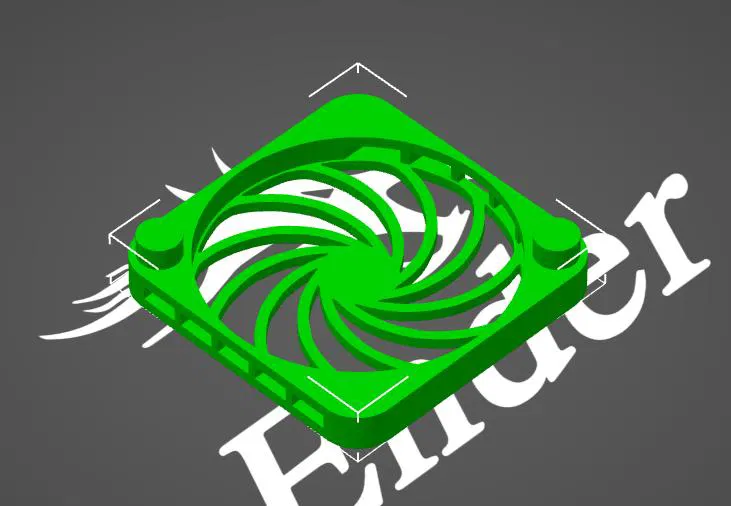

Có 2 file STL mình đã bao gồm là:

1. grill_creality_4040.stl
   1. Dùng cho quạt đi kèm máy Ender 3 của mình.
   2. Đường kính chốt (peg_diameter) là 6.05mm
   3. Độ dài chốt (peg_length) là 2.5mm
2. grill_amazon_4040.stl
   1. Dùng cho loại quạt mình mua trên Amazon, link tại đây
   2. Đường kính chốt là 5.45mm
   3. Độ dài chốt là 3mm
   4. Lỗ bắt vít này hình lục giác nhưng chốt tròn vẫn lắp rất khít.

Nếu mọi người cần thiết kế cho quạt có kích thước lỗ khác, cứ xem hướng dẫn bên dưới hoặc nhắn mình, mình sẽ cố gắng hỗ trợ. Trăm hay không bằng tay quen mà.

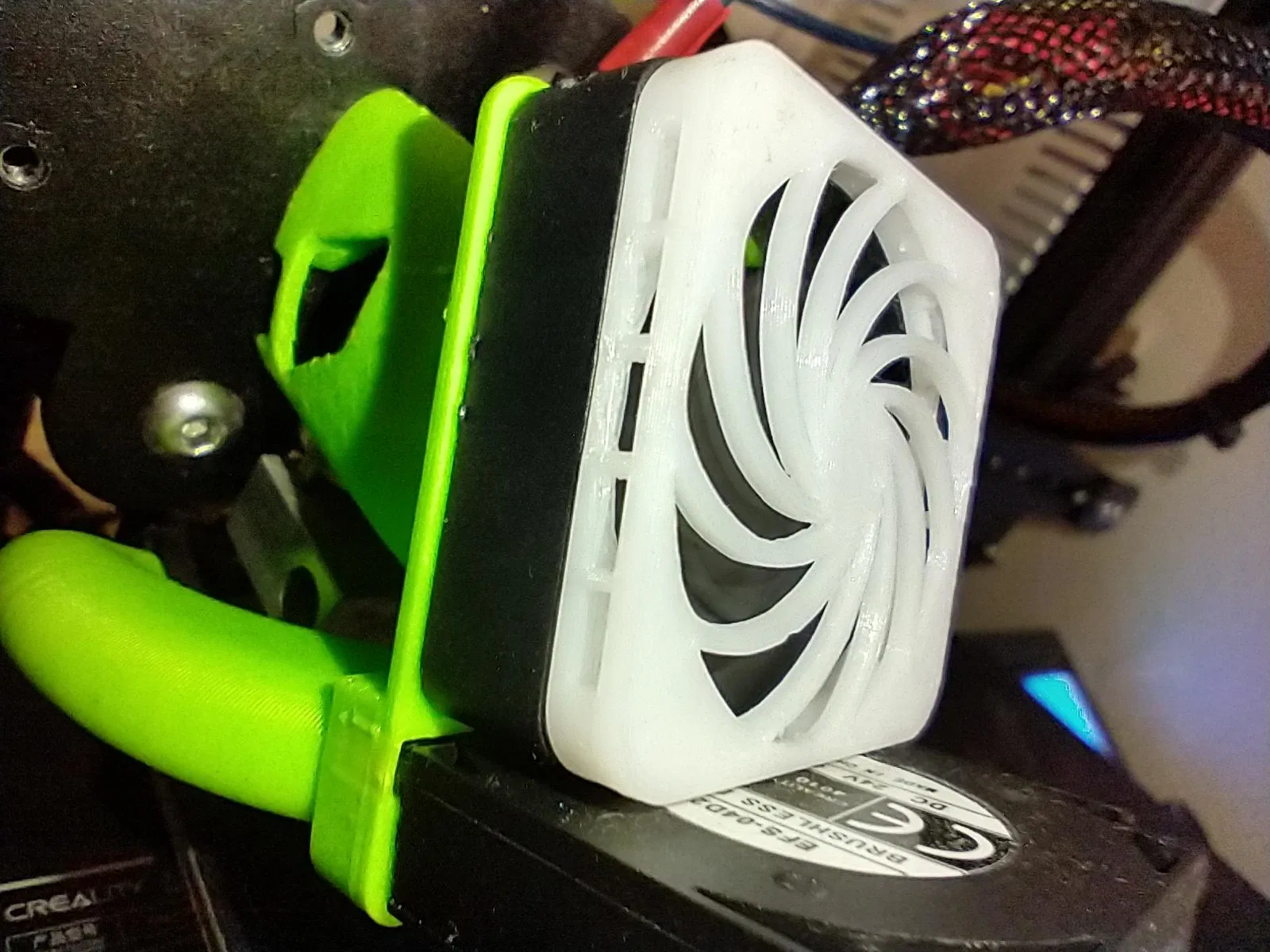

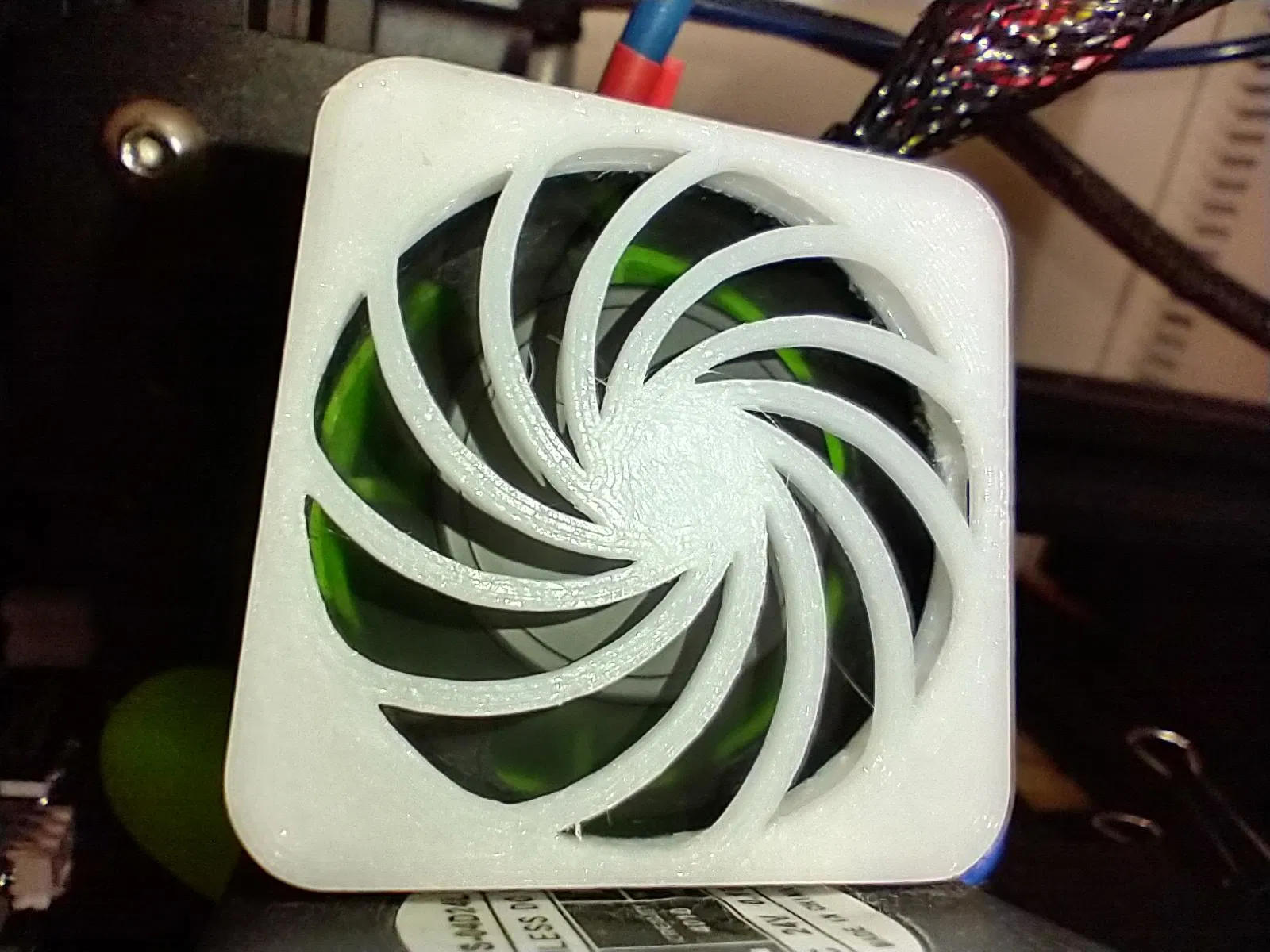

Cách lắp đặt:

1. Tháo hai ốc vít ở vị trí đối diện chéo nhau trên quạt.
2. Ấn nhẹ tấm lưới vào là xong.

Cách chỉnh sửa đường kính chốt:

Mở file bằng FreeCAD 0.19 trở lên. Ở khung bên trái, nhấp đúp vào Spreadsheet, tìm mục peg_diameter và nhập đường kính (không phải bán kính) lỗ khoét trên quạt của bạn. Để lắp khít, hãy trừ đi 0.05mm so với đường kính thực tế.

Tiếp theo, đo độ sâu của lỗ khoét và nhập vào mục peg_length.

Chỉ cần vậy là bạn đã có một tấm lưới vừa vặn cho quạt của mình rồi.

Cách xuất file STL:

Chọn phần Body, chuyển sang workbench Mesh, chọn “Create Mesh From Shape” trong menu thả xuống “Meshes”.

Sau đó chọn file mesh vừa tạo ở khung bên trái và nhấp chuột trái vào “Export Mesh”.
