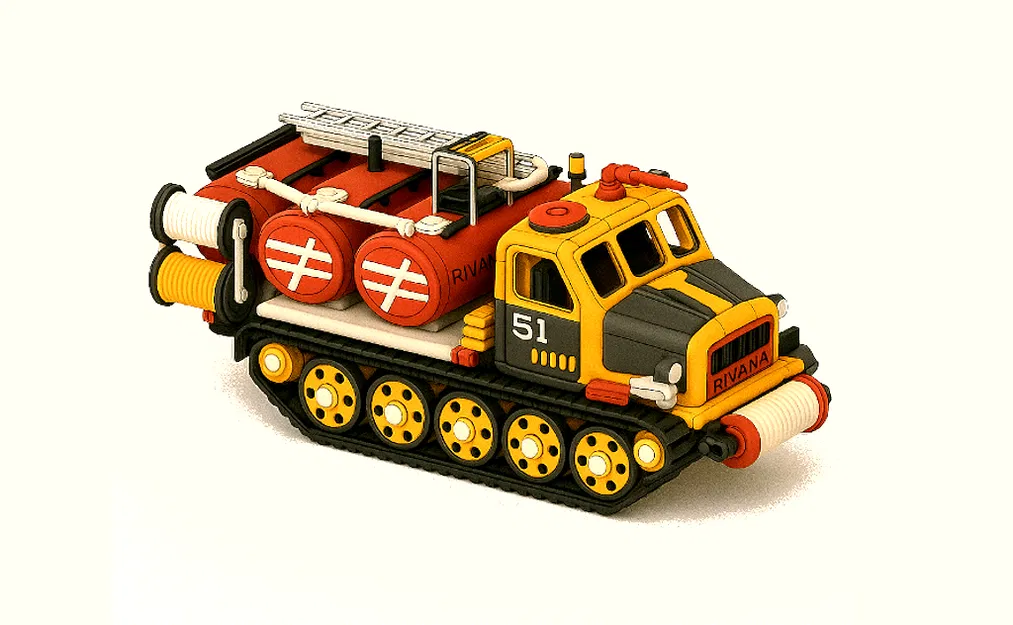

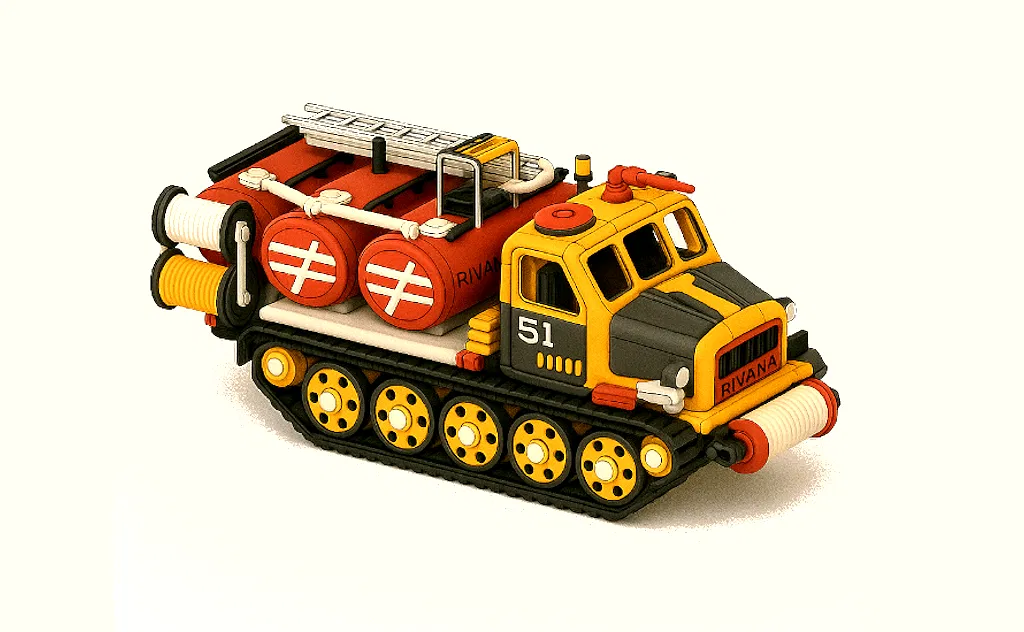

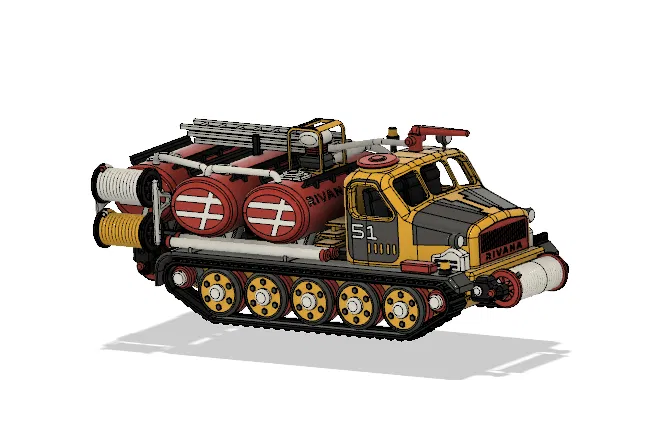

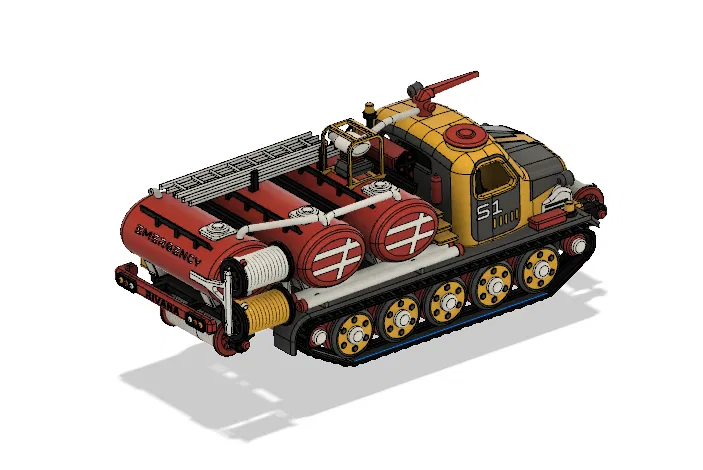

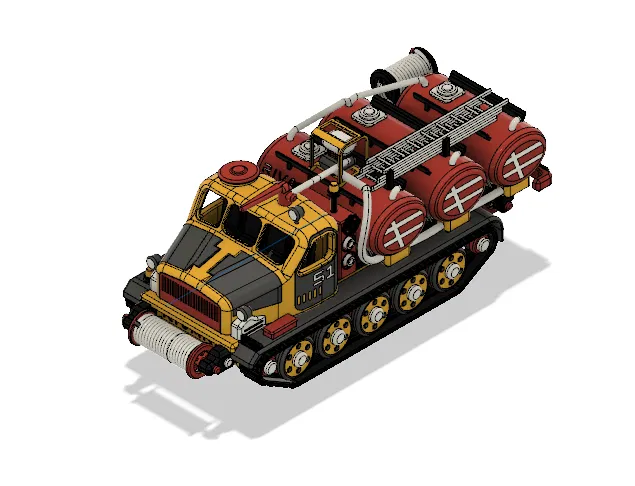

Xe Chữa Cháy Yellow Artillery Tractor Có Thể Chuyển Động

Đây là mẫu xe chữa cháy theo phong cách cổ điển, được phát triển dựa trên mẫu mà mình đã chia sẻ trước đó. Như mình đã đề cập, đó là một nền tảng đa năng có thể gắn thêm nhiều loại module tùy theo chức năng. Bản phát hành này bao gồm phần module xe chữa cháy cho nền tảng đó.

Nếu các bạn đã tải và in trước đó, các bạn chỉ cần tải file "Yellow AT Fire Truck Payload.3mf" và có thể bỏ qua để xem phần LẮP RÁP MODULE.

Có ba cách để in mẫu này:

1. In nguyên khối: Vui lòng tải file STL, tuy nhiên mô hình sẽ không có các chi tiết chuyển động.
2. In từng mảnh: Tải file 3mf "Full_dismantled.3mf" để có CHẤT LƯỢNG IN TỐT NHẤT. Hãy dùng file 3mf này để lắp ráp. Vui lòng xem thêm phần DỄ DÀNG KHI IN bên dưới.
3. Kết hợp: Bạn có thể dùng các phần mềm xem 3D như 3D Builder trên Windows để ghép các thành phần lại cho phù hợp với máy in và loại nhựa của mình. Bạn có thể tìm thấy file mẫu kết thúc bằng "combined.3mf".

DỄ DÀNG KHI IN

Mô hình này gồm các chi tiết với 5 màu: XÁM, VÀNG, ĐEN, TRẮNG & ĐỎ. Mình đã tách chúng thành các tấm (plate) theo màu và đặt ở vị trí in tối ưu nhất. Vui lòng tải thư mục "Print Plates According to Colour" để sử dụng. Các tấm này có thể mở trong mọi phần mềm slicer và in theo cấu hình của bạn.

Nếu bạn muốn dùng nhựa TPU cho phần xích, bạn có thể tải "AT FireTruck TPU Tracks" bao gồm xích và bánh răng. Bạn sẽ cần thay thế tất cả bánh răng trong bản in PLA bằng bánh răng đi kèm cho nhựa TPU. Lưu ý rằng mình chưa kiểm tra kỹ phần này.

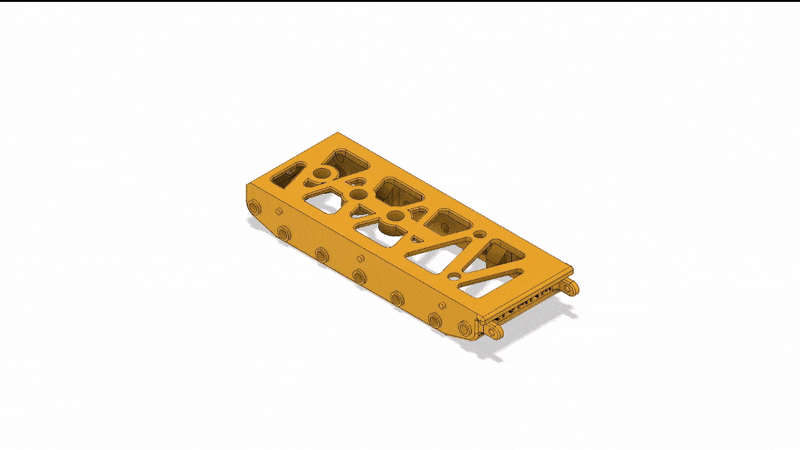

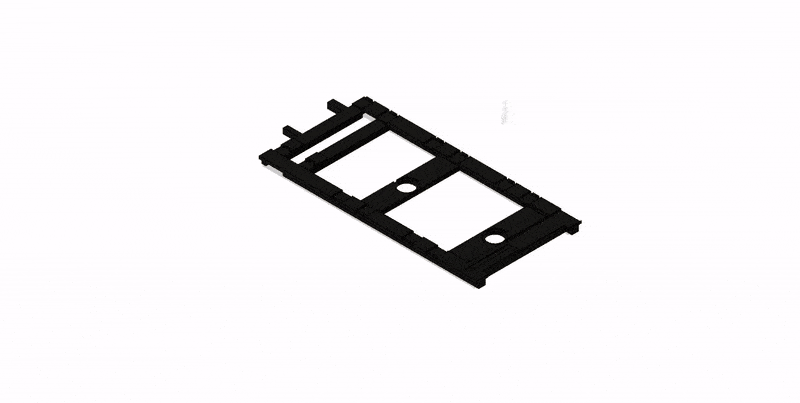

LẮP RÁP KHUNG GẦM

LẮP RÁP MODULE

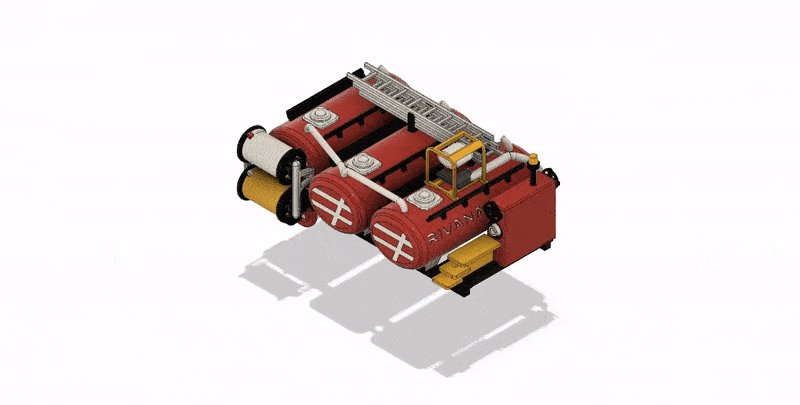

Làm theo GIF để lắp ráp module.

LẮP VÀO KHUNG GẦM

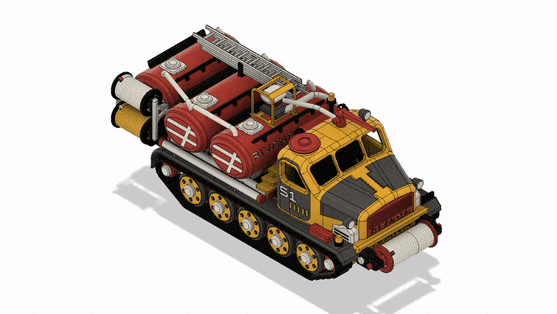

Làm theo GIF để lắp module vào khung gầm xe. Bạn có thể tận dụng lại bu lông và đai ốc cố định phần thùng xe trong mẫu để cố định module này. Tuy nhiên, bạn cần dán keo đai ốc vào thùng module như hướng dẫn.

Chuyển động bao gồm

1.Nắp khoang động cơ có thể đóng mở

LƯU Ý: Một số chi tiết có dung sai bằng không để giữ chặt các khớp khi không di chuyển. Bạn có thể cần điều chỉnh dung sai bằng cách sử dụng tính năng "scale" trong phần mềm slicer để đảm bảo lắp khít mà không làm ảnh hưởng đến khả năng chuyển động. Điều này cũng áp dụng cho các chốt xoay. Hãy in thử một chốt trước để kiểm tra độ khít của khớp nối, từ đó bạn sẽ tìm được tỷ lệ scale phù hợp nhất.

Phần thân chính được làm rỗng để tiết kiệm nhựa.

Cần sử dụng hỗ trợ (support) nếu cần thiết.

Mọi người nhớ khoe thành quả in nhé! Mình rất hoan nghênh mọi góp ý.
