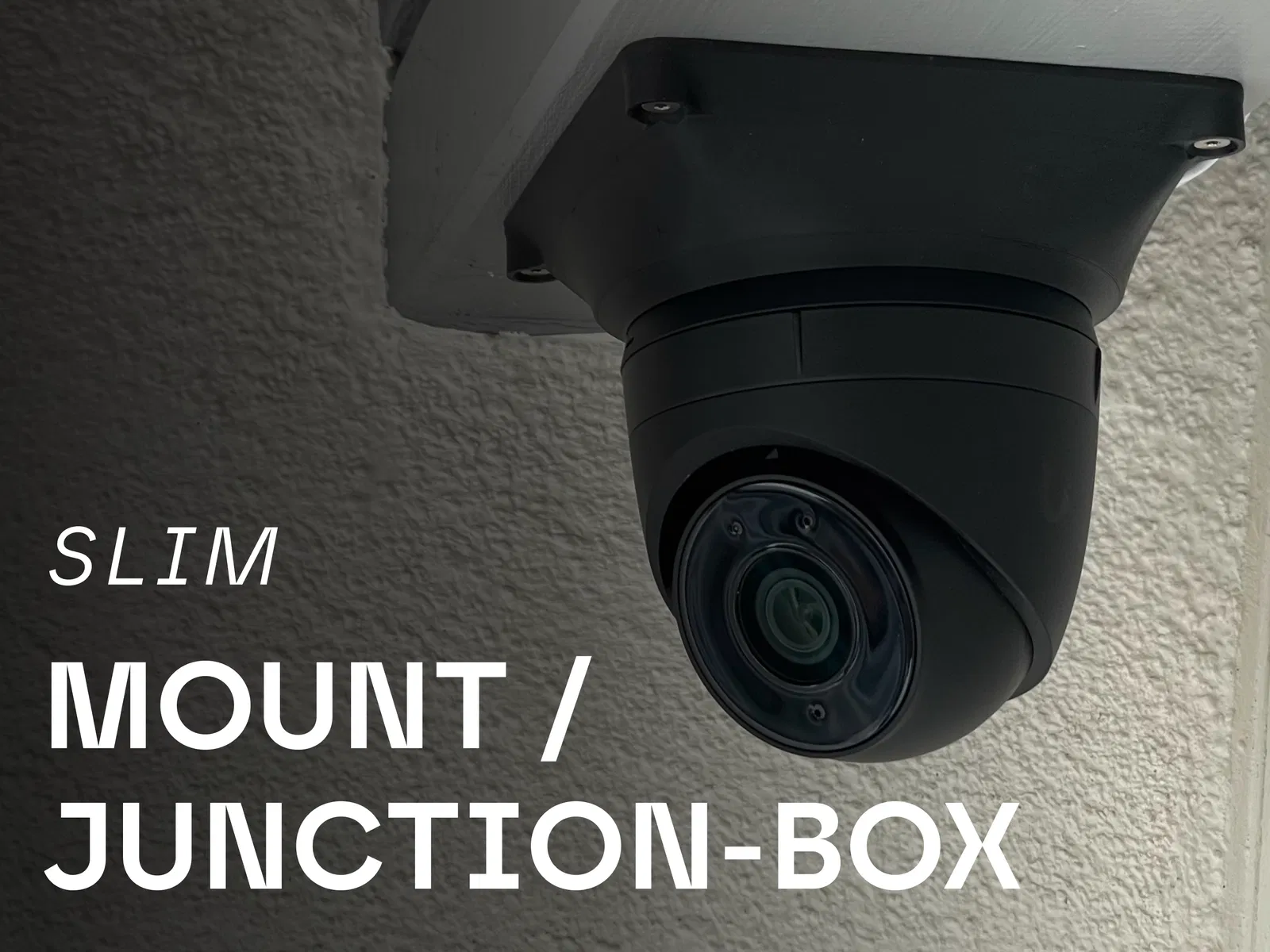

Junction Box mỏng cho Camera UniFi

Mô tả:

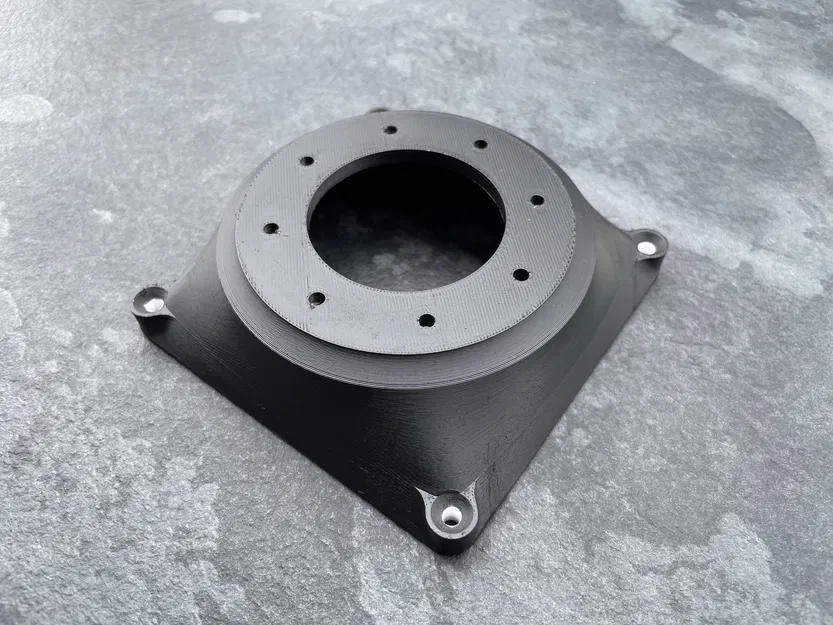

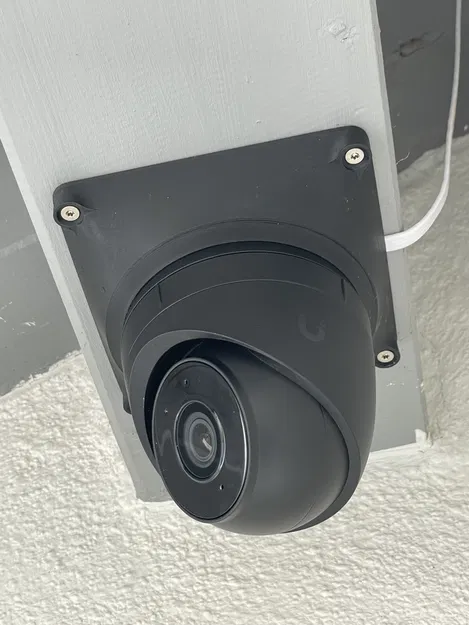

Mình đã thiết kế và in mẫu Junction Box (hộp kỹ thuật) mỏng và bền bỉ này dành cho các dòng camera UniFi (hoặc bất kỳ camera an ninh nào) có đường kính vòng bắt vít 70mm. Phụ kiện này giúp bạn lắp đặt camera lên xà nhà hoặc các vị trí khác, đồng thời che giấu đầu nối và bảo vệ thiết bị khỏi thời tiết.

Theo thông tin từ Ubiquiti/UniFi, các camera sau đây sẽ vừa:

• G5 Turret Ultra (UVC-G5-Turret-Ultra) (đã được mình kiểm chứng và thử nghiệm)
• G6 Turret (UVC-G6-Turret) (cần điều chỉnh, phiên bản mới sẽ ra mắt ngày 8 tháng 6)
• AI Turret (UVC-AI-Turret) (cần điều chỉnh, phiên bản mới sẽ ra mắt ngày 8 tháng 6)
• Nếu bạn có thể test thêm các mẫu khác, vui lòng cho mình biết để mình cập nhật danh sách nhé!

Hướng dẫn sử dụng:

Tùy vào sở thích, bạn có thể:

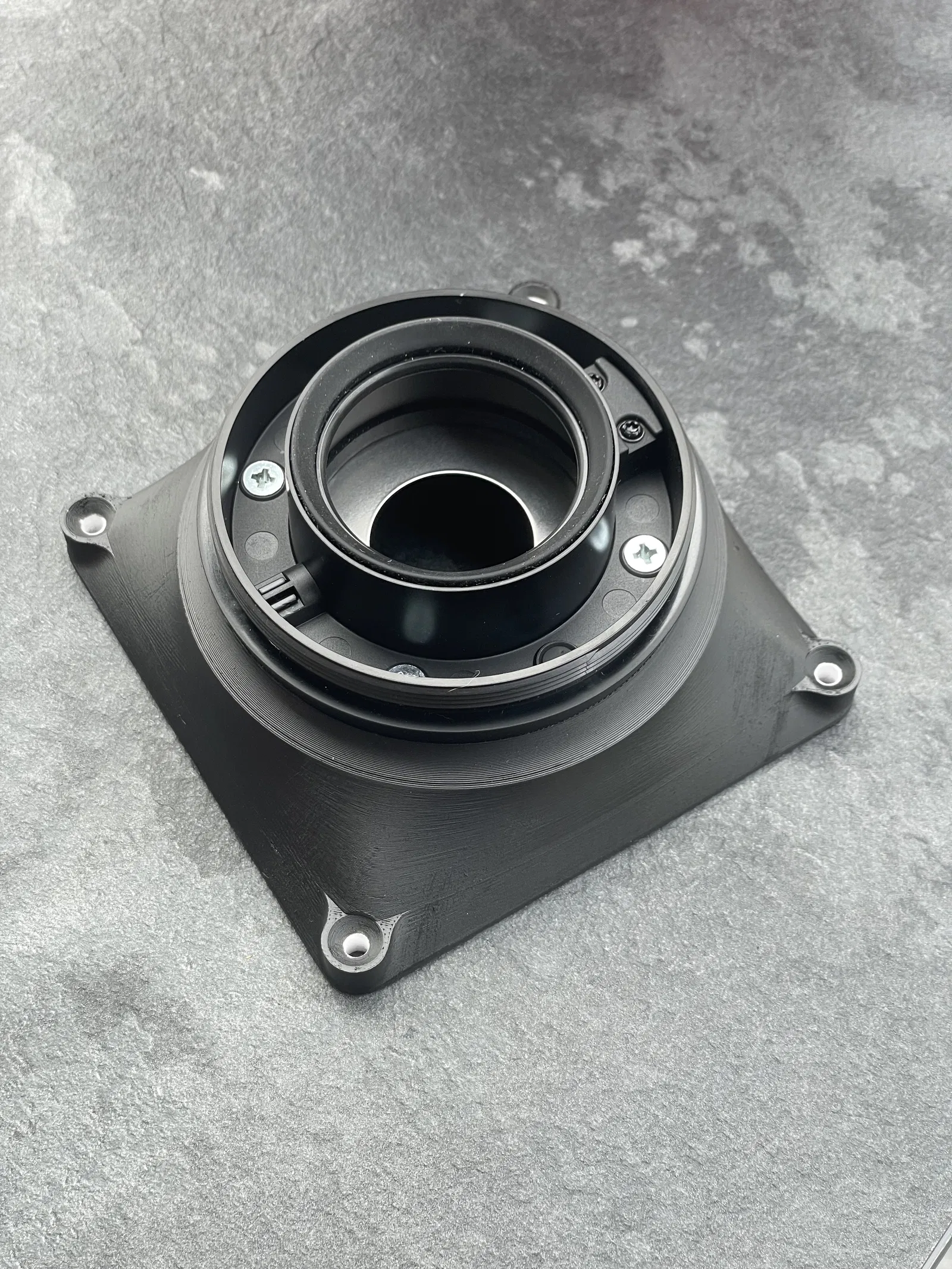

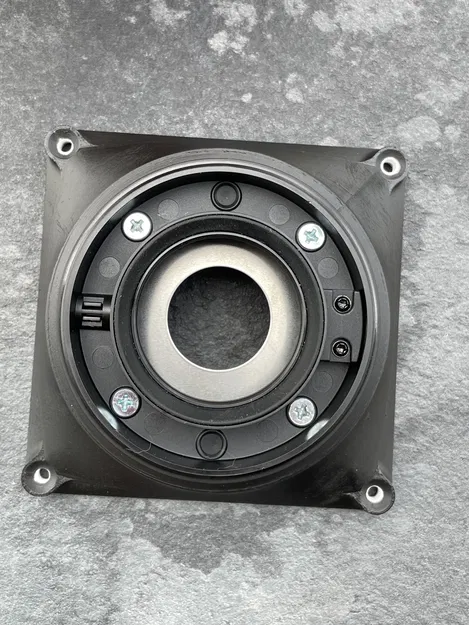

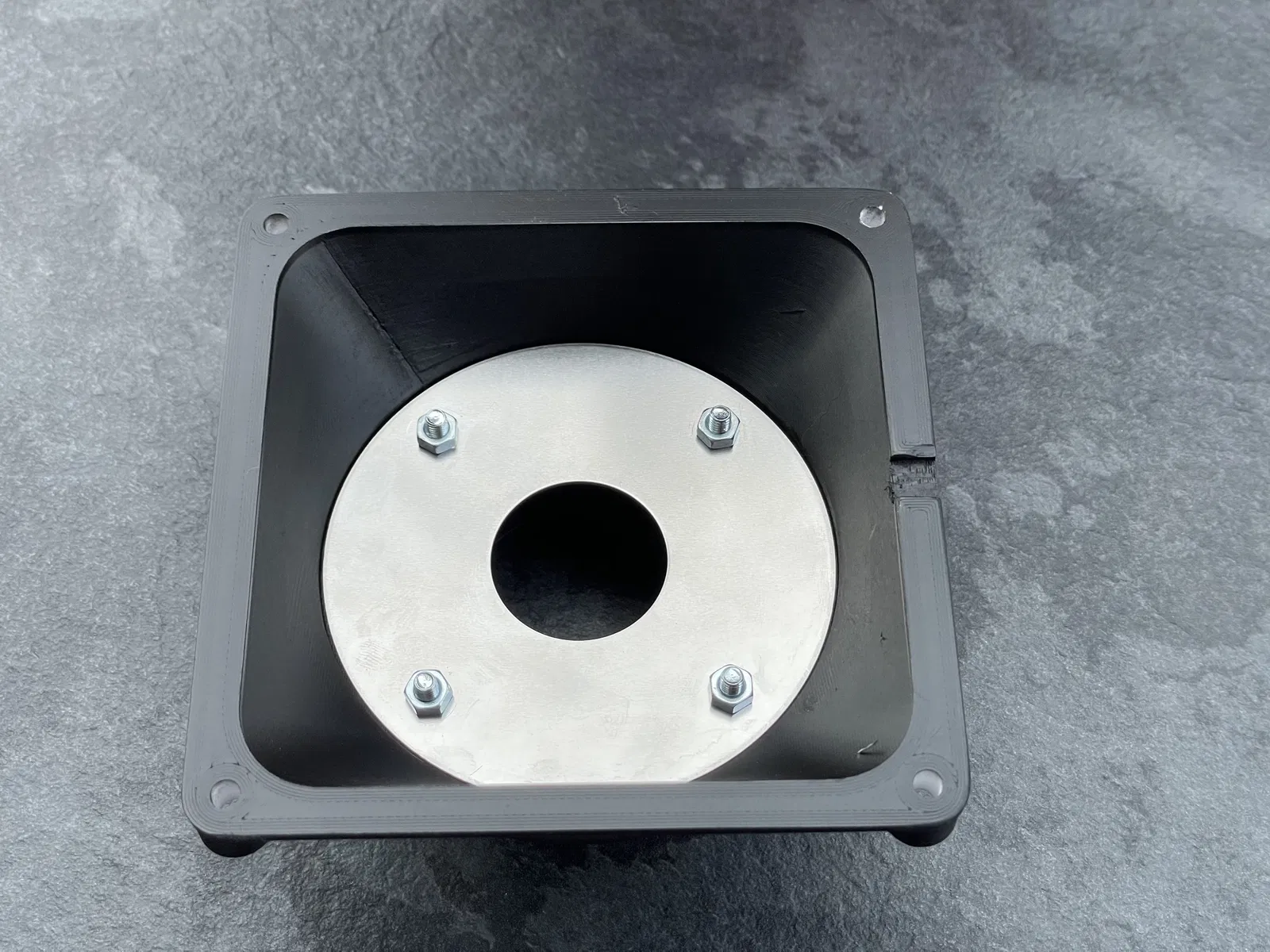

• Sử dụng miếng kim loại đi kèm theo camera, đặt nó vào giá đỡ, sau đó cố định bằng 4 ốc vít và đai ốc M3x15,

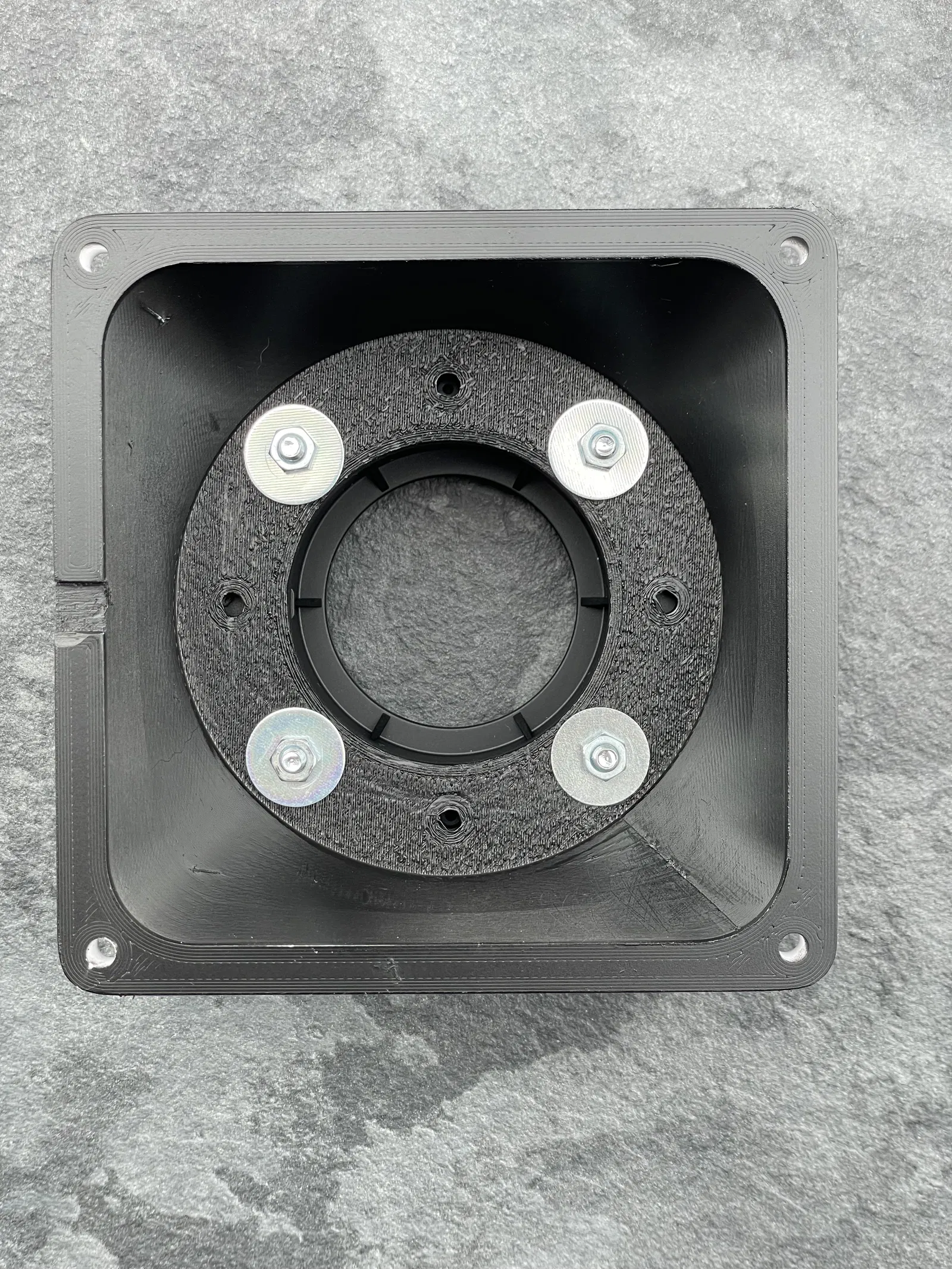

• Chêm thêm long đền giữa đai ốc và nhựa,
• Hoặc để trực tiếp không cần miếng đệm.

Sau khi cố định tấm gắn, bạn có thể lắp hộp kỹ thuật bằng vít đầu chìm (countersunk). Mình thường dùng vít gỗ 3.5x35 – bạn hãy chọn loại phù hợp với vị trí lắp đặt của mình nhé.

Lưu ý: Nếu bạn chọn không dùng miếng kim loại đi kèm camera, bạn có thể đẩy nắp chống nước/Easy-Cable vào sau khi đã lắp hộp vào tường/xà. Nếu bạn có dùng miếng kim loại, hãy nhớ luồn dây cáp theo ý muốn trước khi siết chặt hộp để tránh bị kẹp cáp!

Các phiên bản:

Hiện tại có 4 phiên bản:

• Bản tiêu chuẩn không có khe hở.
• Bản có khe hở cho cáp mỏng tối đa 5.5mm.
• Bản có khe hở cho cáp dày tối đa 6.5mm.
• Bản có khe hở cho cáp dẹt/mỏng với độ rộng tiêu chuẩn 7mm.

Thiết lập in khuyến nghị:

Chất liệu: Nên chọn PETG, ABS hoặc ASA. Vách (Walls): 3 lớp trở lên. Infill: 25% dạng gyroid hoặc loại có độ bền tương đương. Lớp đáy và đỉnh (Bottom/Top Layers): 5 lớp trở lên.

⚠ Với hầu hết các máy in và vật liệu, bạn sẽ cần thêm support (giá đỡ)!

Hãy thoải mái in và sử dụng mẫu này, phản hồi của các bạn sẽ giúp mình cải thiện các phiên bản sau này tốt hơn!
