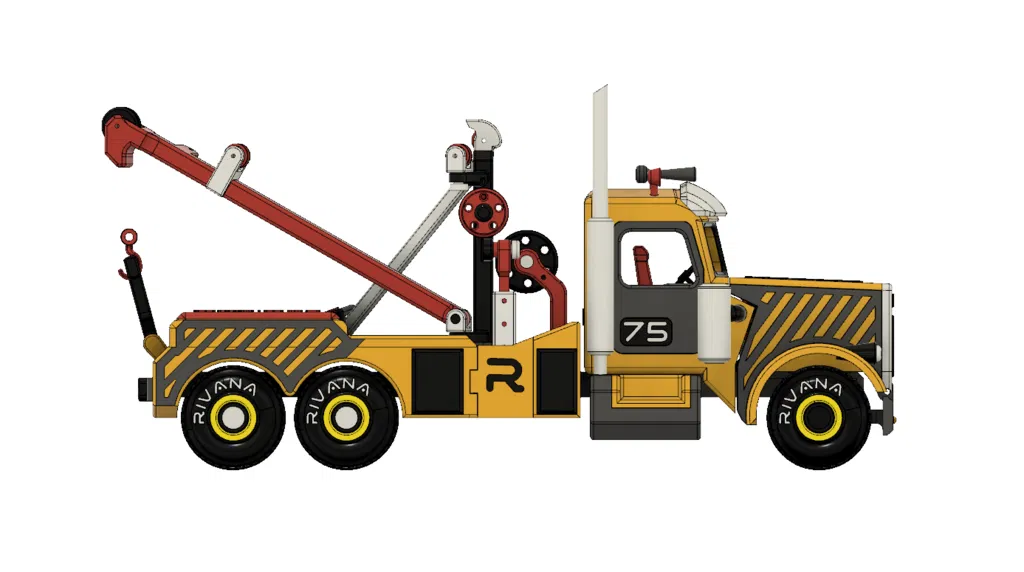

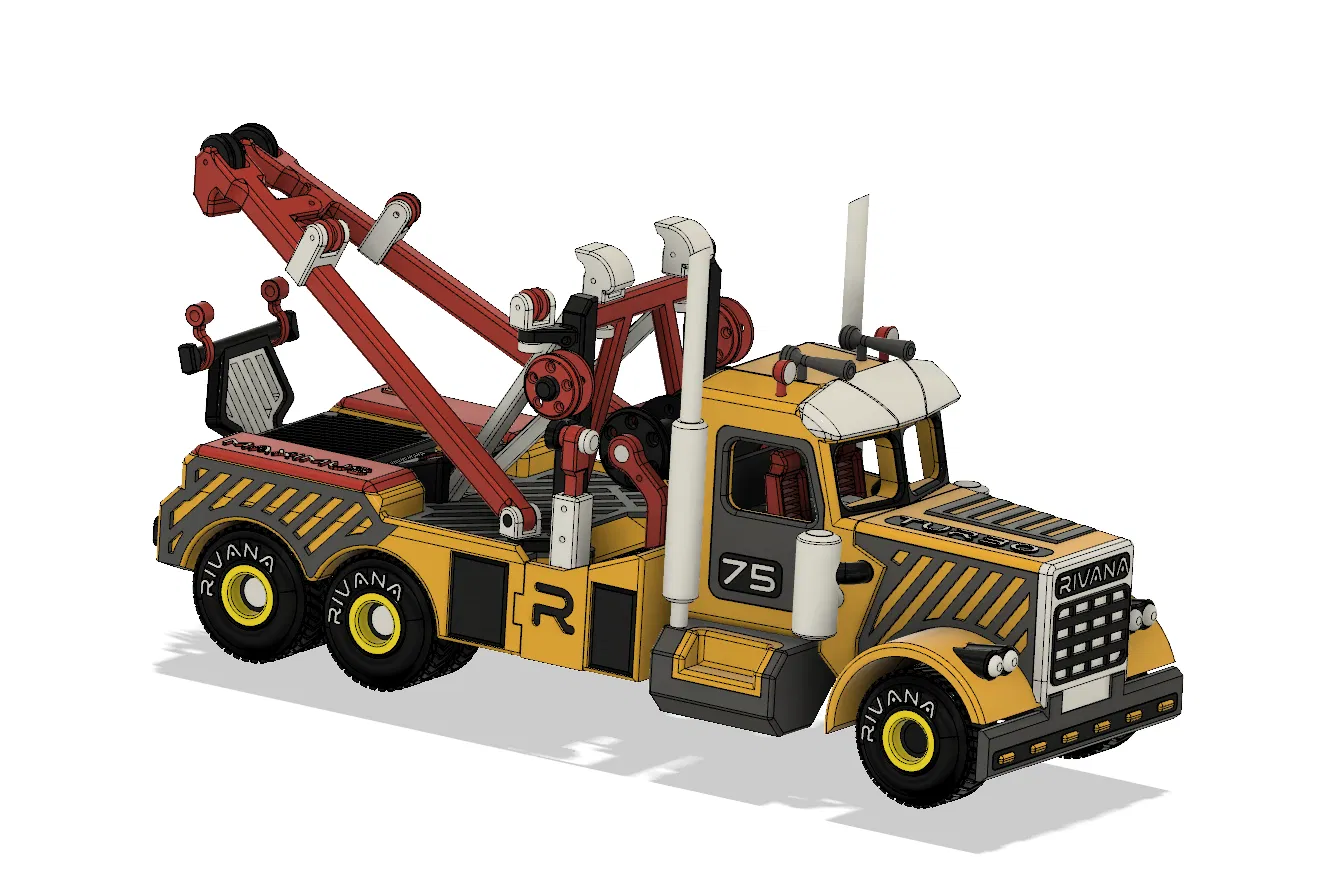

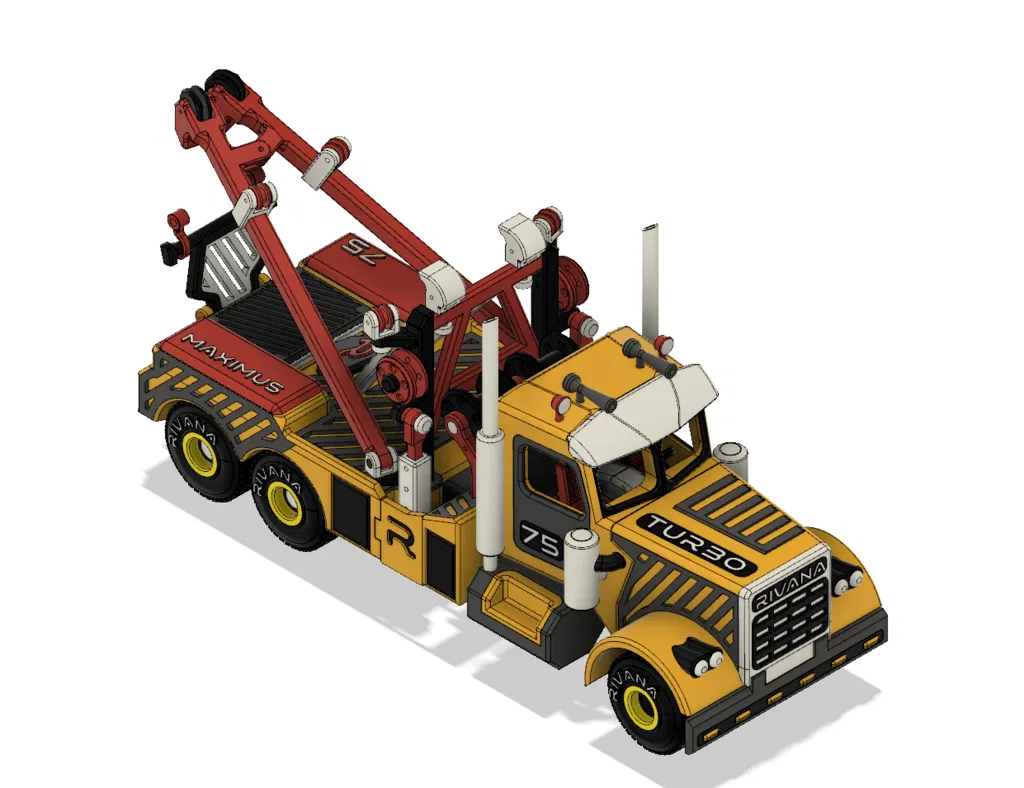

Xe Tải Kéo Cổ Điển Màu Vàng (Yellow Classic Towing Truck)

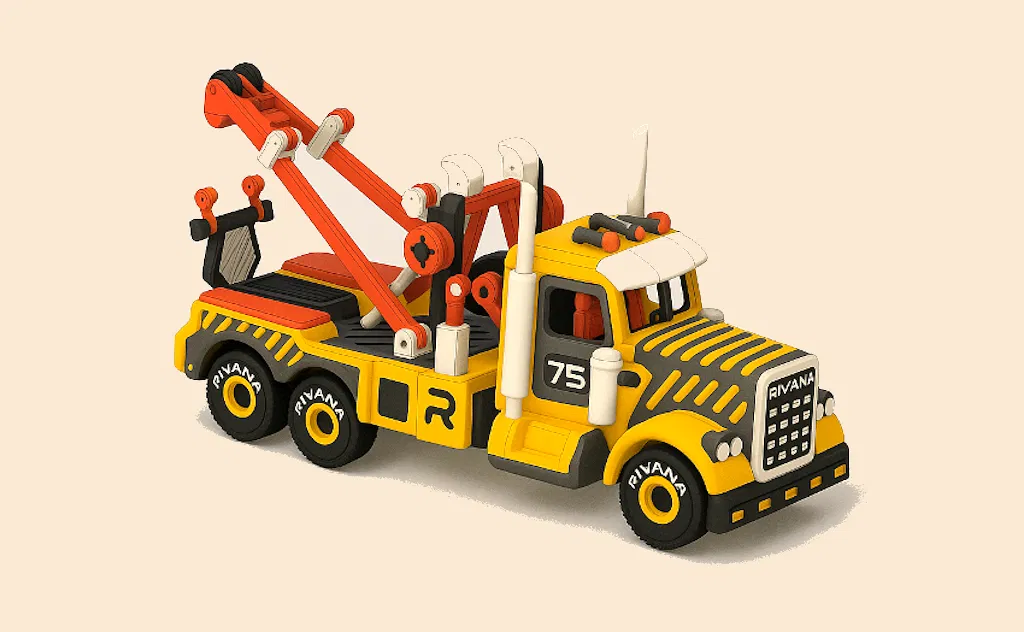

Mô hình xe kéo kiểu Mỹ cổ điển với hệ thống tời cơ học, không dùng thủy lực nhưng vẫn có thể chuyển động linh hoạt. Bạn cần chuẩn bị thêm một đoạn dây chỉ để hoàn thiện phần lắp ráp.

Tôi rất cảm ơn anh Mr Benoît Lussier vì những góp ý đã giúp tôi hoàn thiện mô hình này tốt hơn nữa.

Có ba cách để in mô hình này:

1. In nguyên khối: Vui lòng tải file STL, nhưng mô hình sẽ không có các bộ phận chuyển động.
2. In từng phần (Nhiều mảnh): Tải file 3mf với Full_dismantled.3mf. ĐÂY LÀ LỰA CHỌN TỐI ƯU NHẤT. Hãy dùng file 3mf này để lắp ráp. Vui lòng xem phần ĐỘ DỄ KHI IN bên dưới.
3. Kết hợp: Bạn có thể dùng các phần mềm xem 3D như 3D Builder trên Windows để gộp các thành phần lại tùy theo máy in và loại nhựa của bạn. Sự sáng tạo là không giới hạn. Bạn có thể tìm thấy file mẫu có tên kết thúc bằng combined.3mf.

ĐỘ DỄ KHI IN

1. Mô hình này gồm các bộ phận với 5 màu - VÀNG, ĐEN, ĐỎ, XÁM & TRẮNG. Tôi đã tách chúng vào các tấm in khác nhau theo màu sắc và ở vị trí in tối ưu nhất. Vui lòng tải thư mục “Print Plates According to Color” để sử dụng. Những file này có thể mở trong mọi phần mềm cắt lớp (slicer) và in theo profile của bạn. Hãy kiểm tra tên file để chọn màu nhựa tương ứng.
2. Các tấm in số 7, 11 và 12 có thể in thay đổi nhựa (filament change) nếu bạn muốn tạo điểm nhấn cho nhãn hiệu ở phía trên.
3. Bạn cũng có thể tải profile in cho Orca Slicer. Tên file: Yellow_Classic_Towing_Truck_Profile.3mf

LẮP RÁP MÔ HÌNH

Quá trình này gồm 7 bước, vui lòng thực hiện theo hướng dẫn:

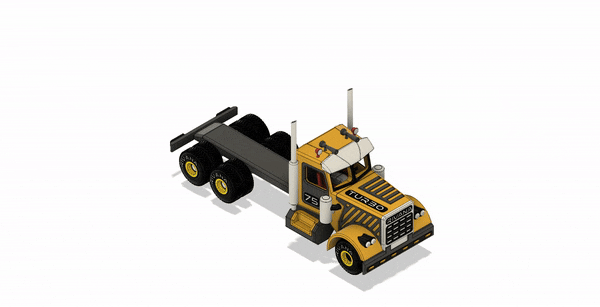

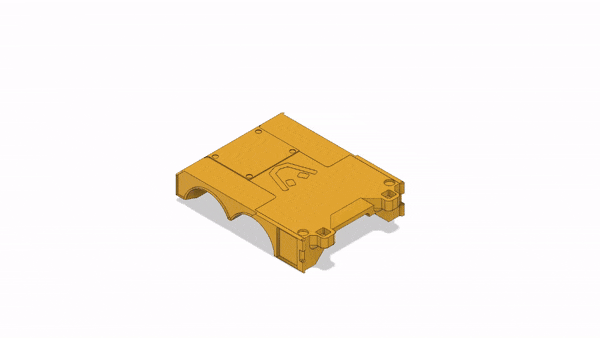

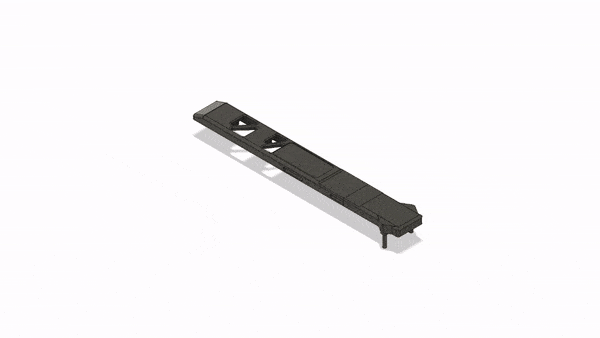

1. LẮP GẦM XE

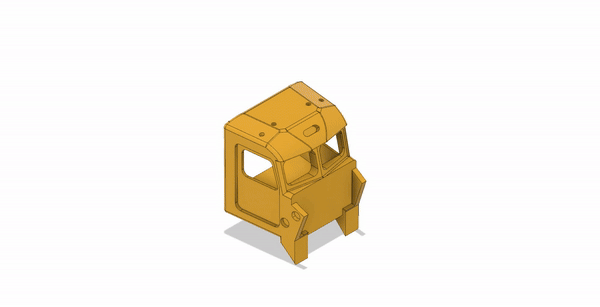

2. LẮP CABIN
3. LẮP THÙNG XE

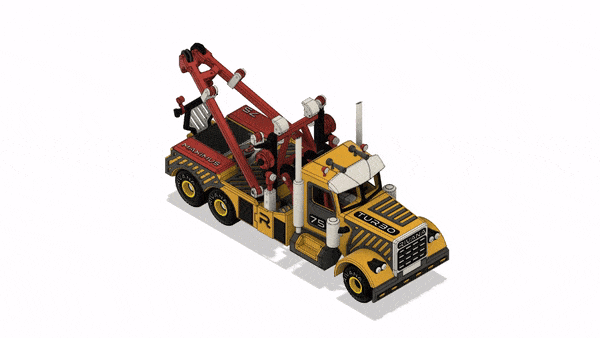

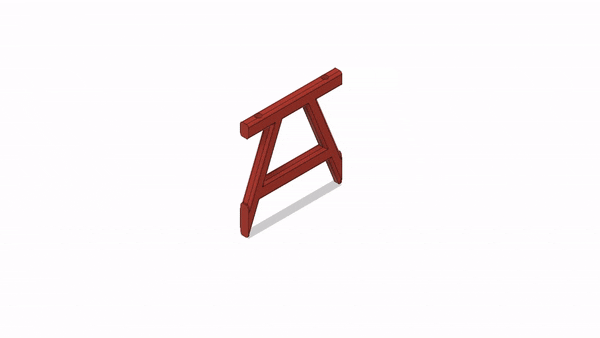

4. LẮP BỘ PHẬN CẨU KÉO (WRECKER)

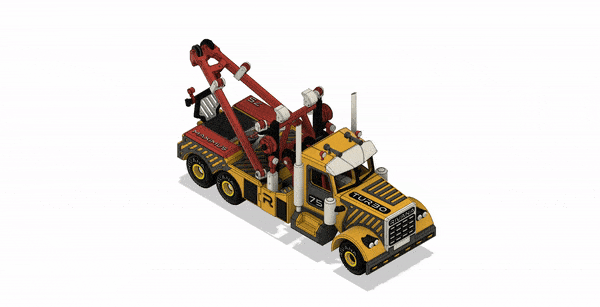

5. LẮP GHÉP CÁC PHẦN LẠI VỚI NHAU
6. LẮP CÁP TAY CẦN
7. LẮP CÁP TỜI CHÍNH

ĐỘNG CƠ

Động cơ xe được thiết kế như một mô hình riêng biệt. Nó là tùy chọn nhưng rất khuyến khích nên in vì nắp capo có thể mở ra được. File tấm in động cơ đã bao gồm trong thư mục “Print Plates According to Colour.zip”.

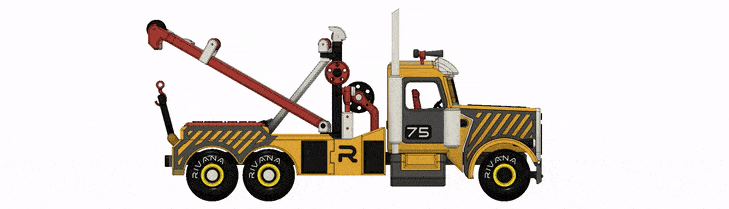

Các chuyển động bao gồm:

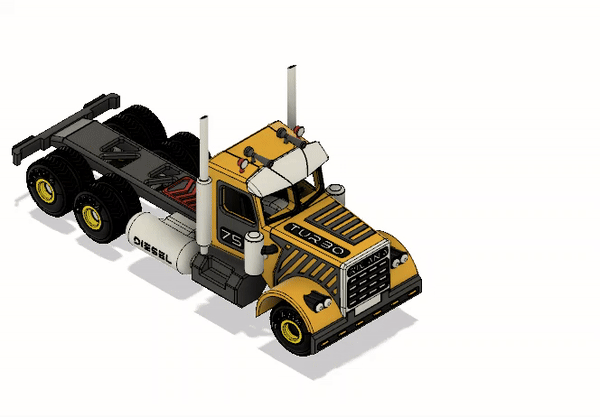

1. Lái bánh trước

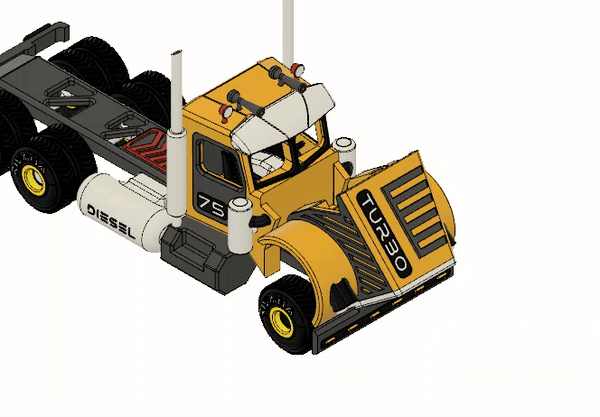

2. Nắp khoang động cơ

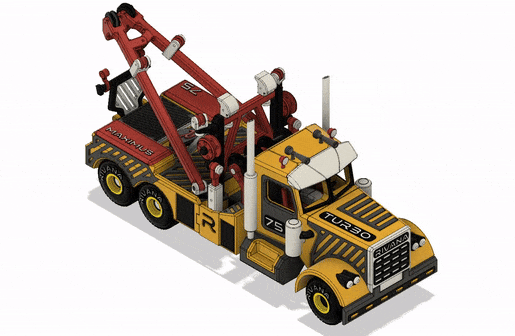

3. Chuyển động của bộ phận cẩu kéo

Rất trân trọng khi thấy các bạn chia sẻ ảnh sản phẩm sau khi in. Tôi luôn sẵn sàng lắng nghe mọi góp ý.
