Khung Riser cho K1 với khe thông gió điều chỉnh được và hỗ trợ gắn cảm biến nhiệt ẩm

Cập nhật ngày 17/02/2025: Hôm nay có người báo lỗi phần lắp nút bấm cho tôi. Có một lỗ bị thiếu ở một trong các nút bấm phía trên. Tôi đã sửa nhanh và đăng lại tệp mới để thay thế cho cái bị lỗi đó. Có 3 tệp cho các nút bấm: một tệp là cụm nút đơn, một tệp gồm 2 cụm và một tệp gồm 3 cụm. Tôi cũng thêm 2 tệp tạm thời để che phần nút bị lỗi, giúp các bạn không cần in lại toàn bộ nếu đã in các bộ cũ rồi.

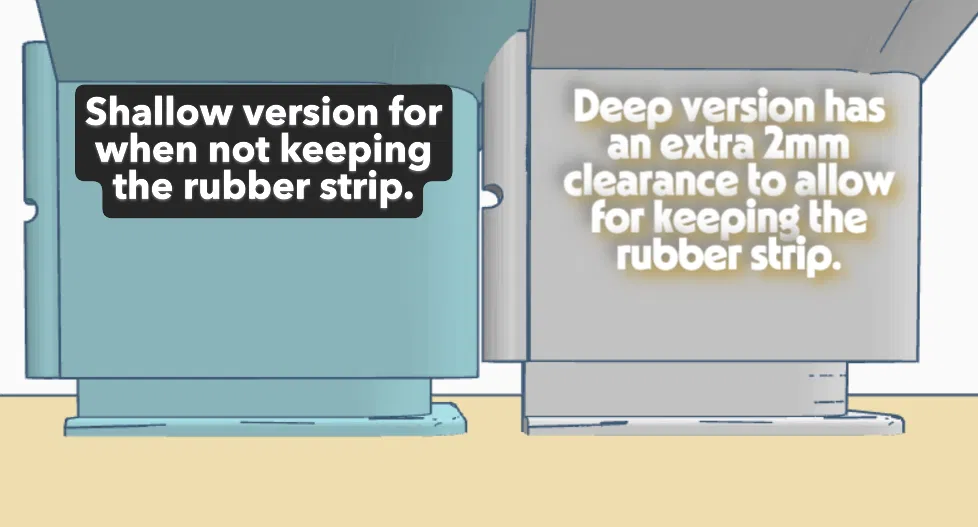

LƯU Ý: Nếu bạn định giữ lại dải cao su có sẵn trên khung máy in (nơi đặt nắp kính), việc lắp các mảnh góc loại nông (shallow) mà vẫn giữ dải cao su sẽ khá tốn sức. Trong bộ tệp có các mảnh góc thay thế (được đánh dấu là deep). Sự khác biệt duy nhất giữa loại nông và sâu là kích thước khe hở ở nơi góc tiếp xúc với khung máy. Hãy chọn loại phù hợp với nhu cầu của bạn: dùng loại nông nếu bỏ dải cao su zin, hoặc loại sâu nếu muốn giữ lại dải cao su. Cả hai loại đều khớp hoàn hảo với các tấm cạnh.

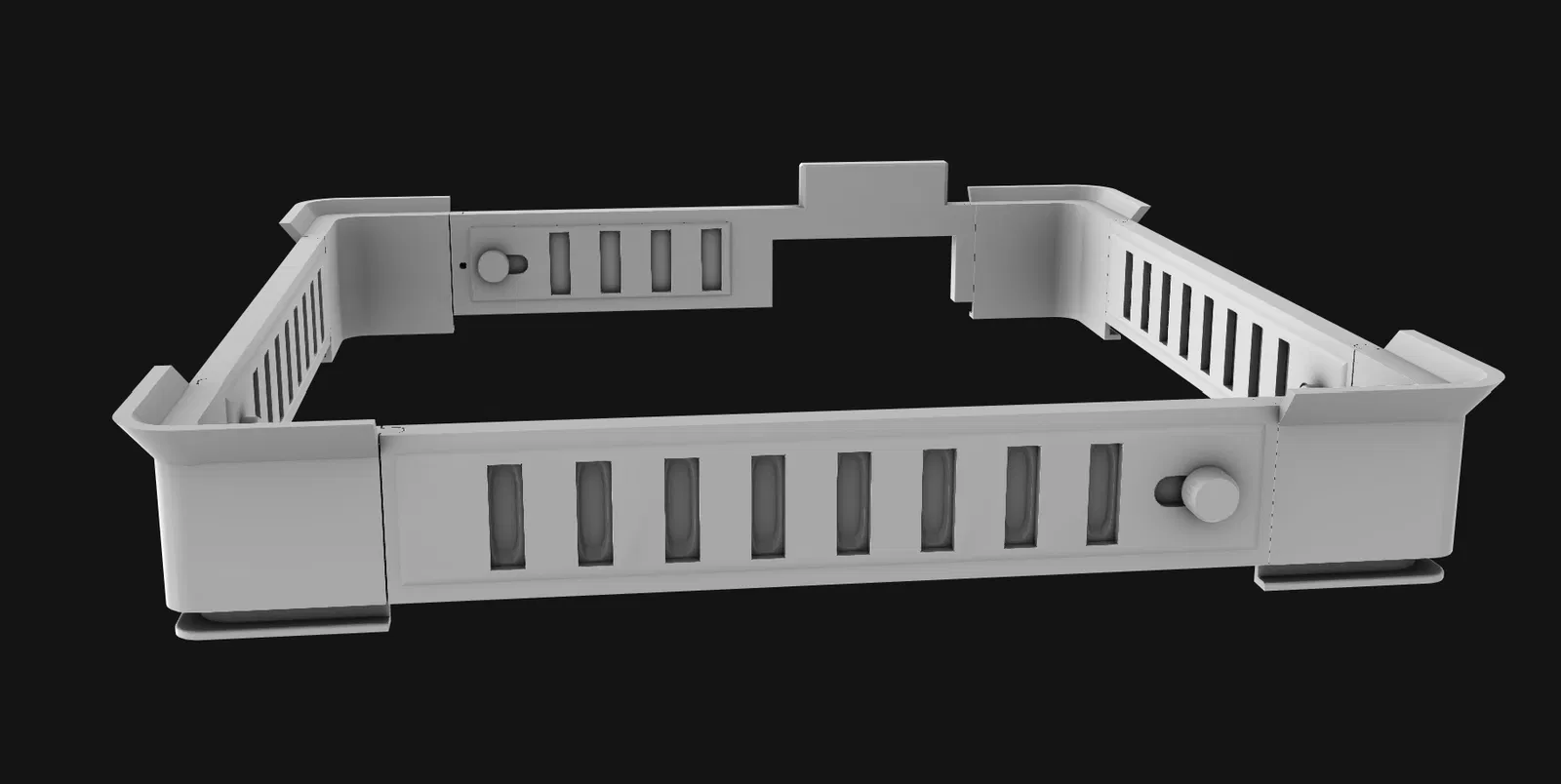

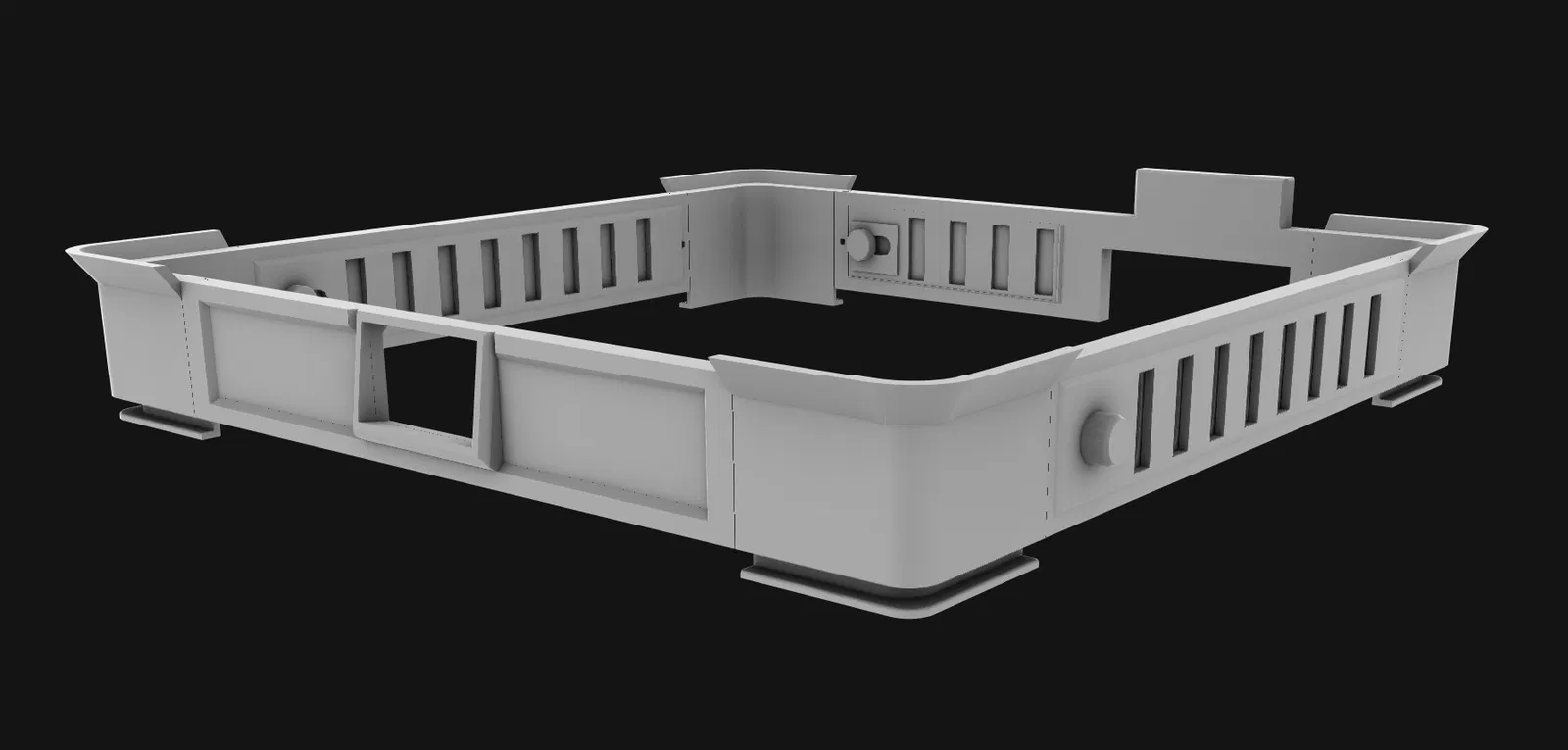

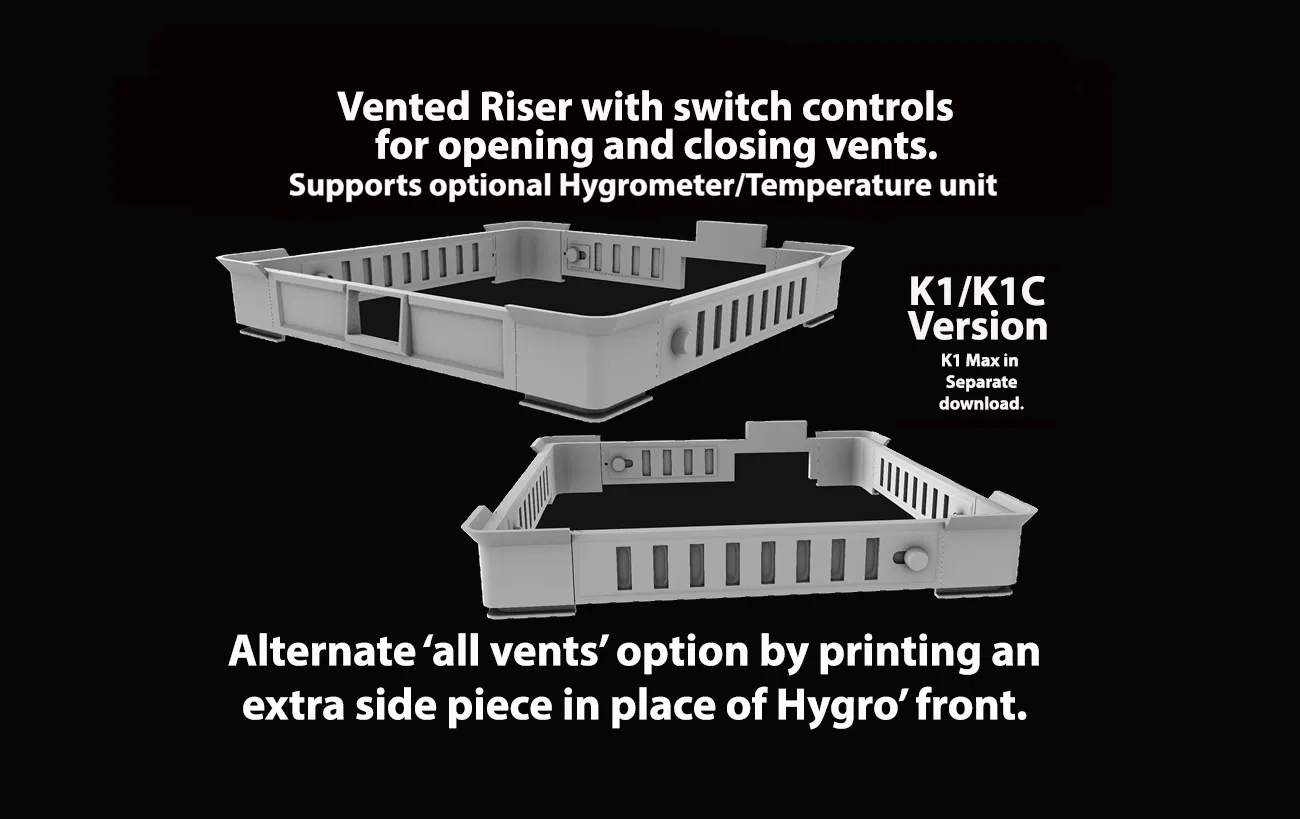

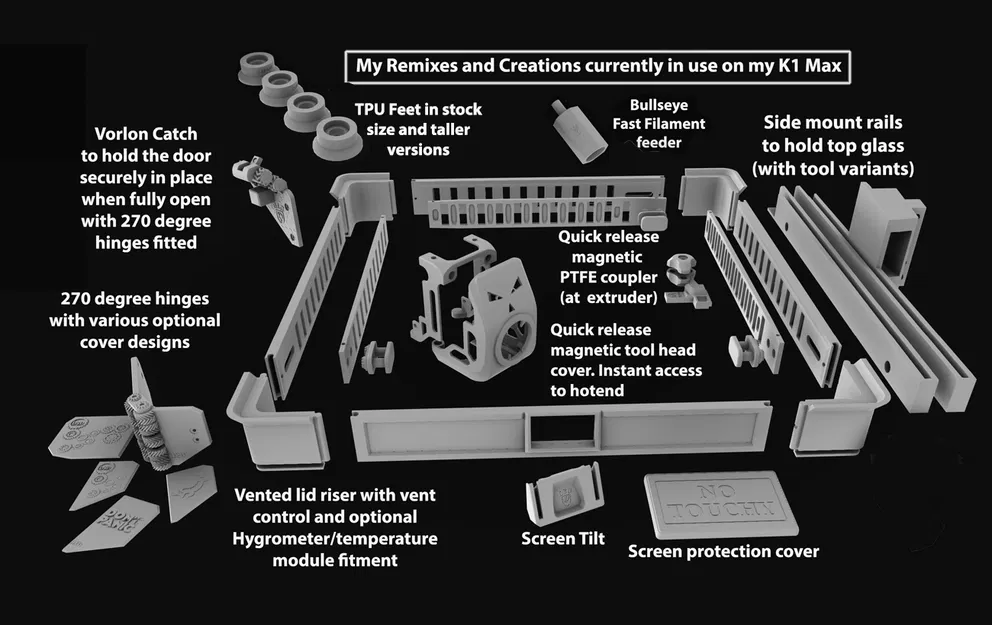

Đây là khung Riser cho máy K1. Có tùy chọn hỗ trợ gắn cảm biến độ ẩm/nhiệt độ 50x30mm bằng cách dùng tấm mặt trước có khoét lỗ. Tấm này có thể thay thế bằng tấm cạnh để tạo thành 4 mặt thông gió mà không cần dùng cảm biến.

Tôi đã làm bản cho K1 Max rồi nên tưởng làm cho K1 sẽ dễ, nhưng hóa ra lại khó hơn mong đợi. Vì không có máy K1 để chụp ảnh thực tế và dùng ảnh K1 Max thì không chuẩn, nên hiện tại chỉ có ảnh render cho đến khi có người dùng chia sẻ thành phẩm.

Tôi khuyên bạn nên in các tấm mặt bên và mặt sau với độ infill tối thiểu 40% vì các thanh trượt bên trong có vách khá mỏng, khoảng 1.5mm ở một số chỗ. Tôi đã gia cố các khu vực khác nên độ cứng vẫn rất tốt cho nhu cầu sử dụng.

Thanh trượt bên trong cho tấm 8 khe gió có hoa văn một mặt và mặt kia phẳng để bạn có thể chọn kiểu dáng tùy ý. Hãy in phẳng, phần này không chịu lực nên infill 25% trở lên là ổn.

Các tấm bên có khe gió không cần hỗ trợ (support) ở chỗ lắp thanh trượt, phần trên của rãnh trượt được thiết kế hình tam giác nên máy dòng K in rất dễ dàng (nếu dùng support ở đó thì lấy ra cực lắm). Tuy nhiên, các lỗ thông gió và lỗ khoét ở tấm sau ‘CẦN có support’. Các mảnh góc cũng cần support cho phần ngàm kẹp.

Cụm công tắc gồm 3 phần: Nút bấm chính, trục, nút phía sau. Đã có sẵn tệp STL với các bộ đầy đủ cho 1, 2 hoặc 3 công tắc, tất cả đều được đặt đúng hướng in.

Tất cả các tấm chính đều được thiết kế đúng hướng in.

Sau khi kẹp các mảnh góc vào vị trí, việc lắp các tấm trước/bên/sau sẽ khóa chặt toàn bộ khung lên máy in.

Mặc dù đây là một bản remix, tôi đã bỏ rất nhiều công sức để hoàn thiện nó theo đúng ý mình.

Lưu ý cuối: Đây là bản in lớn đầu tiên tôi in bằng nhựa ASA và gặp vài vấn đề về cong vênh và lớp đầu tiên. Để xử lý tạm, tôi đã thêm vài cái "tai chuột" (mouse ears) vào tệp in cuối cùng trước khi khắc phục được vấn đề bám dính lớp đầu. Một trong những phần đã chỉnh sửa đó bị sót lại (chính là tấm mặt trước). Có một phần đệm 0.4mm được thêm vào đáy rãnh để giúp máy bám giường tốt hơn. Sau khi in, bạn chỉ cần dùng kìm mũi nhọn bẻ phần đó ra là rãnh sẽ thông suốt từ trên xuống dưới.
