Vỏ Case Mô-đun cho Màn hình CYD (Cheap Yellow Display)

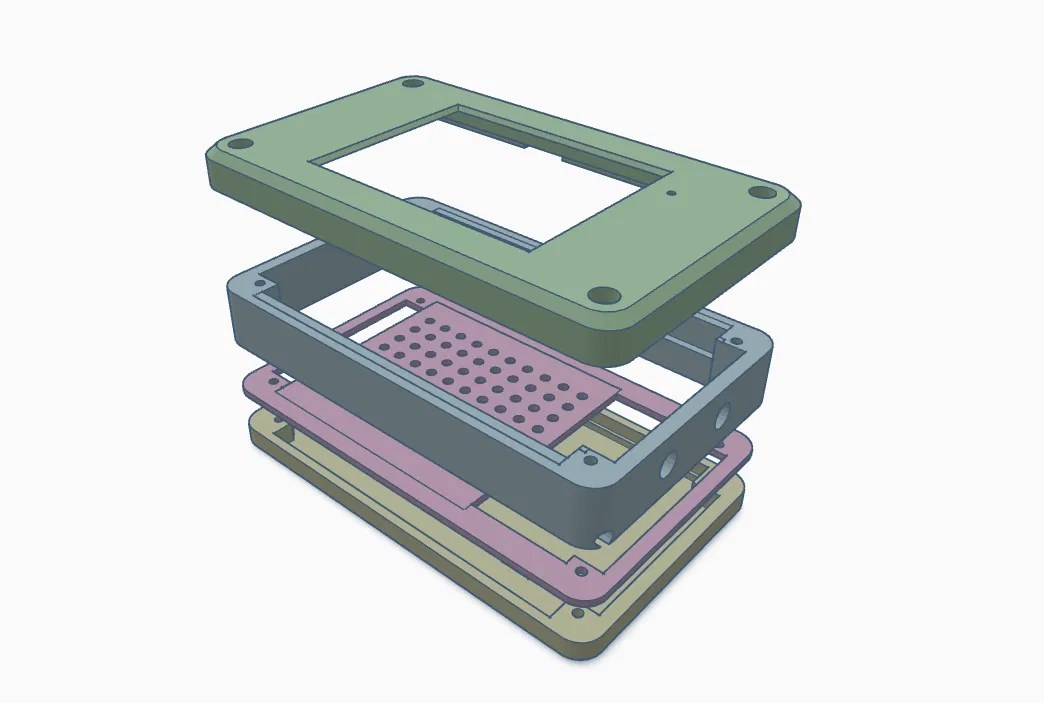

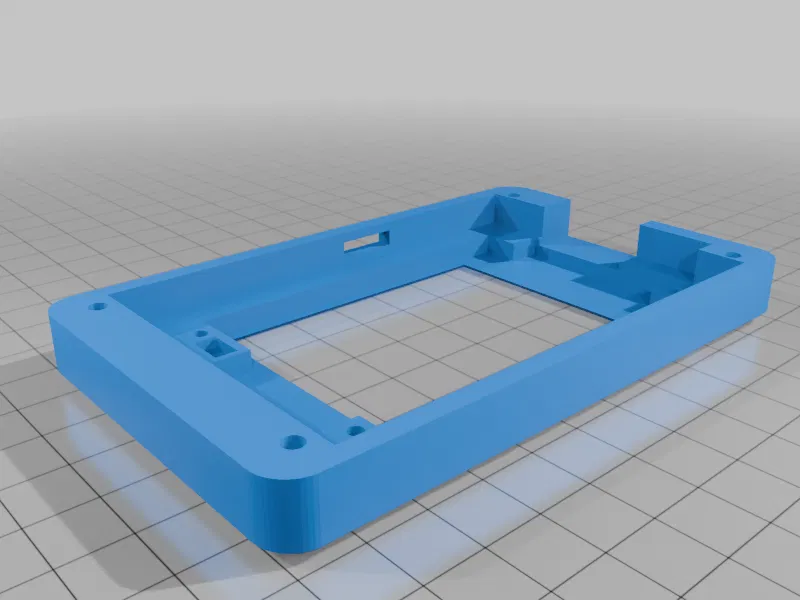

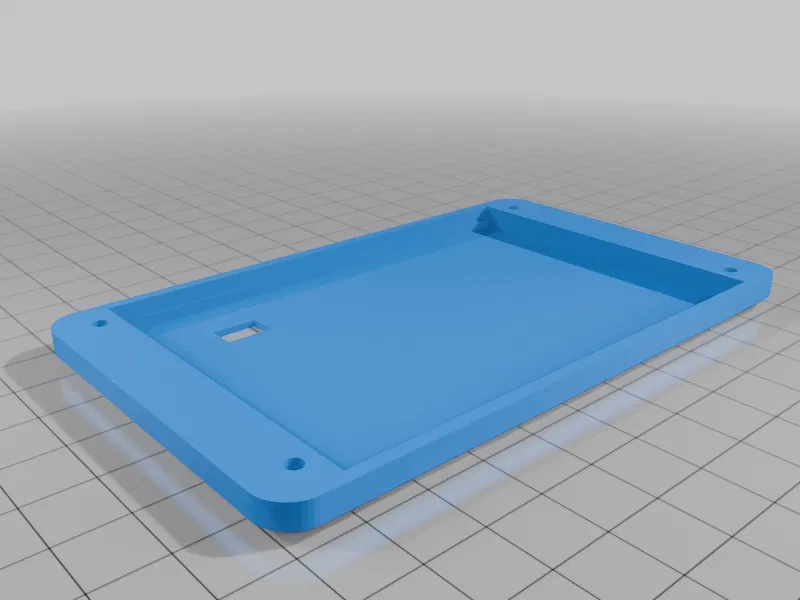

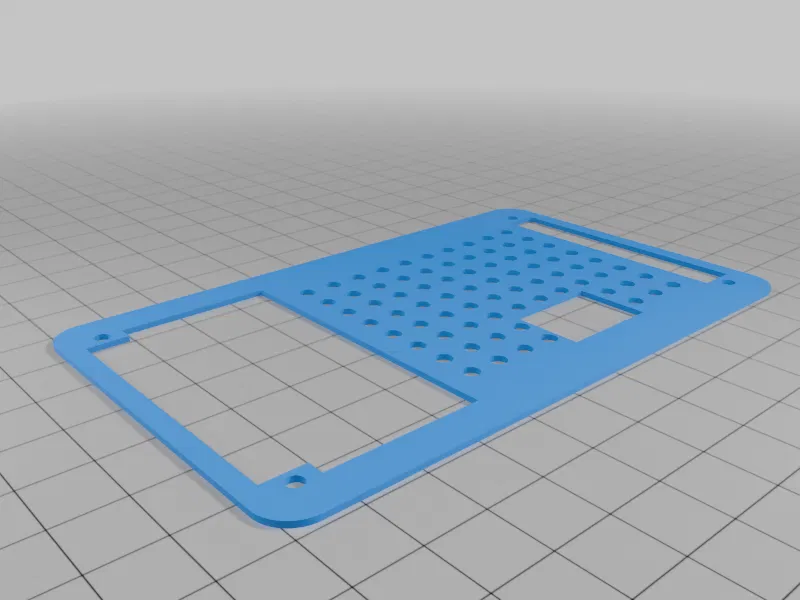

Tóm tắt Đây là bản thiết kế lại / remix mang tính mô-đun từ mẫu gốc của ncmreynolds, được cấp phép theo Creative Commons - Attribution - Share Alike. Xin gửi lời cảm ơn chân thành đến tác giả vì ý tưởng và cấu trúc cơ sở ban đầu. ### Có gì mới? Mục tiêu của bản remix này là làm cho chiếc vỏ case trở nên đơn giản và linh hoạt hơn: Lớp trên và dưới được tối giản Các phần trên và dưới được thiết kế nhỏ gọn hơn, giúp việc in ấn trở nên dễ dàng và nhanh chóng hơn nhiều. Độ tương thích tốt hơn với bo mạch CYD Khe cắm ở phiên bản gốc đôi khi hơi chặt với một số loại bo mạch CYD. Phiên bản này đã được tinh chỉnh để lắp vào vừa vặn và chắc chắn hơn. Các lớp mô-đun mở rộng Bây giờ anh em có thể chồng thêm các lớp tùy ý để phù hợp với dự án của mình. Cần thêm hay bớt lớp nào thì cứ thoải mái nhé! ### Các tệp đính kèm CYDEnclosureRear.stl Đã cập nhật thêm một lỗ để anh em dễ dàng thao tác với nút reset và khởi động lại. CYDEnclosureFront.stl Phần mặt trước mỏng và đơn giản hơn với chiều cao thành được giảm bớt, có sẵn khe cắm cho cả cổng MicroUSB và USB-C. CYDProtoLayer.stl Một lớp dày 1.5mm với lưới lỗ 3mm – cực kỳ tiện để gắn thêm các bo mạch mở rộng như GPS, NRF24, v.v. CYDProtoLayerSpeakerHole.stl Một lớp dày 1mm có lưới lỗ 3mm, kèm khe hở cho giắc cắm loa, dùng để lắp gần mặt trước – rất lý tưởng khi cần gắn thêm bo mạch GPS, NRF24, v.v. CYDEnclosureExtender15mm.stl Một lớp trung gian dày 15mm có sẵn hai lỗ gắn đầu nối SMA. CYDEnclosureExtender10mm.stl Một lớp trơn dày 10mm – rất tốt để tăng thêm không gian hoặc anh em có thể tự do chỉnh sửa theo ý thích. Lớp này có độ co giãn tốt, sẵn sàng cho mọi tùy biến. CYDEnclosureExtender06mm.stl Một lớp trơn dày 6mm – rất tốt để tăng thêm không gian hoặc anh em có thể tự do chỉnh sửa theo ý thích. Lớp này có độ co giãn tốt, sẵn sàng cho mọi tùy biến. CYD_PenHolder06mm.stl Một lớp trơn dày 6mm tích hợp giá đỡ cho cây bút đi kèm với màn hình CYD. #### **Tất cả các lỗ bên ngoài đều được thiết kế cho ốc M3.** Kích thước ốc tùy thuộc vào độ dày của stack mà anh em lắp!
