Chặn sách Generative Organic Bookends

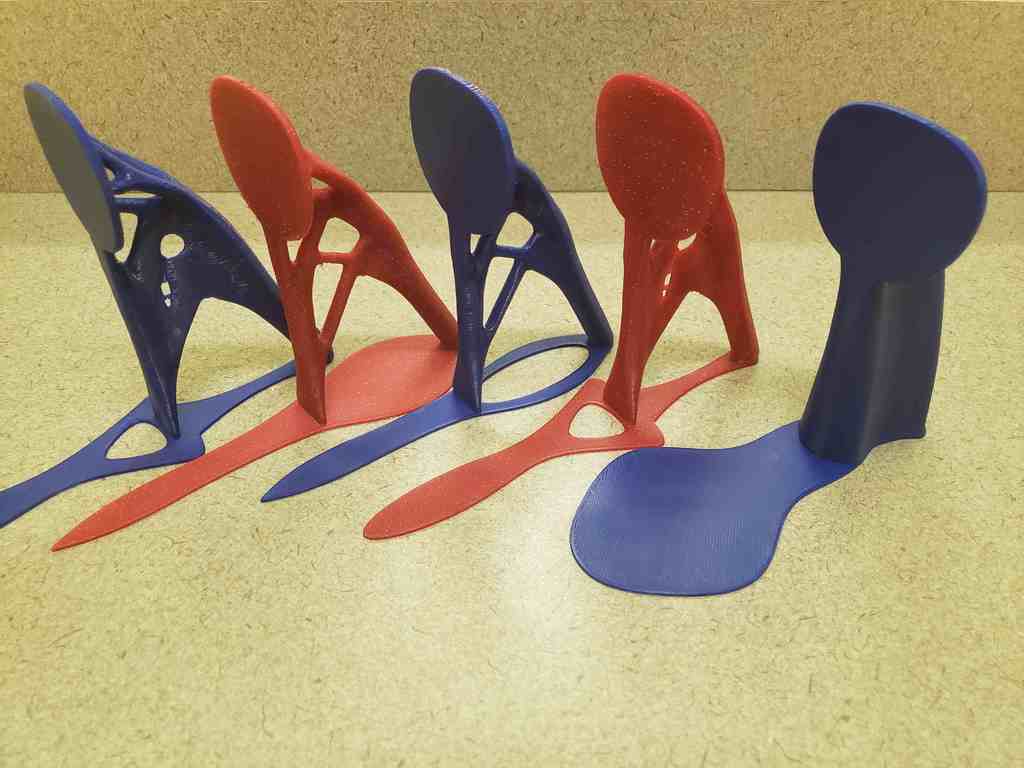

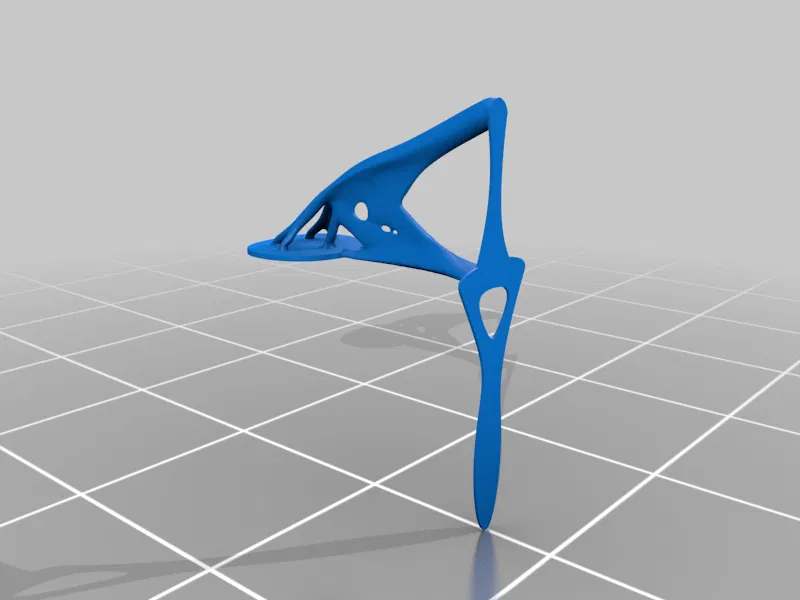

Mình cực kỳ thích phong cách của Generative design nên đã tự tay thiết kế mẫu chặn sách này trong Fusion 360. Mình thiết kế chúng với chiều cao 5.212 inch (tương đương 132.4 mm). Thông số này có thể hữu ích cho bạn nếu file .stl bị sai tỷ lệ như mình từng gặp.

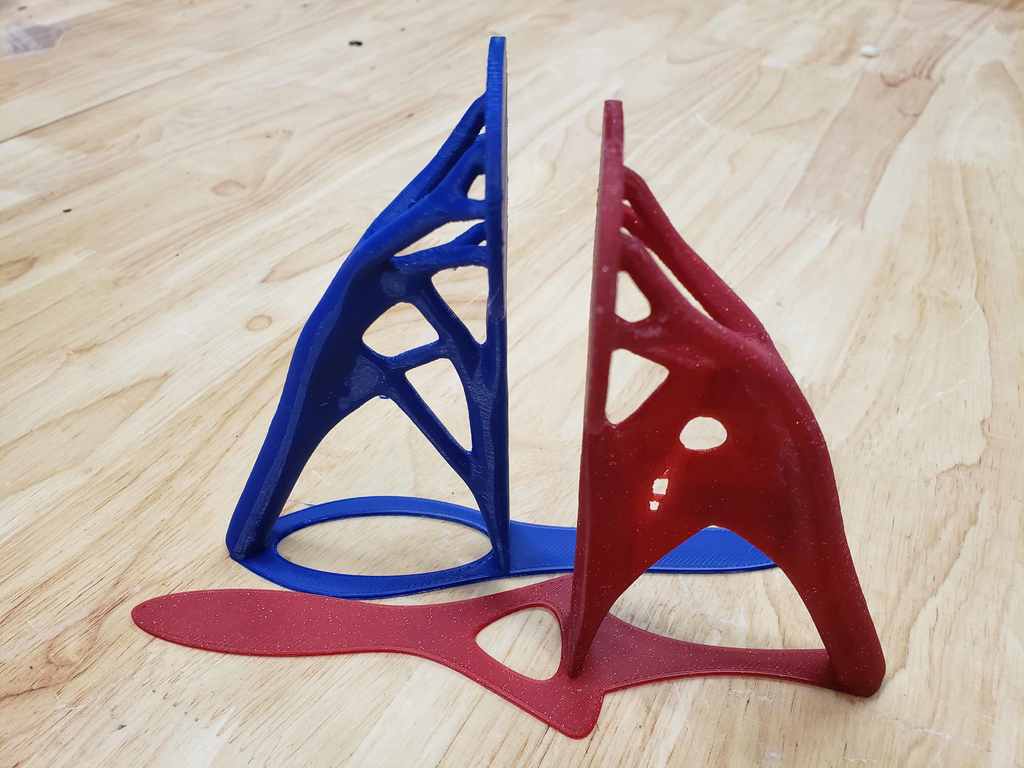

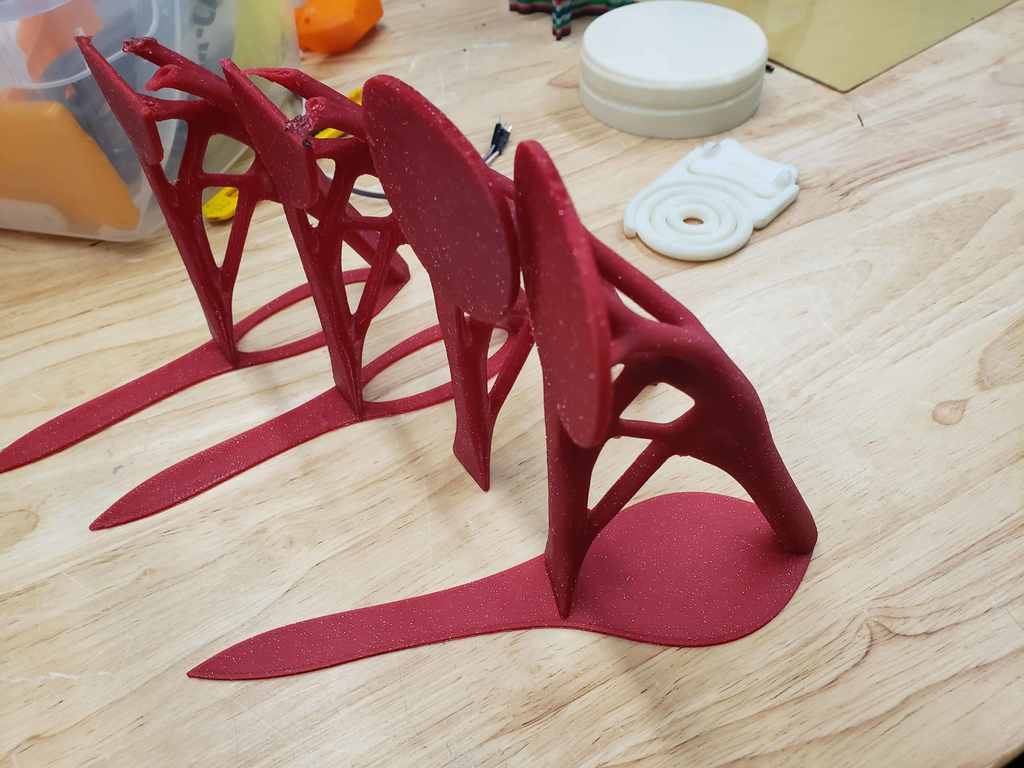

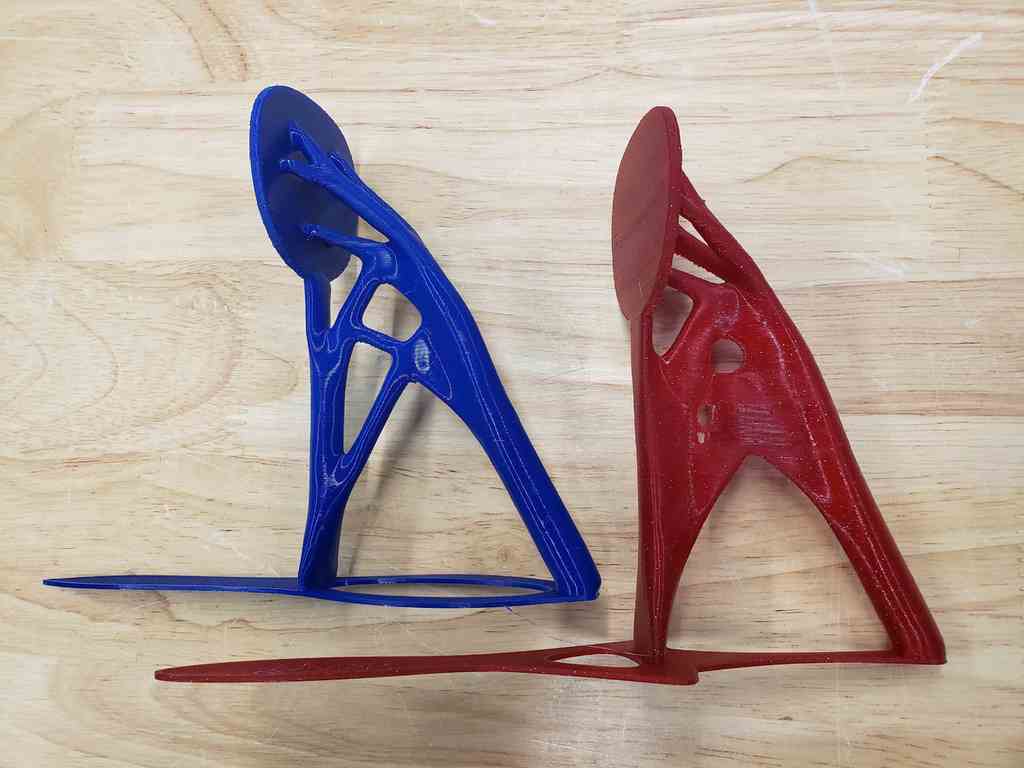

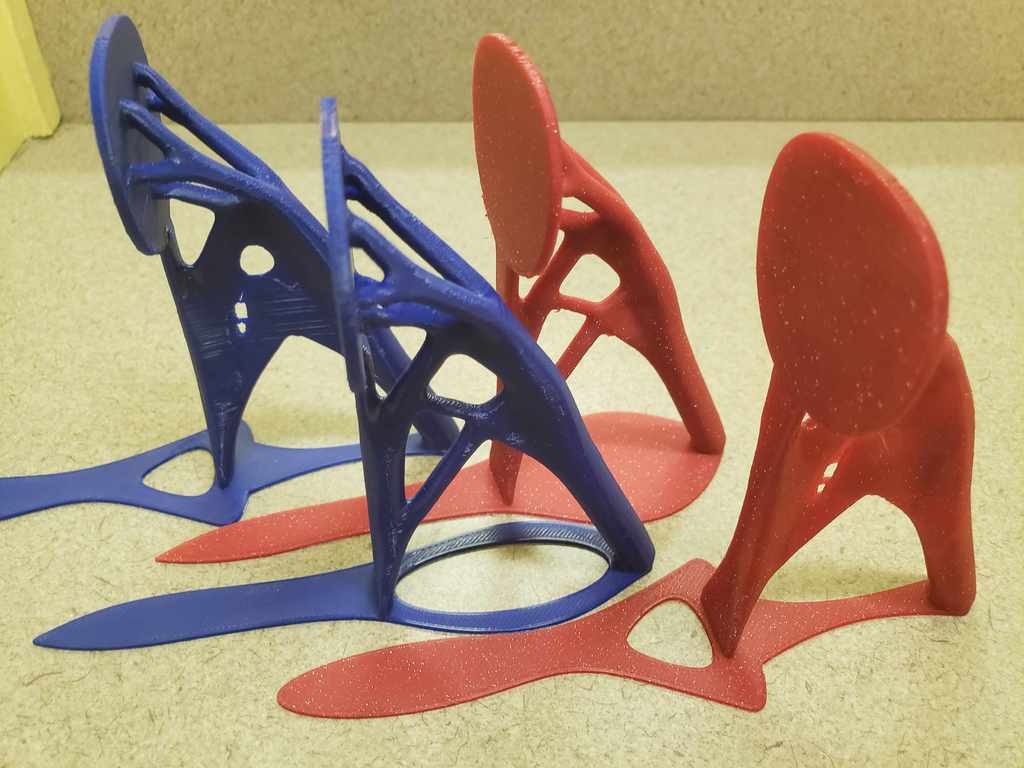

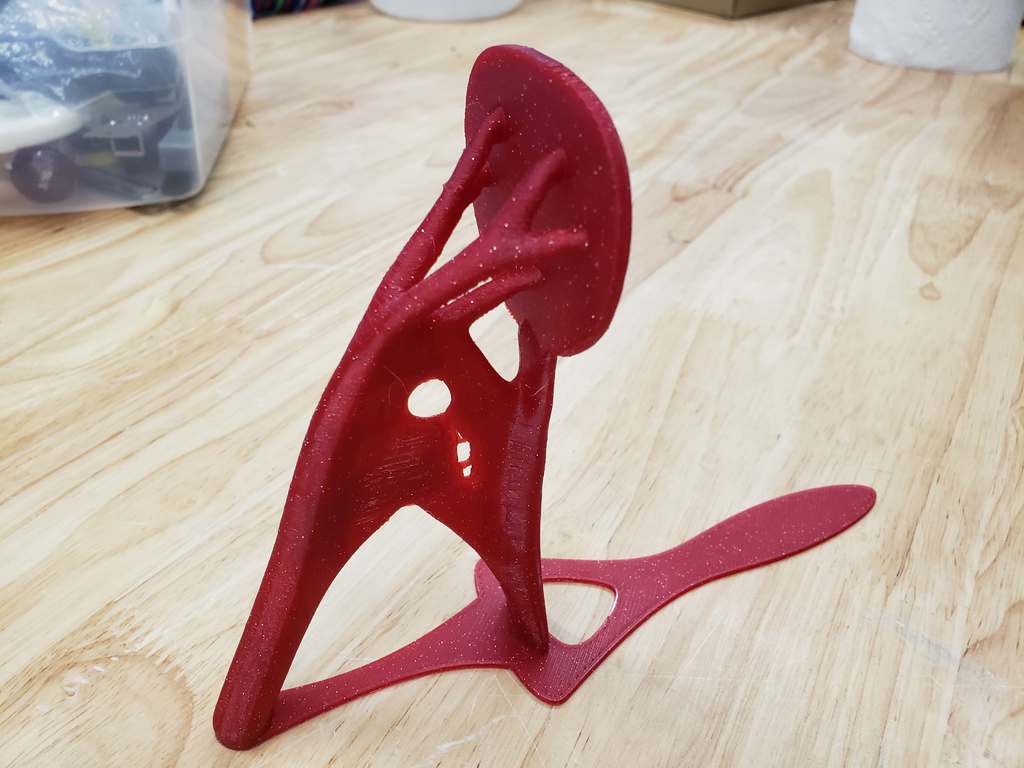

Lưu ý là mẫu chặn sách số 3 có thể hơi khó in. Lúc đầu mình in một cái thì bình thường, nhưng khi đổi sang loại nhựa (filament) màu đỏ lấp lánh thì bị lỗi 3 lần liên tiếp dù đã mở rộng phần đế. Sau đó mình quyết định làm đặc phần đế và kết quả là in thành công.

Nếu bạn muốn thay đổi thiết kế phần đế hoặc chỉnh sửa lại cấu trúc hình học hữu cơ, mình có đính kèm file Fusion và file STEP để bạn tùy ý sáng tạo.

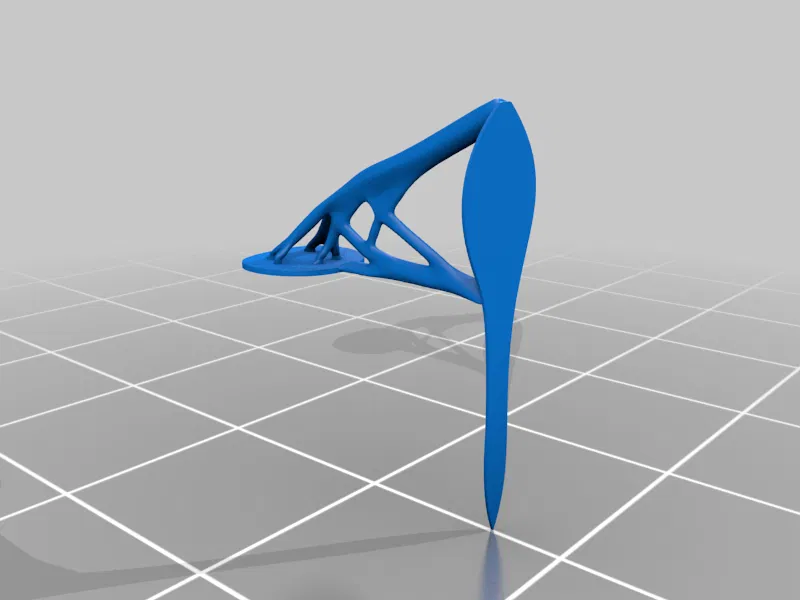

Ngoài ra, mình thấy phần chân của mẫu lớn trông không đẹp lắm nên đã chỉnh sửa lại cho giống với kiểu chân nhọn ở phiên bản 2.

Thông số in ấn

Máy in: Spyder

Rafts: Không

Supports: Không

Độ phân giải: 0.2

Infill: 15%

Nhựa in: Matter Hackers PETG (màu xanh)

Ghi chú: Mình dùng PETG, nhưng bạn có thể dùng bất cứ loại nhựa nào cũng được.

Cách mình thiết kế

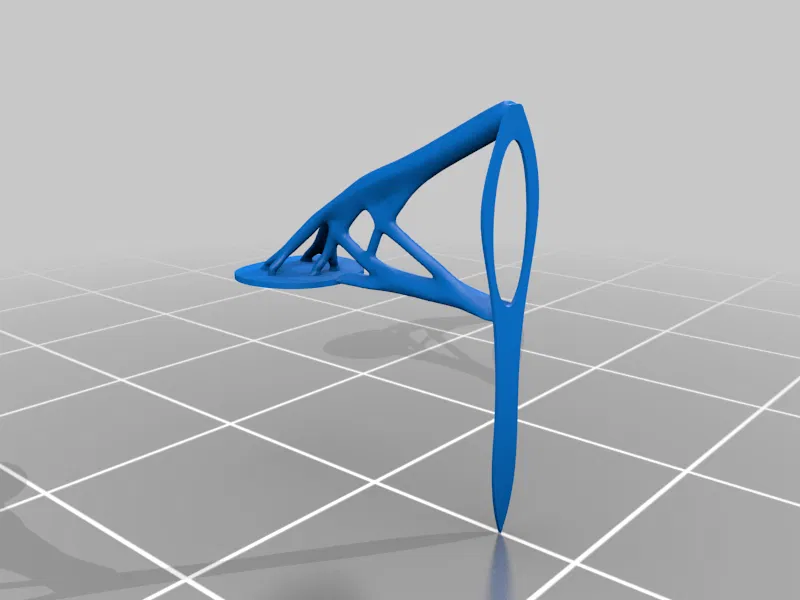

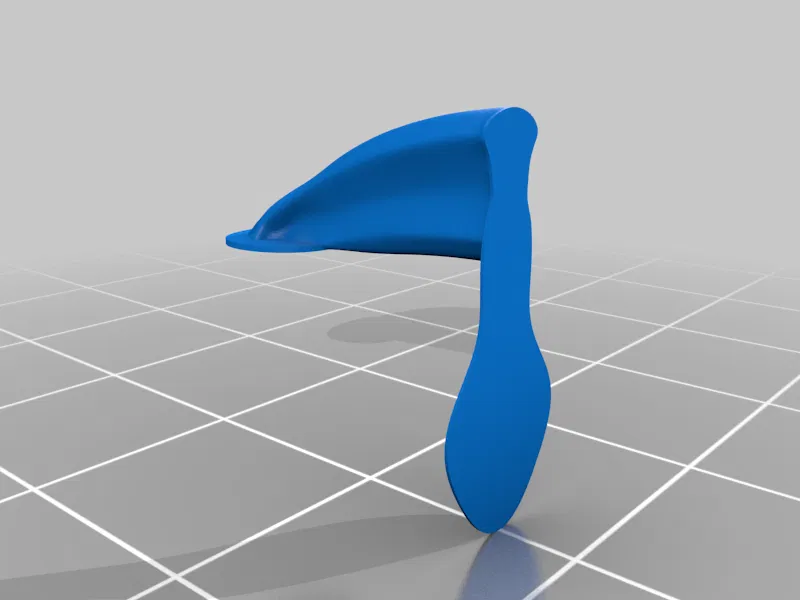

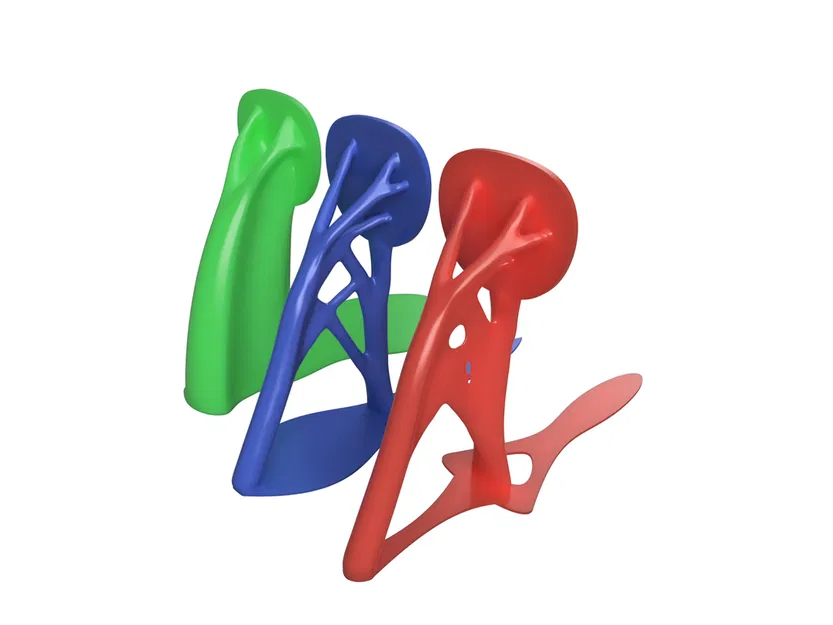

Đầu tiên, mình tạo bề mặt tiếp xúc và tấm đế tạm thời bằng các lệnh modeling và extrusion thông thường. Sau đó, mình chuyển sang phần Generative design trong Fusion (bạn có thể truy cập phần này nếu có tài khoản giáo dục với email .edu). Tại đó, mình xác định vùng tiếp xúc với mặt bàn và sách. Cuối cùng, mình cố định phần đế và nạp bề mặt tiếp xúc. Mình đặt áp lực 3 kPa cho loại giá đỡ trông hầm hố, 2.5 kPa cho loại nhỏ hơn có lỗ và 2.7 kPa cho loại có thanh hỗ trợ chéo. Từ đó, mình xuất sang file thiết kế mới và thêm đế mới cho đẹp mắt. Mình đã đính kèm các file .f3d và file STEP của tất cả các phiên bản để bạn có thể thoải mái vọc vạch thêm.
