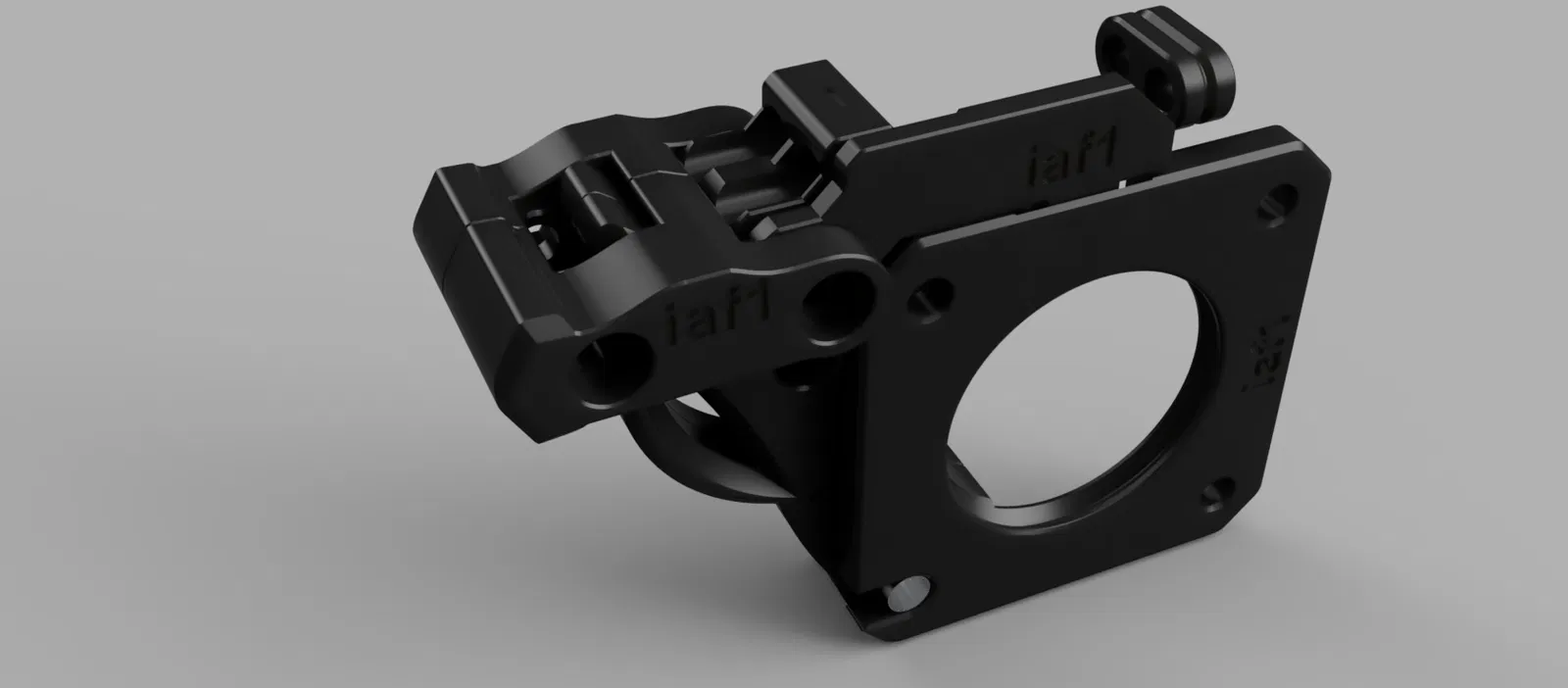

Nextruder & MMU Multi-Material: Giải pháp IAF-Idler thay đổi cuộc chơi

BƯỚC NGOẶT CHO IN ĐA VẬT LIỆU (MULTI-MATERIAL)!!

• Sau khi lắp đặt và căn chỉnh ban đầu, lực ép của idler giờ đây tự động phù hợp với dải vật liệu rộng hơn mà không cần phải chỉnh lại!

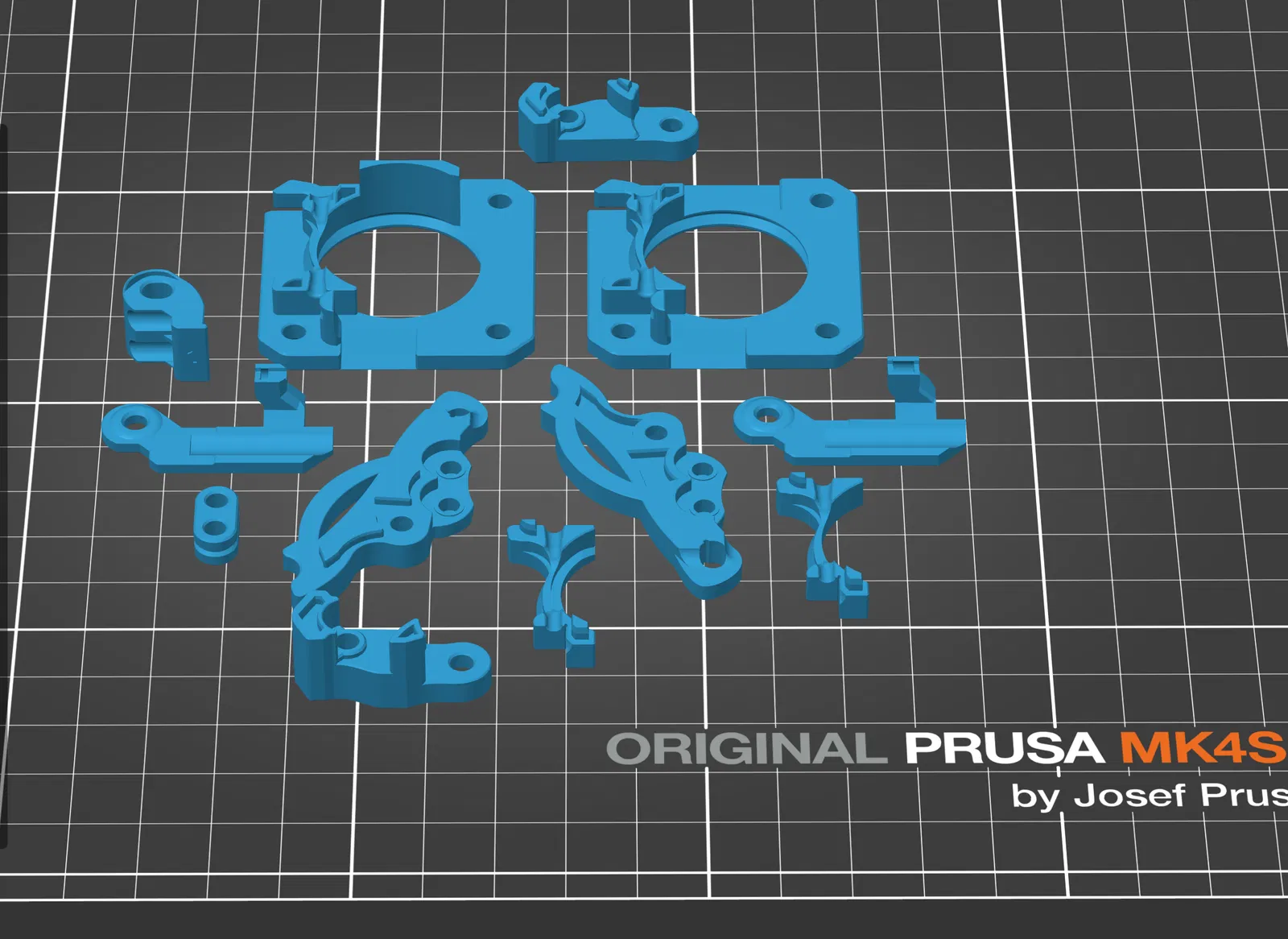

• Dễ in, dùng đầu in 0.4mm, lớp in 0.15mm, không cần support. (Dùng preset 0.15mm STRUCTURAL)

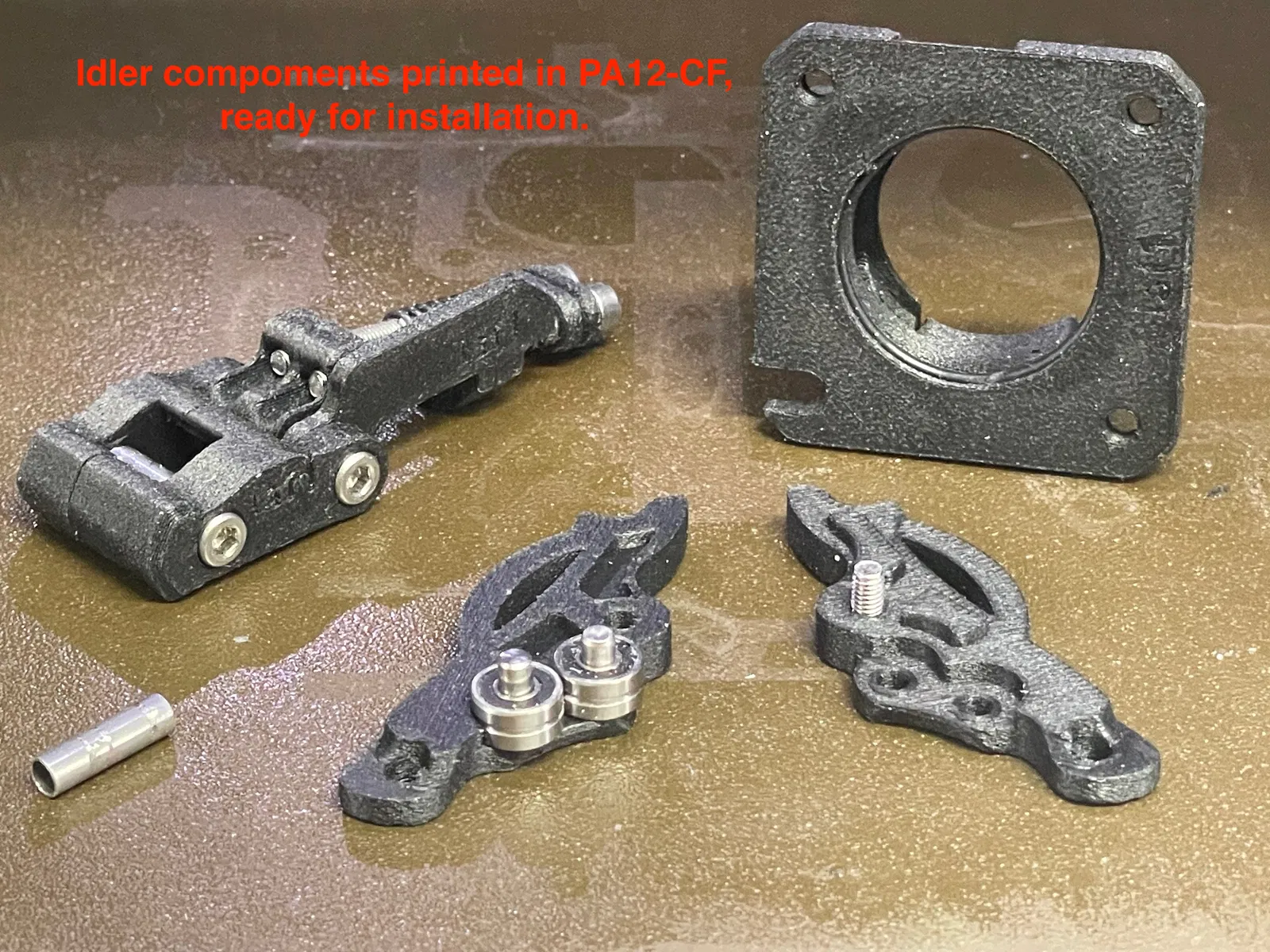

• Sử dụng hoàn toàn linh kiện zin của máy (lò xo idler và vòng bi idler). Không cần linh kiện hay mod đặc biệt nào.
• Không cần lo lắng về đầu sợi nhựa nữa.

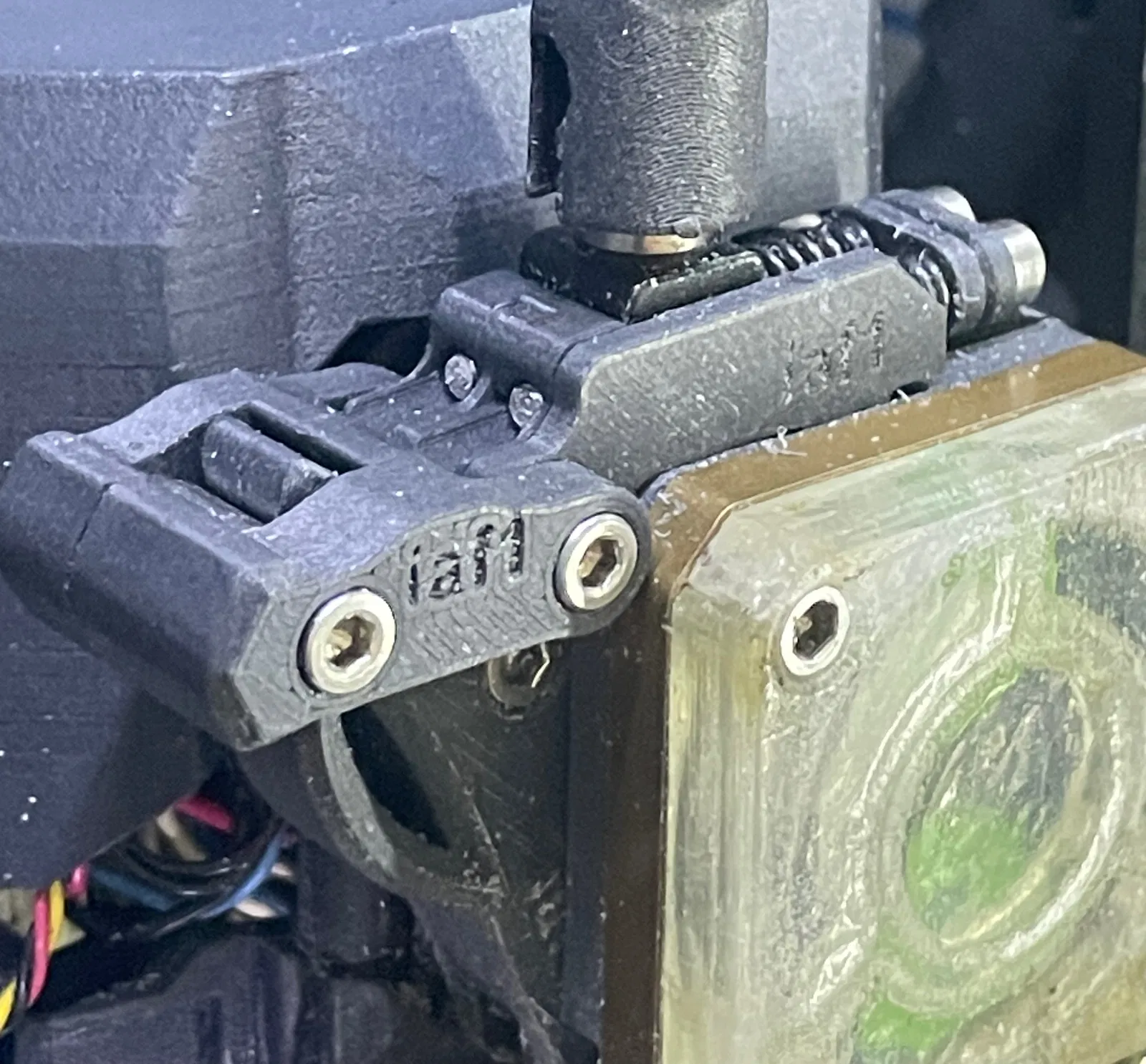

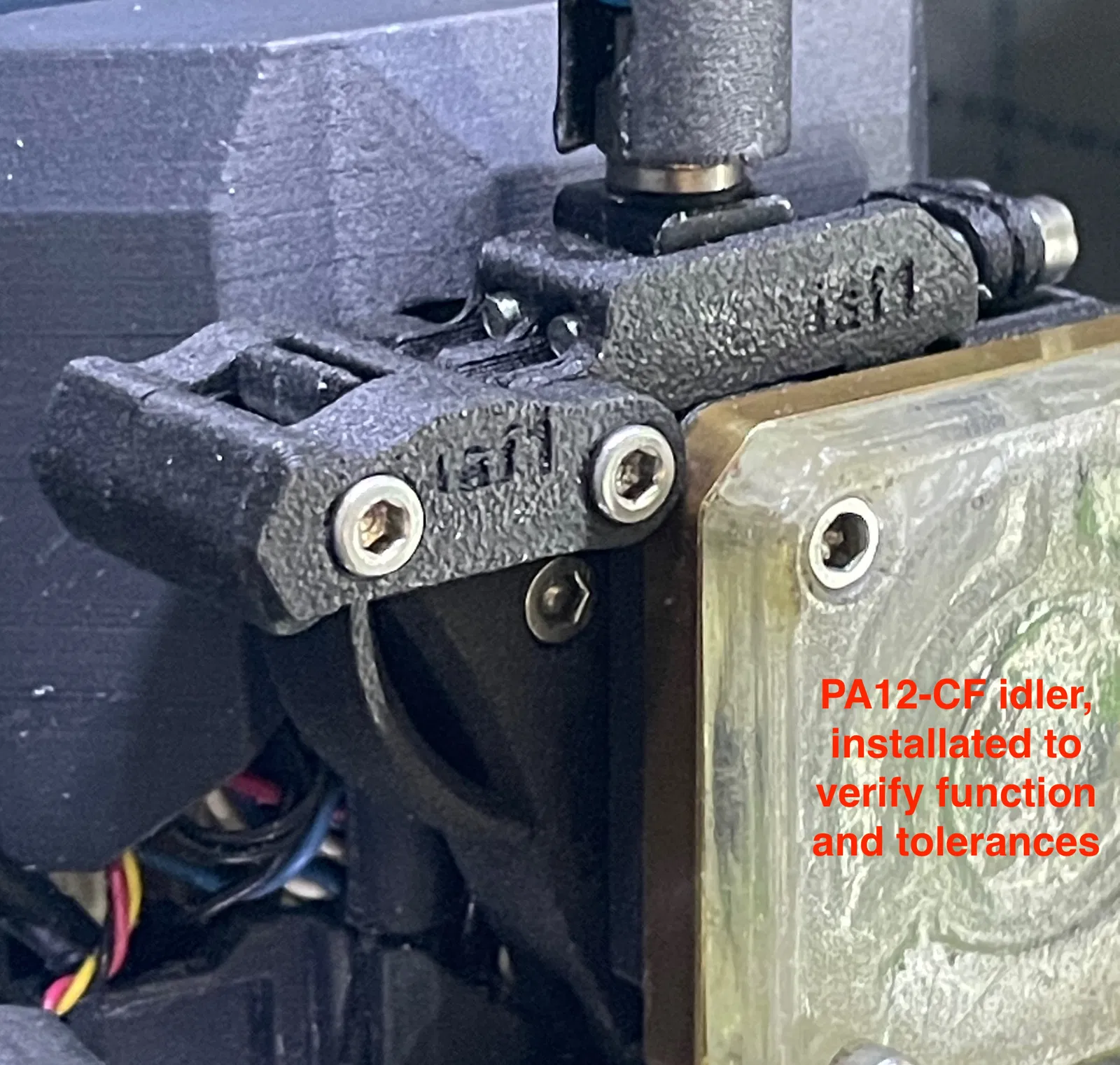

Hình ảnh test in đa vật liệu:

Cơ chế 2 giai đoạn:

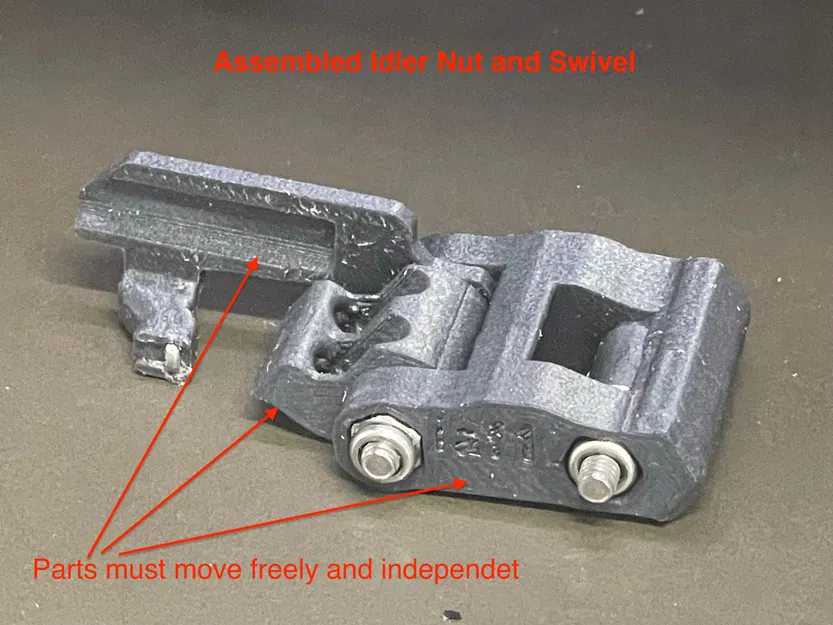

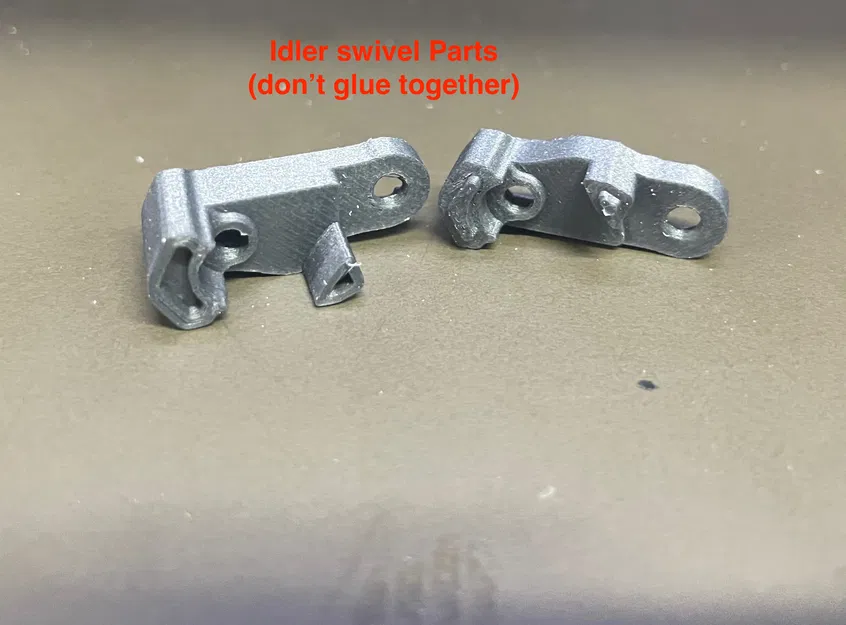

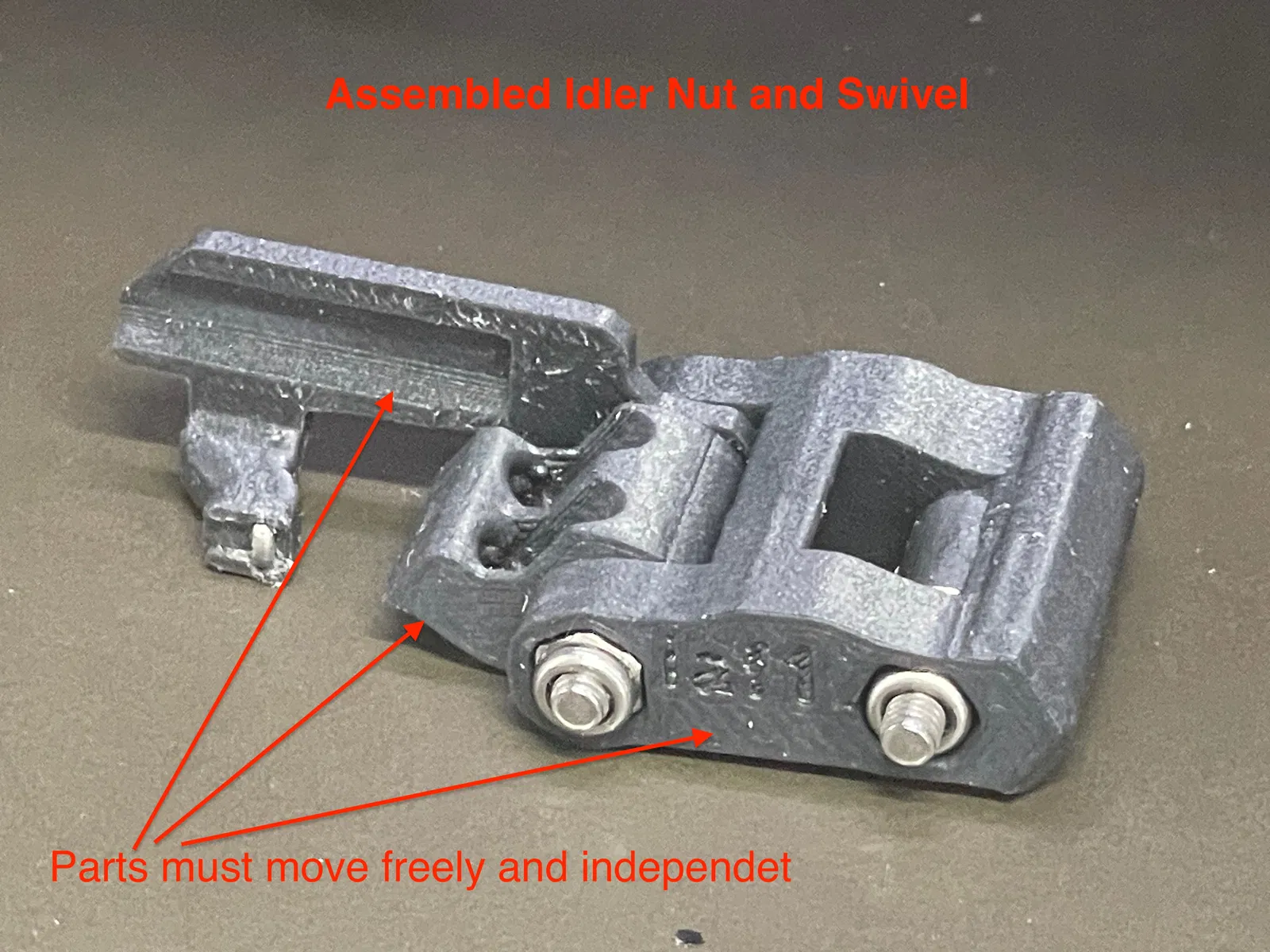

Phần idlernut đã được thêm một chiếc lò xo in 3D và thay đổi hình dáng. Điều này giúp idlernut hoạt động như một cần gạt riêng biệt khi idler lever chỉ di chuyển một khoảng nhỏ (như khi dùng nhựa dẻo flex).

Giai đoạn 1: Lực ép idler nhẹ (cho nhựa dẻo, nhựa nén được, sợi mảnh)

Ở giai đoạn này, idler nut di chuyển theo phương hướng tâm, lực ép chỉ là một phần nhỏ. Lúc này idler tự đóng vai trò như đòn bẩy và làm cong lò xo idler. Lưu ý quan trọng: Phải sử dụng phần Screwguide của model này! (kích thước bên ngoài nhỏ hơn)

Giai đoạn 2: Lực ép idler mạnh (cho nhựa cứng, chịu lực)

Nếu idler di chuyển nhiều hơn, idler nut chuyển hướng từ hướng tâm sang hướng trục lên các ốc vít, truyền toàn bộ lực ép của lò xo lên idler lever.

Xem cách thức hoạt động tại đây:

https://youtu.be/2LnWUfn5uek

Tính năng:

• IAF (Install and Forget - Lắp rồi quên đi): Sau khi lắp đặt ban đầu, máy in xử lý tốt từ nhựa cứng đến nhựa dẻo/dễ nén (đã test từ 1.1mm đến 1.9mm).
• Tính năng calibration cảm biến sợi nhựa dùng được với mọi loại vật liệu.
• Tách biệt cài đặt lực lò xo idler khỏi việc nhận diện cảm biến, giúp tăng lực ép để tránh lỗi đùn nhựa giữa chừng.

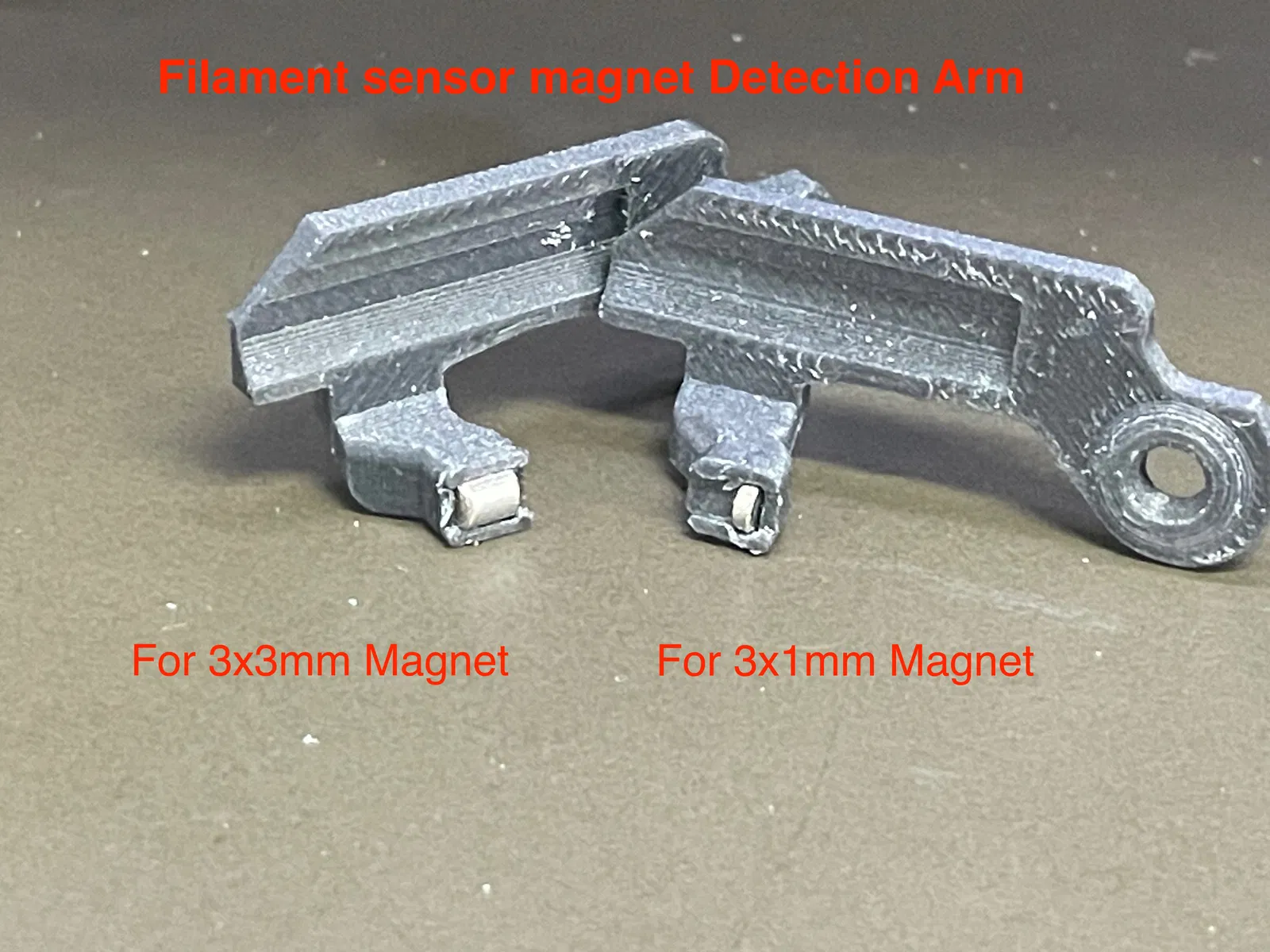

• Lắp đặt nam châm cảm biến dễ dàng và tháo ra không gây hư hại.
• Có tùy chọn cho loại 3x1mm và 3x3mm.

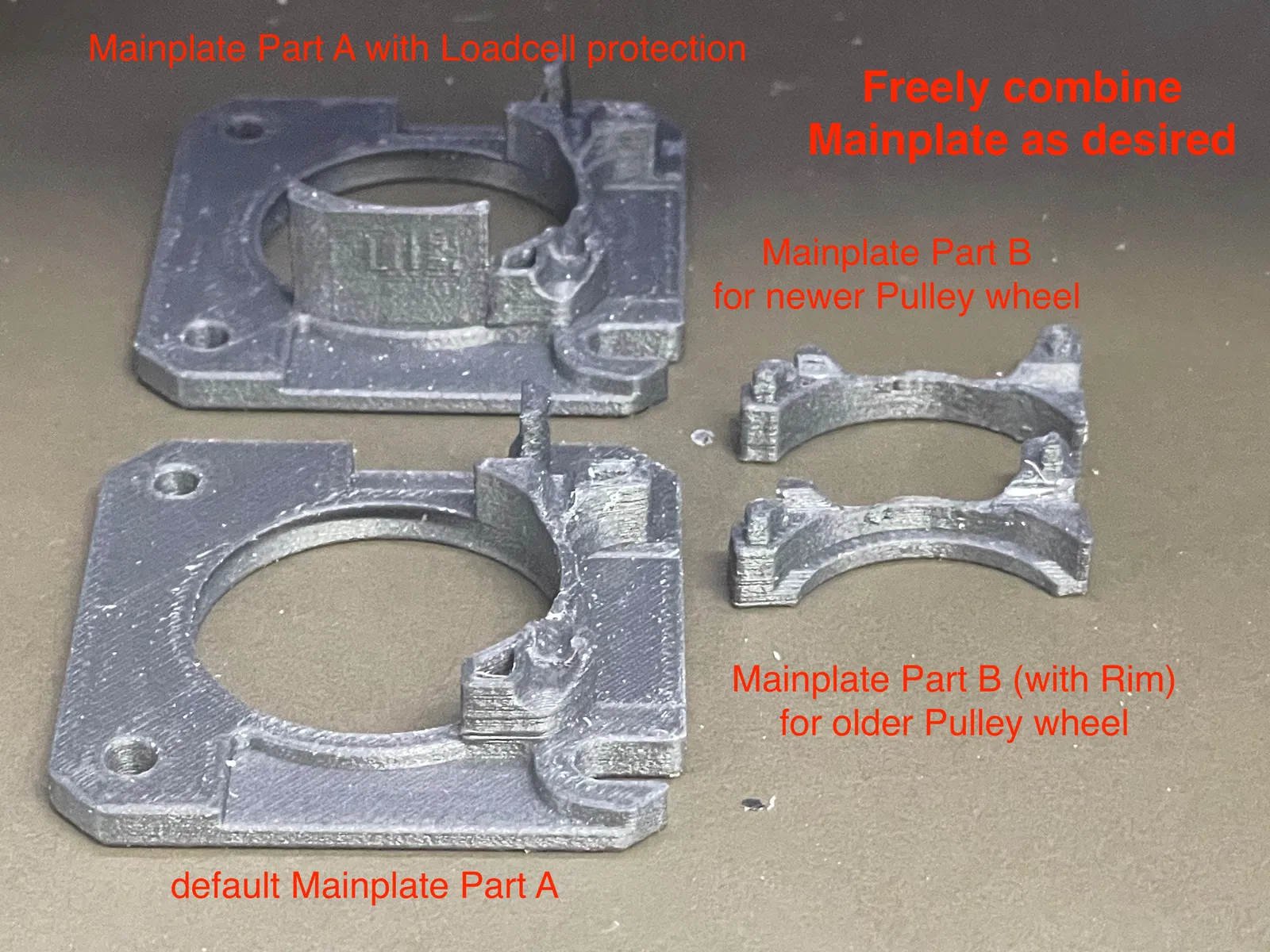

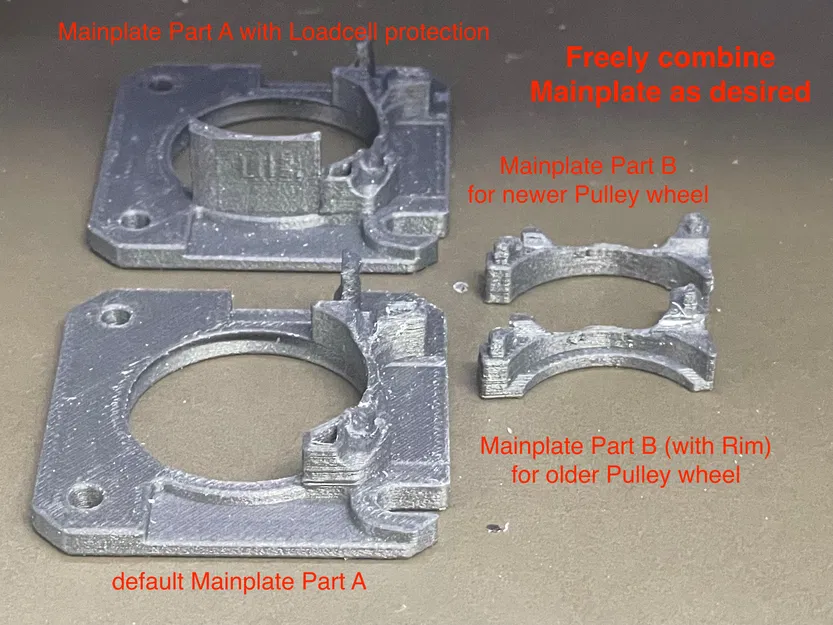

• Nhiều lựa chọn cho Mainplate.

Khắc phục lỗi thường gặp:

• Lỗi nhận diện sợi nhựa khi load vào đầu in, đặc biệt là nhựa dẻo hoặc sợi có đường kính nhỏ.
• Lỗi không nhận diện khi unload, do lực ép idler quá chặt.
• Ngừng đùn nhựa giữa chừng dù cảm biến vẫn nhận diện tốt (do lực ép idler quá thấp).
• Sợi nhựa bị mài mòn bởi bánh răng (do lực ép quá nhẹ).
• Không đùn nhựa khi nhiệt độ thấp, hoặc khi đổi từ nhựa nhiệt độ cao (như PC/PA) sang nhựa nhiệt độ thấp (như PLA/FLEX).

Hỗ trợ Auto Rewinder Spool:

• Nhờ khả năng thiết lập lực ép cao hơn, các bộ cuốn nhựa tự động hoạt động tốt hơn với Nextruder mà không bị mài mòn nhựa.
• Lưu ý: Hãy đảm bảo bộ ly hợp (clutch) trơn tru, loại bỏ các vết xước và tránh tình trạng dây bị giật đột ngột.

Idler này hoạt động an toàn kể cả khi load/unload liên tục các loại nhựa PC-CF, ASA-CF, PA-CF, ABS và TPU ở nhiệt độ chỉ 230°C. Nó cũng xử lý tốt nhựa vệ sinh đầu in (nozzle cleaning filament) vốn rất dẻo và có kích thước không đều.

Lắp đặt & Lưu ý: (Đang cập nhật)

Bạn có thể theo hướng dẫn của Prusa kèm các lưu ý bên dưới:

https://help.prusa3d.com/guide/9a-mk4-s-mk3-9-s-nextruder-mod_683106#684159

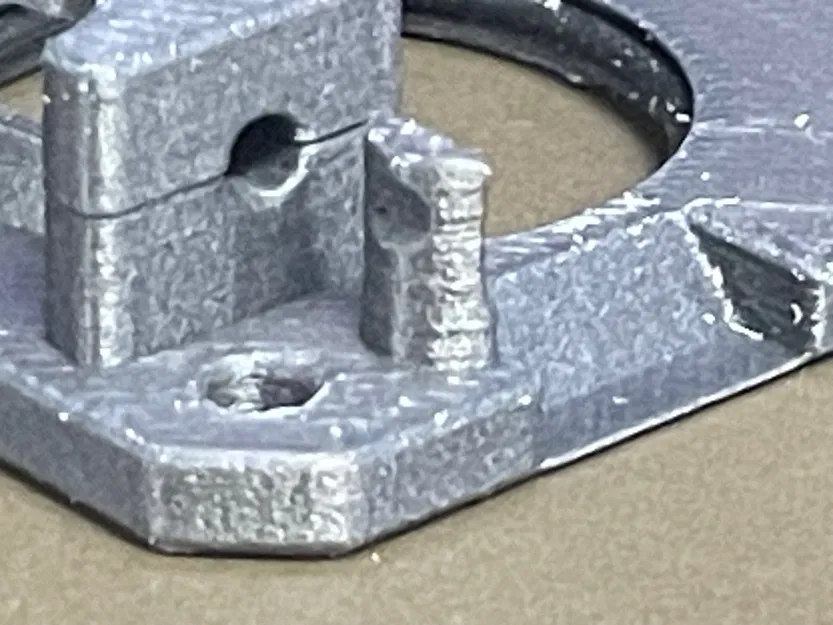

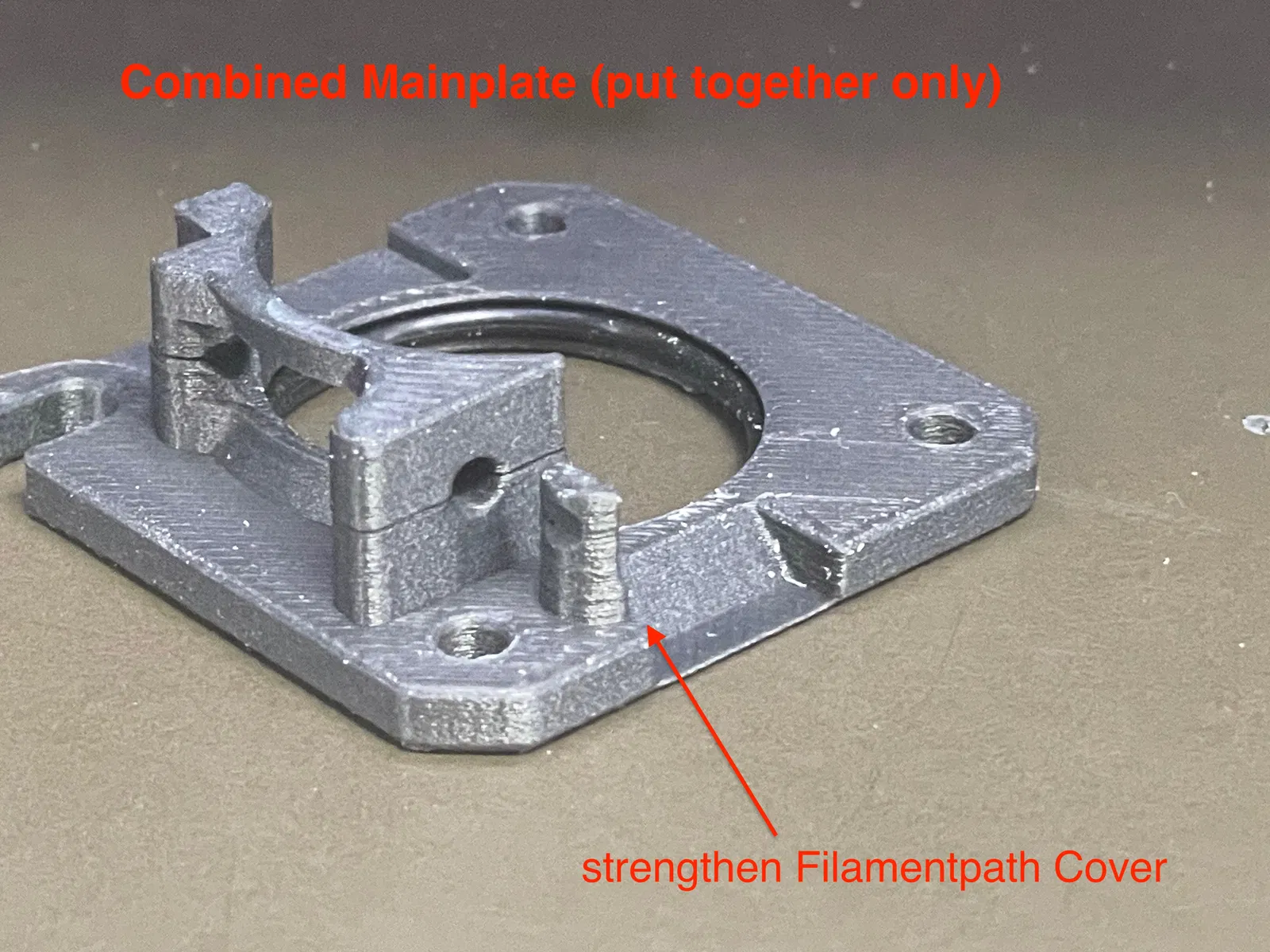

Khuyên dùng: Nên dùng keo dán sắt (CA-glue) cho phần Mainplate và khớp xoay để ổn định hơn.

CÀI ĐẶT VÀ CALIBRATION IDLER BAN ĐẦU:

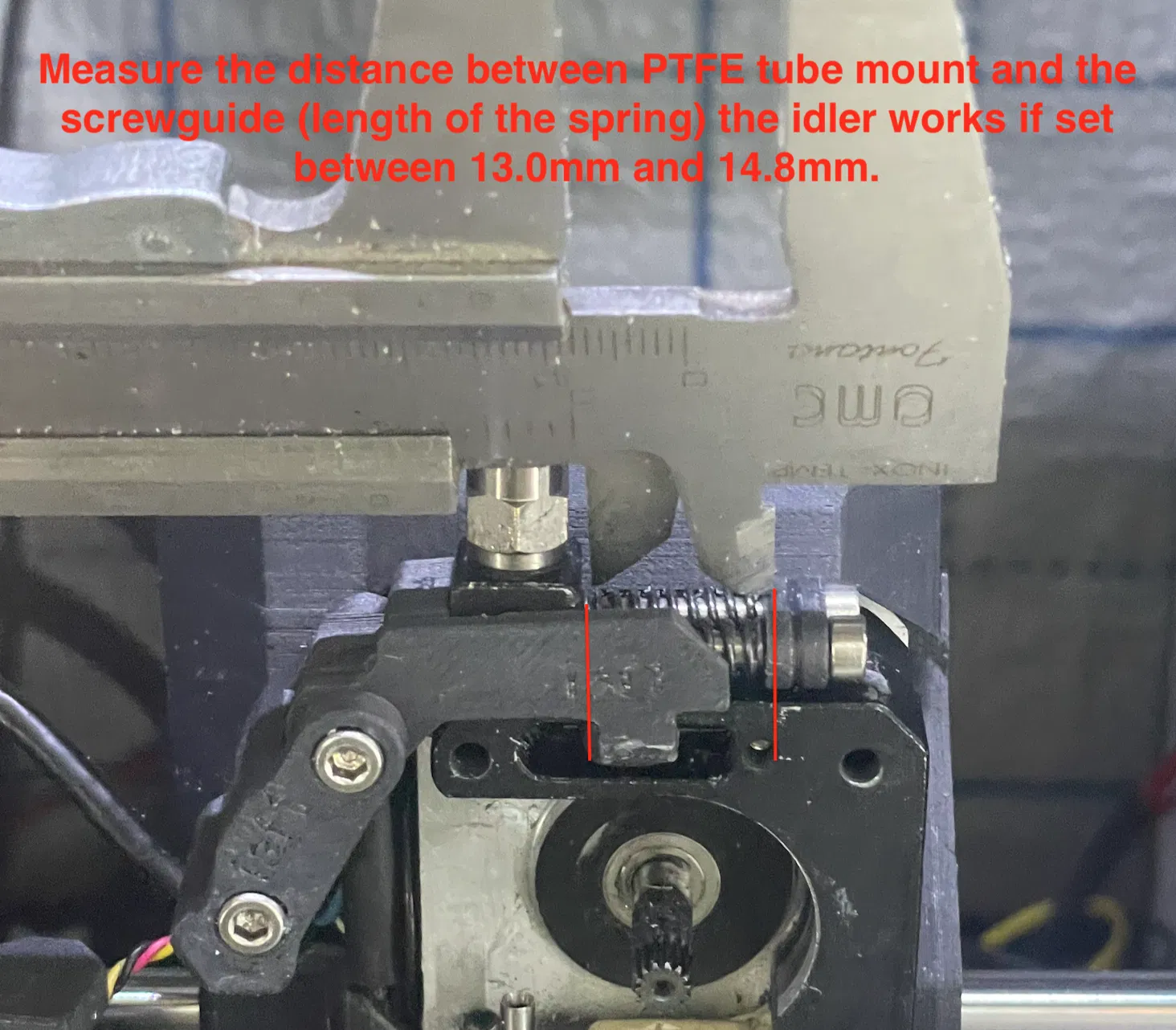

Đo khoảng cách giữa mount ống PTFE và screwguide (chiều dài lò xo). Khoảng cách tối ưu là từ 13.0mm đến 14.8mm nếu in bằng nhựa PC-CF (khuyên dùng). Nếu in vật liệu khác, giá trị có thể thay đổi.

MẸO lắp Idler Nut lần đầu:

• Dùng chút bôi trơn (PTFE/Silicone oil) khi vặn ốc vào idler nut.
• Chú ý giữ ốc thẳng góc khi vặn.
• Vặn luân phiên hai ốc sau mỗi vòng xoay.

Nên in Idler-nut-B bằng nhựa PC-CF. Bắt đầu với mức 14.0mm, sau đó chỉ cần chỉnh nhẹ 0.1mm nếu cần. Lần đầu calibration cảm biến, hãy dùng nhựa bình thường (PLA/PETG/ABS) để idler làm quen cơ chế trước.

Lỗi đã biết:

• Đầu in 0.25mm hoặc nhỏ hơn có thể gặp lỗi load nhựa, phiên bản 1.1 sắp tới (dự kiến giữa tháng 5) sẽ hỗ trợ từ 0.25mm đến 0.8mm.

Nguồn gốc & Động lực:

Sau khi quá mệt mỏi với việc kẹt nhựa khi load/unload, tôi đã thiết kế lại Idler và mainplate cho Nextruder với MMU. Mục tiêu là tạo ra một bản mod hiệu quả mà không cần linh kiện đặc biệt, chỉ dùng đồ zin của máy để mọi người dễ dàng tiếp cận.

Lời ngỏ từ tác giả:
