Nắp sau tùy chỉnh cho bo mạch CPU XL với quạt

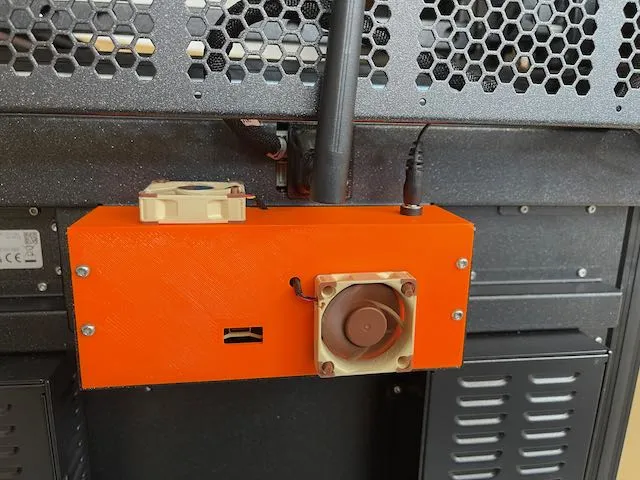

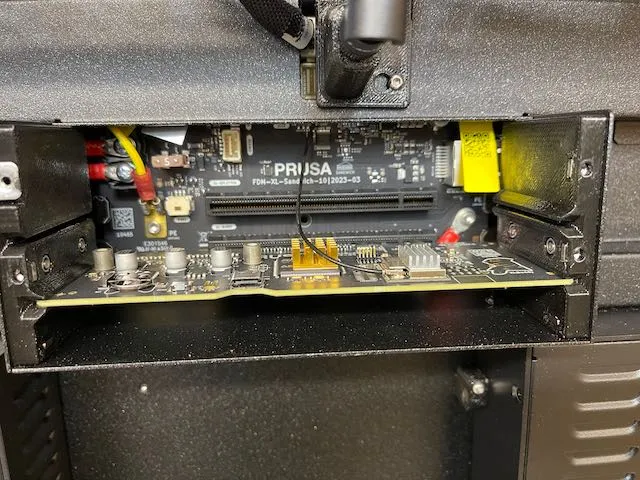

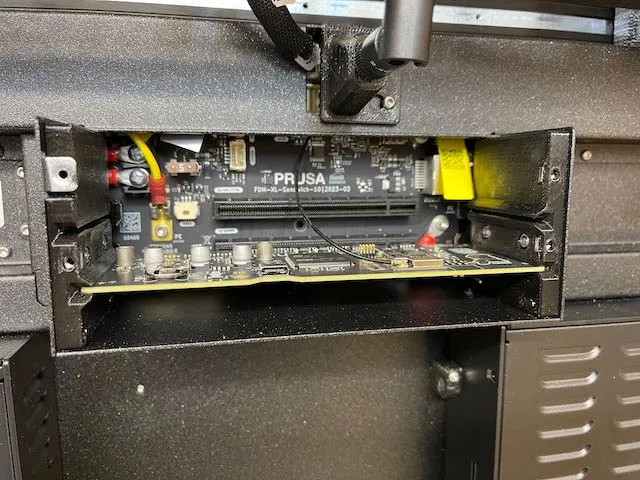

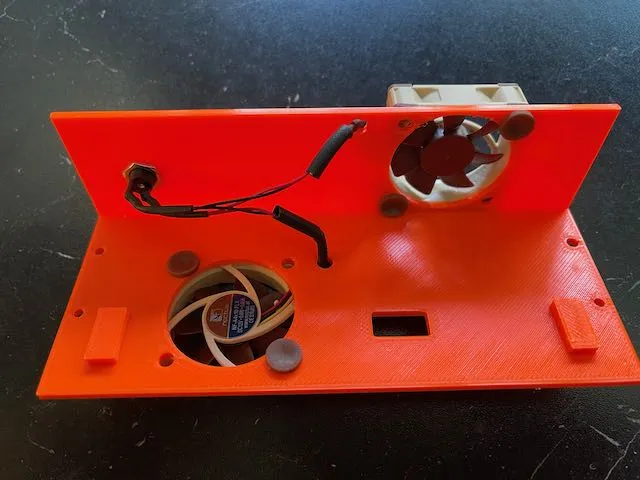

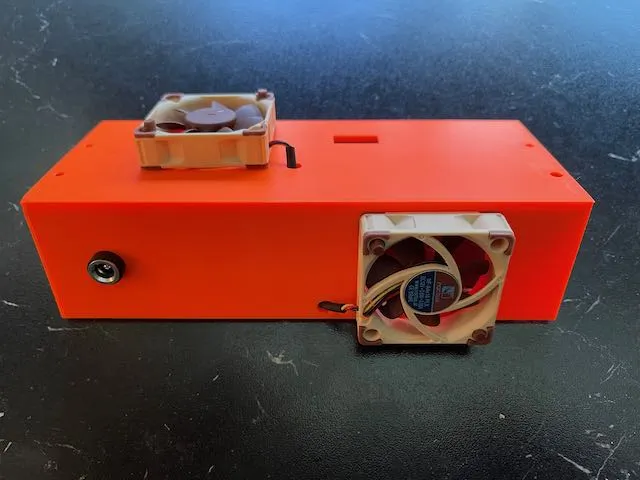

Đây là một bìa mà tôi đã làm cho máy in XL của mình nằm trong gara. Tôi sống ở Phoenix, Arizona nên mùa hè khá nóng. Tôi đã thành công với MK3+ của mình khi chạy vào mùa hè nếu tôi có một cái quạt thổi vào bo mạch CPU. Bìa XL tiêu chuẩn, khác với MK3+, không có khe để cho phép lưu thông không khí. Bìa này có hai quạt, một quạt hút và một quạt thải, vì vậy nó vẫn giữ cho vỏ bọc được che phủ nhưng với hai quạt, bạn có lưu thông không khí khá đầy đủ. Tôi đã tự dán một bộ tản nhiệt tự dính trên cả CPU và các thành phần WiFi trên bo mạch chính. Những cái này có sẵn từ Amazon. Các lỗ trên bìa đã được thiết kế xung quanh quạt Nocula NF-A4x10 FLX 40x10mm. Đây là quạt 12vdc và rất đáng tin cậy và yên tĩnh. Có một lỗ để hỗ trợ một phích cắm 12Vdc tiêu chuẩn và có các lỗ trên bìa để các dây nguồn từ các quạt có thể được nối và cấp nguồn cùng nhau từ phích cắm. Tôi đang sử dụng một bộ nguồn đơn giản, 12Vdc@500ma với một đầu nối cái phù hợp với đầu nối đực của tôi. Bạn cần nối cả hai quạt lại với nhau nên có liên quan đến việc hàn. Tôi đã thiết kế điều này sao cho quạt ở phía sau và thổi không khí vào cần được gắn với nhãn nhìn thấy được hướng vào bên trong vỏ bọc. Quạt ở trên là quạt thải và nhãn in cần phải nhìn thấy và hướng ra ngoài vỏ bọc. Tôi đã thiết kế điều này trong FreeCAD. Tôi đã bao gồm các tệp FreeCAD cũng như tệp STL cuối cùng của tôi, tệp eSlicer và gcode cho một dự án XL. Tôi đã in cái của mình bằng PETG.
