Bộ Kit Card Máy Bay 3 Tầng Cánh Fokker DR1 Thế Chiến I Có Thể Bay

Tui cực kỳ hào hứng khi thực hiện dự án này và dự định sẽ làm thêm nhiều mẫu máy bay bay được như vậy nữa, nhưng chưa biết nên làm mẫu nào tiếp theo. Một chiếc máy bay Thế chiến I khác như Sopwith Camel? Hay thứ gì đó độc lạ như chiếc F-104 Starfighter có cánh quạt đẩy? Hoặc ý tưởng nào khác hoàn toàn? Hãy giúp tui bằng cách để lại bình luận về mẫu máy bay mini mà mọi người muốn thấy nhé!

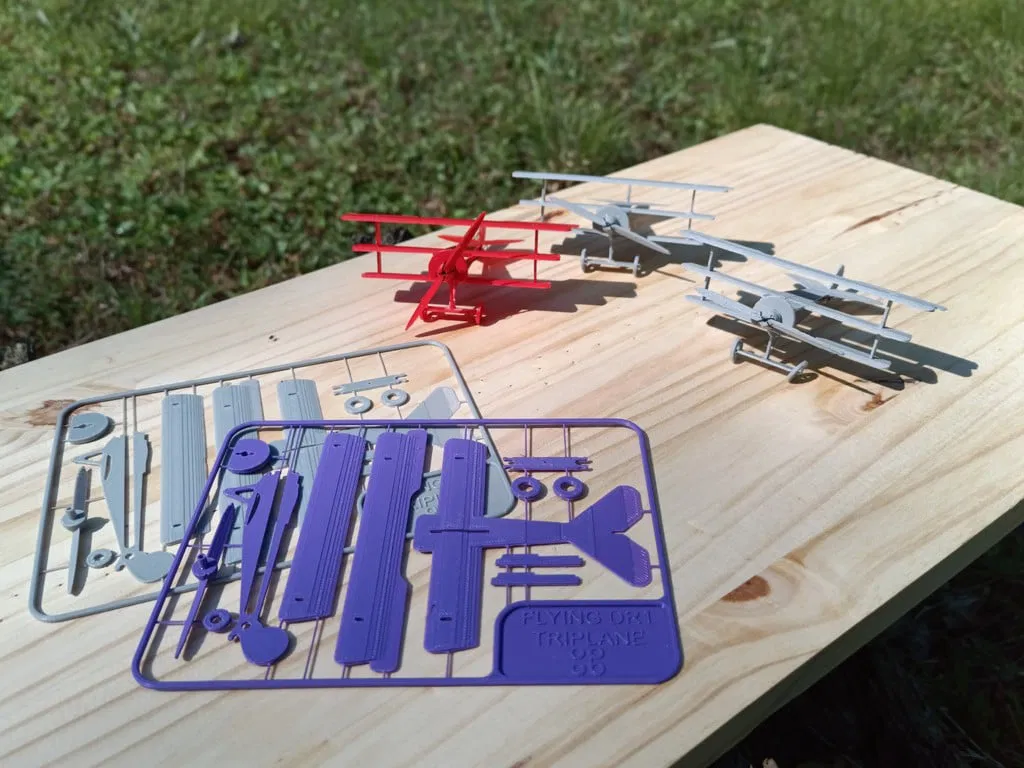

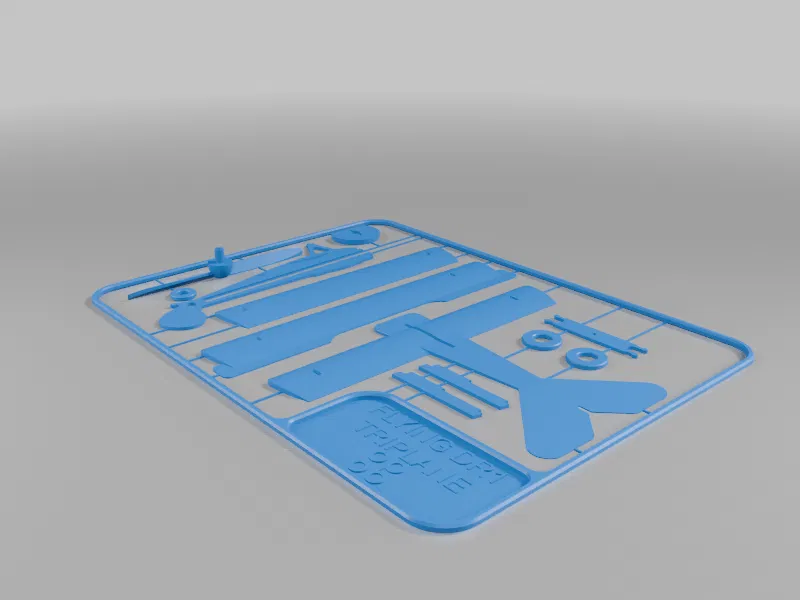

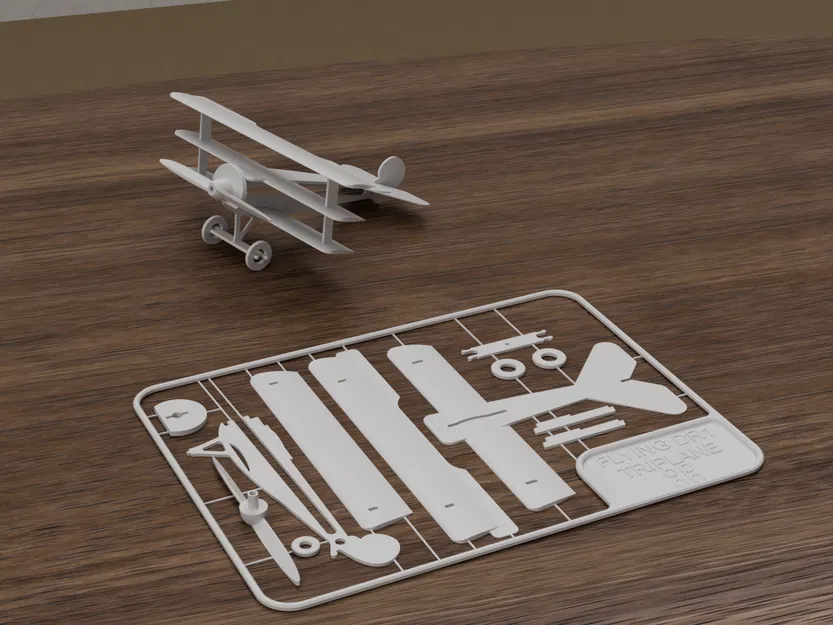

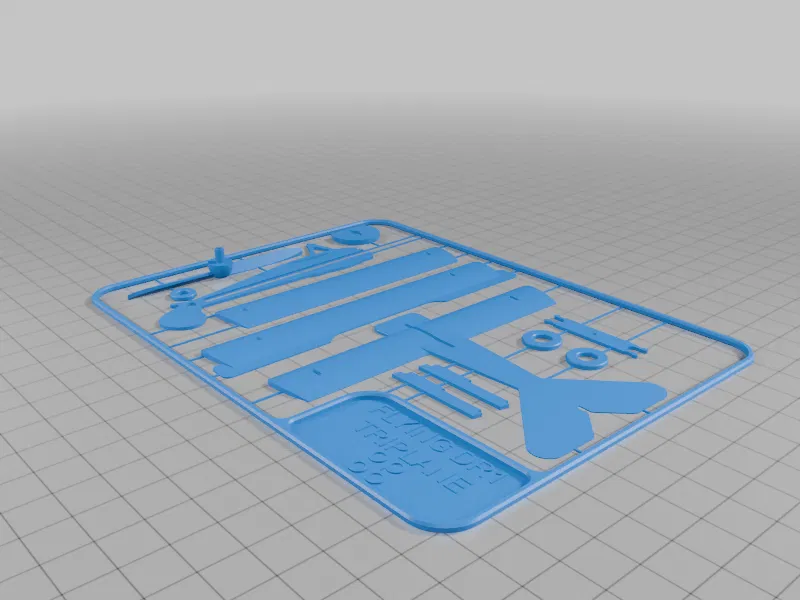

Đây là mô hình kit card có thể bay được dựa trên chiếc tiêm kích 3 tầng cánh Fokker DR1 trong Thế chiến thứ nhất.

Tui thiết kế mô hình này cho thử thách Fiverr X Thingiverse Flat Pack Fun, và thực sự đây là một dự án đầy thử thách nhưng cũng rất thú vị! Tui nhận thấy nhiều mô hình kit card in 3D hiện nay chỉ để trưng bày chứ không bay được, điều này làm tui nhớ lại cảm giác tuổi thơ với những chiếc máy bay Guillows Starfire giá chỉ 79 xu. Tui quyết định tạo ra một mô hình có thể bay thật sự. Hơn nữa, tui còn làm cho chiếc Fokker nhỏ bé này dùng dây thun để tự bay!

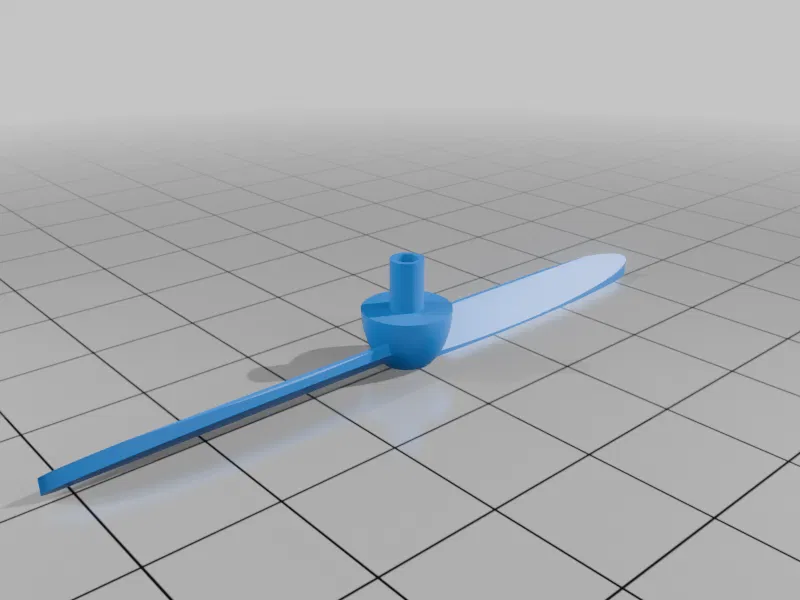

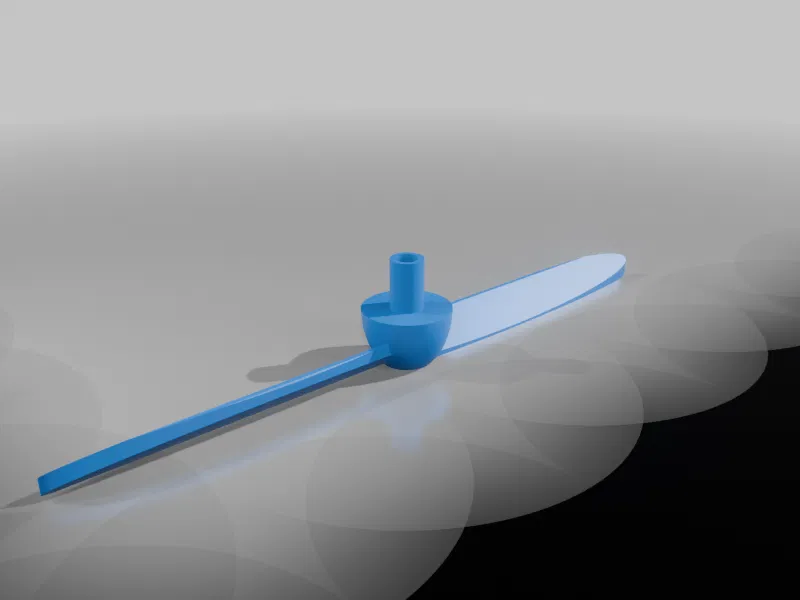

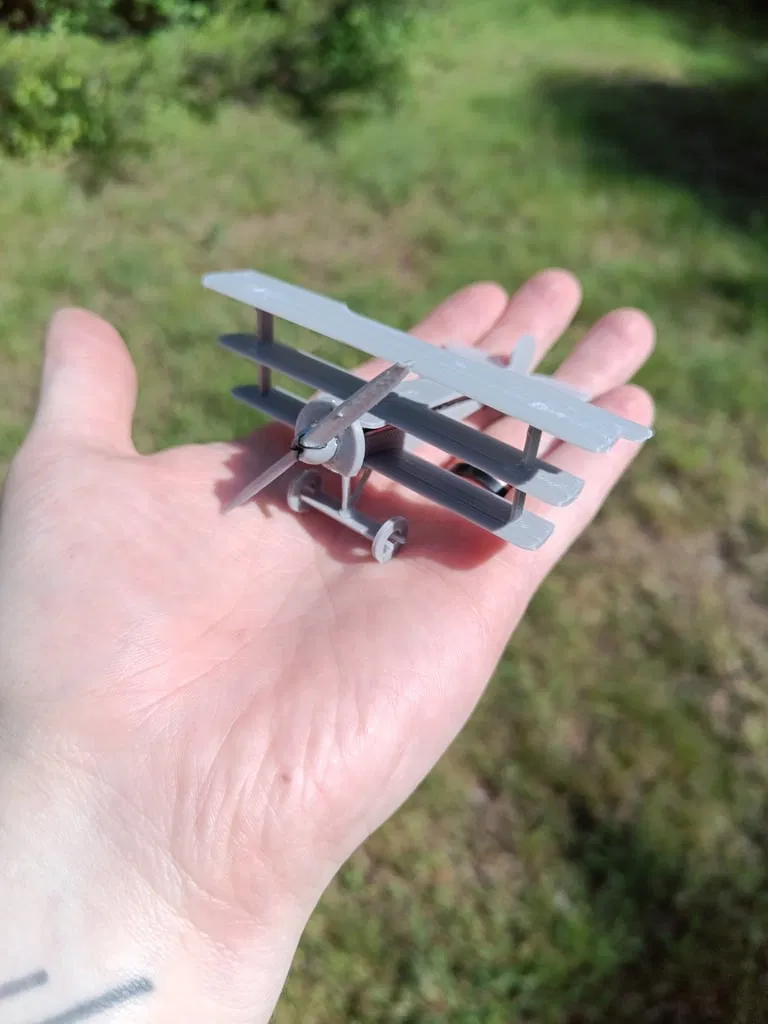

Sải cánh trên cùng rộng 110mm (hơn 4 inch một chút). Bạn chỉ cần tách các chi tiết ra, làm sạch bề mặt, dùng một chút keo dán sắt, một đoạn dây thun trang sức 0.5mm và một ít dầu bôi trơn là “Nam tước đỏ” này đã sẵn sàng cất cánh! Hãy cẩn thận khi tách mô hình khỏi bàn in để giữ nguyên các chi tiết nhỏ và phần mỏng. Ngoài ra, cánh quạt được thiết kế hơi dài để bạn có thể cắt tỉa nhằm thay đổi đặc tính bay—tui đã đính kèm tệp riêng cho cánh quạt dự phòng nếu bạn lỡ tay cắt quá nhiều.

Độ dày lớp in 0.2mm là tốt nhất cho các phần mảnh. Hãy giảm tốc độ in nhé! Máy in tốc độ cao hiện đại có thể làm tròn các góc và gây khó khăn khi lắp ráp. Ưu tiên các loại nhựa nhẹ nếu bạn muốn mô hình bay được—ABS/ASA, HIPS, PP đều có độ bền và tỷ trọng gần 1g/cm3. Để đạt hiệu suất tốt nhất, PLA nhẹ (foaming/lightweight PLA) là lựa chọn lý tưởng, dù hơi đắt nếu bạn chưa có sẵn cuộn nhựa này.

Mô hình này đang ở dạng thử nghiệm do vấn đề với dây thun. Hiện tại, máy bay chỉ bay được 2-3 giây và dây thun tui đang dùng sẽ hỏng sau 1-2 lần bay. Tui đang thử nghiệm nhiều lựa chọn khác để tìm ra loại tốt nhất, với mục tiêu đạt thời gian bay ít nhất 10 giây. Tuy nhiên, đây vẫn là một mô hình rất thú vị để lắp ráp!

Đây là loại dây thun tui đang dùng nhưng không khuyến khích: https://amzn.to/3FvQp1R Mô hình này sẽ bay tốt hơn nhiều với nhựa Light-Weight PLA của Polymaker, một chiếc máy bay tui lắp bằng nhựa này chỉ nặng dưới 7g!: https://us.polylite-lw-pla?variant=39574342828089&aff=1186&utm_source=affiliately&utm_campaign=aff

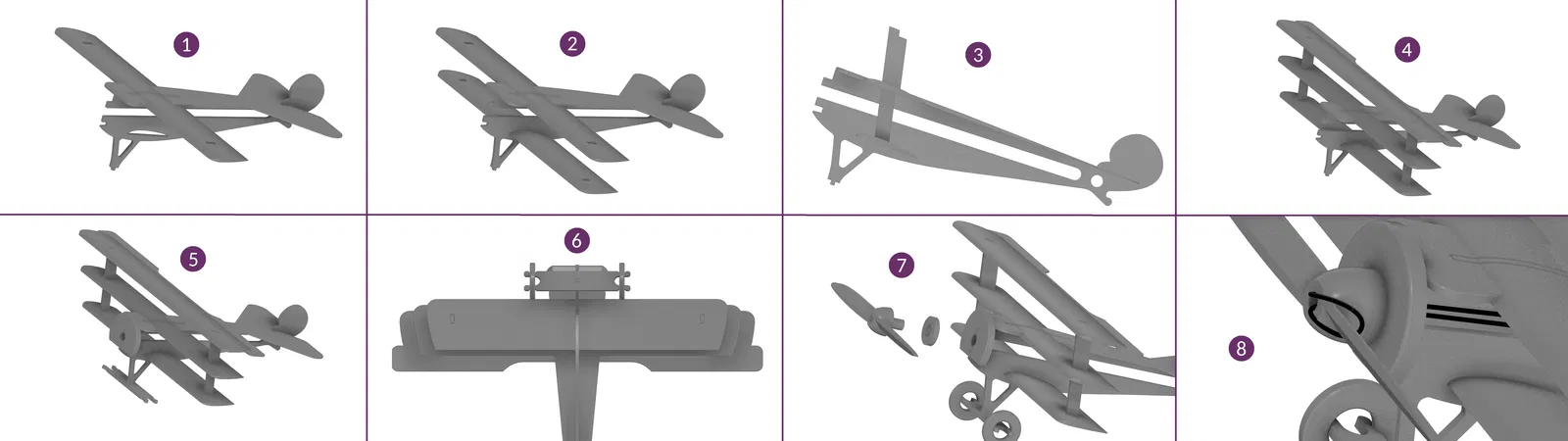

Các bước thực hiện theo hình ảnh đi kèm: Trước tiên, tháo rời các mảnh, làm sạch bằng dao rọc giấy nếu cần, và ướm thử các bộ phận để xem chỗ nào cần gọt/giũa/chà nhám.

1. Dán thân máy bay và cánh giữa bằng một ít keo.
2. Lắp cánh dưới vào.
3. Chèn các thanh đà (spar) từ trên xuống—Lưu ý: phần dày hơn nằm trên cánh chính, với chốt trên hướng về phía trước. Chấm keo nhỏ nơi thanh đà tiếp giáp với cánh.
4. Gắn cánh trên vào, tương tự với các điểm chấm keo nhỏ.
5. Dán càng bánh xe và vỏ động cơ vào thân máy bay—Lưu ý: hướng mặt tiếp xúc bàn in của vỏ động cơ ra phía trước để cánh quạt quay mượt hơn. Nếu khó giữ các mấu thân máy bay thẳng hàng, bạn có thể chèn một con ốc M3 để định vị.
6. Sau khi keo khô, nhẹ nhàng ấn hai bánh xe vào càng.
7. Chèn cánh quạt vào trục, lắp cả hai vào lỗ trên vỏ động cơ—Lưu ý: đảm bảo mặt tiếp xúc của trục và vỏ động cơ khớp nhau. Nên thêm một giọt silicone hoặc chất bôi trơn ổn định. Có thể thêm long đền M3 để giảm ma sát.
8. Quấn đoạn dây thun ~0.5mm quanh cánh quạt, luồn qua thân máy bay, buộc cố định ở lỗ phía sau thân và cắt bỏ phần thừa.

Mô hình này thuộc phạm vi công cộng (public domain)—bạn cứ tự do làm, tặng, bán hoặc sửa đổi tùy ý. Mọi mẫu kit card máy bay tui thiết kế sau này cũng sẽ thuộc phạm vi công cộng. Tui có sử dụng các liên kết tiếp thị, nếu bạn mua hàng qua đó, tui có thể nhận được một khoản hoa hồng nhỏ mà không mất thêm chi phí nào. Điều này giúp tui duy trì các dự án miễn phí. Cảm ơn sự ủng hộ của mọi người!

Nếu bạn thích mô hình này hoặc dự định kinh doanh, có thể ủng hộ tui một chút để tui có thêm kinh phí thực hiện nhiều dự án miễn phí hơn: www.paypal.me/OptimalObjects

Tui biết mô hình vẫn còn nhiều điểm cần cải thiện—tui đang làm profile cánh quạt in 3D tốt hơn, khung kit card hoàn thiện hơn và bộ phận hạ cánh chức năng hơn. Tui sẽ cập nhật mô hình này khi học hỏi được nhiều hơn trong quá trình thiết kế.

Bao gồm các tệp .3MF, .STL, .STEP và tệp Fusion.

Nếu bạn thích mẫu này, hãy theo dõi tui nhé. Tui dự định làm nhiều mẫu tương tự và hiện đang phát triển drone trinh sát điều khiển từ xa in 3D với cảm biến mô-đun mang tên Eider. Mong là sẽ sớm ra mắt!
