Giá đỡ cuộn nhựa dạng con lăn cho Voron 2.4 - Chuẩn OEM

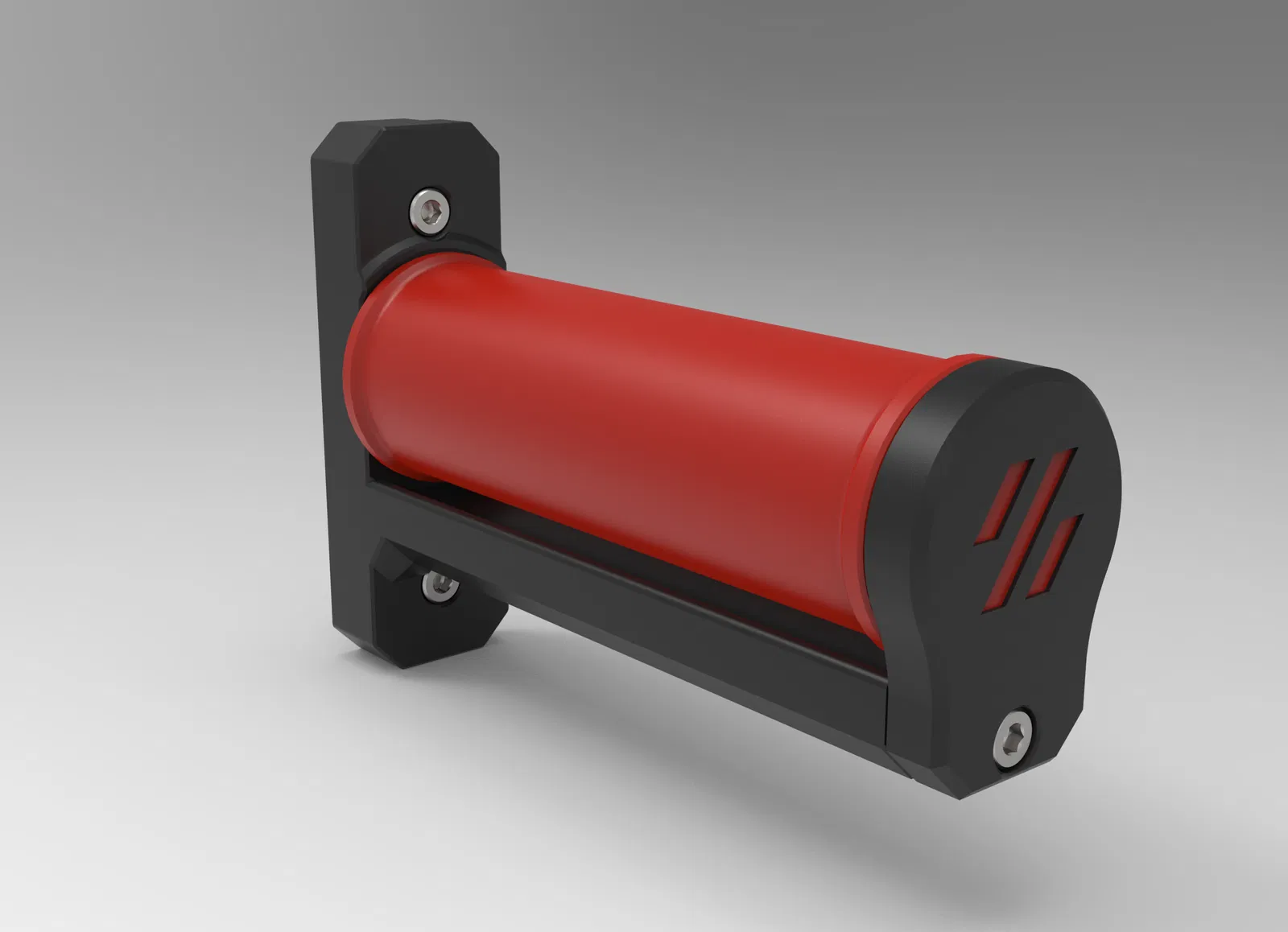

Đây là giá đỡ cuộn nhựa dạng con lăn dùng vòng bi, giúp thay thế giá đỡ mặc định của Voron 2.4/Trident ở cùng vị trí. Phụ kiện này phù hợp với các cuộn nhựa kích thước tiêu chuẩn, độ rộng tối đa 75mm và đường kính lõi từ 40mm trở lên.

Phần con lăn và thân giá đỡ đều được tích hợp sẵn hỗ trợ (support) in sẵn, bạn chỉ cần bẻ bỏ sau khi in xong. Những chỗ support này có thể hơi cứng, cứ mạnh dạn dùng kìm để gỡ nhé, không sợ hỏng đâu, lỡ có gãy thì in lại cái mới là được mà.

Bạn sẽ cần thêm một ốc cấy nhiệt (heat set insert) chuẩn Voron m3 cho ốc vít nắp cuộn nhựa.

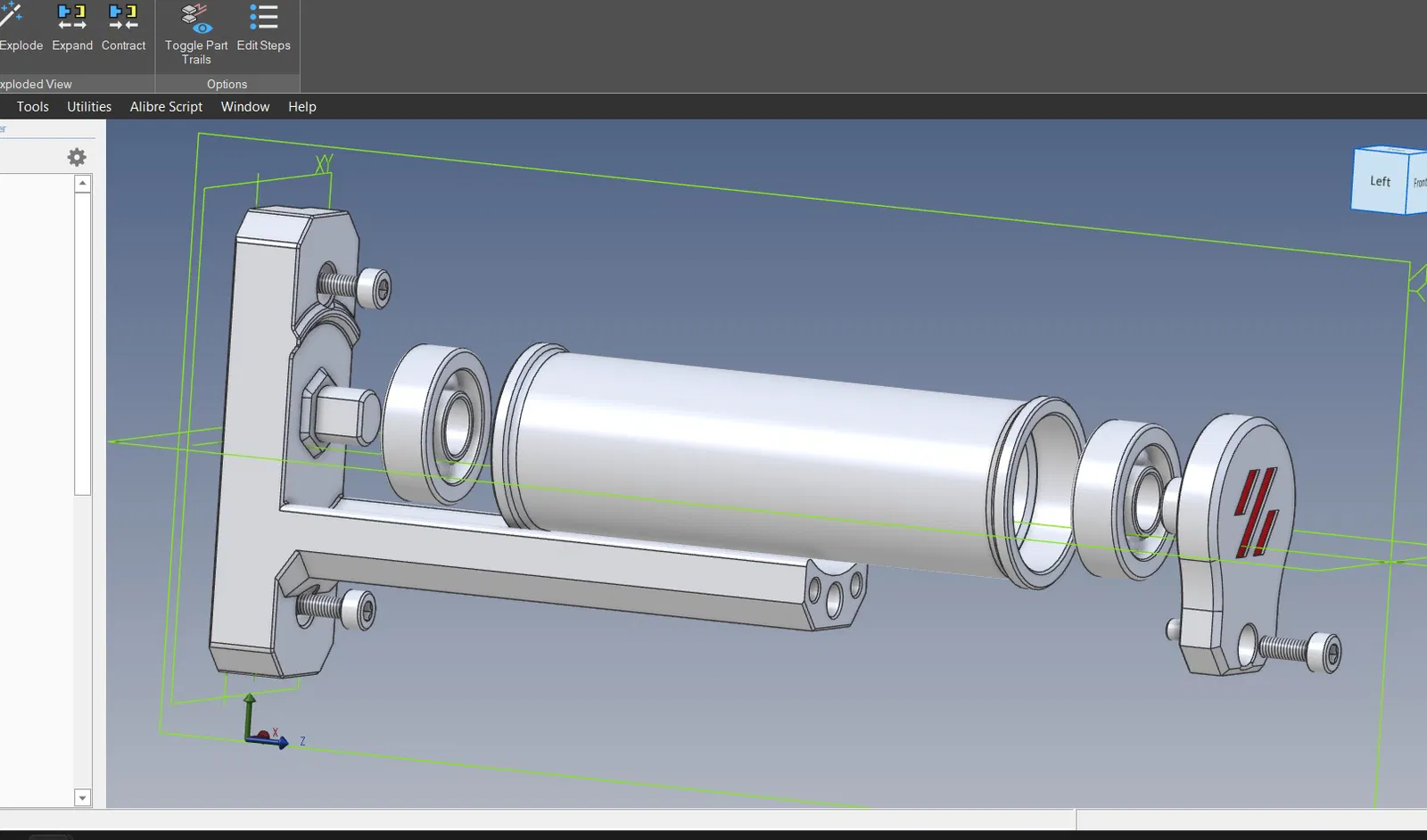

Khi lắp vòng bi 608 vào con lăn, có lẽ bạn sẽ cần dùng búa cao su gõ nhẹ để ép nó vào. Đây là kiểu lắp ép (press fit). Phần vòng trong của bạc đạn sẽ trượt vào trục của thân và nắp chặn khá dễ dàng.

Lưu ý: Thiết kế này được lắp áp sát vào thanh nhôm 2020 ở phía sau và có khe hở để đi tấm mica. Nó được thiết kế dựa trên giả định bạn làm đúng hướng dẫn của Voron, tức là dùng băng keo xốp 1mm cho tấm mica phía sau.

Nếu bạn làm khác hướng dẫn và dùng loại băng keo 3mm cho tấm mica, thì đừng trách sao lắp không vừa nha. Mình không thể nào lường trước hết mọi thay đổi hay tùy biến của mỗi người được.

Phụ kiện cần chuẩn bị:

• 2 ốc m3x12 SHCS
• 2 đai ốc T-nut m3
• 1 ốc cấy nhiệt m3
• 1 ốc m3x8mm SHCS
• 2 vòng bi 6082rs hoặc 608zz
