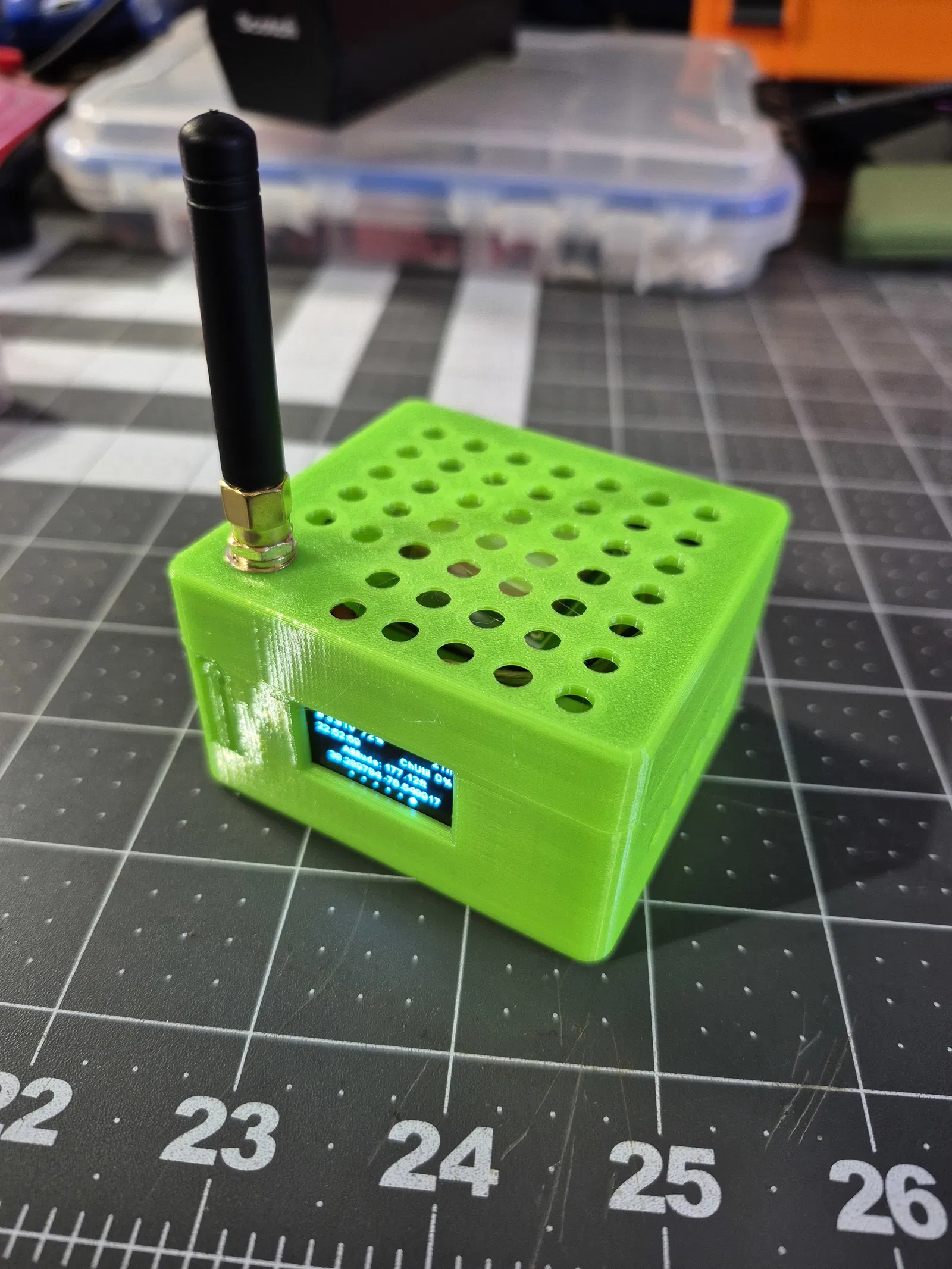

Case bảo vệ cho Heltec V3, pin 3000mAh và module GPS cho Meshtastic
Thiết kế case tối ưu cho Heltec V3, tích hợp vừa vặn pin 3000mAh và module GPS. Bản remix này loại bỏ hoàn toàn việc dùng keo, hỗ trợ lắp đặt chắc chắn, dễ dàng cho cộng đồng Meshtastic.
Mô tả

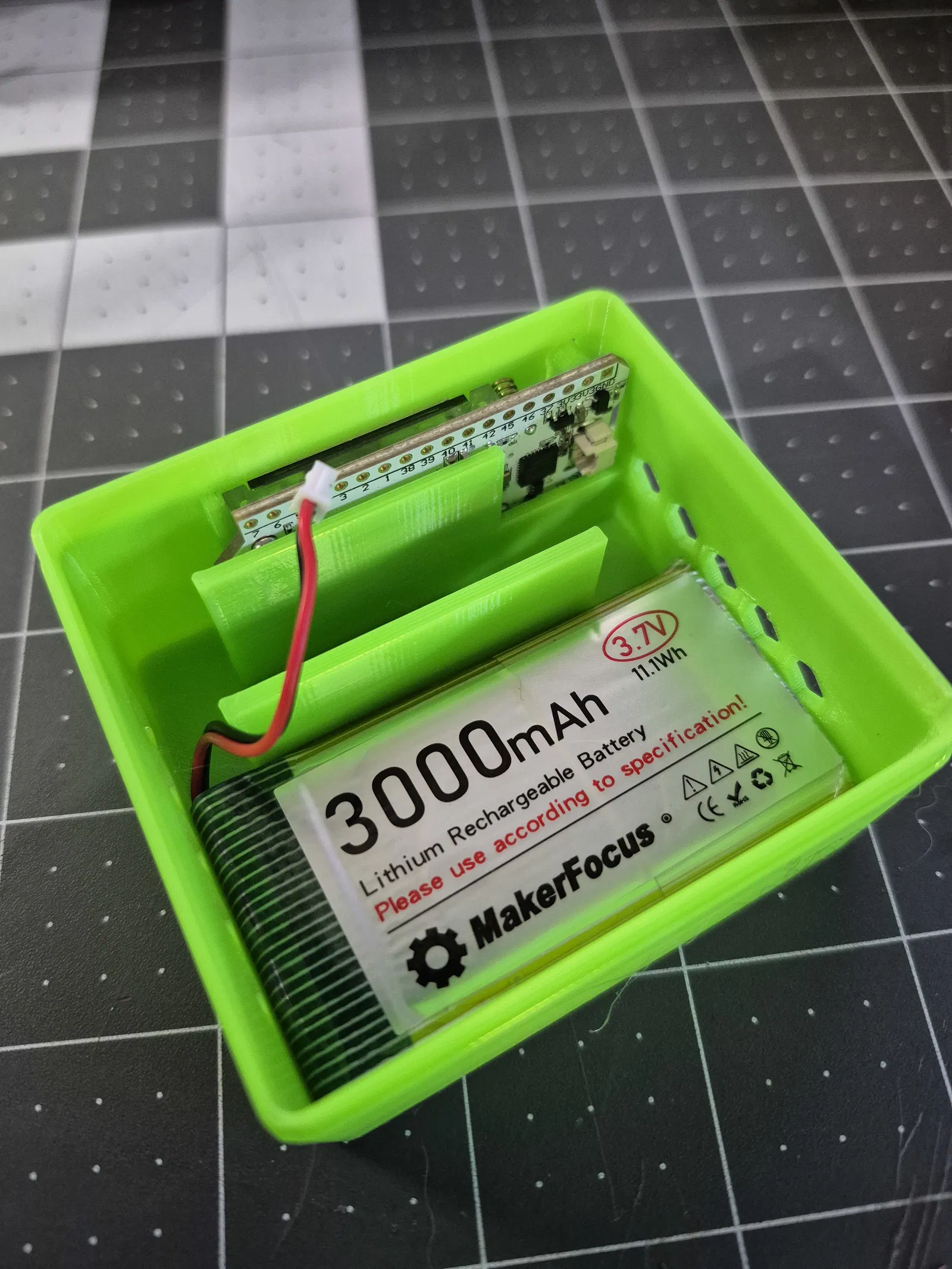

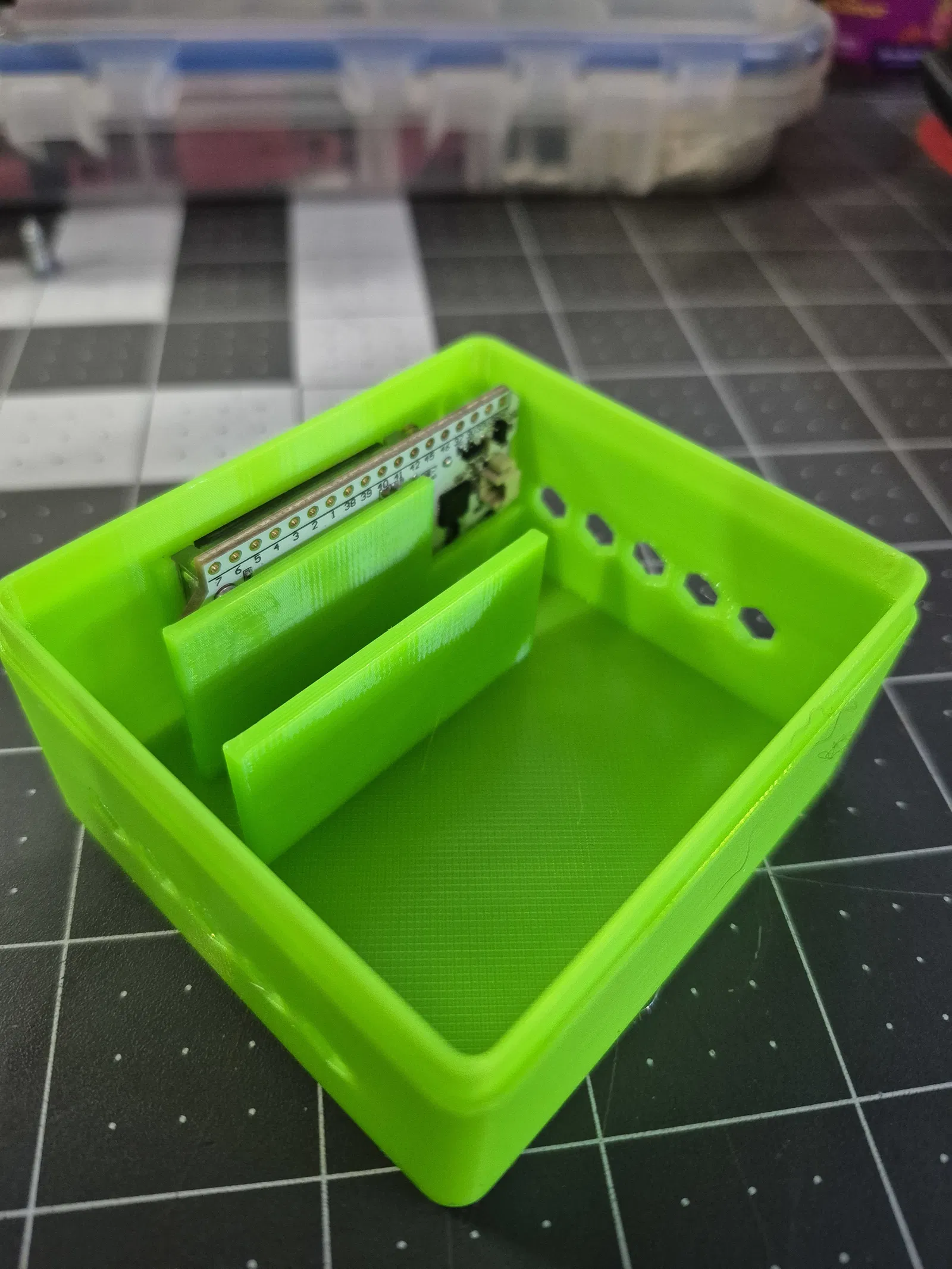

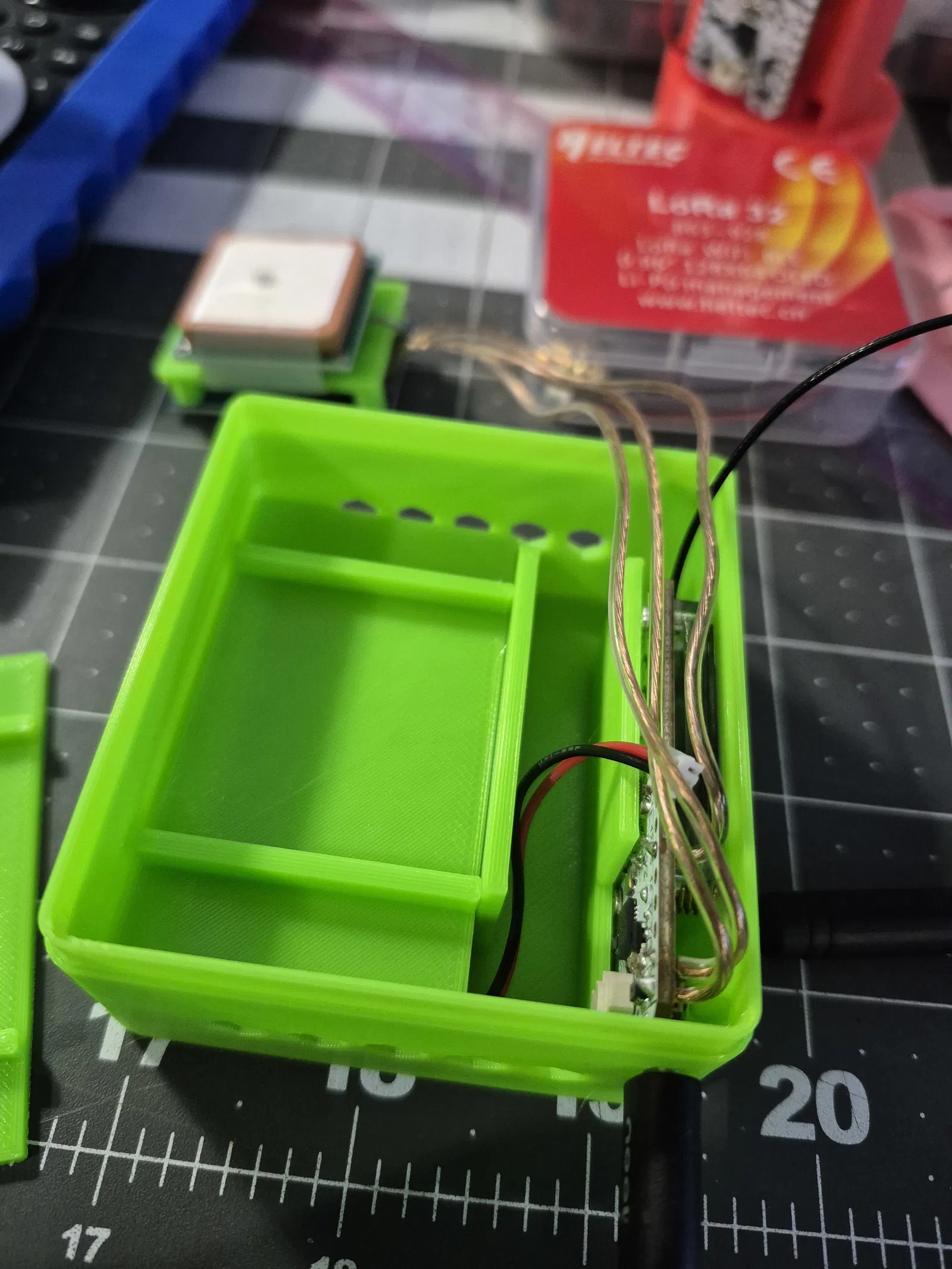

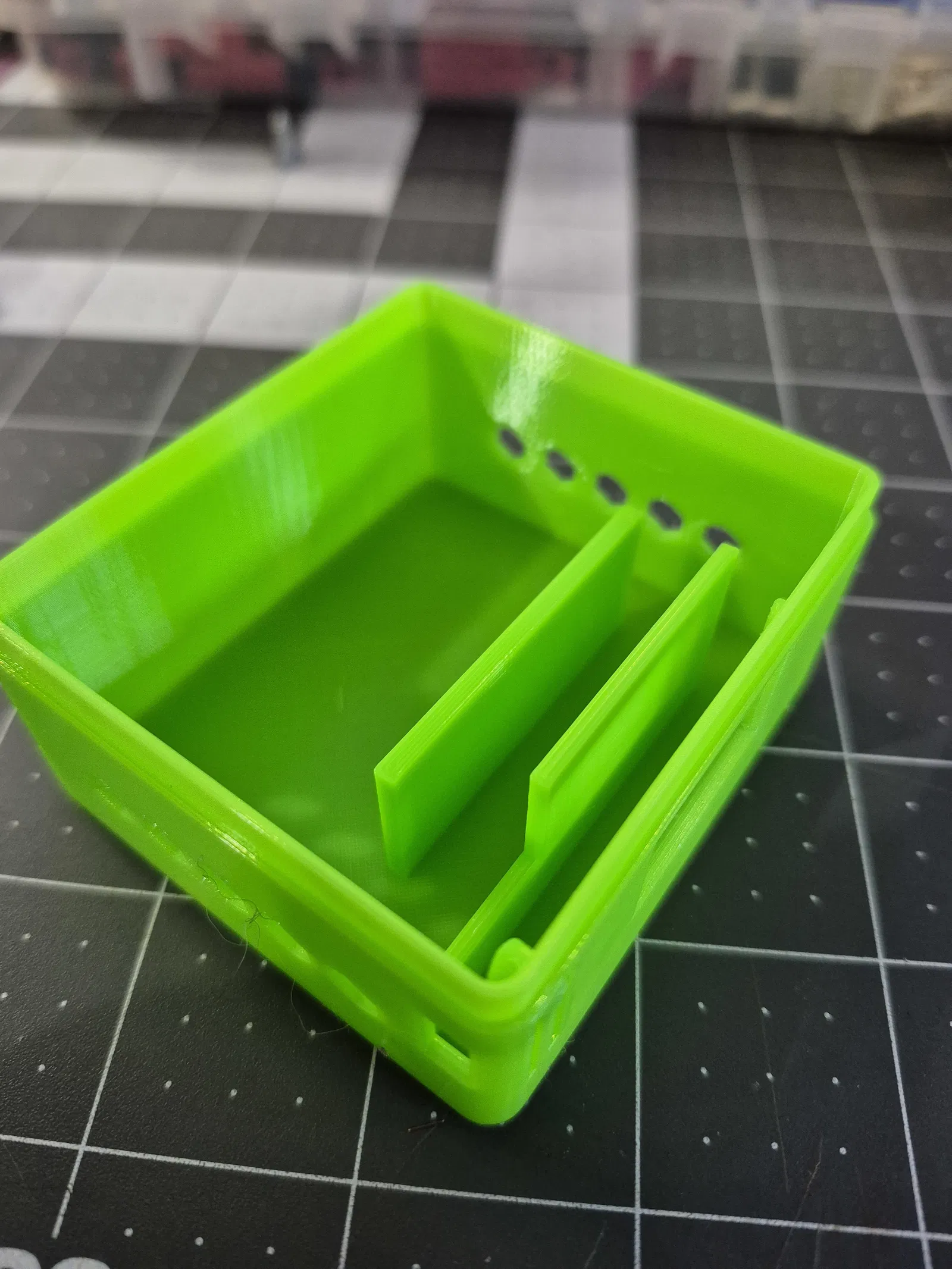

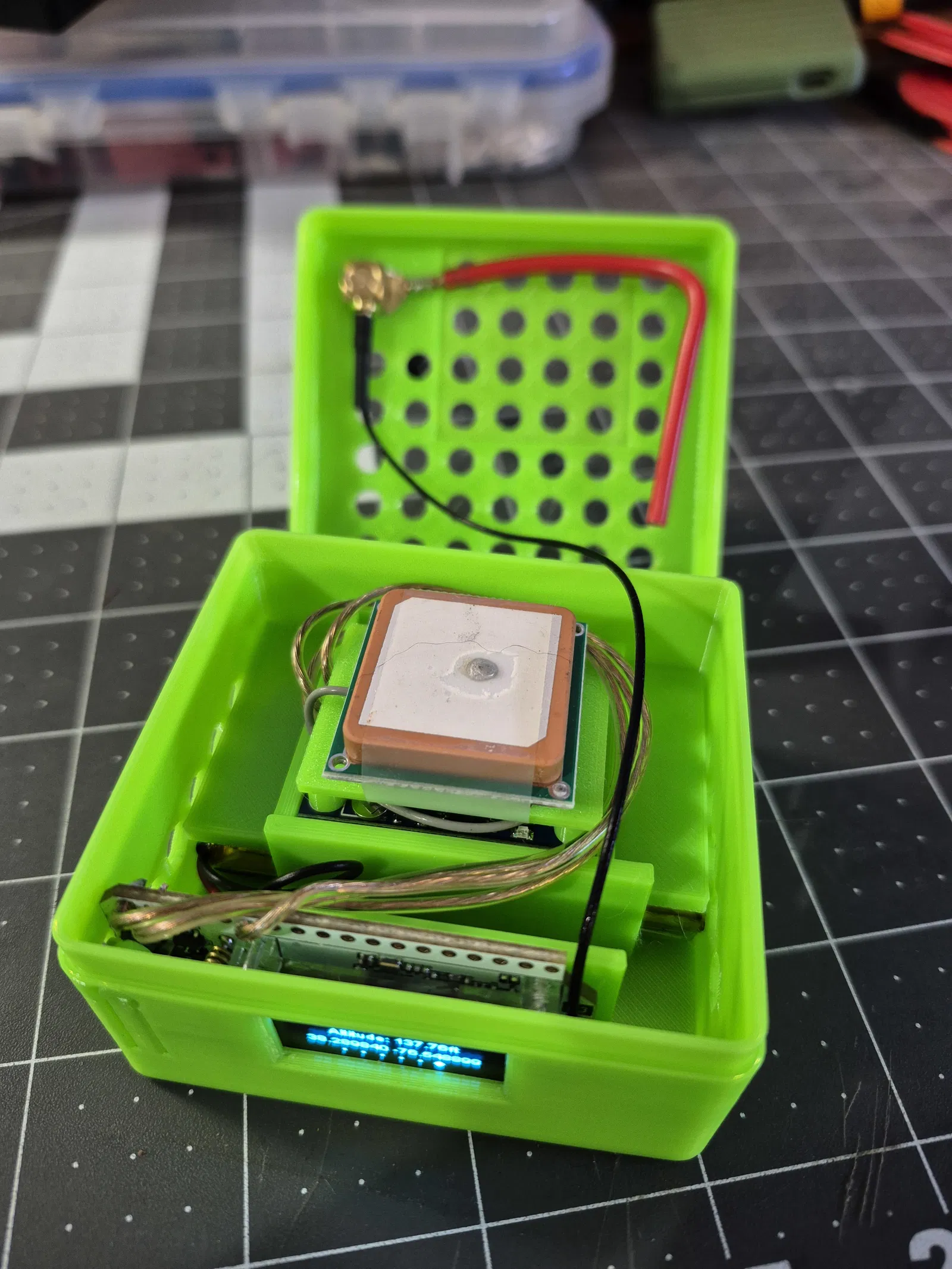

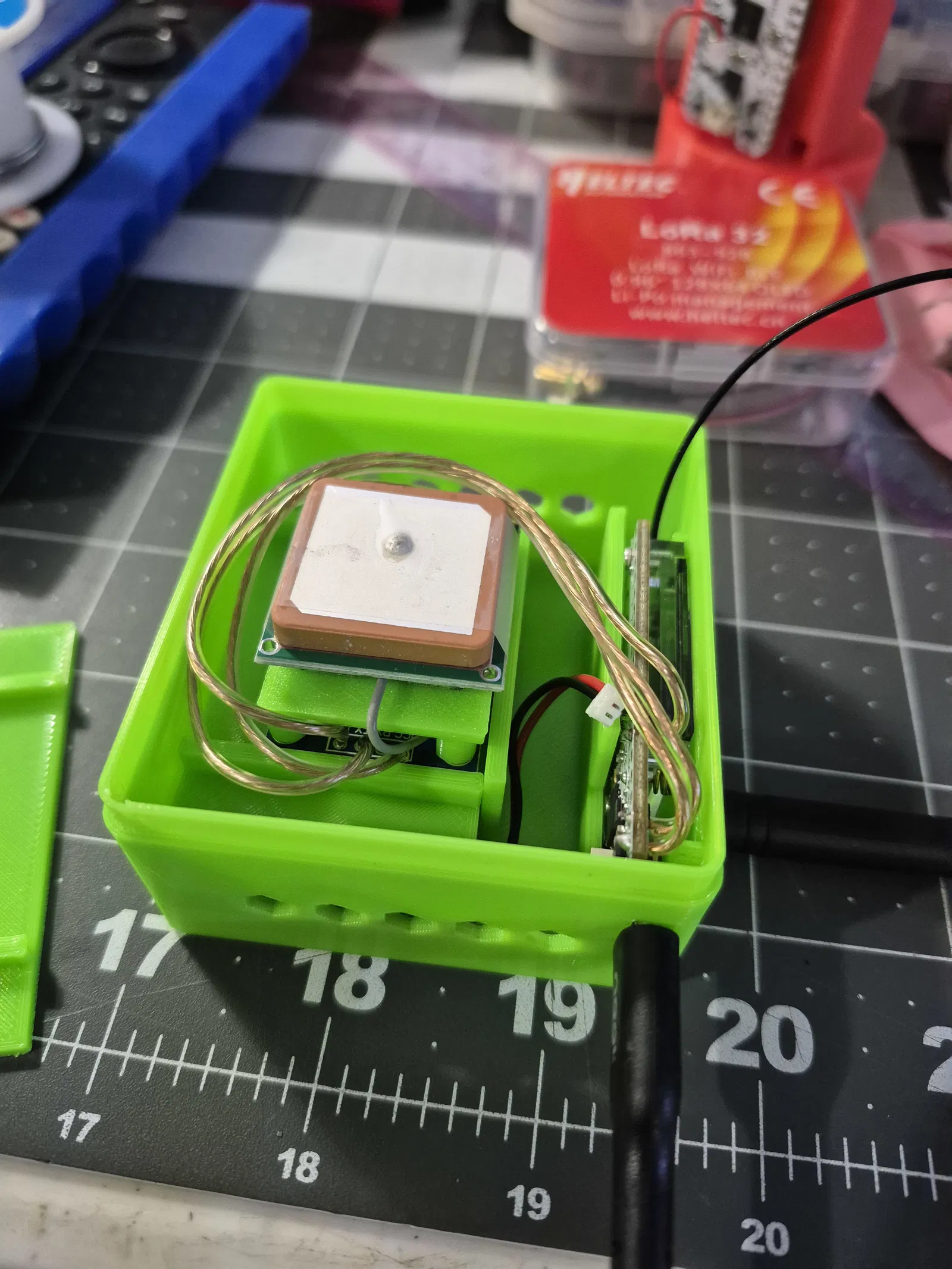

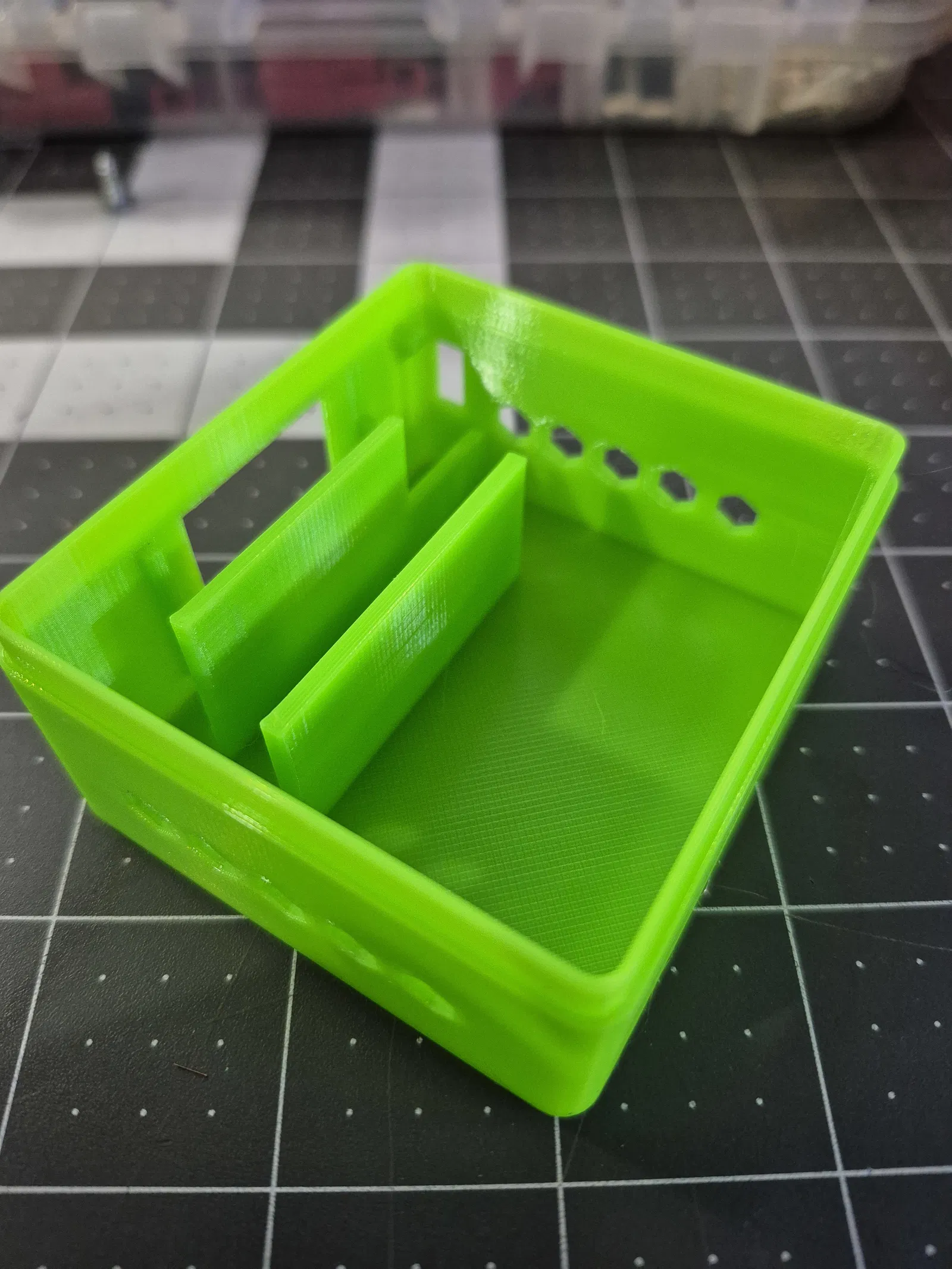

Đây là bản remix giúp bạn không cần dùng keo để cố định board Heltec V3 bên trong case nữa. Phiên bản này được thiết kế để giữ chặt pin 3000mAh, đồng thời điều chỉnh lại miếng đệm (spacer) cho pin và GPS để giữ module GPS chắc chắn hơn và lấp đầy khoảng trống bên trong. Module GPS được sử dụng là loại GY-NEO6MV2 NEO-6M. Cách đấu nối: Nối chân TX của GPS vào chân 45, VCC vào chân 3.3V, và Ground vào chân Ground (không cần nối cáp RX của GPS). Trên ứng dụng Meshtastic, tại mục “Position”, bạn hãy cài đặt GPS RX Pin là 45 (Lưu ý: chân GPS TX từ module GPS sẽ nối vào chân GPS RX trên Heltec V3). Tôi đang hoàn thiện phiên bản mới với phần nắp khóa chắc chắn hơn, mọi người chờ nhé!
