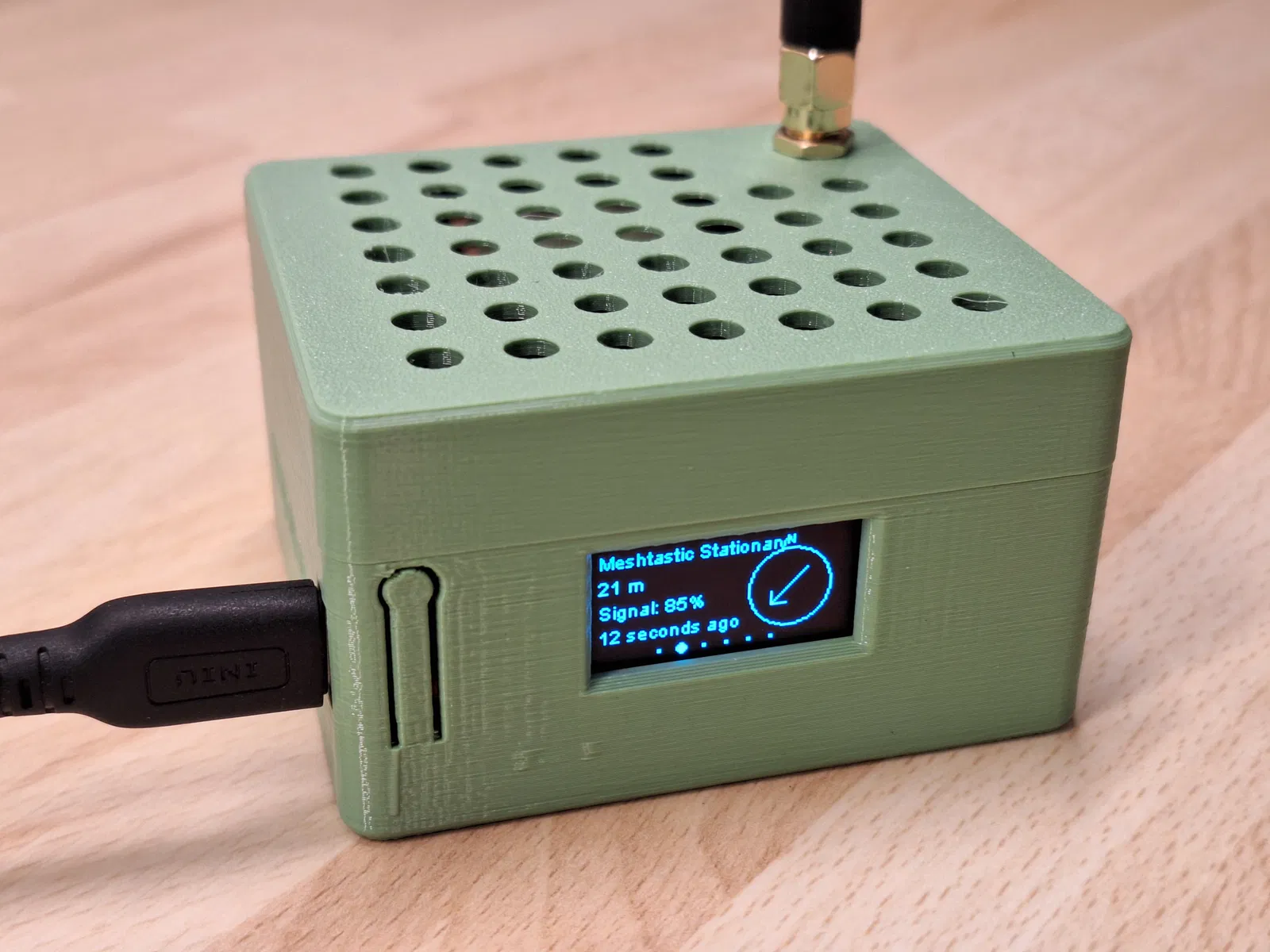

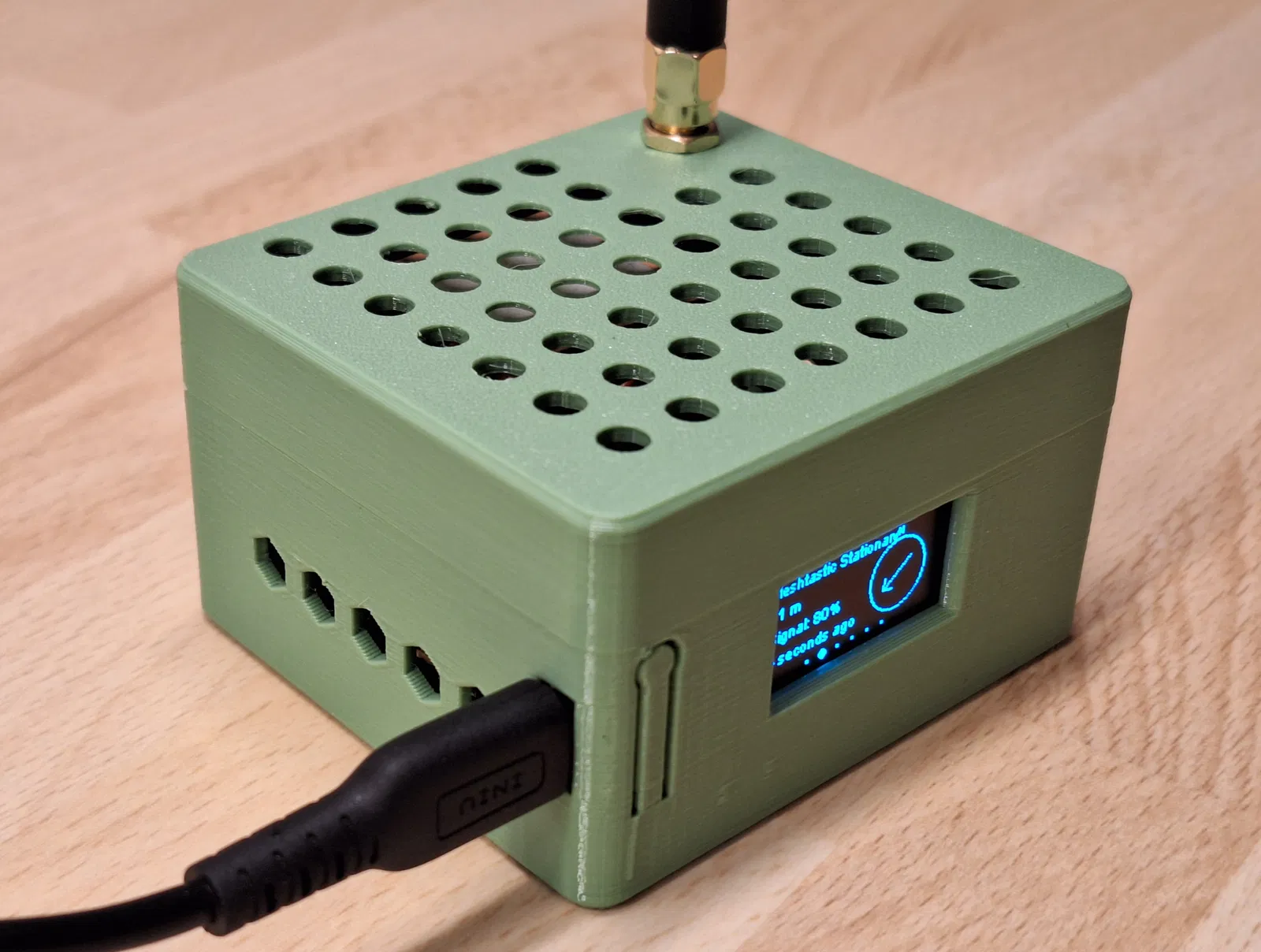

Vỏ hộp Meshtastic Heltec V3 có không gian cho GPS và pin

Mục đích sử dụng

Meshtastic là một dự án cộng đồng mã nguồn mở với mục tiêu xây dựng mạng lưới mesh phi tập trung, hoạt động ngoại tuyến (off-grid) trên các thiết bị tiết kiệm năng lượng với giá thành hợp lý. https://meshtastic.org/

Thiết kế này cung cấp vỏ hộp (housing) dạng lắp ghép cho một trong những bo mạch được hỗ trợ là Heltec V3. Loại bo mạch này rất phổ biến, giá thành tương đối rẻ và đã tích hợp sẵn phần cứng quản lý pin. Tuy không đi kèm module GPS, nhưng việc gắn thêm một bộ thu GPS giá rẻ vào rất dễ dàng.

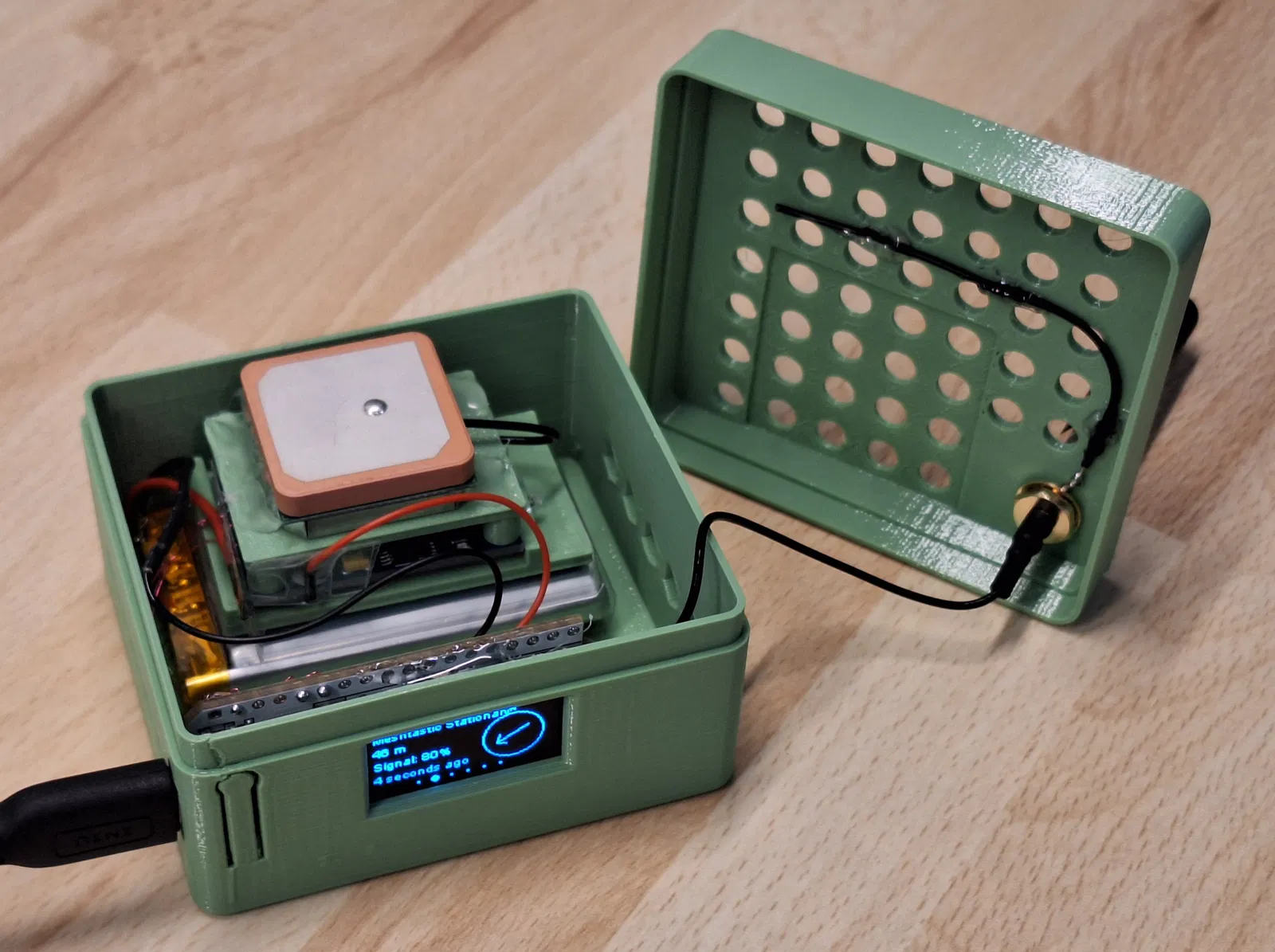

Vỏ hộp này có đủ không gian để chứa bo mạch Heltec V3, một viên pin LiIon 2000mAh và bộ GPS với ăng-ten gốm.

Cải thiện đáng kể hiệu suất ăng-ten

Tôi đã đo thử chất lượng của loại ăng-ten ngắn (stub antenna) đi kèm với bo mạch Heltec V3 của mình. Không có gì ngạc nhiên khi ăng-ten đạt tần số cộng hưởng trong dải quy định (860-920MHz) nhưng chỉ khi được tiếp đất (grounding) đúng cách. Vỏ nhựa dĩ nhiên không thể cung cấp khả năng tiếp đất như vậy, dẫn đến việc phần đất của ăng-ten bị trôi nổi và làm lệch tần số đáng kể. Để đạt được sự phối hợp ăng-ten tốt nhất, tôi thực sự khuyên bạn nên sử dụng loại ăng-ten stub đã được tinh chỉnh như trong hình chụp mặt trong của vỏ trên. Ăng-ten này đã được tinh chỉnh bằng máy phân tích NanoVNA và cho khả năng khử nhiễu phần đất của ăng-ten khá tốt. Hãy cố gắng làm theo độ dài trong ảnh của tôi sát nhất có thể, vì chênh lệch vài milimet cũng sẽ tạo ra sự khác biệt.

In ấn

Các chi tiết này rất dễ in theo hướng đã đăng tải. Bạn có thể sử dụng thiết lập mặc định trong PrusaSlicer (2 lớp vỏ - perimeters, 15% độ phủ - infill). Tôi khuyến khích dùng nhựa PETG, nhưng tôi nghĩ dùng PLA cũng ổn.

Không bắt buộc phải dùng support, nhưng tôi có dùng thêm một chút support enforcer ở giữa phần khoét màn hình để tránh cạnh trên bị võng xuống.

Hãy thả tim nếu bạn thấy thích

Sự hài lòng của các bạn chính là phần thưởng cho tôi. Hãy nhấn thích, hoặc tốt hơn là đăng ảnh sản phẩm hoàn thiện của bạn. Điều đó thật sự khiến tôi rất vui.

Chúc các bạn in ấn vui vẻ!
