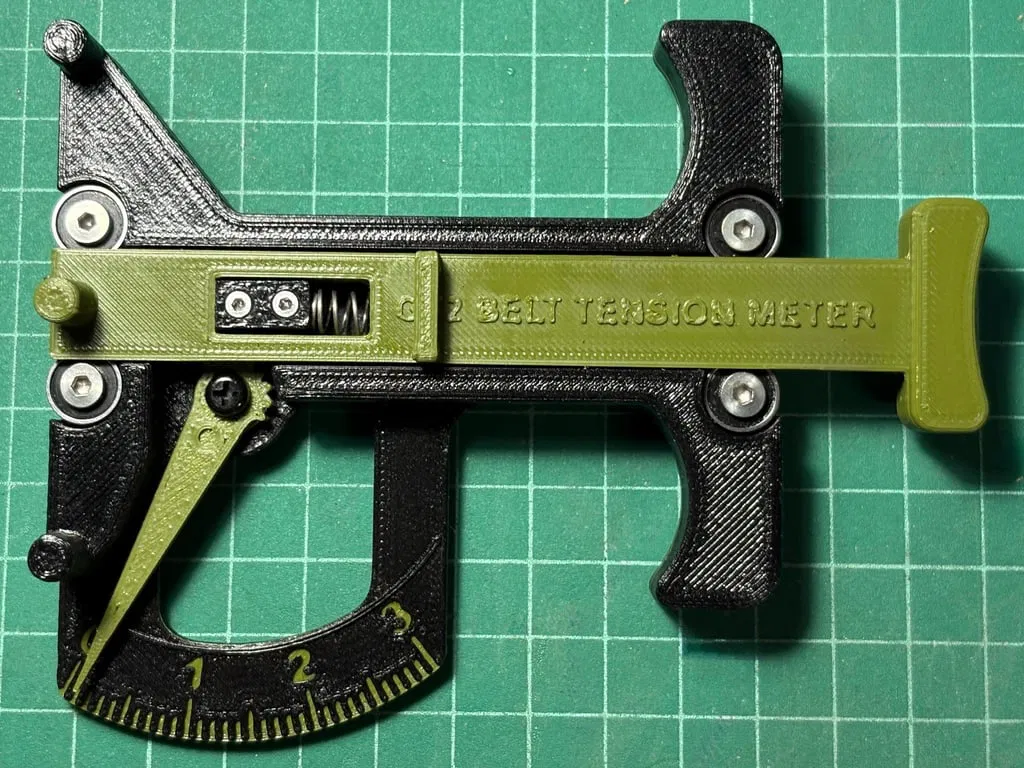

Dụng cụ đo độ căng dây đai GT2 sử dụng 5 vòng bi
Dụng cụ đo độ căng dây đai GT2 cực kỳ mượt mà nhờ thiết kế dùng 5 vòng bi. Dự án này được tối ưu hóa cho các dòng máy như Voron, sử dụng nhựa ABS/ASA để đạt độ bền cao nhất. Xem hướng dẫn chi tiết và danh sách linh kiện trong bài.
1.6K
Lượt Xem
48
Lượt Thích
157
Lượt Tải
Cập Nhật Mar 18, 2026
Mô tả
Hướng dẫn lắp ráp tại đây
Sử dụng năm vòng bi giúp cho thiết bị hoạt động cực kỳ mượt mà.
Nên in bằng nhựa ABS hoặc ASA với độ đặc (infill) từ 30-40%, tối thiểu 2 vách (walls), và chiều cao lớp in 0.2 mm (riêng phần kim đo nên in 0.1 mm). Sử dụng độ rộng đùn 0.4mm với đầu phun 0.4mm.
BOM (Danh sách linh kiện):
- Năm vòng bi 623-2RS
- Bốn ốc vít M3x8 đầu bằng (hoặc dài hơn)
- Một ốc vít M3x10 hoặc dài hơn (khuyến khích dùng loại Nylon)
- Một đai ốc M3 (khuyến khích dùng loại Nylon)
- Một vòng đệm M3 1mm (khuyến khích dùng loại Nylon)
- Hai ốc vít M2x10 đầu trụ
- Một lò xo nén (đường kính ngoài 6mm x đường kính dây 0.6mm x chiều dài tự do 50mm)
- Mỡ bò trắng (White lithium grease)
