Vỏ Kệ Tháp Khí Canh (Aeroponic Tower Shells)

Đây là bản remix giúp bạn thêm các tầng kệ cho tháp trồng cây khí canh (aeroponic grow tower). Bạn có thể dùng nó để đỡ cây hoặc gắn thêm đèn trồng cây khi trồng trong nhà.

Bạn có thể gắn các dải đèn LED (LED grow strip) vào đường kính trong của vòng, hoặc cố định đèn dạng đứng vào mặt trong của các vòng bằng dây rút nhựa (hoặc tự thiết kế kẹp gắn để chắc chắn hơn). Cách này đặc biệt hiệu quả khi gắn các bóng đèn LED T8.

Tùy vào mục đích sử dụng và trọng lượng, bạn có thể cần in nhiều tầng kệ. Hãy chú ý cân bằng trọng lượng trên mỗi vòng để tránh làm tháp bị đổ! Đặc biệt khi gắn đèn LED dọc, hãy đặt chúng gần các tay đỡ.

Vì nhiệt độ có thể ảnh hưởng đến kết cấu của tháp khí canh, các loại nhựa chịu nhiệt thấp như PLA không nên dùng gần các thiết bị điện. Hãy cẩn thận, đừng gắn thêm thiết bị điện ở những môi trường không an toàn hoặc những nơi mà kết cấu có thể bị suy yếu do nhiệt độ cao (ví dụ như ngoài trời).

Nhật ký thay đổi

• 9/7/2020: v6: Điều chỉnh kích thước phần nối đế để gắn vào tháp chắc hơn.
• 16/7/2020: v7: Thiết kế lại các thành phần vòng để bắt vít M3, tăng độ dày để ổn định hơn.

Thông số in ấn

• Thương hiệu máy in: MK3
• Máy in: Prusa i3
• Bè (Rafts): Không
• Hỗ trợ (Supports): Không
• Độ phân giải: .2
• Infill: 20%
• Nhựa (Filament): Prusament PETG, ASA; dùng PLA chỉ khi để hoàn toàn trong nhà, màu trắng.

Lưu ý: Không cần support, nhưng nên in thêm một lớp brim nhỏ cho các chi tiết vòng.

Hậu kỳ (Post-Printing)

Lắp ráp Cần in các chi tiết sau cho mỗi tầng:

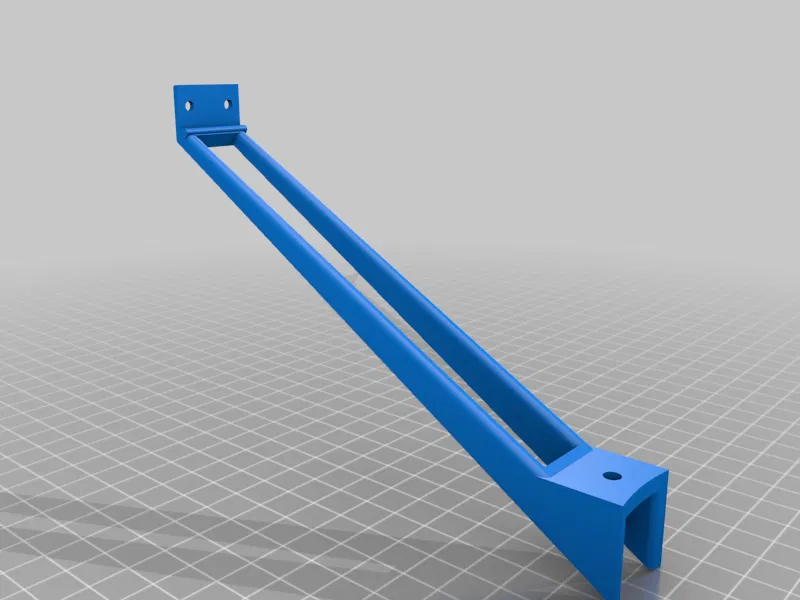

• 3x Cánh tay (Arms)

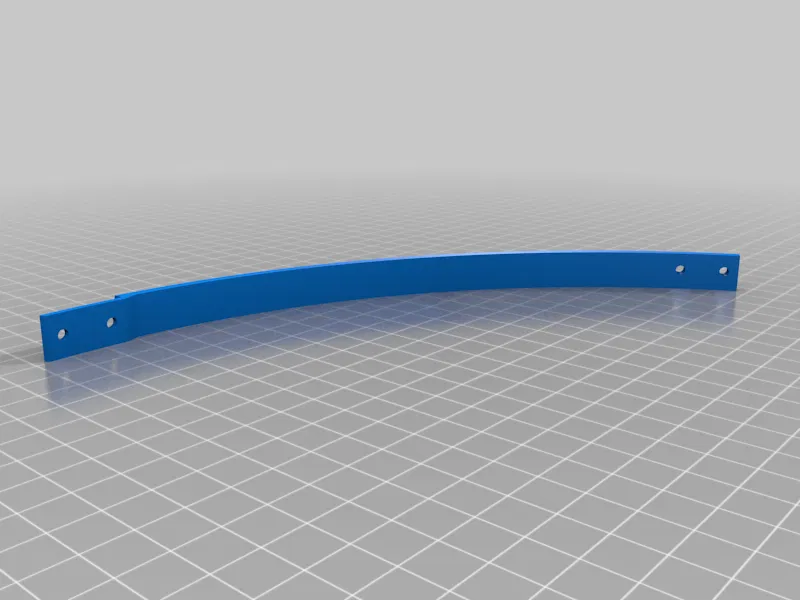

• 6x Vòng (Rings)

Phần cứng bổ sung

• Gắn cánh tay: 3x vít M3x16, 3x long đền M3, 3x đai ốc M3 Nylock (thép không gỉ).
• Lắp vòng: 12x vít M3x12, 12x đai ốc M3 Nylock (thép không gỉ).

Hướng dẫn lắp đặt

Gắn từng cánh tay vào module trồng cây; chèn vít M3x16 qua long đền (từ dưới lên) và vặn vào đai ốc Nylock ở phía trên.

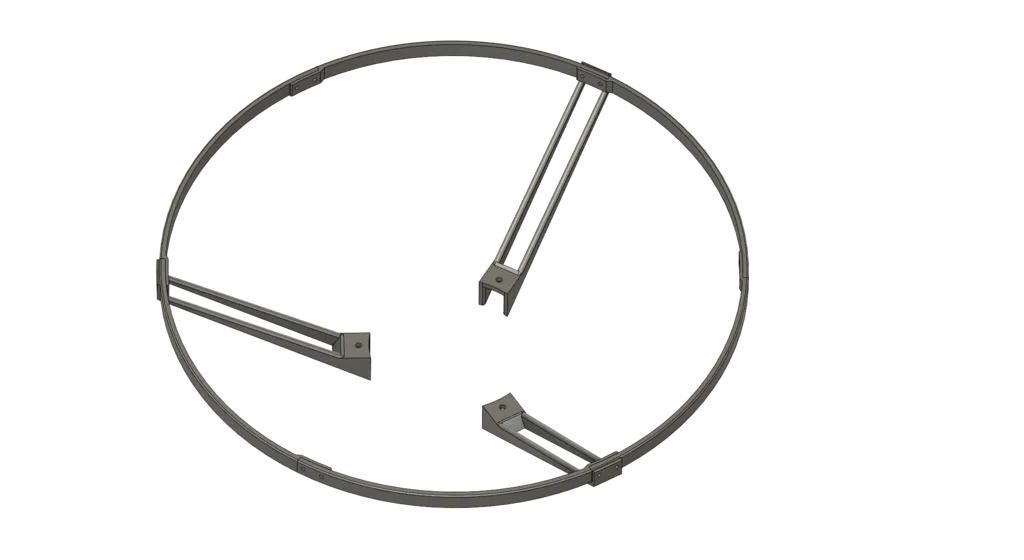

Ghép 2 mảnh vòng lại bằng 2 bộ vít M3x12 và đai ốc Nylock. Gắn các cặp vòng này vào cánh tay; với mỗi cánh tay, dùng 2 vít M3x12 xuyên qua cánh tay, sau đó qua mảnh vòng dày, rồi xuyên qua thanh mỏng của cánh tay phụ. Siết chặt cả hai vít bằng đai ốc Nylock.

Tuy có thể in ít cánh tay hơn, nhưng mình không khuyến khích vì sẽ làm giảm độ ổn định của vòng.
