Giá đỡ cảm biến sợi nhựa cho Flashforge Adventurer 5M (AD5M) - Hướng chuẩn
Giá đỡ bổ sung giúp lắp đặt cảm biến sợi nhựa đúng cách cho máy Flashforge Adventurer 5M khi đã dùng bộ xích đi dây. Thiết kế này đảm bảo hướng đi của sợi nhựa giữ nguyên như vị trí gốc, giúp máy vận hành ổn định và chính xác hơn.
Mô tả

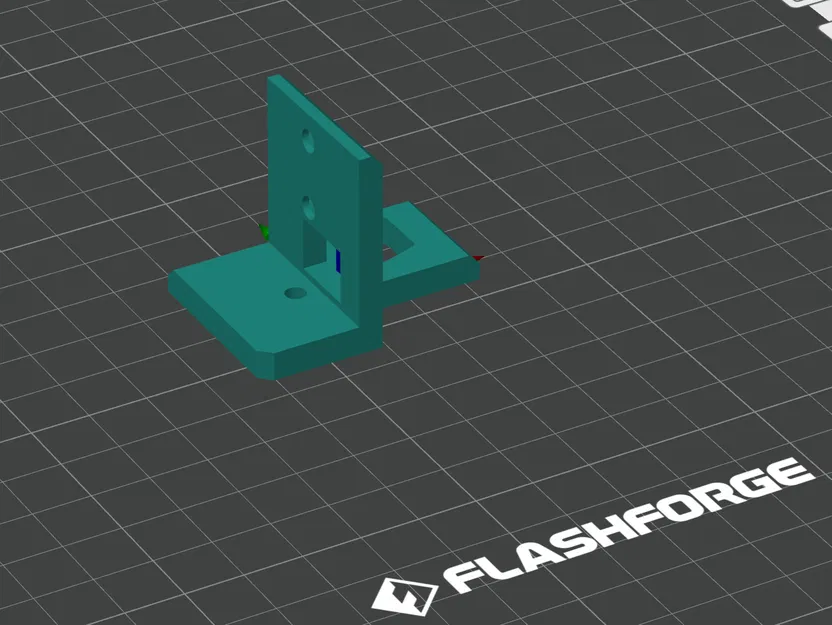

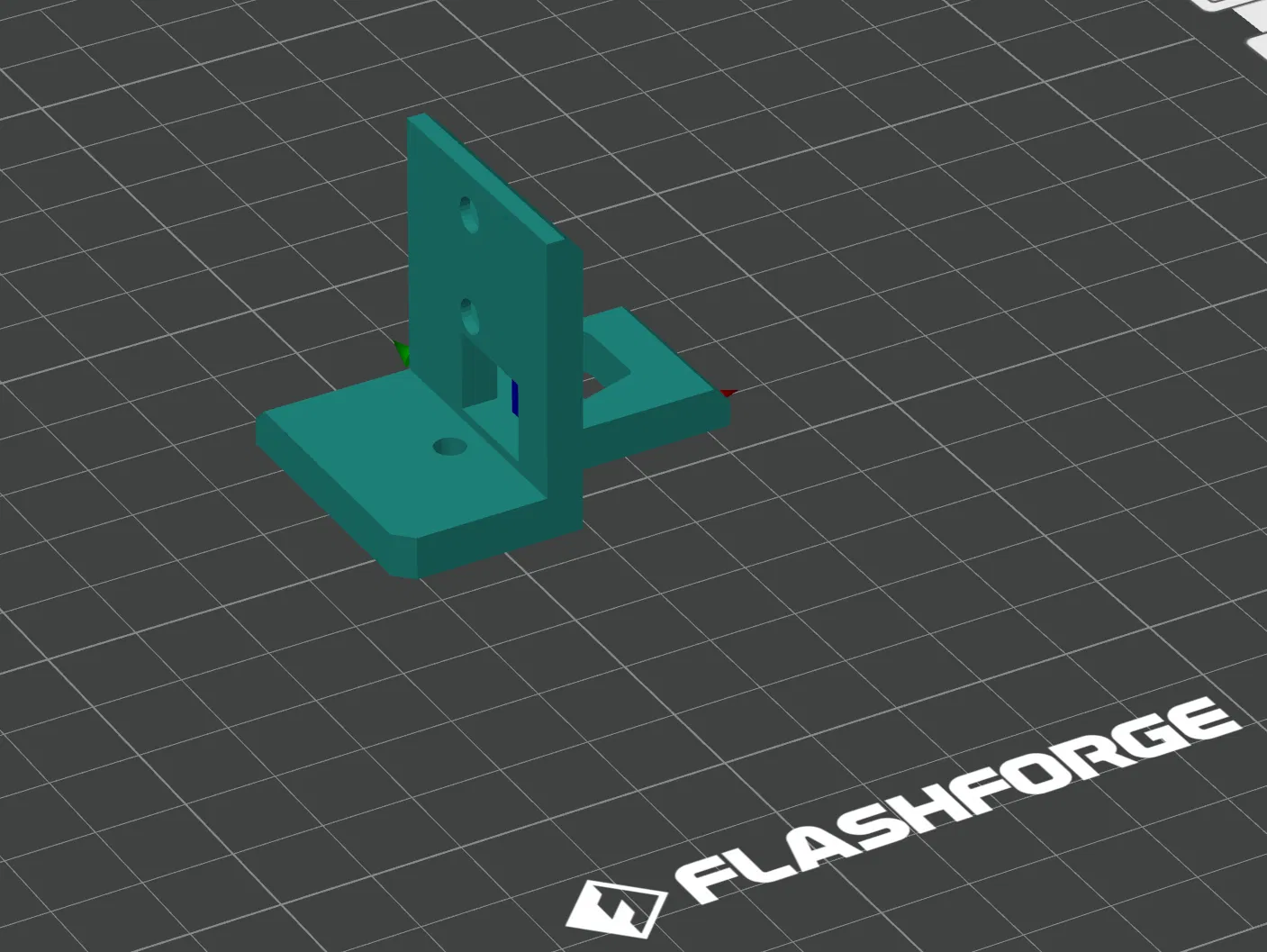

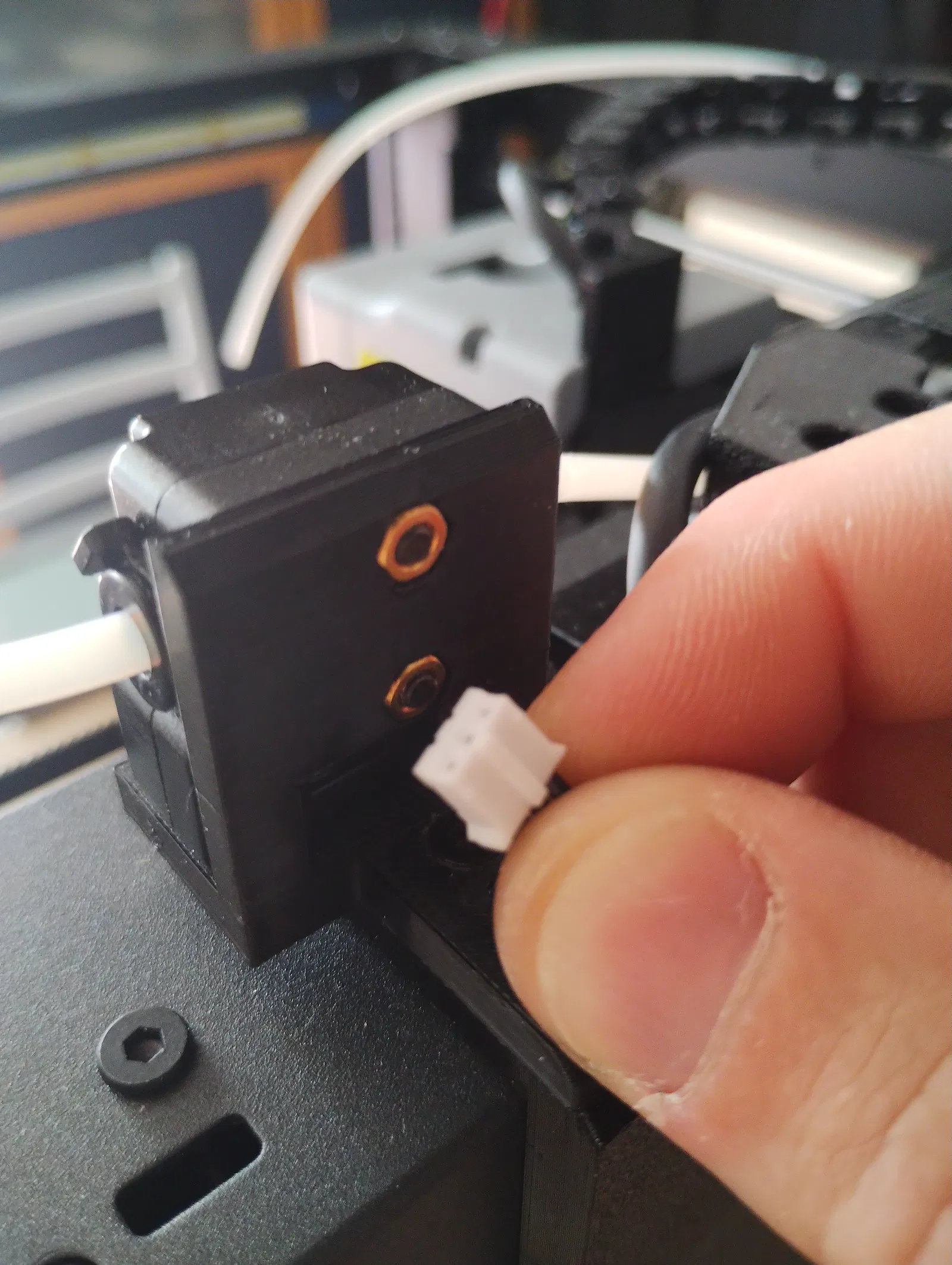

Sau khi in bộ xích của XTRUD3D cho máy Flashforge Adventurer 5M, mình nhận ra cảm biến sợi nhựa (filament sensor) không thể hoạt động đúng cách được. Vì vậy, mình đã thiết kế thêm bộ giá đỡ này cho cảm biến.

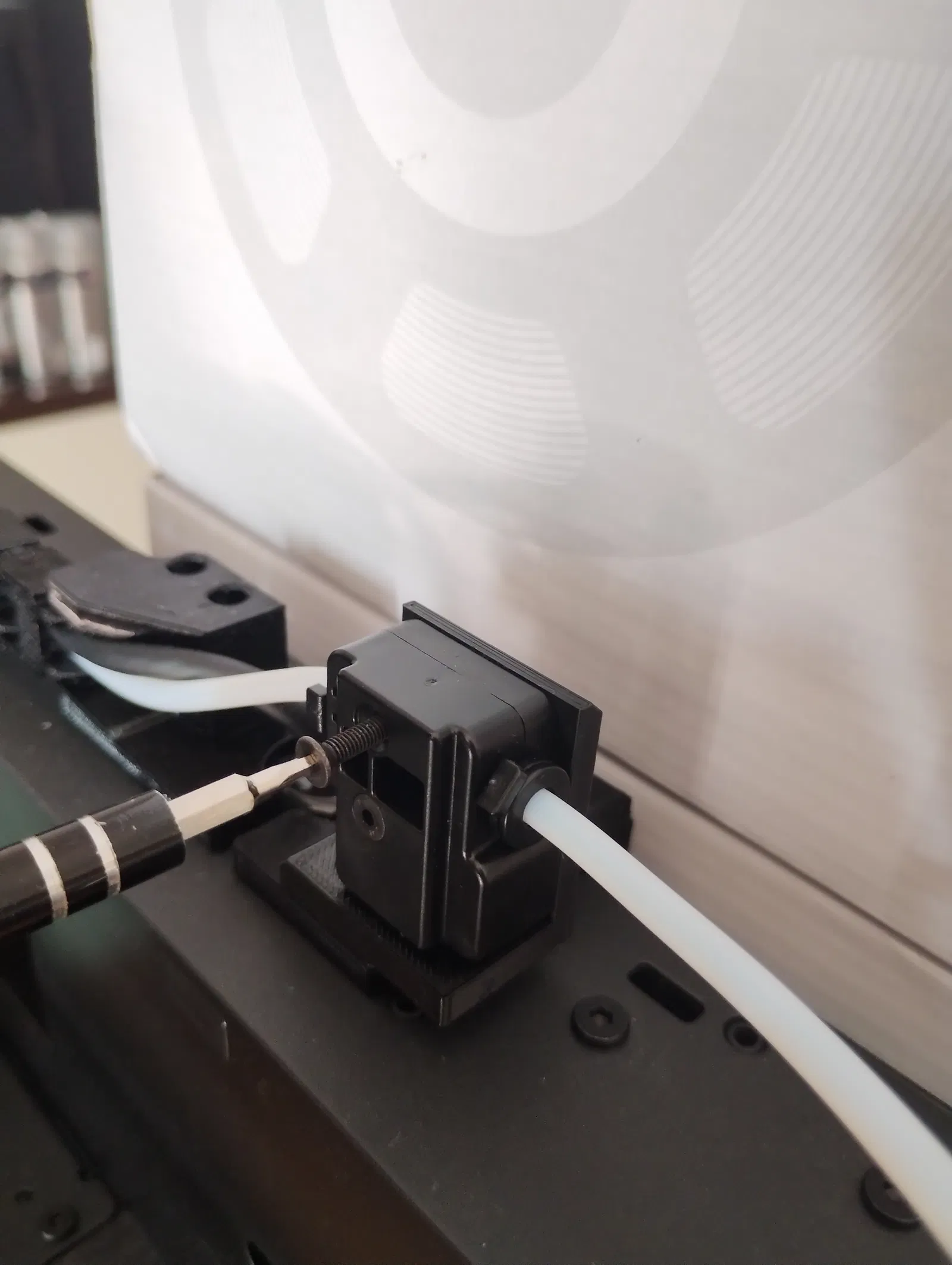

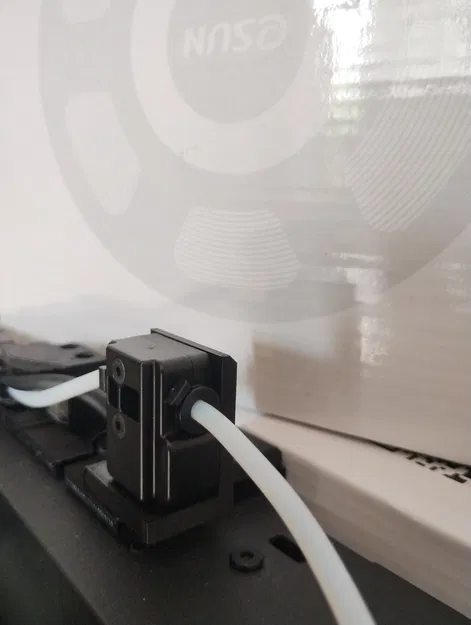

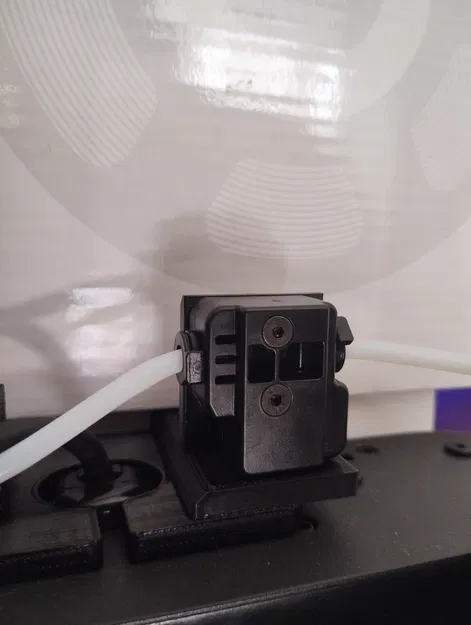

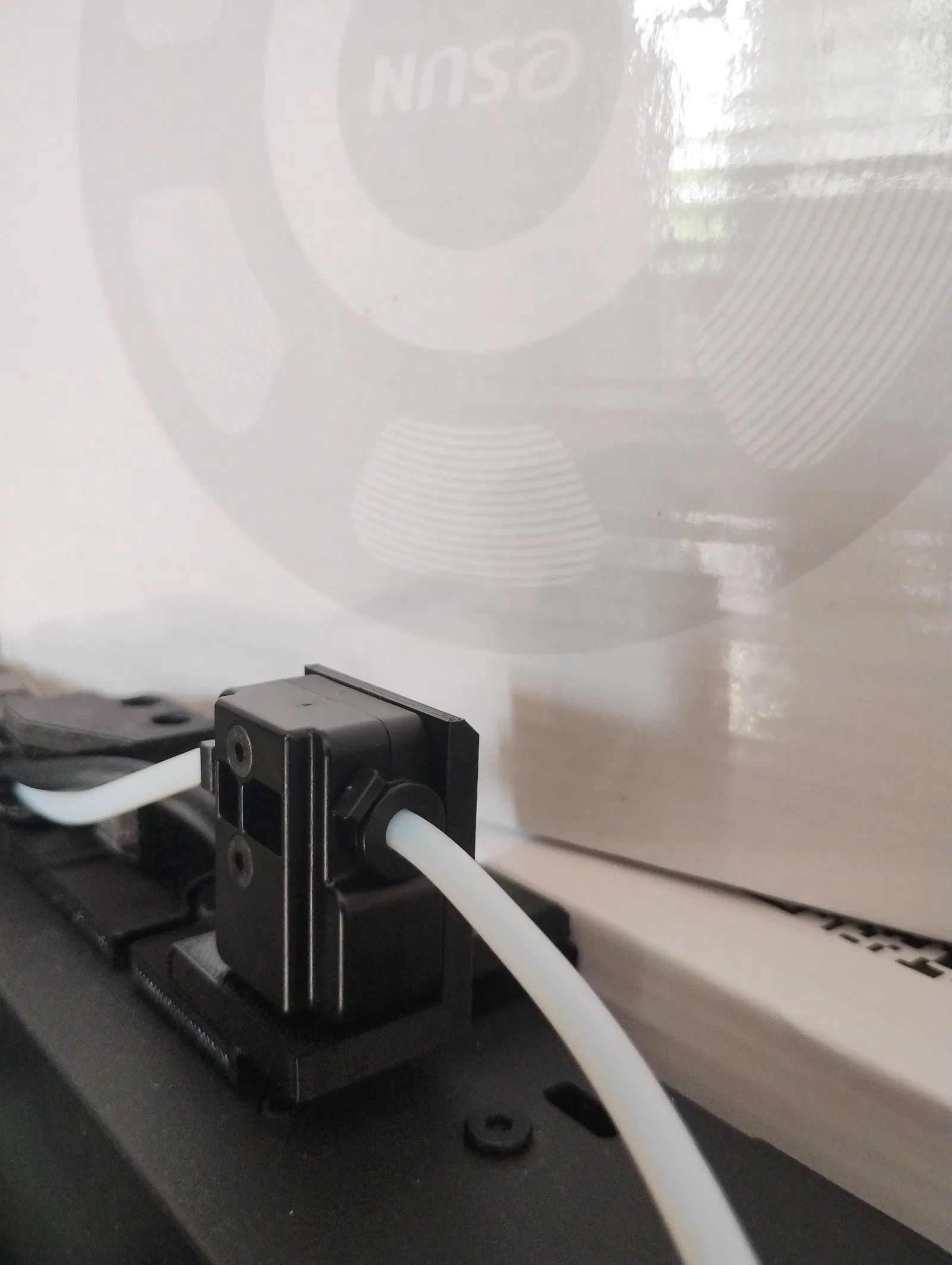

Khi đặt theo chiều dọc, cảm biến vẫn giữ nguyên hướng đi vào và đi ra của sợi nhựa giống như vị trí ban đầu.
Bạn sẽ cần chuẩn bị:

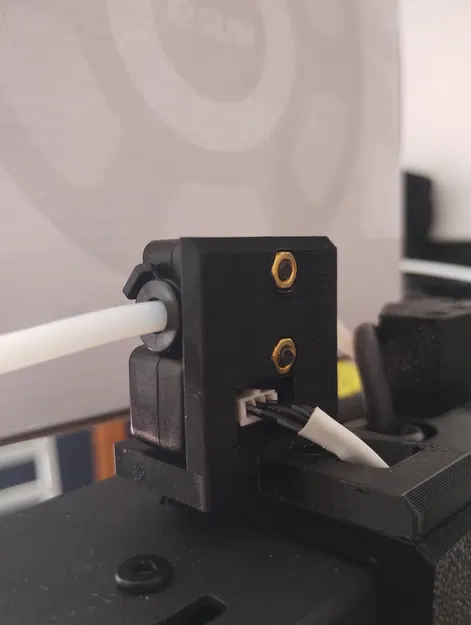

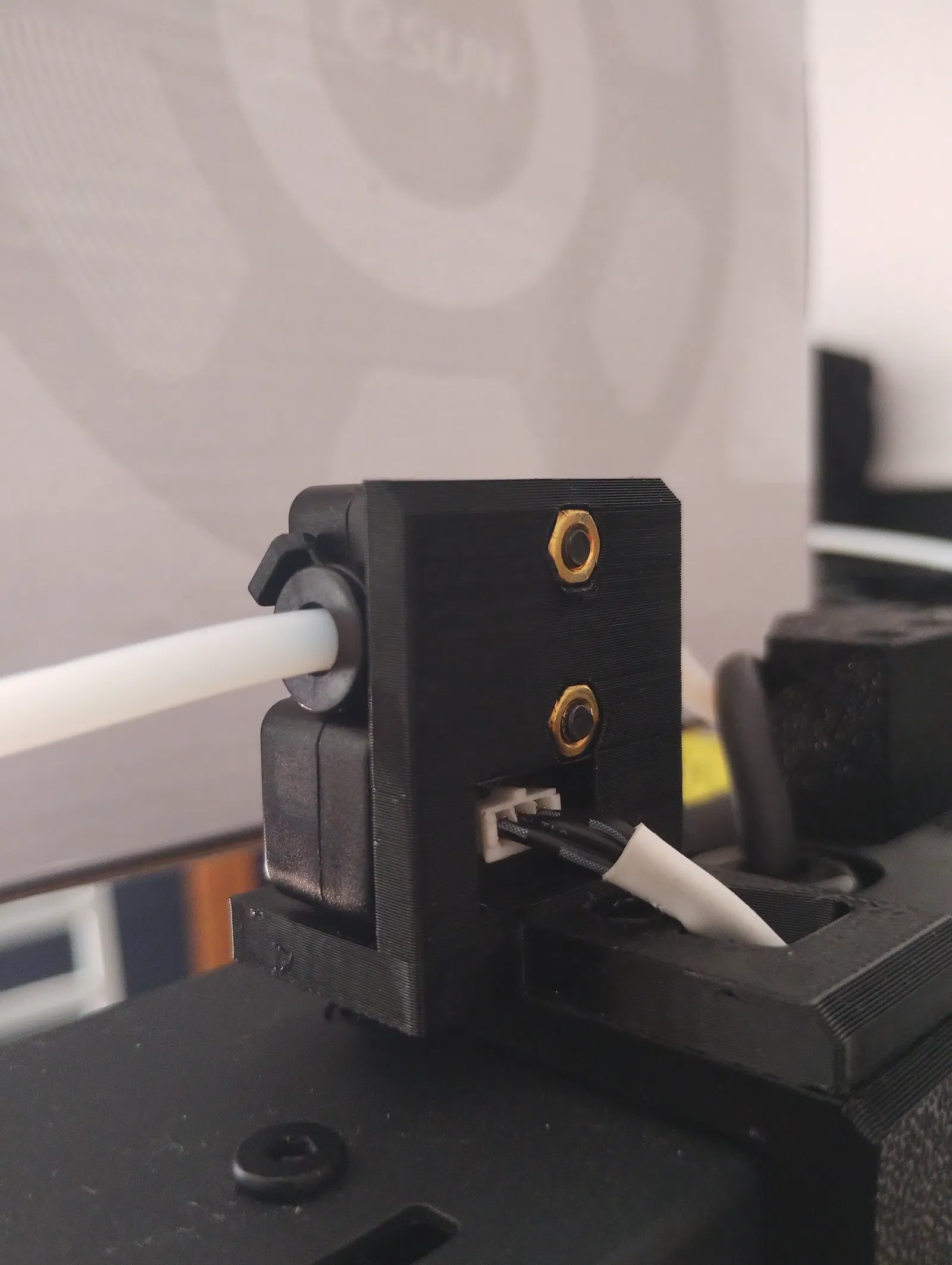

- 2 con tán M3 (M3 nuts)
- 2 ốc vít đầu bằng M3 x 20mm (cho cảm biến)
- 2 ốc vít đầu bằng M3 x 10mm (cho giá đỡ)

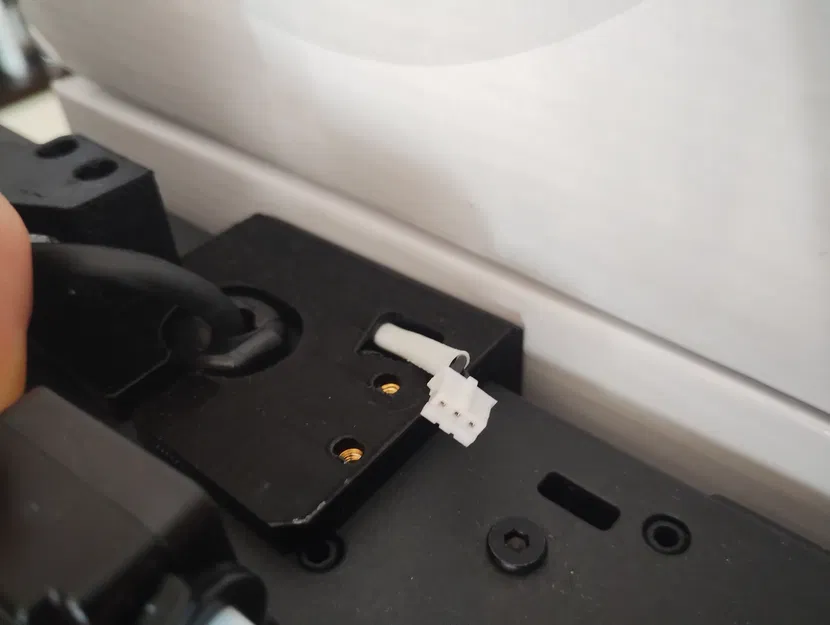

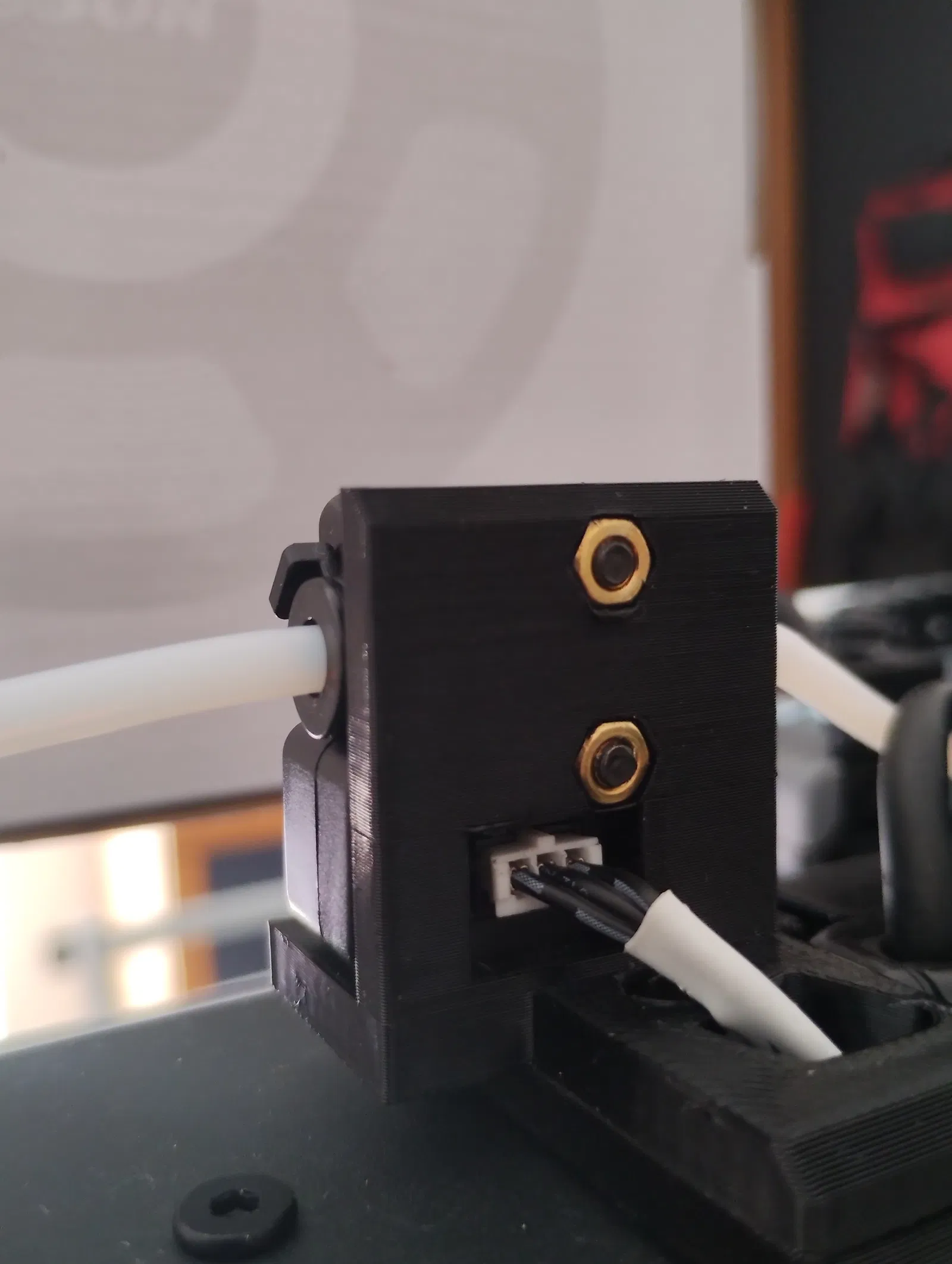

Nếu bạn thấy khó khăn khi nhét ốc tán vào, hãy hơ nóng chúng bằng bật lửa, chúng sẽ vừa khít vào vị trí của mình.

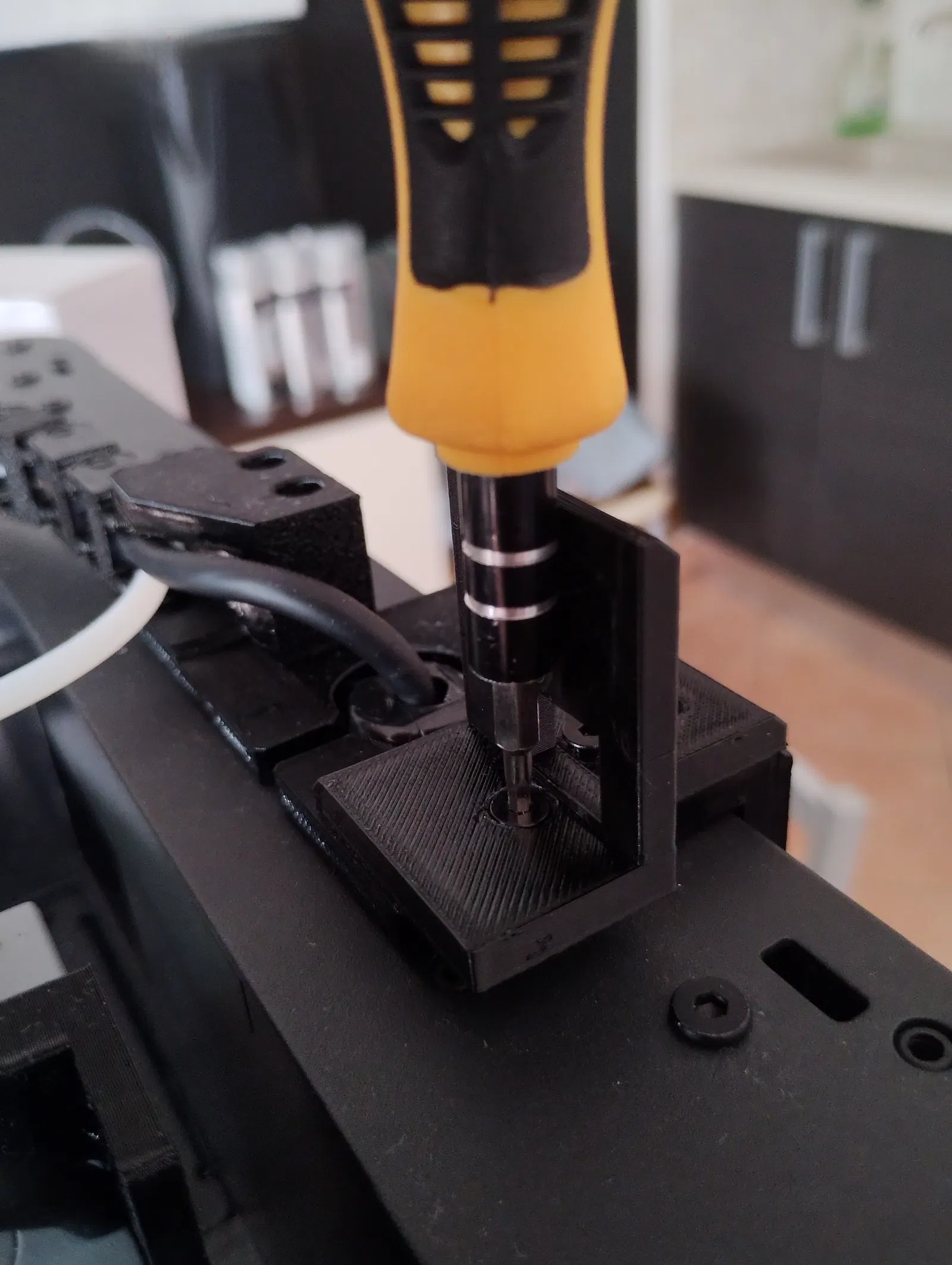

Đối với các lỗ bắt vít trên giá đỡ, mình ưu tiên tự khoan âm đầu (countersink) sau khi in xong. Bạn có thể tạo lỗ âm cho đầu vít trên giá đỡ bằng cách dùng mũi khoan sắt, xoay ngược chiều kim đồng hồ.
