Cánh Quạt Xếp Cho Máy Bay RC

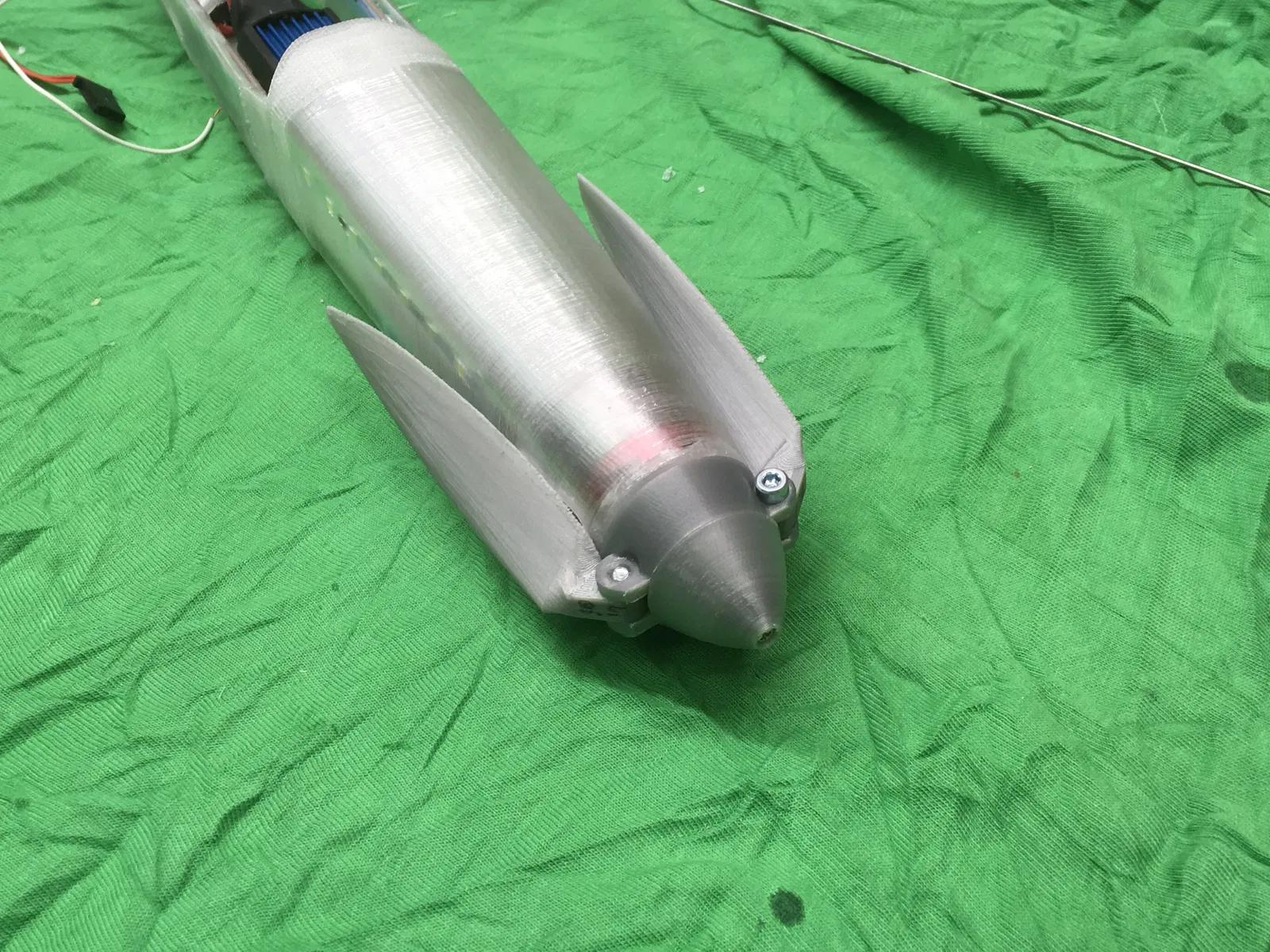

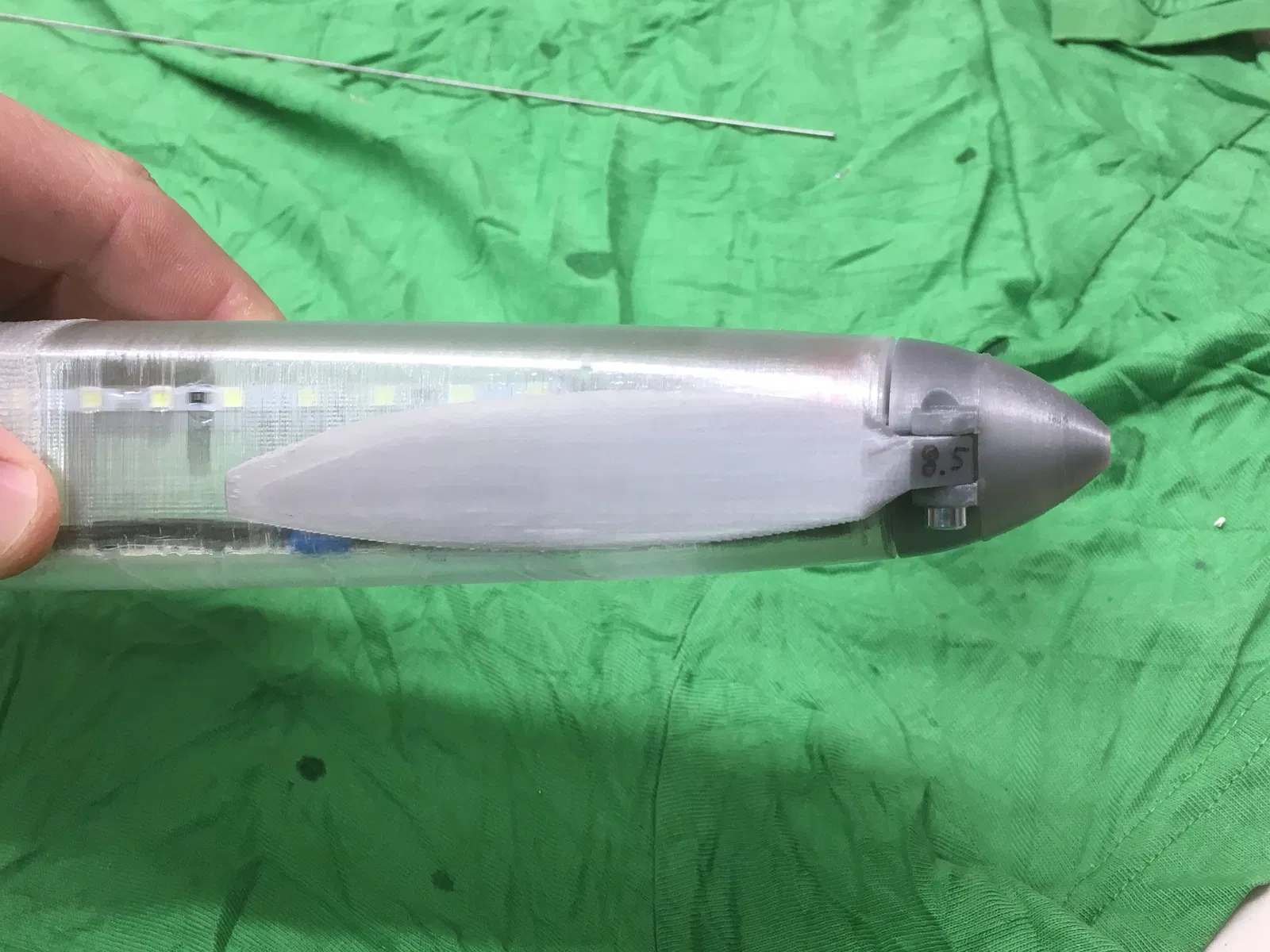

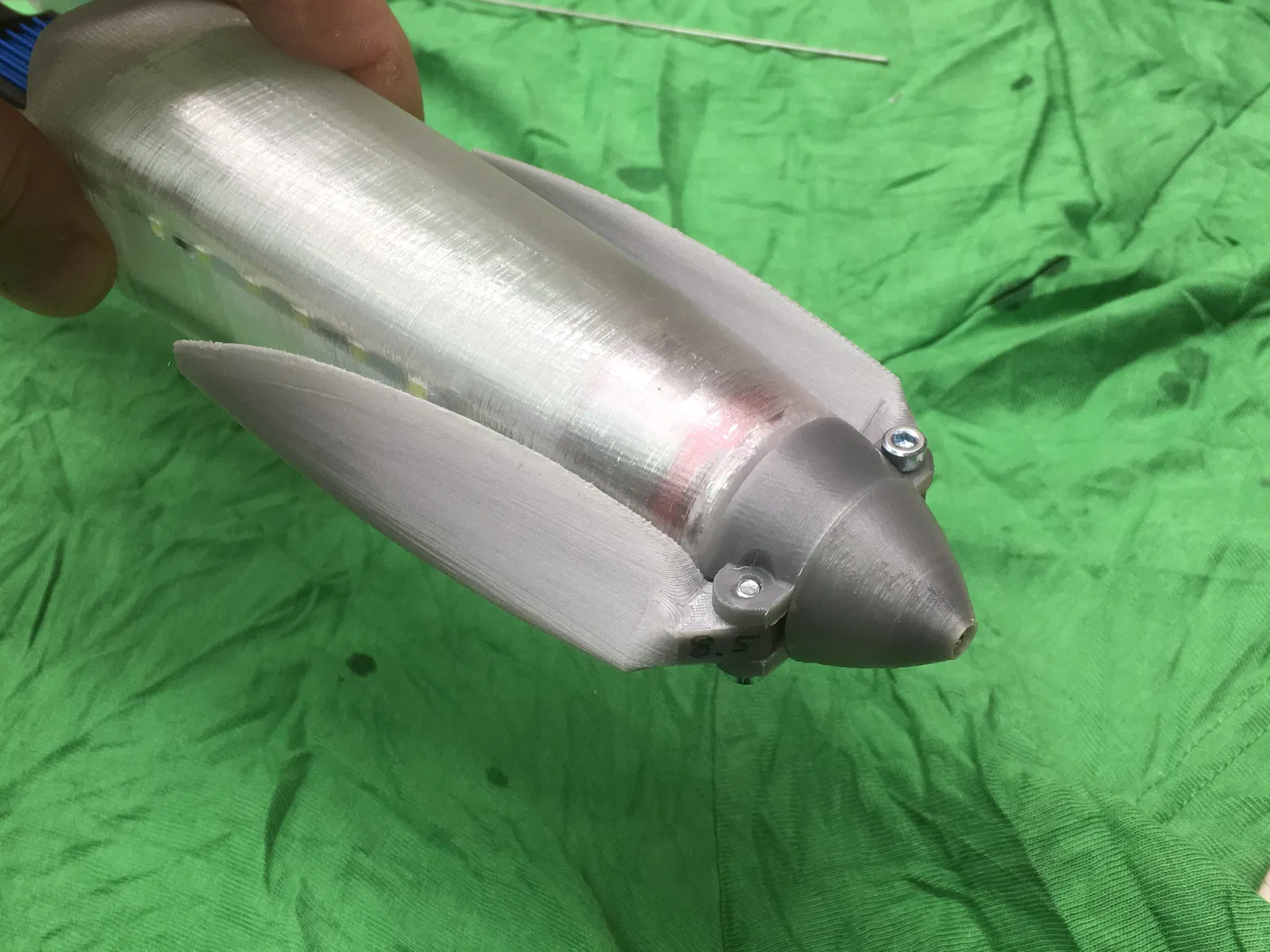

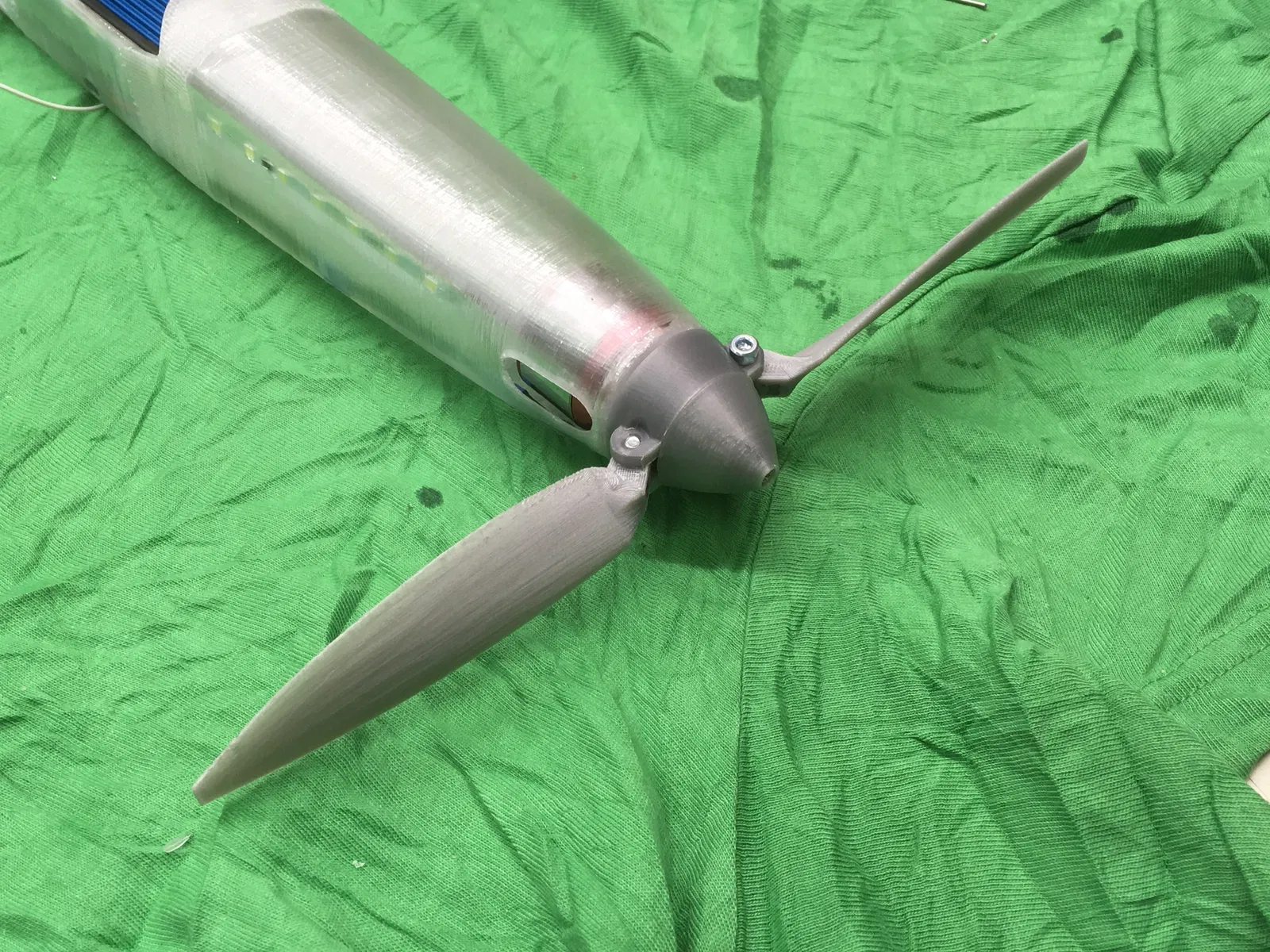

Đây là mẫu cánh quạt xếp (folding propeller) mà mình đã thiết kế từ nhiều năm trước. Mình đã trực tiếp bay thử nghiệm loại cánh quạt này trên các phiên bản phóng to (130%) của mẫu máy bay đua Nucking Futs.
Link máy bay: https://www.thingiverse.com/thing:3358880
Các bạn nhớ ghi nguồn cho tác giả thiết kế máy bay nhé, thiết kế này cực kỳ tuyệt vời và bay rất ổn định.

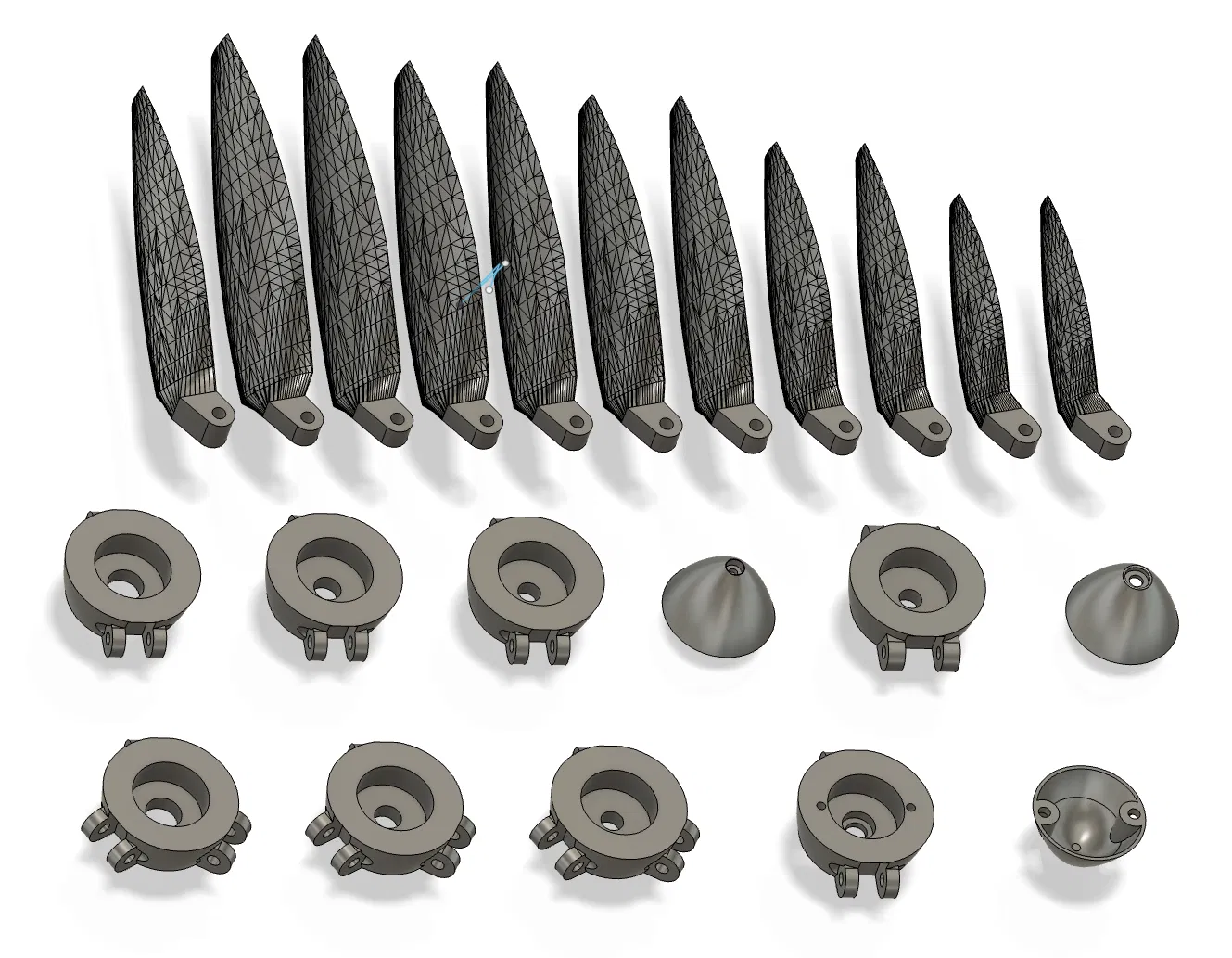

Có rất nhiều kích thước Hub và cánh quạt khác nhau cho các bạn lựa chọn.
Khi in bằng chất liệu PLA hoặc PETG, cánh quạt chịu được công suất đầu vào lên tới vài trăm Watt mà không gặp vấn đề gì. Tuy nhiên, vật liệu tối ưu nhất có lẽ là PA-CF.

Cập nhật ngày 13-06-2025: Có nhiều bạn thắc mắc về cách in. Để đạt độ bền tối đa, hãy in với 10 lớp bao (perimeters). Bằng cách này, các đường in sẽ chạy dọc theo chiều dài của cánh, giúp tăng độ cứng đáng kể, đặc biệt là ở phần gốc cánh quạt. Hãy đặt mép trước (leading edge) của cánh quạt hướng xuống bàn in.

Kiểm tra công suất tối đa: Dưới đây là video mình test công suất tối đa với cánh 8.5 inch in bằng PLA. Điểm gãy nằm ở mức khoảng 1000W công suất đầu vào. Vì vậy, nếu in đúng cách, mức 300W (khoảng 30A @ 3S, 20A @ 4S) sẽ rất an toàn và bền bỉ.

Lưu ý quan trọng: Tuyệt đối KHÔNG đứng bên cạnh hoặc phía trước cánh quạt khi bạn chạy test lần đầu. Mình khuyên các bạn nên test trước với công suất cao hơn mức dự định sử dụng thực tế. Cánh quạt văng ra khi đang quay có thể gây thương tích nghiêm trọng!
